Trong gia công cơ khí, việc định vị phôi trước khi hàn ảnh hưởng trực tiếp đến độ chính xác của sản phẩm. Nếu chi tiết bị xê dịch, sai góc hoặc không được cố định chắc chắn, kết cấu sau khi hàn có thể bị lệch kích thước, cong vênh hoặc khó lắp ráp.

Bàn hàn 3D được thiết kế để giải quyết vấn đề này. Với hệ thống lỗ định vị và nhiều loại phụ kiện gá, kỹ thuật viên có thể nhanh chóng tạo cấu hình gá phù hợp với từng sản phẩm.

Giải pháp này được sử dụng trong chế tạo máy, kết cấu thép, khung máy, chassis, jig fixture và các hệ thống robot welding.

Bàn Hàn 3D Là Gì?

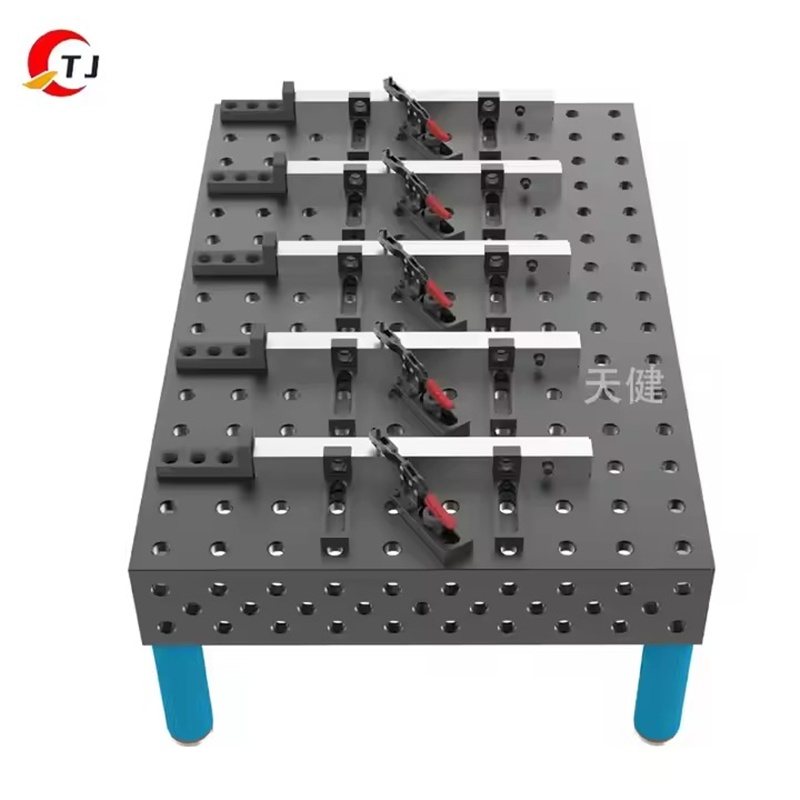

Bàn hàn 3D là thiết bị chuyên dụng dùng để đặt, định vị và cố định chi tiết trong quá trình hàn. Trên mặt bàn có hệ thống lỗ được gia công theo một quy chuẩn nhất định để lắp chốt định vị, kẹp, eke, stopper và các phụ kiện khác.

Điểm khác biệt của bàn hàn 3D là khả năng tạo nhiều cấu hình gá trên cùng một nền bàn. Khi thay đổi sản phẩm, người vận hành có thể bố trí lại phụ kiện thay vì chế tạo một bộ jig mới.

Ví dụ, cùng một hệ bàn có thể sử dụng để gá khung máy, giá đỡ, kết cấu thép hoặc các cụm chi tiết có hình dạng khác nhau.

Điều này đặc biệt hữu ích với các xưởng sản xuất nhiều model hoặc nhận gia công theo đơn hàng.

Cấu Tạo Của Bàn Hàn 3D

Một hệ thống hoàn chỉnh thường gồm mặt bàn, hệ thống mặt chuẩn, khung chân và phụ kiện gá.

Mặt bàn và hệ thống lỗ

Mặt bàn được gia công các lỗ định vị theo khoảng cách và đường kính xác định. Đây là cơ sở để lắp các phụ kiện và tạo điểm chuẩn cho quá trình gá.

Hai hệ lỗ được quan tâm nhiều là D16 và D28. Việc lựa chọn phụ thuộc vào kích thước sản phẩm, tải trọng, lực kẹp và hệ phụ kiện sử dụng.

Mặt chuẩn và khung bàn

Các mặt chuẩn giúp kỹ thuật viên định vị chi tiết theo nhiều phương khác nhau. Đây là ưu điểm quan trọng khi gá các kết cấu có nhiều mặt hoặc yêu cầu kiểm soát góc.

Khung và chân bàn có nhiệm vụ chịu tải, duy trì độ ổn định và hạn chế biến dạng trong quá trình gá.

Phụ kiện gá

Phụ kiện quyết định khả năng khai thác của hệ bàn. Một bộ cơ bản có thể gồm:

Chốt định vị
Kẹp nhanh
Eke 90 độ
Stopper
Thanh gá
Góc định vị

Tùy từng sản phẩm, kỹ thuật viên sẽ lựa chọn cách bố trí phụ kiện khác nhau.

D16 Và D28 Khác Nhau Như Thế Nào?

D16 và D28 thường dùng để chỉ đường kính của hệ thống lỗ định vị và các phụ kiện tương thích.

Hệ D16

D16 thường phù hợp với chi tiết nhỏ và vừa, khung nhẹ, jig nhỏ và những ứng dụng cần phụ kiện có kích thước gọn.

Hệ D28

D28 thường được lựa chọn cho khung máy, chassis, kết cấu thép và các sản phẩm có kích thước hoặc tải trọng lớn hơn.

Tuy nhiên, không nên hiểu D28 luôn tốt hơn D16. Doanh nghiệp cần căn cứ vào sản phẩm thực tế, lực kẹp, tải trọng, độ cứng và yêu cầu sản xuất.

Nếu sản phẩm nhỏ, D16 có thể giúp thao tác thuận tiện hơn. Với kết cấu lớn và yêu cầu hệ gá cứng vững, D28 thường phù hợp hơn.

7 Ưu Điểm Của Bàn Hàn 3D

1. Gá được nhiều loại sản phẩm

Vị trí chốt, kẹp và stopper có thể thay đổi để phục vụ nhiều kích thước và hình dạng khác nhau.

2. Giảm thời gian setup

Khi chuyển sang sản phẩm mới, người vận hành chỉ cần thay đổi cấu hình phụ kiện thay vì chế tạo lại toàn bộ jig.

3. Tăng khả năng lặp lại

Các điểm định vị được bố trí theo hệ thống lỗ giúp việc thiết lập lại cấu hình gá dễ dàng hơn.

4. Giảm nhu cầu chế tạo jig cố định

Một hệ bàn có thể phục vụ nhiều sản phẩm, giúp giảm số lượng jig cần gia công và lưu trữ.

5. Phù hợp sản xuất nhiều model

Đây là lợi thế lớn đối với xưởng cơ khí nhận nhiều đơn hàng hoặc thường xuyên thay đổi thiết kế.

6. Hỗ trợ kiểm soát hình học

Kết hợp với chốt, eke và dụng cụ đo, kỹ thuật viên có thể kiểm tra kích thước, góc và vị trí trước khi hàn hoàn thiện.

7. Có khả năng kết hợp tự động hóa

Hệ bàn và fixture có thể được tích hợp với welding positioner và robot welding khi doanh nghiệp triển khai tự động hóa.

Ứng Dụng Trong Xưởng Cơ Khí

Bàn gá hàn 3D được sử dụng trong nhiều công đoạn sản xuất.

Chế tạo máy: gá khung máy, bệ máy, giá đỡ và các cụm kết cấu.

Kết cấu thép: gá khung thép, kết cấu hộp, giá đỡ và cụm hàn.

Chassis: hỗ trợ kiểm soát kích thước và vị trí giữa các chi tiết.

Jig và fixture: dùng để chế tạo, thử nghiệm và điều chỉnh đồ gá.

Robot welding: tạo nền tảng gá ổn định cho fixture trong hệ thống hàn tự động.

Bàn Hàn 3D Và Bàn Hàn 2D Nên Chọn Loại Nào?

Tiêu chí	Bàn hàn 2D	Bàn hàn 3D
Khả năng gá	Cơ bản	Linh hoạt
Điểm định vị	Chủ yếu trên mặt bàn	Nhiều mặt chuẩn
Thay đổi fixture	Hạn chế hơn	Dễ thay đổi
Sản xuất nhiều model	Phù hợp	Rất phù hợp
Ứng dụng robot	Có thể	Phù hợp khi kết hợp fixture

Nếu xưởng chỉ gia công sản phẩm đơn giản, ít thay đổi thì bàn hàn 2D có thể đáp ứng tốt.

Nếu thường xuyên thay đổi sản phẩm, cần gá nhiều chiều hoặc muốn xây dựng hệ fixture module, bàn hàn 3D sẽ có nhiều lợi thế hơn.

Cách Chọn Bàn Hàn Phù Hợp

Trước khi đầu tư, doanh nghiệp nên kiểm tra các yếu tố sau:

Kích thước: Bàn cần đủ diện tích cho sản phẩm và còn không gian bố trí phụ kiện.

Hệ lỗ: Chọn D16 hoặc D28 dựa trên kích thước, tải trọng và lực gá.

Độ phẳng: Quan trọng với các sản phẩm yêu cầu kiểm soát kích thước và hình học.

Độ chính xác: Cần quan tâm đến độ chính xác của mặt bàn và hệ thống lỗ.

Độ cứng: Kiểm tra cả mặt bàn, khung chân và khả năng chịu tải.

Phụ kiện: Xác định trước chốt, kẹp, eke, stopper và các phụ kiện cần thiết.

Không nên chỉ so sánh giá của mặt bàn. Một hệ thống gá hiệu quả cần tính cả phụ kiện và nhu cầu sản xuất thực tế.

FAQ Về Bàn Hàn 3D

Bàn hàn 3D dùng để làm gì?

Dùng để định vị, gá kẹp và kiểm soát vị trí của chi tiết trong quá trình hàn.

D16 và D28 là gì?

Đây là hai hệ lỗ có đường kính khác nhau, đi kèm với các loại phụ kiện tương thích.

Nên chọn D16 hay D28?

D16 thường phù hợp với sản phẩm nhỏ và vừa. D28 thường phù hợp hơn với kết cấu lớn và hệ gá yêu cầu độ cứng cao.

Có thể dùng cho robot welding không?

Có. Hệ bàn có thể kết hợp với fixture, welding positioner và robot trong dây chuyền hàn tự động.

Có thay thế được jig cố định không?

Trong nhiều trường hợp có thể giảm nhu cầu sử dụng jig cố định, đặc biệt khi doanh nghiệp sản xuất nhiều model. Tuy nhiên, sản phẩm sản xuất hàng loạt với thiết kế cố định vẫn có thể phù hợp với jig chuyên dụng.

Kết Luận

Bàn hàn 3D là giải pháp gá phù hợp cho các xưởng cơ khí cần định vị ổn định, setup nhanh và sử dụng lại hệ thống phụ kiện cho nhiều sản phẩm.

Khi lựa chọn, doanh nghiệp nên xem xét kích thước bàn, hệ lỗ D16 hoặc D28, độ phẳng, độ chính xác, độ cứng và hệ phụ kiện.

Quan trọng nhất là lựa chọn dựa trên sản phẩm thực tế và quy trình sản xuất, thay vì chỉ nhìn vào giá bán của bàn.
