Cách Lưu Trữ Và Quản Lý Đồ Gá Bàn Hàn Để Setup Nhanh Hơn

Trong một xưởng cơ khí có nhiều mã sản phẩm, vấn đề không chỉ nằm ở việc thiết kế được đồ gá. Một hệ thống gá tốt nhưng không được lưu trữ và quản lý đúng cách vẫn có thể khiến kỹ thuật viên mất nhiều thời gian khi chuyển sang sản phẩm khác.

Chốt, kẹp, stopper, eke và các phụ kiện có thể bị đặt sai vị trí, thất lạc hoặc không biết thuộc cấu hình nào. Khi đó, thời gian setup tăng lên và doanh nghiệp khó duy trì sự ổn định giữa các ca sản xuất.

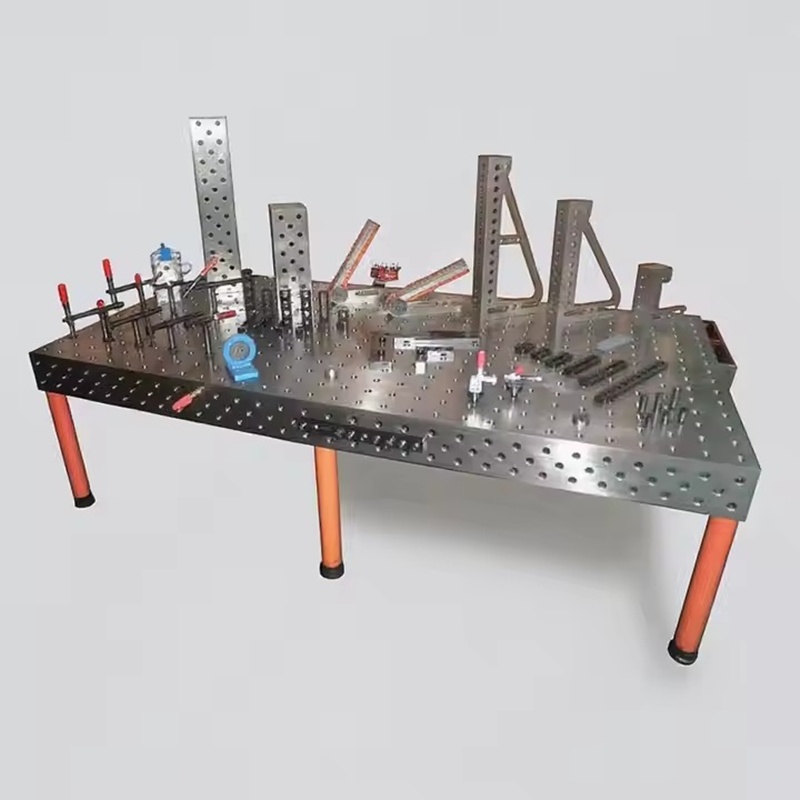

Với bàn hàn module và bàn hàn 3D, quản lý đồ gá nên được thực hiện như một phần của quy trình sản xuất, thay vì chỉ phụ thuộc vào kinh nghiệm của từng người thợ.

Vì Sao Cần Quản Lý Đồ Gá?

Khi số lượng sản phẩm tăng, số cấu hình gá cũng tăng theo.

Một xưởng có thể sử dụng cùng một bàn hàn cho nhiều sản phẩm. Mỗi sản phẩm lại có vị trí chốt, stopper và kẹp khác nhau.

Nếu không có hệ thống quản lý, các vấn đề thường gặp là:

• Mất thời gian tìm phụ kiện
• Không nhớ cấu hình gá cũ
• Lắp sai vị trí
• Thiếu phụ kiện khi setup
• Phải căn chỉnh lại từ đầu
• Phụ thuộc quá nhiều vào một kỹ thuật viên

Đối với sản xuất lặp lại, đây là những nguyên nhân có thể làm tăng thời gian chuẩn bị và tạo sai khác giữa các lần setup.

Nên Quản Lý Những Gì?

Không chỉ quản lý bản thân bộ jig.

Một hệ thống quản lý tốt nên bao gồm:

Cấu hình đồ gá: Vị trí các chốt, kẹp, stopper và phụ kiện.

Mã sản phẩm: Đồ gá thuộc sản phẩm nào.

Mã fixture: Mỗi cấu hình gá có một mã riêng.

Danh sách phụ kiện: Xác định số lượng và chủng loại cần sử dụng.

Thông tin setup: Trình tự gá và những điểm cần kiểm tra.

Lịch sử thay đổi: Ghi nhận những điều chỉnh đã thực hiện.

Khi những thông tin này được lưu lại, người vận hành có thể tìm lại cấu hình nhanh hơn.

Mỗi Bộ Đồ Gá Nên Có Một Mã Riêng

Đây là cách đơn giản để tránh nhầm lẫn.

Ví dụ:

FX 001: Khung máy A

FX 002: Khung máy B

FX 003: Giá đỡ C

Mã không cần quá phức tạp. Quan trọng là tất cả nhân sự trong xưởng hiểu cùng một cách đặt mã.

Nếu sản phẩm có nhiều phiên bản, có thể bổ sung mã model hoặc phiên bản fixture.

Ví dụ:

FX 001 V2

Điều này cho biết đây là phiên bản thứ hai của fixture 001.

Lưu Lại Cấu Hình Bằng Hình Ảnh

Một trong những cách dễ áp dụng nhất là chụp lại đồ gá sau khi setup hoàn chỉnh.

Ảnh nên thể hiện:

• Toàn bộ bàn
• Vị trí chốt
• Vị trí stopper
• Vị trí kẹp
• Hướng đặt phôi
• Các điểm chuẩn quan trọng

Nếu cần thiết, có thể chụp thêm ảnh cận cảnh.

Ảnh giúp người vận hành nhận biết nhanh cấu hình thực tế mà không phải đọc toàn bộ bản vẽ.

Lưu Cả Bản Vẽ Và Thông Tin Setup

Ảnh rất hữu ích nhưng không nên thay thế hoàn toàn bản vẽ hoặc tài liệu kỹ thuật.

Với những sản phẩm quan trọng, nên lưu:

• Bản vẽ sản phẩm
• Bản vẽ fixture
• Sơ đồ vị trí phụ kiện
• Danh sách phụ kiện
• Trình tự gá
• Tiêu chí kiểm tra

Bộ tài liệu này tạo thành hồ sơ setup cho từng sản phẩm.

Khi có nhân sự mới, họ vẫn có thể tiếp cận quy trình mà không cần phụ thuộc hoàn toàn vào người có kinh nghiệm.

Quản Lý Phụ Kiện Bàn Hàn Như Thế Nào?

Phụ kiện nhỏ là nhóm dễ thất lạc nhất.

Chốt, kẹp, stopper và các chi tiết gá nên được phân loại theo kích thước hoặc chức năng.

Có thể sử dụng:

• Tủ dụng cụ
• Khay riêng
• Hộp phụ kiện
• Kệ có mã
• Khu vực lưu trữ theo từng nhóm

Ví dụ, chốt định vị được để riêng, kẹp để riêng và phụ kiện góc được phân loại theo kích thước.

Nếu một fixture cần 4 chốt và 6 kẹp, danh sách phụ kiện nên được ghi rõ để kỹ thuật viên kiểm tra trước khi setup.

Không Nên Lưu Đồ Gá Theo Tên Người

Một lỗi quản lý thường gặp là đặt tên theo người thiết kế.

Ví dụ:

“Bộ gá của anh A”

Cách này không phù hợp khi nhân sự thay đổi.

Nên đặt tên theo sản phẩm và mã fixture.

Ví dụ:

“FX 003, khung máy model K25”

Tên này có ý nghĩa rõ ràng và có thể sử dụng lâu dài.

Kiểm Soát Phiên Bản Fixture

Sản phẩm có thể thay đổi thiết kế.

Khi đó, fixture cũng có thể cần điều chỉnh.

Không nên xóa ngay phiên bản cũ. Hãy ghi rõ:

FX 003 V1: phiên bản ban đầu

FX 003 V2: thay đổi vị trí stopper

FX 003 V3: bổ sung điểm kẹp

Việc quản lý phiên bản giúp tránh tình trạng kỹ thuật viên sử dụng nhầm cấu hình cũ.

Đây là yếu tố đặc biệt quan trọng khi doanh nghiệp có nhiều ca sản xuất.

Có Nên Chuẩn Hóa Vị Trí Phụ Kiện?

Nên.

Nếu có thể, doanh nghiệp nên xây dựng cách ghi vị trí phụ kiện trên bàn.

Ví dụ:

• Hàng A, cột 5
• Hàng B, cột 8
• Mặt bên C

Cách đánh dấu phụ thuộc vào hệ lỗ và phương pháp quản lý của từng xưởng.

Mục tiêu là khi nhìn vào tài liệu, kỹ thuật viên có thể xác định vị trí mà không cần đo lại toàn bộ.

Quản Lý Đồ Gá Giúp Giảm Setup Như Thế Nào?

Khi hệ thống được chuẩn hóa, quy trình chuyển model có thể trở nên đơn giản hơn:

Xác định mã sản phẩm → Tìm mã fixture → Chuẩn bị phụ kiện → Bố trí theo cấu hình → Đặt phôi → Kiểm tra → Sản xuất.

Thay vì bắt đầu bằng việc tìm cách gá, kỹ thuật viên bắt đầu từ một cấu hình đã được kiểm chứng.

Điều này giúp giảm sự phụ thuộc vào kinh nghiệm cá nhân.

Khi Nào Nên Đánh Giá Lại Một Fixture?

Không phải fixture nào đã dùng lâu cũng cần giữ nguyên.

Nên đánh giá lại khi:

• Thời gian setup tăng
• Sản phẩm thường xuyên phải chỉnh sau khi gá
• Phụ kiện gây cản trở mối hàn
• Có quá nhiều thao tác kẹp
• Fixture không còn phù hợp với sản phẩm mới
• Một cấu hình cũ được sử dụng rất ít

Mục tiêu là giữ lại những cấu hình có giá trị và loại bỏ những cách gá không còn hiệu quả.

Quy Trình Quản Lý Đồ Gá Đơn Giản Cho Xưởng

Một quy trình cơ bản có thể gồm:

Bước 1: Đặt mã cho từng fixture.

Bước 2: Chụp ảnh cấu hình hoàn chỉnh.

Bước 3: Lưu sơ đồ vị trí phụ kiện.

Bước 4: Lập danh sách phụ kiện.

Bước 5: Ghi trình tự setup.

Bước 6: Lưu phiên bản khi có thay đổi.

Bước 7: Kiểm tra lại fixture định kỳ.

Không nhất thiết phải đầu tư phần mềm chuyên dụng ngay từ đầu. Một hệ thống tài liệu rõ ràng, thống nhất cũng có thể mang lại hiệu quả đáng kể.

FAQ Về Quản Lý Đồ Gá Bàn Hàn

Có cần mã hóa từng bộ đồ gá không?

Nên làm nếu xưởng có nhiều sản phẩm hoặc nhiều cấu hình gá.

Có cần lưu ảnh đồ gá không?

Có. Ảnh giúp kỹ thuật viên nhận biết nhanh vị trí các phụ kiện và hướng đặt phôi.

Có nên lưu bản vẽ fixture không?

Nên, đặc biệt với những fixture sử dụng thường xuyên hoặc có yêu cầu chính xác cao.

Khi sản phẩm thay đổi có cần tạo fixture mới không?

Không phải lúc nào cũng cần. Nếu sử dụng bàn hàn module, có thể điều chỉnh một phần cấu hình và tạo phiên bản fixture mới.

Làm thế nào để giảm phụ thuộc vào kỹ thuật viên có kinh nghiệm?

Chuẩn hóa mã fixture, hình ảnh, sơ đồ vị trí phụ kiện và trình tự setup là những bước hiệu quả để chuyển kinh nghiệm cá nhân thành quy trình chung.

Kết Luận

Quản lý đồ gá không phải là công việc riêng của bộ phận thiết kế. Đây là một phần quan trọng trong vận hành xưởng cơ khí, đặc biệt khi doanh nghiệp sử dụng bàn hàn 3D và bàn hàn module cho nhiều sản phẩm.

Một hệ thống đơn giản gồm mã fixture, ảnh cấu hình, sơ đồ vị trí, danh sách phụ kiện và quản lý phiên bản có thể giúp kỹ thuật viên setup nhanh hơn và giảm sai sót.

Khi số lượng sản phẩm tăng, việc quản lý fixture càng cần được chuẩn hóa. Đây cũng là nền tảng để doanh nghiệp tiến tới quy trình sản xuất ổn định và tự động hóa trong tương lai.
