Bàn Hàn Dùng Cho Robot Hàn Cần Tiêu Chuẩn Gì?

Trong các nhà máy cơ khí hiện đại, robot hàn đang dần thay thế nhiều công đoạn hàn thủ công nhờ:

• Độ chính xác cao
• Tốc độ ổn định
• Khả năng lặp lại
• Tăng năng suất sản xuất

Tuy nhiên, rất nhiều doanh nghiệp đầu tư robot hàn đắt tiền nhưng hiệu quả thực tế lại không như kỳ vọng. Một trong những nguyên nhân lớn nhất nằm ở hệ thống bàn hàn.

Trong môi trường robot hóa, bàn hàn không còn đơn giản là nơi đặt phôi. Nó là nền tảng định vị toàn bộ:

• Tọa độ robot
• Hệ jig gá
• Độ chính xác mối hàn
• Tính ổn định sản xuất

Chỉ cần mặt bàn sai lệch vài mm, robot có thể:

• Hàn lệch đường
• Va chạm đồ gá
• Sai vị trí mối hàn
• Tăng tỷ lệ hàng lỗi

Đây là lý do bàn hàn dùng cho robot hàn luôn có yêu cầu kỹ thuật cao hơn rất nhiều so với bàn hàn thông thường.

Vì Sao Robot Hàn Yêu Cầu Bàn Hàn Chính Xác Cao?

Khác với thợ hàn thủ công có thể tự điều chỉnh theo thực tế, robot hoạt động dựa trên:

• Tọa độ lập trình cố định
• Quỹ đạo đã thiết lập
• Điểm định vị chuẩn

Robot không “cảm nhận” được:

• Phôi bị lệch
• Bàn bị võng
• Kết cấu bị xoắn

Nếu hệ thống bàn hàn không ổn định:

• Robot sẽ lặp lại sai số liên tục
• Sai lệch ngày càng lớn
• Chất lượng sản phẩm không đồng đều

Trong sản xuất hàng loạt, đây là vấn đề cực kỳ nghiêm trọng.

Tiêu Chuẩn Quan Trọng Nhất: Độ Phẳng Mặt Bàn

Đây là yếu tố gần như bắt buộc.

Robot hàn yêu cầu:

• Mặt phẳng ổn định
• Sai số cực thấp
• Không biến dạng theo thời gian

Nếu mặt bàn:

• Võng giữa
• Gợn sóng
• Cong nhiệt

thì:

• Hệ tọa độ robot bị sai
• Khoảng cách mỏ hàn thay đổi
• Đường hàn mất ổn định

Các bàn hàn robot chuyên nghiệp thường:

• Gia công CNC toàn bộ bề mặt
• Kiểm soát dung sai nghiêm ngặt
• Sử dụng thép cường độ cao

Đây là khác biệt rất lớn giữa:

• Bàn hàn công nghiệp chuẩn robot
• Bàn hàn tự chế thông thường

Kết Cấu Chịu Lực Phải Cực Kỳ Cứng Vững

Robot hàn hoạt động liên tục với:

• Gia tốc lớn
• Chuyển động lặp nhanh
• Tải trọng jig và phôi cao

Nếu bàn hàn không đủ cứng:

• Xuất hiện rung động
• Sai số lặp tăng
• Mối hàn không ổn định

Các bàn hàn robot thường sử dụng:

• Kết cấu hộp chịu lực
• Gân tăng cứng dày đặc
• Chân bàn tải nặng
• Hệ cân bằng lực

Trong thực tế:

• Độ cứng quan trọng không kém độ phẳng

Một bàn phẳng nhưng rung vẫn gây sai số robot rất lớn.

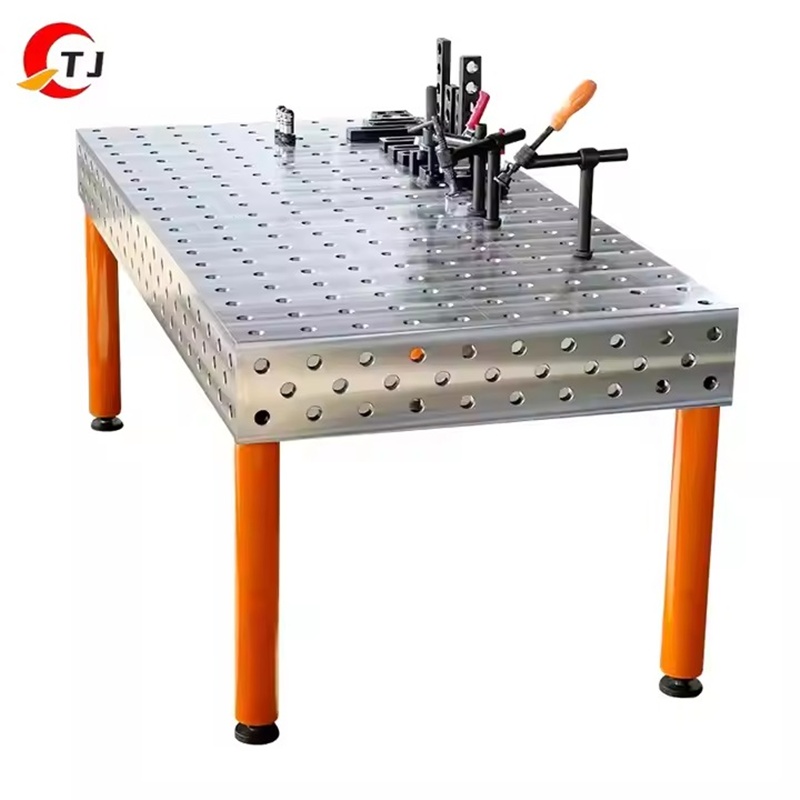

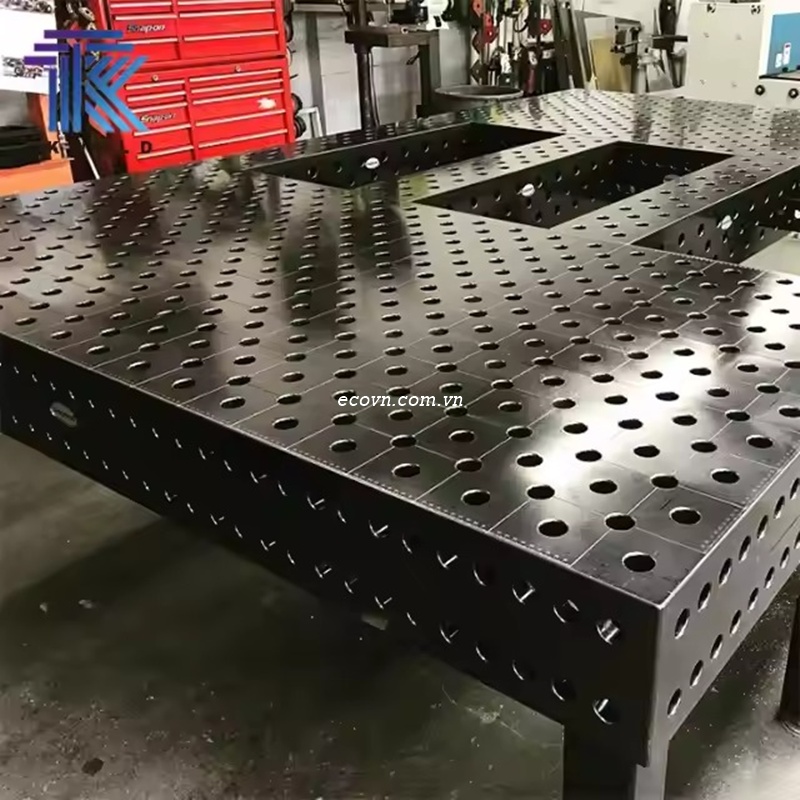

Hệ Lỗ Định Vị Là Gần Như Bắt Buộc

Hiện nay robot hàn gần như luôn đi kèm:

• Bàn hàn D16
• Bàn hàn D28
• Hệ định vị 3D

Lý do là vì robot cần:

• Tọa độ lặp lại chính xác
• Jig gá cố định ổn định
• Setup nhanh cho sản xuất hàng loạt

Hệ lỗ định vị giúp:

• Gá lặp chuẩn
• Thay đổi jig linh hoạt
• Giảm thời gian setup
• Tăng độ chính xác sản xuất

Trong môi trường robot hóa, việc dùng bàn phẳng thông thường gần như không còn phù hợp.

D16 Hay D28 Phù Hợp Robot Hàn?

Cả hai đều dùng được, nhưng mục đích khác nhau.

D16

Phù hợp:

• Robot hàn chi tiết nhỏ
• Inox
• Jig chính xác
• Tải vừa

Ưu điểm:

• Setup linh hoạt
• Tinh chỉnh dễ
• Phụ kiện gọn

D28

Phù hợp:

• Kết cấu thép lớn
• Khung máy
• Tải nặng
• Robot công nghiệp lớn

Ưu điểm:

• Độ cứng cao
• Chống rung tốt
• Chịu lực lớn

Trong thực tế, các nhà máy cơ khí nặng thường ưu tiên D28 cho robot hàn.

Khả Năng Chống Biến Dạng Nhiệt Rất Quan Trọng

Robot thường hoạt động:

• Liên tục
• Chu kỳ cao
• Nhiệt tích tụ lớn

Nếu mặt bàn:

• Mỏng
• Thiếu gân
• Không xử lý ứng suất

thì sau thời gian ngắn:

• Bàn bị cong
• Sai số tăng
• Robot mất chuẩn

Các bàn chuyên dụng thường:

• Có kết cấu chống nhiệt
• Phân bổ ứng suất tốt
• Gia công sau xử lý nhiệt

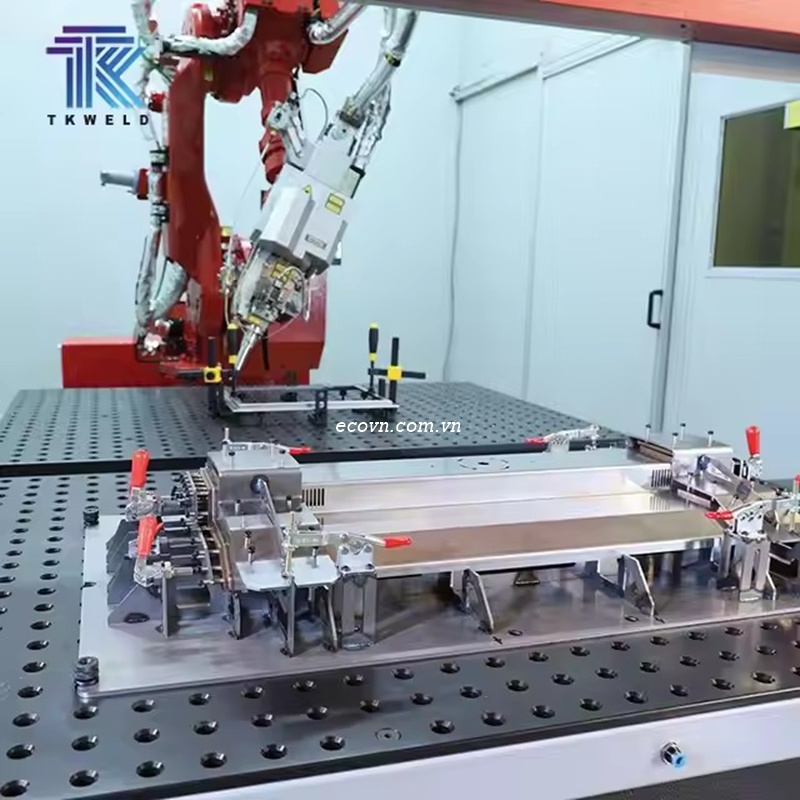

Khả Năng Tích Hợp Jig Và Tự Động Hóa

Một bàn robot tốt phải hỗ trợ:

• Jig khí nén
• Cảm biến
• Hệ xoay positioner
• Ray trượt
• Kẹp tự động

Đây là điểm mà nhiều bàn DIY không đáp ứng được.

Trong thực tế sản xuất hiện đại:

• Bàn hàn là một phần của hệ thống automation
• Không chỉ là mặt bàn thao tác

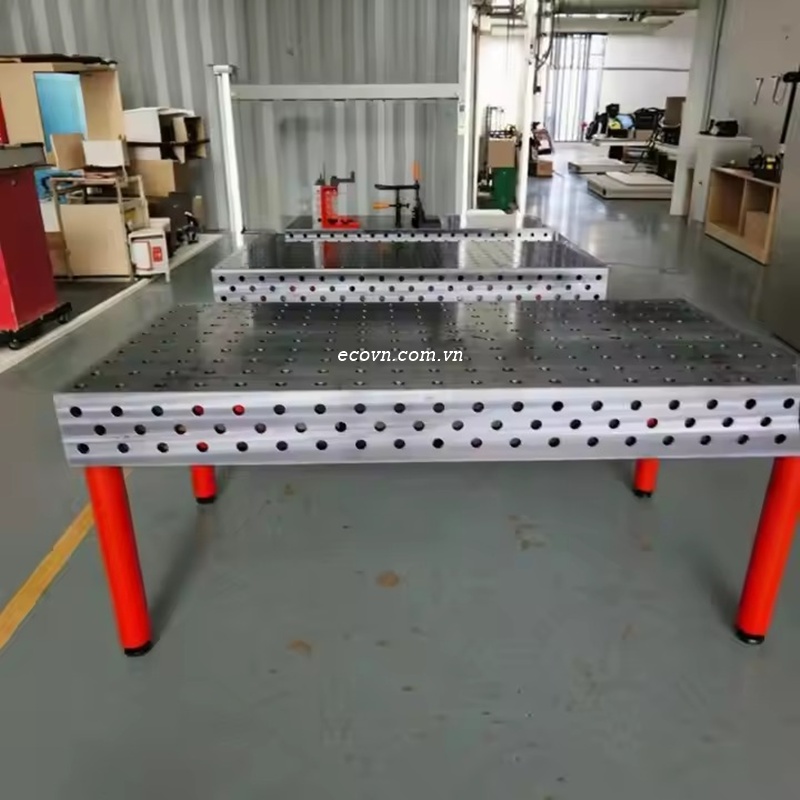

Tiêu Chuẩn Chân Bàn Và Móng Cố Định

Nhiều người chỉ quan tâm mặt bàn mà bỏ qua phần chân.

Robot hàn tạo:

• Dao động lặp
• Chuyển động tăng tốc
• Tải động liên tục

Nếu chân bàn:

• Quá yếu
• Không cân bằng
• Không neo chắc

thì:

• Robot mất ổn định
• Sai số lặp tăng
• Hệ thống rung cộng hưởng

Các bàn robot chuyên nghiệp thường:

• Có chân tải nặng
• Điều chỉnh cân bằng
• Neo sàn chắc chắn

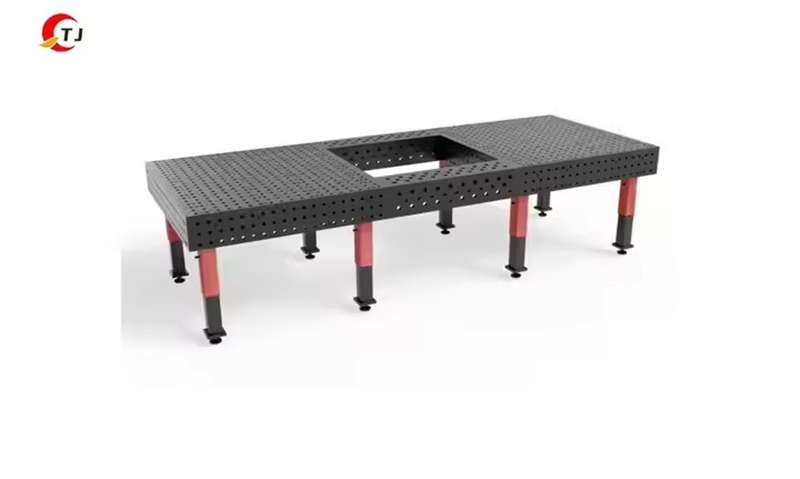

Khả Năng Mở Rộng Trong Tương Lai

Một tiêu chuẩn rất quan trọng là khả năng mở rộng.

Doanh nghiệp thường phát triển từ:

• Một robot
• Đến nhiều station
• Dây chuyền tự động
• Line sản xuất đồng bộ

Vì vậy bàn hàn cần:

• Dạng module
• Dễ ghép nối
• Đồng bộ hệ định vị

Đây là xu hướng phổ biến trong các nhà máy hiện đại.

Sai Lầm Phổ Biến Khi Làm Bàn Hàn Cho Robot

Nhiều doanh nghiệp gặp các lỗi:

• Dùng bàn hàn thường cho robot
• Mặt bàn quá mỏng
• Không kiểm soát độ phẳng
• Thiếu hệ định vị
• Chân bàn rung
• Không xử lý nhiệt kết cấu

Kết quả:

• Robot hoạt động thiếu ổn định
• Phải chỉnh tay liên tục
• Mất lợi ích tự động hóa

Kết Luận

Bàn hàn dùng cho robot hàn cần đáp ứng rất nhiều tiêu chuẩn kỹ thuật:

• Độ phẳng cao
• Kết cấu cực cứng
• Hệ lỗ định vị chuẩn
• Chống biến dạng nhiệt
• Hỗ trợ automation
• Độ ổn định lâu dài

Trong môi trường sản xuất hiện đại, bàn hàn không còn là thiết bị phụ trợ mà là nền tảng quyết định hiệu quả robot hóa.

Doanh nghiệp đầu tư robot hàn nhưng bỏ qua chất lượng bàn hàn thường sẽ gặp rất nhiều vấn đề về:

• Sai số
• Năng suất
• Tính ổn định
• Chi phí vận hành

Tham khảo thêm các giải pháp bàn hàn chuyên dụng tại:
FAQ – Câu Hỏi Thường Gặp

Robot hàn có bắt buộc dùng bàn hàn định vị không?

Gần như bắt buộc để đảm bảo tọa độ và độ chính xác lặp lại.

Bàn hàn robot cần độ phẳng cao không?

Rất cao vì robot hoạt động theo tọa độ cố định.

Robot hàn nên dùng D16 hay D28?

D16 cho chi tiết nhỏ, D28 cho kết cấu lớn và tải nặng.

Vì sao bàn hàn robot cần kết cấu cứng?

Để giảm rung động và đảm bảo độ ổn định khi robot hoạt động liên tục.

Có thể dùng bàn hàn tự chế cho robot không?

Có thể nhưng thường khó đảm bảo độ phẳng, độ cứng và tính ổn định lâu dài.

Tiêu chuẩn nào quan trọng nhất với bàn hàn robot?

Độ phẳng và độ cứng kết cấu là hai yếu tố quan trọng nhất.
