Bàn hàn công nghiệp là gì? Cấu tạo, phân loại và ứng dụng thực tế.

1. Bàn hàn công nghiệp là gì?

Bàn hàn công nghiệp (Welding Table) là thiết bị chuyên dụng trong gia công cơ khí, dùng để gá đặt, cố định phôi và hỗ trợ quá trình hàn kim loại một cách chính xác, ổn định và an toàn.

Khác với bàn làm việc thông thường, bàn hàn được thiết kế đặc biệt để chịu nhiệt cao, chịu lực lớn và đảm bảo độ phẳng chuẩn, giúp mối hàn đạt chất lượng tốt hơn, giảm cong vênh và sai lệch hình học.

Bàn han thường được sử dụng trong:

• Xưởng cơ khí chế tạo

• Nhà máy sản xuất kết cấu thép

• Gia công khung xe, khung máy

• Đóng tàu, cơ khí nặng

• Chế tạo máy móc, thiết bị công nghiệp

2. Vì sao cần sử dụng bàn hàn chuyên dụng?

Việc sử dụng bàn gá hàn chuyên nghiệp mang lại nhiều lợi ích quan trọng:

✅ Giữ phôi ổn định khi hàn

Bàn gá hàn có hệ thống lỗ gá và phụ kiện kẹp giúp cố định phôi chắc chắn, tránh rung lắc khi hàn.

✅ Giảm biến dạng nhiệt

Khi hàn kim loại ở nhiệt độ cao, phôi dễ bị cong vênh. Bàn hàn giúp phân tán nhiệt và giữ hình dạng phôi tốt hơn.

✅ Tăng độ chính xác

Mặt bàn phẳng chuẩn giúp căn chỉnh chi tiết chính xác theo góc 90°, 45° hoặc các góc kỹ thuật khác.

✅ Tăng năng suất sản xuất

Nhờ setup nhanh, kẹp phôi dễ dàng, công nhân có thể làm việc hiệu quả hơn, giảm thời gian căn chỉnh.

3. Cấu tạo của bàn gá hàn công nghiệp

Một bàn gá hàn tiêu chuẩn thường gồm các bộ phận chính sau:

3.1. Mặt bàn gá hàn

• Làm từ thép tấm dày (thường 12mm – 25mm)

• Chịu nhiệt tốt, chịu lực va đập cao

• Bề mặt được gia công phẳng chuẩn

3.2. Hệ thống lỗ gá

• Thường là lỗ D16 hoặc D28

• Phân bố đều trên mặt bàn

• Dùng để gắn phụ kiện gá kẹp như:

  • Kẹp chữ T

  • Chốt định vị

  • Ê tô hàn

  • Thanh kẹp đa điểm

3.3. Khung và chân bàn

• Làm từ thép hộp chịu lực

• Có thể có bánh xe di chuyển

• Có thể điều chỉnh độ cao để cân bằng mặt sàn

3.4. Phụ kiện đi kèm

Một bàn gá hàn chuyên nghiệp thường có thêm:

• Kẹp góc 90°

• Kẹp nhanh

• Chốt định vị

• Thanh kẹp đa điểm

• Ê tô hàn chuyên dụng

4. Phân loại bàn gá hàn công nghiệp

Hiện nay trên thị trường có 3 loại bàn gá hàn phổ biến:

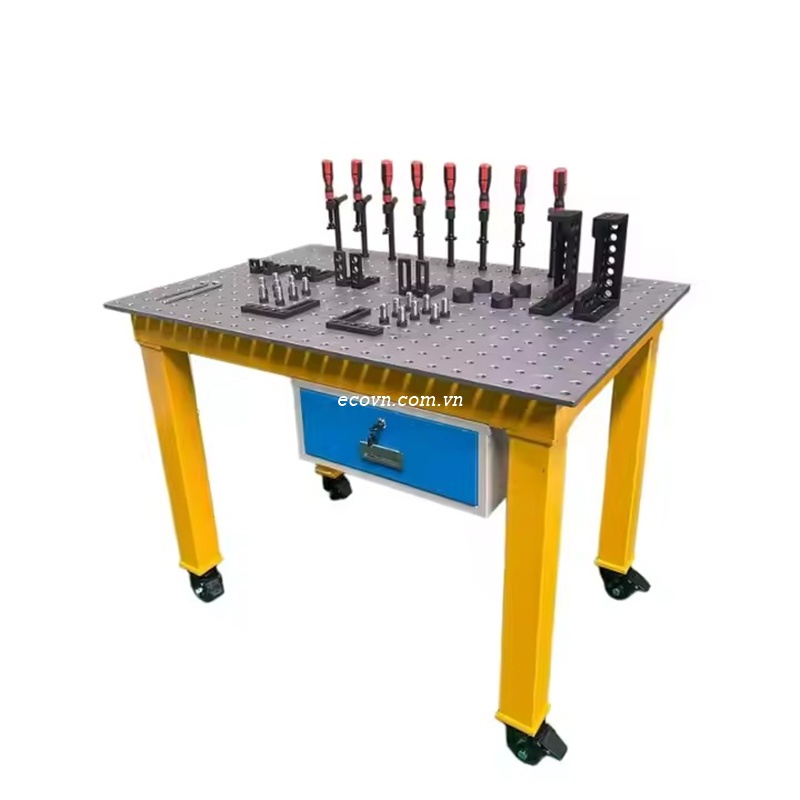

4.1. Bàn hàn 2D

Đặc điểm:

• Mặt phẳng phẳng chuẩn

• Có lỗ gá trên bề mặt

• Phù hợp hàn chi tiết đơn giản

Ưu điểm:

• Giá thành hợp lý

• Dễ sử dụng

• Phù hợp xưởng nhỏ và vừa

Ứng dụng:

• Hàn khung sắt

• Hàn cửa sắt, lan can

• Hàn chi tiết cơ khí cơ bản

Tìm hiểu thêm về bàn hàn 2D tại đây:

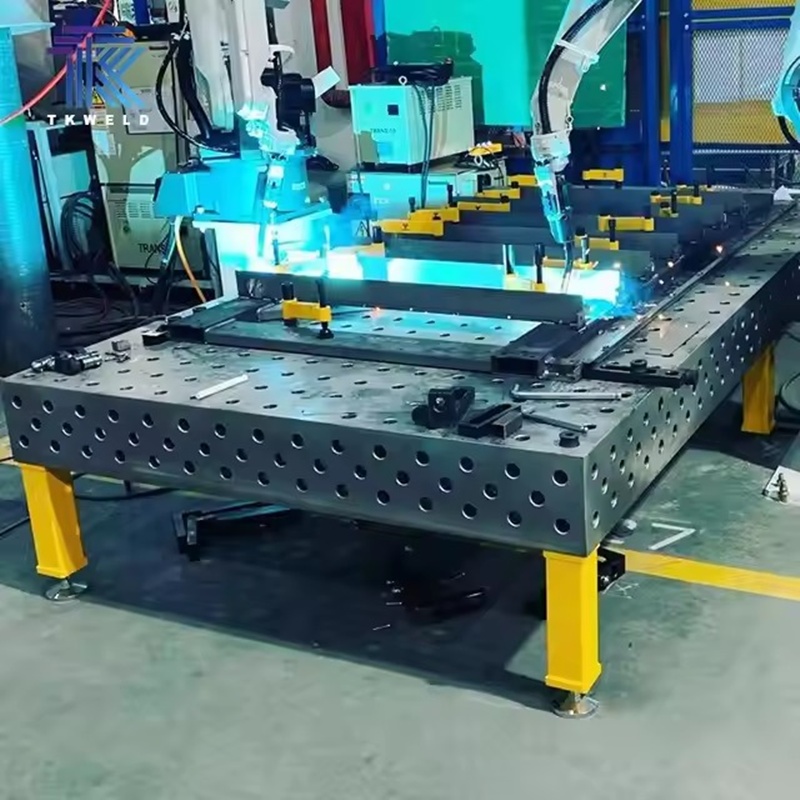

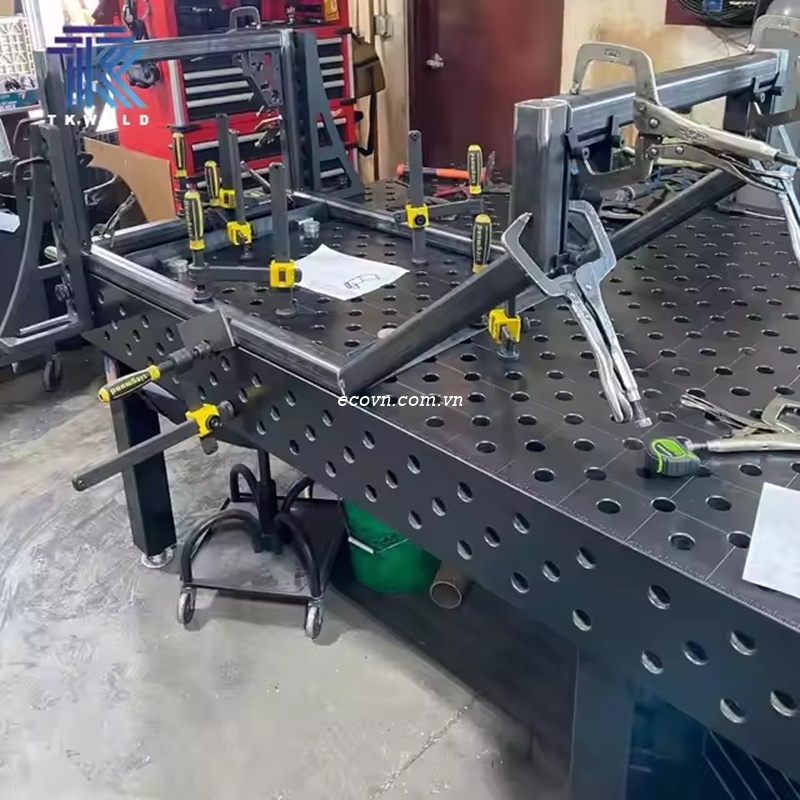

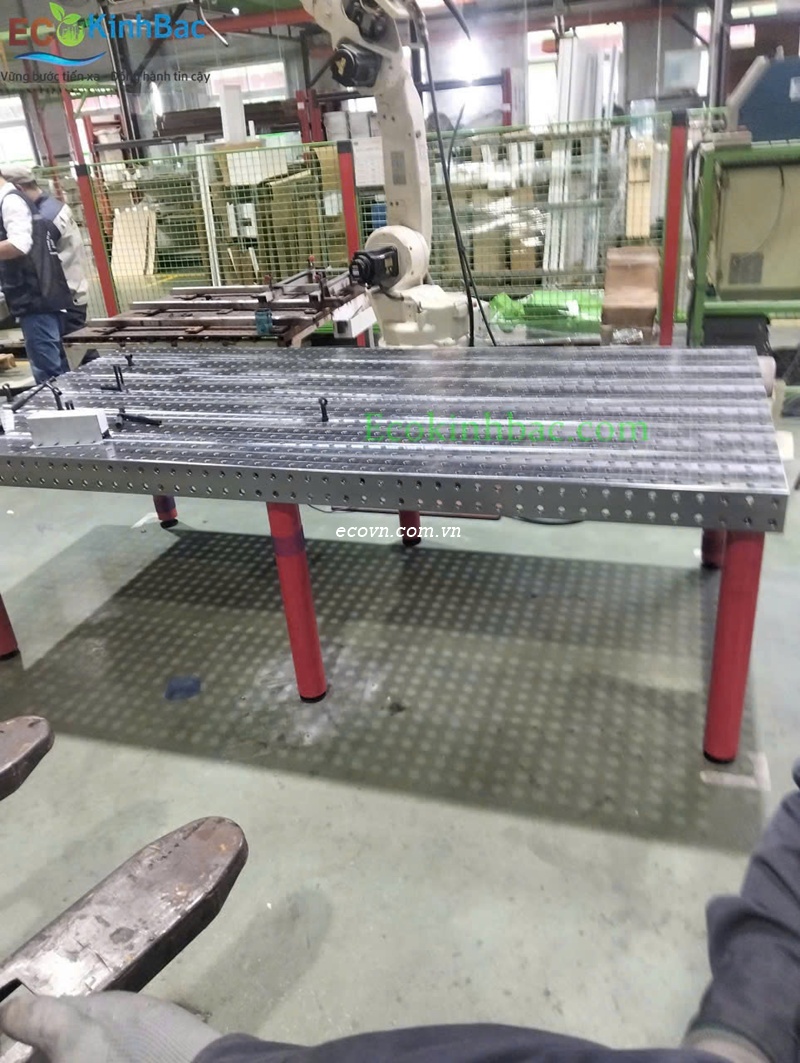

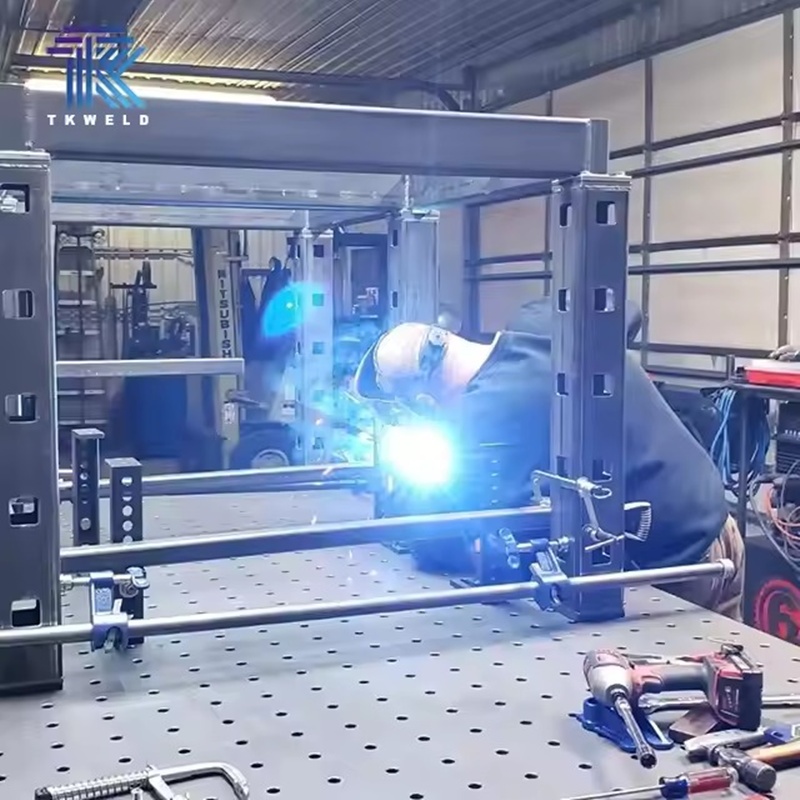

4.2. Bàn gá hàn 3D

Đặc điểm:

• Có lỗ gá cả trên mặt bàn và thành bên

• Cho phép gá phôi theo nhiều chiều không gian

• Linh hoạt hơn bàn 2D

Ưu điểm:

• Gá được chi tiết phức tạp

• Tối ưu độ chính xác

• Phù hợp sản xuất hàng loạt

Ứng dụng:

• Chế tạo khung máy

• Gia công kết cấu thép lớn

• Hàn chi tiết có hình dạng phức tạp

Tìm hiểu thêm về bàn hàn 3D tại đây:

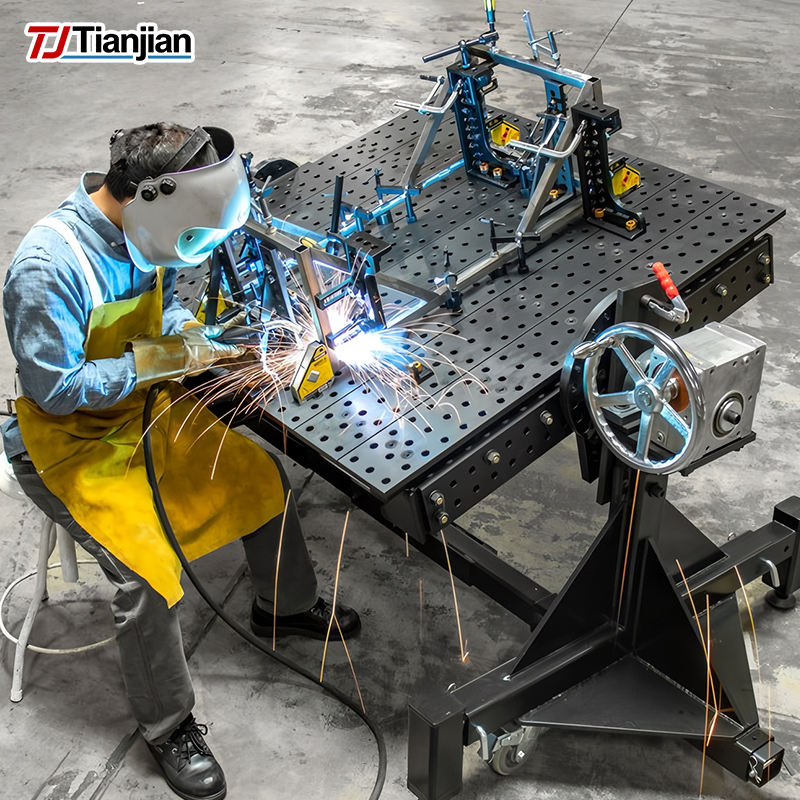

4.3. Bàn gá hàn quay (Rotary Welding Table)

Đặc điểm:

• Có thể xoay 360 độ

• Giúp hàn dễ dàng ở mọi góc độ

Ưu điểm:

• Giảm thao tác xoay phôi thủ công

• An toàn hơn cho người thợ hàn

• Tăng tốc độ làm việc

Ứng dụng:

• Hàn ống

• Hàn bồn chứa

• Hàn trụ tròn, khung trụ

Tìm hiểu thêm về bàn hàn quay tại đây:

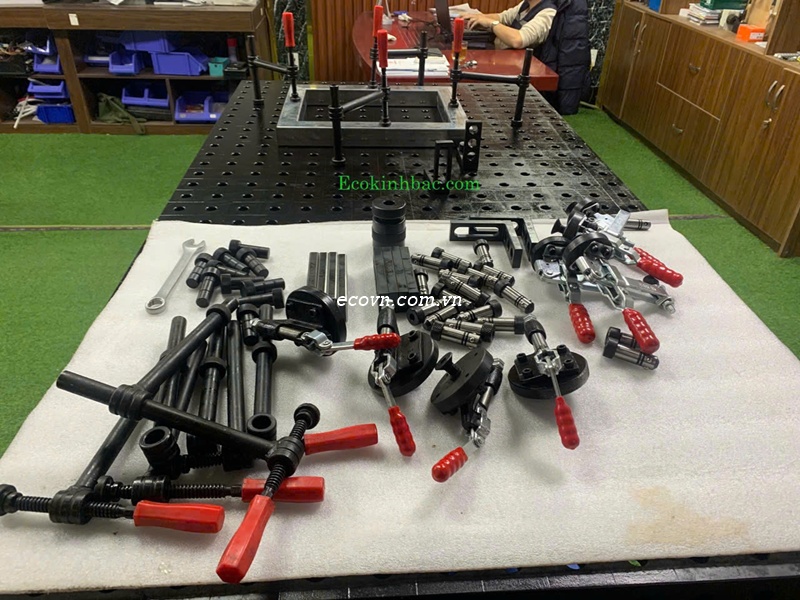

Phụ kiện bàn hàn

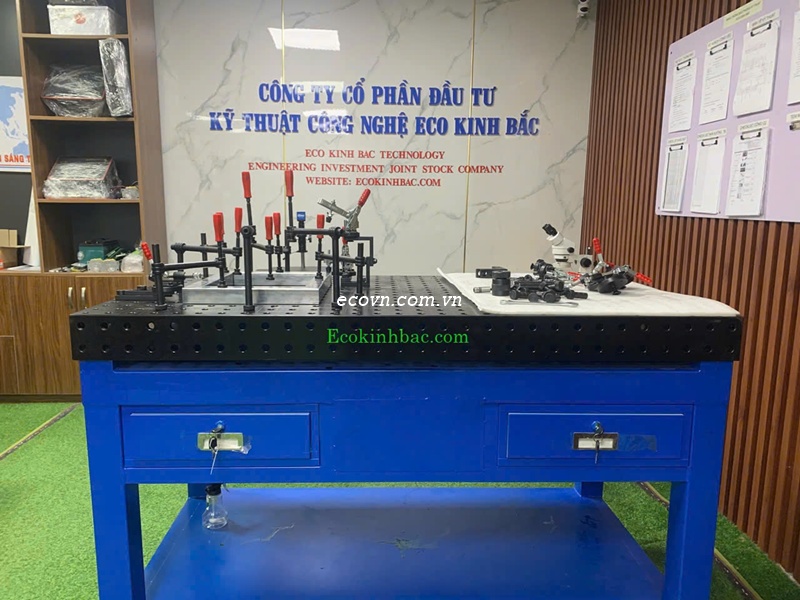

5. Ứng dụng thực tế của bàn gá hàn trong công nghiệp

Bàn gá hàn được ứng dụng rộng rãi trong nhiều lĩnh vực:

🔧 Cơ khí chế tạo máy

• Gá hàn khung máy

• Lắp ráp linh kiện kim loại

• Hàn giá đỡ, khung bệ máy

🚗 Ngành ô tô

• Hàn khung xe

• Hàn giá đỡ động cơ

• Hàn khung gầm

🚢 Đóng tàu & kết cấu thép

• Hàn tấm thép lớn

• Gá kết cấu thân tàu

• Hàn dầm thép

🏗 Xây dựng & kết cấu

• Hàn khung nhà thép tiền chế

• Hàn cầu thang sắt

• Hàn lan can, cửa thép

6. Cách chọn bàn gá hàn phù hợp cho xưởng của bạn

Khi chọn bàn gá hàn, bạn nên cân nhắc các yếu tố sau:

✔ Kích thước mặt bàn

Chọn kích thước lớn hơn chi tiết lớn nhất bạn thường làm.

✔ Độ dày mặt bàn

Nên chọn tối thiểu 12mm trở lên để đảm bảo chịu lực và nhiệt.

✔ Chuẩn lỗ gá

Nên chọn chuẩn M12 hoặc M16 để dễ mua phụ kiện.

✔ Khả năng chịu tải

Nếu làm kết cấu lớn, nên chọn bàn gá hàn chịu tải cao.

✔ Có phụ kiện đi kèm không

Bàn gá hàn nên có sẵn kẹp, chốt, ê tô để tối ưu sử dụng.

7. Vì sao nên mua bàn gá hàn tại  Eco Kinh Bắc?

ECOVN cung cấp bàn gá hàn công nghiệp với các ưu điểm:

• Chất lượng cao, bền bỉ

• Phù hợp nhiều ngành cơ khí

• Tư vấn kỹ thuật chuyên sâu

• Có phụ kiện đầy đủ

• Hỗ trợ giao hàng toàn quốc

Bạn có thể tham khảo danh mục bàn hàn tại:
👉 https://ecovn.com.vn/

8. Kết luận

Bàn hàn công nghiệp là thiết bị không thể thiếu trong gia công cơ khí hiện đại. Việc lựa chọn đúng loại bàn hàn sẽ giúp:

• Tăng chất lượng mối hàn

• Giảm sai lệch kỹ thuật

• Tiết kiệm thời gian sản xuất

• Nâng cao năng suất xưởng
