Trong sản xuất cơ khí, mỗi sản phẩm có thể yêu cầu một cách gá khác nhau. Nếu doanh nghiệp sử dụng jig cố định cho từng sản phẩm, số lượng đồ gá sẽ tăng nhanh khi mẫu mã thay đổi.

Bàn hàn module được phát triển để giải quyết vấn đề này. Thay vì tạo một bộ gá riêng cho từng sản phẩm, kỹ thuật viên có thể sử dụng một hệ bàn và thay đổi vị trí các phụ kiện để tạo cấu hình gá mới.

Đây là giải pháp phù hợp với các xưởng sản xuất nhiều model, gia công theo đơn hàng và thường xuyên thay đổi thiết kế.

Bàn Hàn Module Là Gì?

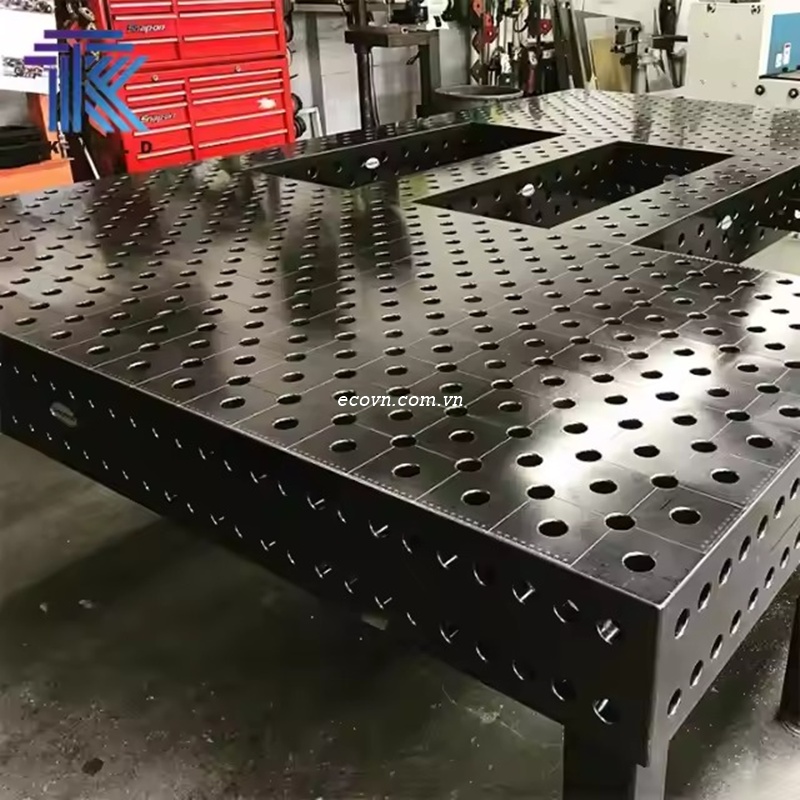

Bàn hàn module là hệ thống bàn gá được thiết kế để sử dụng với nhiều loại phụ kiện có thể tháo lắp và bố trí lại.

Các phụ kiện thường được sử dụng gồm:

Chốt định vị
Kẹp bàn hàn
Eke
Stopper
Thanh gá
Góc định vị
Bộ gá module

Nhờ hệ thống lỗ định vị trên bàn, các phụ kiện có thể được lắp ở nhiều vị trí khác nhau.

Ví dụ, một xưởng đang sản xuất ba loại khung máy có kích thước khác nhau. Thay vì chế tạo ba bộ jig riêng, kỹ thuật viên có thể thay đổi vị trí chốt, stopper và kẹp trên cùng một bàn hàn module.

Đây chính là điểm mạnh của hệ thống này.

Bàn Hàn Module Hoạt Động Như Thế Nào?

Quy trình sử dụng bàn hàn module thường gồm các bước:

Bước 1: Xác định chuẩn

Xác định kích thước, vị trí và các điểm quan trọng trên sản phẩm.

Bước 2: Bố trí phụ kiện

Lắp chốt, stopper, eke và các phụ kiện vào những vị trí phù hợp trên bàn.

Bước 3: Đặt sản phẩm

Đưa phôi vào vị trí đã thiết lập.

Bước 4: Kẹp

Sử dụng kẹp để giữ sản phẩm ổn định.

Bước 5: Kiểm tra

Kiểm tra kích thước, góc và vị trí trước khi hàn.

Bước 6: Hàn

Thực hiện hàn đính và hàn hoàn thiện theo quy trình.

Khi chuyển sang sản phẩm khác, hệ phụ kiện được tháo ra và bố trí lại.

7 Ưu Điểm Của Bàn Hàn Module

1. Một hệ bàn dùng cho nhiều sản phẩm

Đây là lợi ích lớn nhất.

Một hệ bàn có thể phục vụ nhiều loại sản phẩm nếu kích thước và tải trọng nằm trong phạm vi phù hợp.

Điều này đặc biệt hữu ích với các doanh nghiệp sản xuất theo đơn hàng.

2. Giảm chi phí chế tạo jig

Jig cố định thường được thiết kế riêng cho từng sản phẩm.

Khi sản phẩm thay đổi, jig cũ có thể không còn phù hợp.

Với bàn hàn module, nhiều phụ kiện có thể được sử dụng lại cho các cấu hình khác nhau.

Doanh nghiệp có thể giảm số lượng jig cần chế tạo và lưu trữ.

3. Rút ngắn thời gian setup

Kỹ thuật viên không cần bắt đầu lại từ đầu khi chuyển sản phẩm.

Nếu cấu hình gá đã được chuẩn hóa, việc setup có thể thực hiện nhanh hơn và ít phụ thuộc vào kinh nghiệm cá nhân.

4. Dễ thay đổi cấu hình

Phụ kiện có thể tháo lắp và điều chỉnh.

Điều này phù hợp với các sản phẩm thường xuyên thay đổi về:

Kích thước
Chiều dài
Chiều rộng
Vị trí thanh
Góc lắp ráp

5. Hỗ trợ sản xuất nhiều model

Đối với doanh nghiệp có nhiều mã hàng, bàn hàn module giúp xây dựng một hệ thống gá linh hoạt hơn.

Đây là điểm khác biệt rõ rệt so với jig chuyên dụng.

6. Có thể chuẩn hóa quy trình gá

Sau khi xác định được cấu hình tối ưu, doanh nghiệp có thể ghi lại:

Vị trí chốt
Vị trí stopper
Vị trí kẹp
Khoảng cách
Trình tự gá

Nhờ đó, người vận hành khác vẫn có thể thiết lập theo cùng một quy trình.

7. Phù hợp với định hướng tự động hóa

Bàn hàn module có thể được sử dụng để xây dựng fixture cho các hệ thống có positioner và robot welding.

Khi sản phẩm được gá ổn định và lặp lại, việc tự động hóa công đoạn hàn sẽ thuận lợi hơn.

Bàn Hàn Module Phù Hợp Với Những Xưởng Nào?

Không phải doanh nghiệp nào cũng cần bàn hàn module.

Giải pháp này đặc biệt phù hợp với:

Xưởng sản xuất nhiều model

Một hệ bàn có thể được sử dụng cho nhiều sản phẩm khác nhau.

Xưởng gia công theo đơn hàng

Sản phẩm thay đổi thường xuyên nên jig cố định có thể không mang lại hiệu quả kinh tế cao.

Xưởng chế tạo máy

Khung máy, bệ máy và giá đỡ thường có nhiều kích thước khác nhau.

Xưởng kết cấu thép

Có thể sử dụng bàn và phụ kiện để gá các cụm kết cấu phù hợp với kích thước sản phẩm.

Doanh nghiệp đang triển khai robot welding

Hệ thống gá module có thể hỗ trợ quá trình phát triển và thay đổi fixture.

Bàn Hàn Module Khác Gì Jig Cố Định?

Tiêu chí	Bàn hàn module	Jig cố định
Số sản phẩm	Nhiều model	Thường một model
Thay đổi cấu hình	Dễ	Khó
Chi phí ban đầu	Có thể cao hơn	Tùy thiết kế
Tái sử dụng	Cao	Hạn chế
Thời gian thay đổi sản phẩm	Thấp	Có thể cao
Sản xuất hàng loạt	Phù hợp	Rất phù hợp
Sản xuất nhiều model	Rất phù hợp	Hạn chế

Nếu doanh nghiệp sản xuất một sản phẩm với sản lượng rất lớn và thiết kế ổn định, jig cố định có thể mang lại hiệu quả cao.

Nếu sản phẩm thay đổi thường xuyên, bàn hàn module có nhiều lợi thế hơn.

Các Phụ Kiện Quan Trọng Của Bàn Hàn Module

Một hệ thống bàn hàn module không chỉ gồm mặt bàn.

Các phụ kiện cần lựa chọn dựa trên sản phẩm thực tế.

Chốt định vị

Dùng để xác định vị trí của chi tiết.

Stopper

Dùng để tạo điểm chặn cố định cho phôi.

Kẹp

Giữ sản phẩm ổn định trong quá trình hàn.

Eke

Hỗ trợ định vị góc, đặc biệt với các kết cấu cần kiểm soát góc vuông.

Thanh và góc gá

Dùng để tạo các cấu hình fixture phù hợp với hình dạng sản phẩm.

Việc lựa chọn phụ kiện đồng bộ rất quan trọng. Một bàn tốt nhưng thiếu phụ kiện phù hợp sẽ không phát huy được khả năng module.

Cách Chọn Bàn Hàn Module

Trước khi đầu tư, doanh nghiệp nên xác định:

Kích thước sản phẩm: Chọn bàn đủ lớn để gá sản phẩm và bố trí phụ kiện.

Tải trọng: Xác định trọng lượng phôi và lực tác động trong quá trình gá.

Hệ lỗ: Lựa chọn hệ lỗ phù hợp với phụ kiện và nhu cầu sử dụng.

Độ phẳng: Quan trọng khi cần kiểm soát kích thước và hình học.

Độ cứng: Đặc biệt quan trọng với kết cấu lớn.

Phụ kiện: Tính toán trước những loại chốt, kẹp, stopper và eke cần dùng.

Khả năng mở rộng: Nếu doanh nghiệp dự kiến sản xuất thêm nhiều model, nên lựa chọn hệ thống có nhiều phụ kiện tương thích.

Bàn Hàn Module Có Giúp Tiết Kiệm Chi Phí Không?

Có thể, nhưng cần nhìn vào tổng chi phí của hệ thống.

Với jig cố định, doanh nghiệp có thể phải đầu tư nhiều bộ gá khi số lượng sản phẩm tăng.

Với bàn hàn module, một số phụ kiện có thể sử dụng cho nhiều sản phẩm.

Chi phí đầu tư ban đầu có thể không thấp, nhưng khả năng tái sử dụng giúp giảm chi phí chế tạo jig trong dài hạn.

Đặc biệt, giá trị của bàn hàn module càng rõ khi doanh nghiệp có nhiều mã sản phẩm và thường xuyên thay đổi đơn hàng.

FAQ Về Bàn Hàn Module

Bàn hàn module dùng để làm gì?

Bàn hàn module dùng để tạo hệ thống gá linh hoạt cho nhiều loại sản phẩm bằng cách thay đổi vị trí các phụ kiện.

Bàn hàn module có thay thế jig cố định không?

Có thể thay thế trong nhiều trường hợp, đặc biệt khi doanh nghiệp sản xuất nhiều model. Tuy nhiên, jig chuyên dụng vẫn có lợi thế với sản phẩm sản xuất hàng loạt và ít thay đổi.

Bàn hàn module có dùng cho kết cấu thép không?

Có. Cần lựa chọn kích thước bàn, hệ lỗ, tải trọng và phụ kiện phù hợp với kết cấu cần gá.

Bàn hàn module có dùng cho robot welding không?

Có thể. Bàn và hệ phụ kiện có thể được sử dụng để xây dựng fixture cho robot welding nếu đáp ứng yêu cầu về độ chính xác và khả năng lặp lại.

Có cần mua nhiều phụ kiện không?

Không nhất thiết. Nên bắt đầu với những phụ kiện phù hợp với sản phẩm chính, sau đó bổ sung khi nhu cầu sản xuất tăng.

Kết Luận

Bàn hàn module là giải pháp phù hợp cho doanh nghiệp cần gá nhiều loại sản phẩm, giảm thời gian setup và tái sử dụng hệ thống phụ kiện.

Điểm quan trọng nhất của bàn hàn module không nằm ở số lượng phụ kiện mà ở khả năng xây dựng một hệ thống gá linh hoạt.

Nếu xưởng sản xuất nhiều model hoặc thường xuyên thay đổi sản phẩm, đây là giải pháp đáng cân nhắc. Ngược lại, với một sản phẩm cố định có sản lượng rất lớn, jig chuyên dụng có thể mang lại hiệu quả tốt hơn.

Khi lựa chọn, nên đánh giá đồng thời kích thước bàn, tải trọng, hệ lỗ, độ chính xác, độ cứng và hệ phụ kiện để đảm bảo bàn đáp ứng đúng quy trình sản xuất.
