Bàn Hút Chân Không CNC Là Gì? Cách Chọn & Ứng Dụng Chuẩn

1. Bàn Hút Chân Không CNC Là Gì?

Bàn hút chân không CNC là hệ thống gá phôi sử dụng áp suất âm để giữ chặt vật liệu trong quá trình gia công. Đây là giải pháp thay thế kẹp cơ khí truyền thống, giúp giảm thời gian setup, tăng độ chính xác và tối ưu năng suất sản xuất trong xưởng CNC.

Hiện nay, bàn hút chân không CNC được sử dụng phổ biến trong ngành gỗ công nghiệp, quảng cáo, mica, nhựa kỹ thuật và gia công nhôm tấm mỏng.

2. Cấu Tạo Bàn Hút Chân Không CNC

Một hệ thống bàn hút chân không CNC tiêu chuẩn thường gồm:

• Mặt bàn hút (nhôm CNC hoặc composite chịu lực)
• Hệ thống lỗ hút hoặc rãnh hút chân không
• Bơm hút chân không công nghiệp
• Van điều áp và hệ thống chia vùng hút
• Đường ống dẫn khí kết nối toàn hệ thống

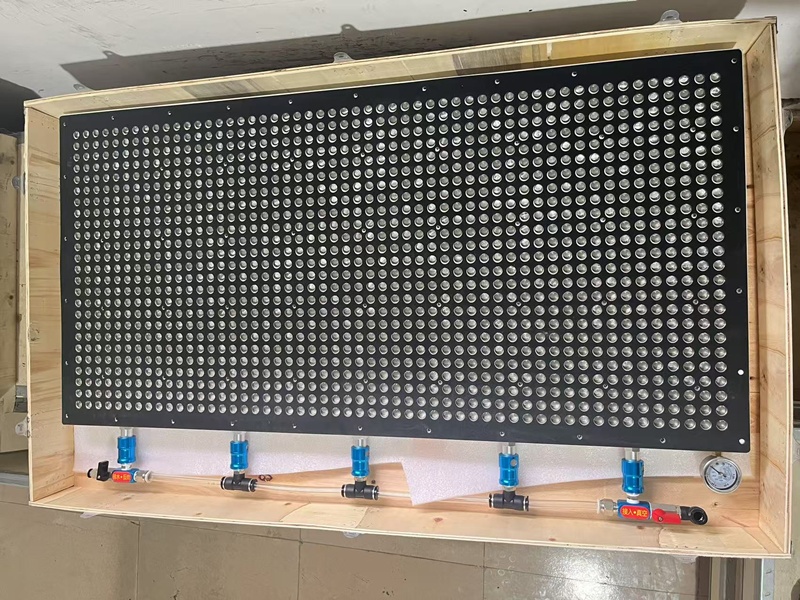

Một số dòng Vacuum Table CNC hiện đại có thiết kế chia vùng độc lập giúp tối ưu lực hút theo từng khu vực phôi, tránh thất thoát áp suất khi gia công chi tiết nhỏ.

3. Nguyên Lý Hoạt Động Của Bàn Hút Chân Không CNC

Bàn hút chân không CNC hoạt động dựa trên chênh lệch áp suất:

• Bơm hút tạo môi trường áp suất thấp trong hệ thống
• Không khí bị rút ra khỏi vùng tiếp xúc giữa phôi và mặt bàn
• Áp suất khí quyển bên ngoài ép chặt phôi xuống mặt bàn

Lực hút có thể đạt từ -60 đến -85 kPa tùy công suất bơm và độ kín của hệ thống.

4. Các Loại Bàn Hút Chân Không CNC Phổ Biến Hiện Nay

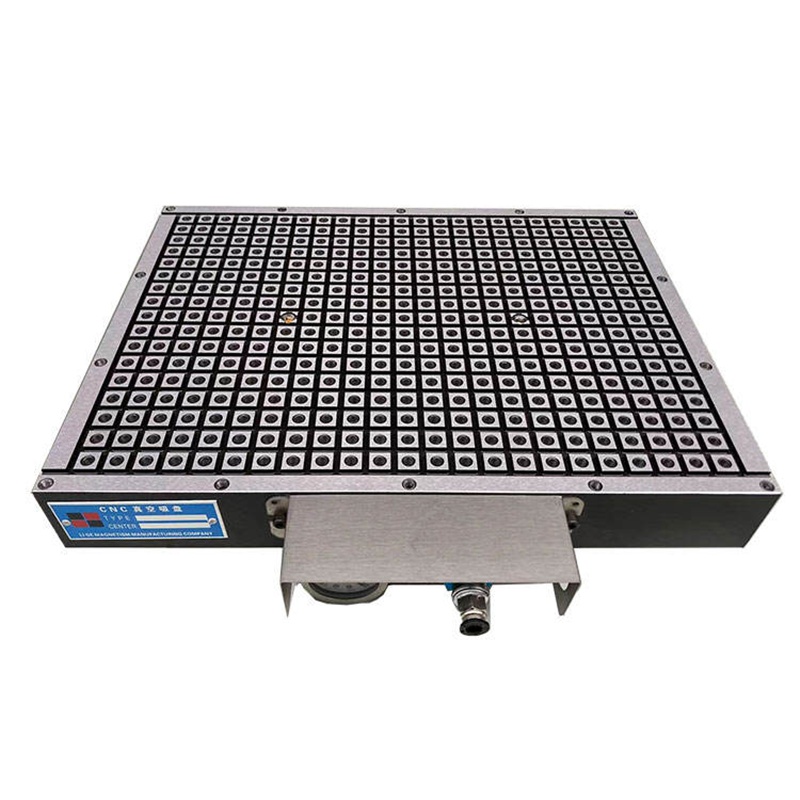

4.1. Bàn Hút Chân Không Đa Điểm CNC

Đây là loại phổ biến nhất trong xưởng CNC hiện đại. Bề mặt bàn có nhiều lỗ hút nhỏ phân bố đều, một số dòng có van tự đóng từng điểm hút.

4.2. Bàn Hút Chân Không Dạng Rãnh

Sử dụng rãnh chữ T hoặc rãnh lưới kết hợp gioăng cao su để chia vùng hút.

4.3. Bàn Hút Chân Không Foam

Bề mặt xốp giúp hút được vật liệu không phẳng hoặc cong nhẹ.

5. Ưu Điểm Của Bàn Hút Chân Không CNC

• Giảm 50–70% thời gian gá phôi
• Tăng độ chính xác gia công
• Không làm trầy xước bề mặt vật liệu
• Phù hợp sản xuất hàng loạt
• Tăng tốc độ vận hành máy CNC

6. Nhược Điểm Cần Lưu Ý

• Cần bơm hút chân không đủ công suất
• Vật liệu quá xốp có thể giảm hiệu quả hút
• Chi phí đầu tư ban đầu cao hơn kẹp cơ khí

7. Cách Chọn Bàn Hút Chân Không CNC Phù Hợp

7.1. Theo Quy Mô Xưởng CNC

• Xưởng Nhỏ: 400x400 Mm
• Xưởng Vừa: 500x600 Mm Hoặc 500x800 Mm
• Xưởng Lớn: 1000x2000 Mm Trở Lên

7.2. Theo Vật Liệu Gia Công

• Gỗ Mdf: Bàn Hút Chân Không Đa Điểm
• Mica, Nhựa: Cần Lực Hút Ổn Định
• Nhôm Tấm: Cần Bề Mặt Kín Và Bơm Mạnh

7.3. Theo Công Suất Bơm Chân Không

• 2.2 – 3 Kw: Xưởng Nhỏ
• 5.5 Kw: Xưởng Vừa
• 7.5 Kw Trở Lên: Công Nghiệp

8. Giá Bàn Hút Chân Không CNC Hiện Nay

Giá phụ thuộc vào:

• Kích thước bàn
• Loại bàn hút
• Công suất bơm
• Thiết kế chia vùng hút

9. Lỗi Thường Gặp Khi Sử Dụng Bàn Hút Chân Không CNC

Phôi không hút chặt do rò rỉ khí, bơm yếu hoặc bề mặt vật liệu không kín.

Phôi bị cong do lực hút không đều hoặc chia vùng chưa hợp lý.

Mất lực hút nhanh do hở đường ống hoặc hệ thống không kín.

10. Ứng Dụng Của Bàn Hút Chân Không CNC

• Gia Công Nội Thất Gỗ CNC
• Cắt Mica, Quảng Cáo
• Gia Công Nhựa Kỹ Thuật
• Cắt Nhôm Tấm Mỏng
• Sản Xuất Hàng Loạt CNC Router
