Bàn Làm Nguội Rãnh T Và Bàn Hàn 3D Khác Nhau Thế Nào?

1. Vì sao nhiều doanh nghiệp phân vân giữa bàn làm nguội rãnh T và bàn hàn 3D?

Trong những năm gần đây, bàn hàn 3D xuất hiện ngày càng nhiều tại các xưởng cơ khí và nhà máy sản xuất kết cấu thép. Trong khi đó, bàn làm nguội rãnh T vẫn là thiết bị truyền thống được sử dụng rộng rãi trong ngành chế tạo máy và gia công cơ khí.

Nhiều doanh nghiệp khi đầu tư thiết bị thường đặt câu hỏi:

• Bàn làm nguội rãnh T có thay thế được bàn hàn 3D không?
• Bàn hàn 3D có ưu điểm gì vượt trội?
• Loại nào phù hợp hơn với nhu cầu sản xuất thực tế?

Để trả lời chính xác, cần hiểu rõ mục đích thiết kế của từng sản phẩm.

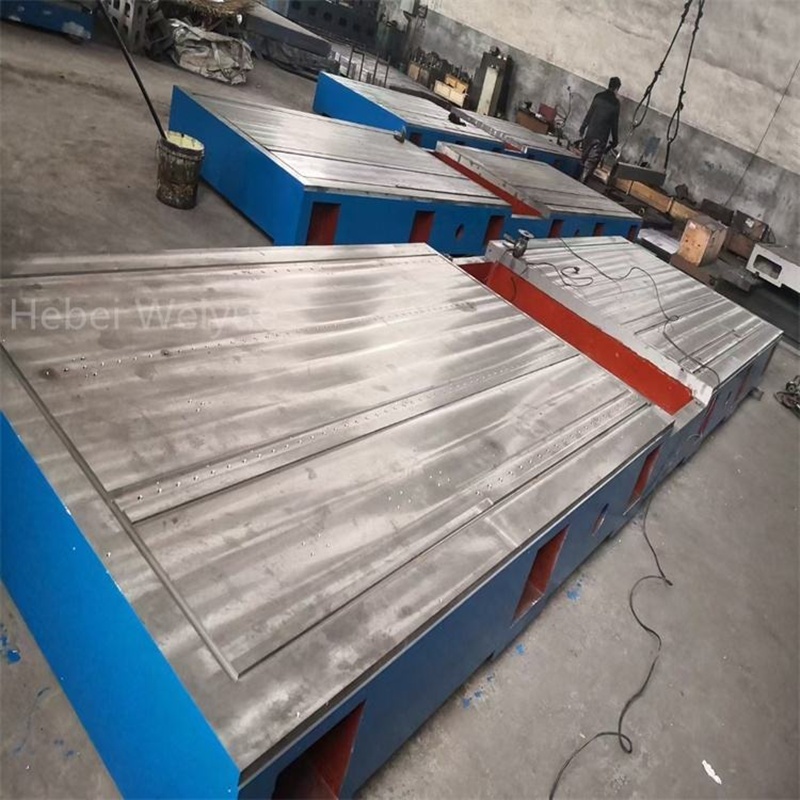

2. Bàn làm nguội rãnh T là gì?

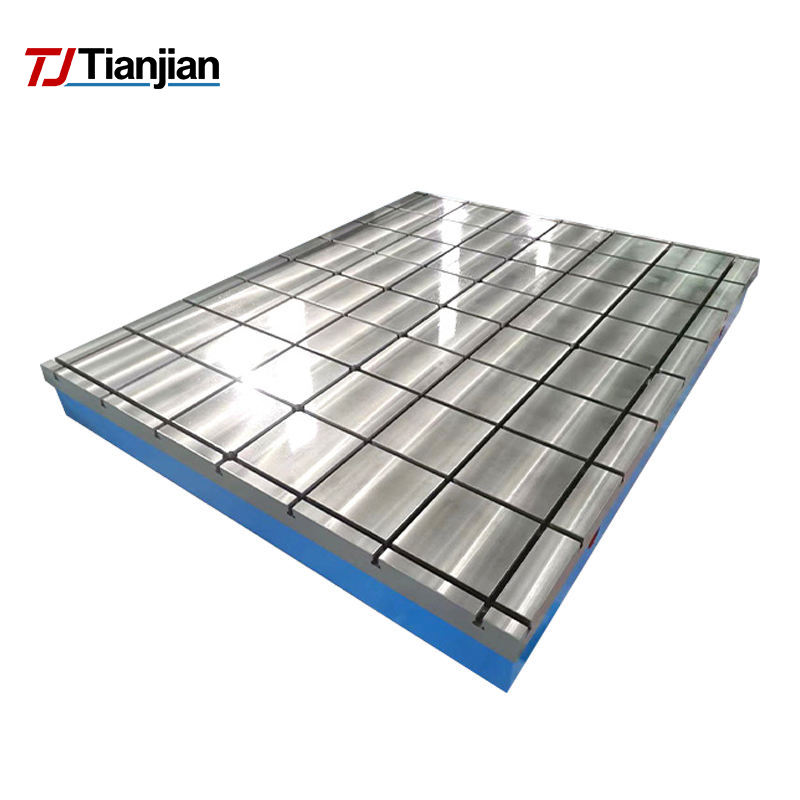

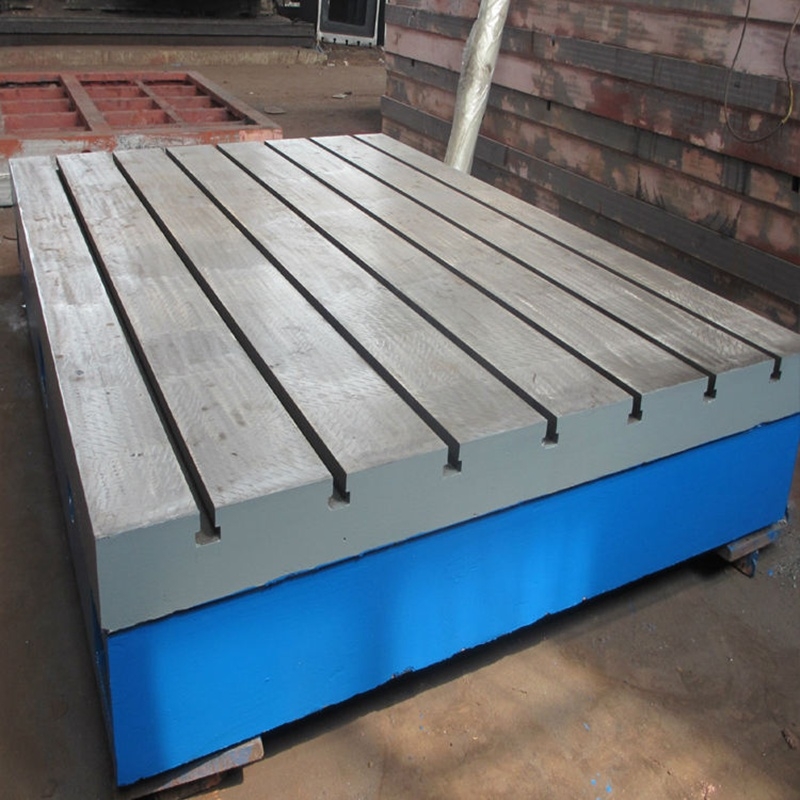

Bàn làm nguội rãnh T là loại bàn gang đúc hoặc thép đúc có các rãnh chữ T được gia công trên bề mặt.

Các rãnh này cho phép:

• Gá đặt chi tiết cơ khí.
• Cố định đồ gá.
• Lắp đặt máy móc.
• Kiểm tra sản phẩm.
• Lắp ráp kết cấu cơ khí.

Loại bàn này được sử dụng phổ biến trong:

• Nhà máy chế tạo máy.
• Xưởng cơ khí chính xác.
• Phòng QC.
• Nhà máy khuôn mẫu.
• Xưởng lắp ráp thiết bị công nghiệp.

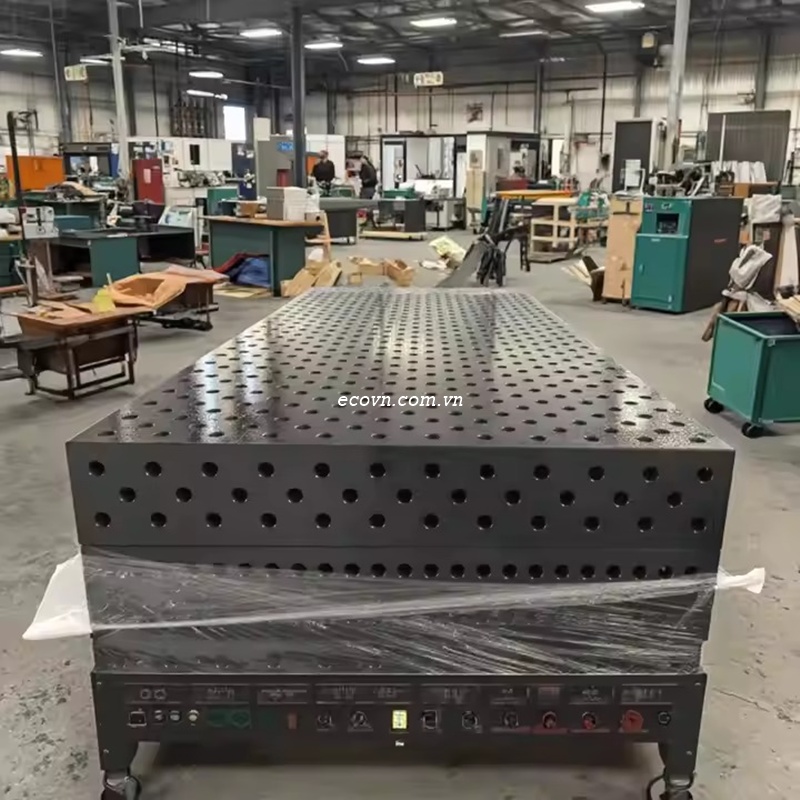

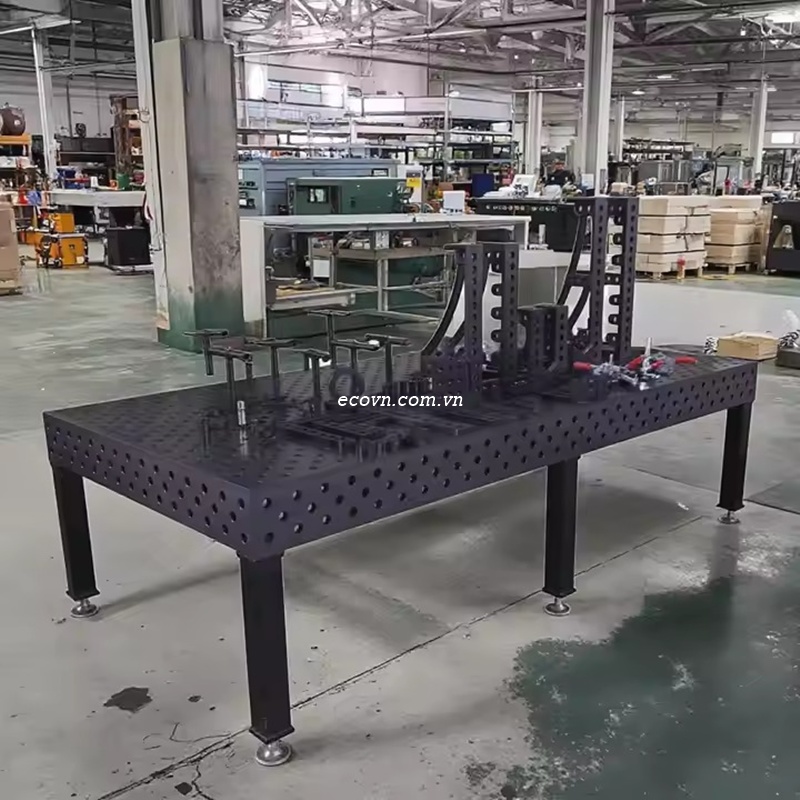

3. Bàn hàn 3D là gì?

Bàn hàn 3D là hệ thống bàn hàn được thiết kế với các lỗ định vị phân bố đều trên toàn bộ bề mặt.

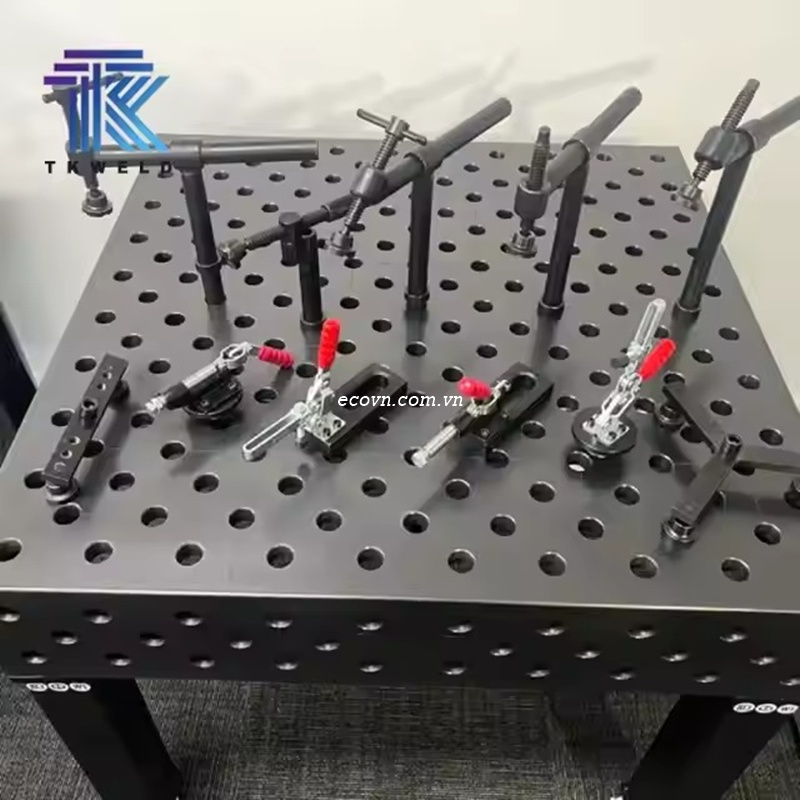

Các lỗ này cho phép sử dụng:

• Chốt định vị.
• Khối vuông gá lắp.
• Cữ chặn.
• Kẹp nhanh.
• Bộ gá hàn chuyên dụng.

Nhờ đó người vận hành có thể thiết lập nhiều cấu hình gá khác nhau trong thời gian ngắn.

Bàn hàn 3D được sử dụng chủ yếu trong:

• Hàn kết cấu thép.
• Hàn khung máy.
• Hàn inox.
• Gia công sản phẩm theo đơn hàng đa dạng.

4. Khác biệt về nguyên lý gá đặt

Đây là điểm khác biệt lớn nhất giữa hai sản phẩm.

Bàn làm nguội rãnh T

Việc gá đặt được thực hiện thông qua:

• Bu lông chữ T.
• Thanh kẹp.
• Đồ gá cơ khí.

Người sử dụng có thể cố định các chi tiết lớn và chịu lực cao.

Hệ thống rãnh T đặc biệt phù hợp với các công việc cần độ cứng vững lớn.

Bàn hàn 3D

Sử dụng hệ thống lỗ tiêu chuẩn kết hợp với phụ kiện định vị.

Ưu điểm:

• Gá đặt nhanh.
• Linh hoạt.
• Dễ thay đổi cấu hình.

Đặc biệt hiệu quả khi sản xuất nhiều loại sản phẩm khác nhau.

5. So sánh độ linh hoạt trong sản xuất

Bàn hàn 3D

Đây là lợi thế lớn nhất của bàn hàn 3D.

Một bộ phụ kiện có thể tạo ra hàng trăm phương án gá lắp khác nhau.

Phù hợp với:

• Gia công đơn chiếc.
• Sản xuất theo dự án.
• Sản phẩm thay đổi thường xuyên.

Bàn làm nguội rãnh T

Khả năng thay đổi đồ gá vẫn tốt nhưng mất nhiều thời gian hơn.

Thường phù hợp với:

• Dây chuyền sản xuất ổn định.
• Lắp ráp máy móc.
• Các công việc có tính lặp lại cao.

Kết luận: Về độ linh hoạt, bàn hàn 3D chiếm ưu thế.

6. So sánh độ cứng vững

Bàn làm nguội rãnh T

Nhờ kết cấu gang đúc nguyên khối nên có:

• Độ cứng cao.
• Khả năng chịu tải lớn.
• Độ ổn định lâu dài.

Đây là lý do nhiều nhà sản xuất máy CNC vẫn ưu tiên sử dụng bàn gang rãnh T.

Bàn hàn 3D

Thường được chế tạo từ thép cường độ cao.

Khả năng chịu tải tốt nhưng độ ổn định tổng thể thường phụ thuộc vào độ dày mặt bàn và chất lượng kết cấu.

Kết luận: Đối với tải trọng lớn và yêu cầu độ ổn định cao, bàn làm nguội rãnh T có lợi thế hơn.

7. So sánh độ chính xác

Bàn làm nguội rãnh T

Có thể được gia công đạt độ phẳng rất cao.

Phù hợp cho:

• Đo kiểm cơ khí.
• Lắp ráp thiết bị chính xác.
• Căn chỉnh máy CNC.
• Chế tạo khuôn mẫu.

Bàn hàn 3D

Được thiết kế chủ yếu phục vụ hàn và gá lắp.

Mặc dù vẫn đảm bảo độ chính xác cao nhưng không phải lựa chọn tối ưu cho công tác đo kiểm.

Kết luận: Nếu cần độ chính xác đo kiểm, bàn làm nguội rãnh T phù hợp hơn.

8. So sánh chi phí đầu tư

Bàn làm nguội rãnh T

Chi phí phụ thuộc vào:

• Kích thước.
• Vật liệu gang.
• Cấp chính xác.
• Số lượng rãnh T.

Thông thường chi phí đầu tư ban đầu tương đối cao.

Bàn hàn 3D

Ngoài chi phí bàn, doanh nghiệp còn phải đầu tư:

• Bộ chốt định vị.
• Kẹp nhanh.
• Khối vuông.
• Phụ kiện gá lắp.

Tổng chi phí hệ thống đôi khi cao hơn dự kiến.

9. Nên chọn bàn làm nguội rãnh T khi nào?

Bàn làm nguội rãnh T là lựa chọn phù hợp khi:

• Lắp ráp máy công nghiệp.
• Đo kiểm cơ khí.
• Chế tạo khuôn mẫu.
• Làm bệ máy.
• Cần độ cứng vững cao.
• Thường xuyên làm việc với chi tiết nặng.

10. Nên chọn bàn hàn 3D khi nào?

Bàn hàn 3D phù hợp khi:

• Chuyên hàn kết cấu thép.
• Gia công sản phẩm đa dạng.
• Thay đổi mẫu mã thường xuyên.
• Cần rút ngắn thời gian gá đặt.
• Sản xuất theo đơn hàng nhỏ lẻ.

11. Giải pháp được nhiều nhà máy áp dụng hiện nay

Nhiều doanh nghiệp cơ khí hiện đại sử dụng cả hai hệ thống:

• Bàn hàn 3D cho công đoạn hàn và định vị.
• Bàn làm nguội rãnh T cho công đoạn kiểm tra, lắp ráp và căn chỉnh.

Cách bố trí này giúp tận dụng tối đa ưu điểm của từng loại thiết bị.

12. Kết luận

Bàn làm nguội rãnh T và bàn hàn 3D đều là những giải pháp quan trọng trong ngành cơ khí nhưng được thiết kế cho những mục đích khác nhau.

Nếu doanh nghiệp cần độ cứng vững cao, khả năng chịu tải lớn và độ chính xác ổn định trong lắp ráp hoặc đo kiểm, bàn làm nguội rãnh T là lựa chọn phù hợp hơn.

Ngược lại, nếu mục tiêu là tăng tốc độ gá lắp và tối ưu công việc hàn kết cấu, bàn hàn 3D sẽ mang lại hiệu quả vượt trội.

Lựa chọn đúng sản phẩm sẽ giúp nâng cao năng suất, giảm thời gian sản xuất và tối ưu chi phí đầu tư cho nhà máy.
