Trong ngành cơ khí chính xác và đo kiểm chất lượng, bàn máp granite không chỉ là mặt chuẩn đo kiểm mà còn là nền tảng để kết hợp với nhiều thiết bị đo khác nhau. Việc sử dụng đúng thiết bị đi kèm giúp tăng độ chính xác, tối ưu thao tác và nâng cao hiệu quả kiểm tra trong phòng QC.

Vậy bàn granite thường được sử dụng cùng những thiết bị nào? Hãy cùng tìm hiểu chi tiết dưới đây.

Bàn máp granite là gì?

Bàn máp granite (granite surface plate) là mặt bàn đo kiểm được làm từ đá granite tự nhiên có độ cứng cao và bề mặt siêu phẳng.

Thiết bị này được dùng để:

• kiểm tra độ phẳng
• đo độ song song
• kiểm tra độ đảo
• setup đồ gá
• gá đặt chi tiết đo kiểm

Để phát huy tối đa hiệu quả, bàn granite thường kết hợp với nhiều thiết bị đo kiểm khác nhau.

1. Đồng hồ so

Đây là thiết bị được sử dụng phổ biến nhất với bàn granite.

Đồng hồ so dùng để:

• kiểm tra độ phẳng
• đo độ đảo
• kiểm tra độ song song
• đo sai lệch kích thước

Khi kết hợp với bàn granite:

• kết quả đo ổn định hơn
• giảm rung động
• tăng độ chính xác

👉 Đây là bộ setup gần như tiêu chuẩn trong phòng QC cơ khí.

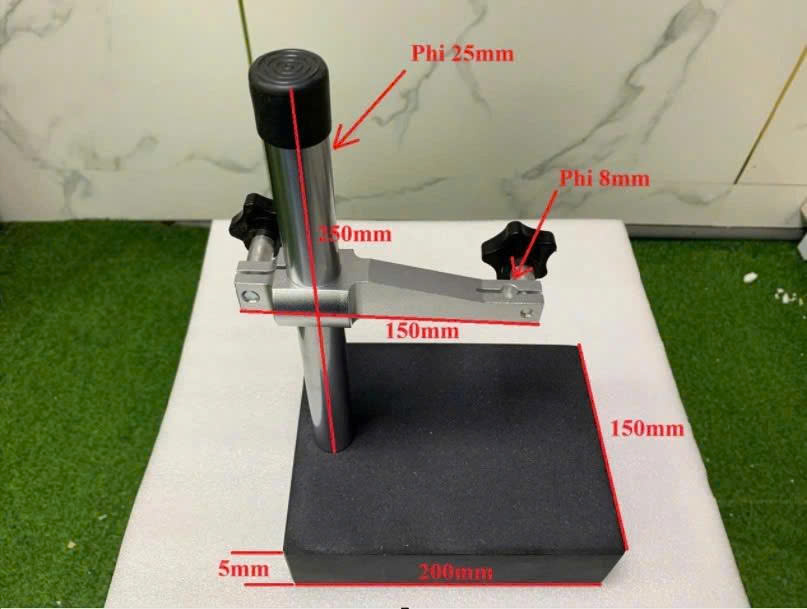

2. Đế gá đồng hồ so

Để sử dụng đồng hồ so hiệu quả cần có:

• đế gá
• tay gá
• chân đế ổn định

Đế granite gá đồng hồ so giúp:

• giữ đồng hồ chắc chắn
• giảm rung
• tăng độ ổn định phép đo

👉 Đây là phụ kiện rất quan trọng trong đo kiểm chính xác.

3. Thước đo cao (Height Gauge)

Thước đo cao thường được dùng trực tiếp trên bàn granite.

Ứng dụng:

• đo chiều cao chi tiết
• kiểm tra kích thước
• vạch dấu cơ khí
• kiểm tra độ song song

Nhờ mặt chuẩn phẳng của bàn granite:

• thước hoạt động ổn định hơn
• tăng độ chính xác khi đo

4. Khối V (V Block)

Khối V được dùng để:

• giữ trục
• gá chi tiết tròn
• kiểm tra độ đảo

Khi đặt trên bàn granite:

• độ ổn định cao
• dễ kiểm tra độ đồng tâm
• hỗ trợ đo chính xác hơn

👉 Đây là setup phổ biến trong xưởng CNC và phòng QC.

Bàn máp, bàn rà chuẩn đá granite kích thước 1000x750x150mm.

Vì sao bàn máp granite ngày càng được dùng nhiều trong ngành khuôn mẫu?

5. Căn mẫu (Gauge Block)

Căn mẫu là thiết bị dùng để:

• kiểm tra kích thước chuẩn
• setup dụng cụ đo
• calibration

Bàn granite giúp:

• tạo mặt chuẩn ổn định
• giảm sai số khi kiểm tra

6. Ê tô và đồ gá kiểm tra

Trong nhiều ứng dụng, bàn granite được dùng cùng:

• ê tô chính xác
• jig kiểm tra
• đồ gá cơ khí

Mục đích:

• cố định chi tiết
• kiểm tra độ chính xác
• setup trước gia công

👉 Rất phổ biến trong:

• khuôn mẫu
• CNC
• QA/QC

7. Máy đo chiều cao điện tử

Nhiều phòng QC hiện đại sử dụng:

• height gauge điện tử
• máy đo 2D
• thiết bị đo kỹ thuật số

Các thiết bị này yêu cầu:

• mặt chuẩn cực phẳng
• ổn định rung động

👉 Bàn granite là nền tảng gần như bắt buộc.

8. Thiết bị đo độ đảo

Khi kiểm tra:

• trục
• bạc đạn
• chi tiết quay

bàn granite giúp:

• tăng độ ổn định
• giảm rung
• nâng cao độ chính xác

9. Thiết bị calibration & đo lường

Trong phòng lab hoặc calibration:

• autocollimator
• electronic level
• thiết bị đo laser

cũng thường sử dụng cùng bàn granite.

👉 Đặc biệt với Grade 00.

Vì sao bàn granite phù hợp cho nhiều thiết bị đo?

Độ phẳng cao

Bề mặt siêu phẳng giúp:

• giảm sai số
• tăng độ ổn định phép đo

Chống rung tốt

Granite hấp thụ rung động tốt hơn kim loại.

Không gỉ sét

Giúp:

• bảo quản dễ hơn
• ổn định lâu dài

Độ ổn định nhiệt cao

Ít biến dạng theo nhiệt độ môi trường.

Những ngành sử dụng nhiều setup bàn granite

Hiện nay bàn granite được dùng nhiều trong:

• cơ khí chính xác
• CNC
• khuôn mẫu
• ô tô
• điện tử
• aerospace
• phòng QC
• phòng calibration

Lưu ý khi sử dụng thiết bị trên bàn granite

Để đảm bảo độ chính xác:

• vệ sinh mặt bàn thường xuyên
• tránh va đập mạnh
• không kéo lê thiết bị
• kiểm tra định kỳ
• dùng đúng tải trọng

👉 Đây là các yếu tố giúp duy trì độ chính xác lâu dài.

Sai lầm phổ biến khi setup thiết bị đo trên bàn granite

❌ Gá đồng hồ không chắc
❌ Đặt gần máy rung mạnh
❌ Không vệ sinh trước khi đo
❌ Dùng thiết bị kém chính xác
❌ Để tải trọng tập trung một điểm

👉 Những lỗi này có thể làm tăng sai số đáng kể.

Vì sao đầu tư đúng setup đo kiểm rất quan trọng?

Một hệ thống đo kiểm tốt giúp:

• giảm hàng lỗi
• tăng độ chính xác
• nâng cao chất lượng sản phẩm
• tối ưu QC

👉 Đây là yếu tố rất quan trọng với doanh nghiệp cơ khí hiện đại.

📞 Tư vấn setup bàn máp granite & thiết bị đo kiểm

Kết luận

Bàn máp granite có thể kết hợp với rất nhiều thiết bị đo kiểm như:

• đồng hồ so
• thước đo cao
• khối V
• căn mẫu
• đồ gá
• thiết bị calibration

Nhờ độ phẳng cao và khả năng chống rung tốt, bàn granite đã trở thành nền tảng quan trọng trong các hệ thống QC và đo kiểm cơ khí chính xác hiện đại.
