Bản vẽ bàn máp granite cần thể hiện những thông tin nào?

1. Vì sao cần bản vẽ bàn máp granite?

Bản vẽ bàn máp granite giúp xác định chính xác kích thước, cấu hình và các yêu cầu kỹ thuật trước khi gia công. Đặc biệt với bàn máp có kích thước riêng, lỗ, ren hoặc vị trí gá đặc biệt, bản vẽ giúp hạn chế sai sót trong quá trình sản xuất.

Nếu chưa có bản vẽ hoàn chỉnh, khách hàng vẫn có thể cung cấp kích thước, hình ảnh hoặc bản phác thảo để trao đổi với kỹ thuật.

2. Những thông tin cần có trên bản vẽ

Một bản vẽ bàn máp granite nên thể hiện các thông tin cơ bản sau:

Kích thước tổng thể: chiều dài, chiều rộng và chiều dày của bàn.

Cấp chính xác: xác định Grade 00, Grade 0, Grade 1 hoặc yêu cầu kỹ thuật tương ứng.

Độ phẳng: ghi rõ yêu cầu về độ phẳng nếu sản phẩm sử dụng cho đo kiểm chính xác.

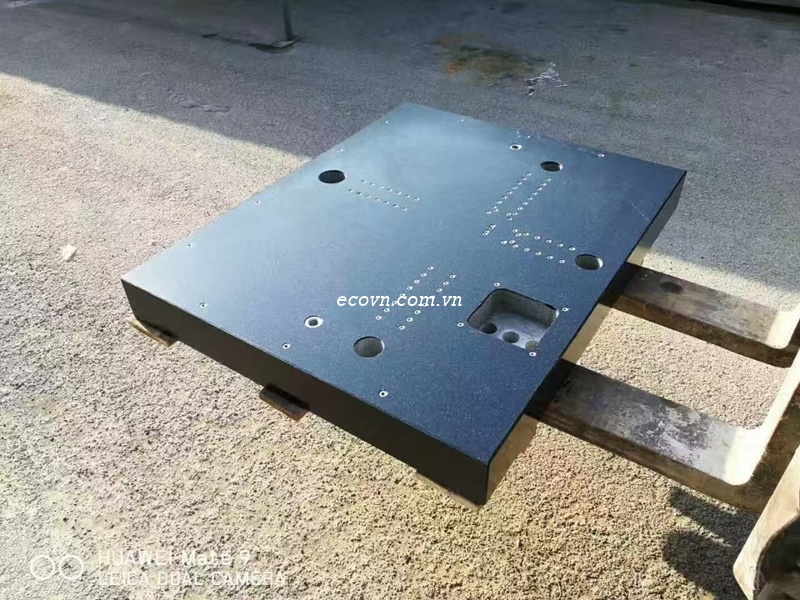

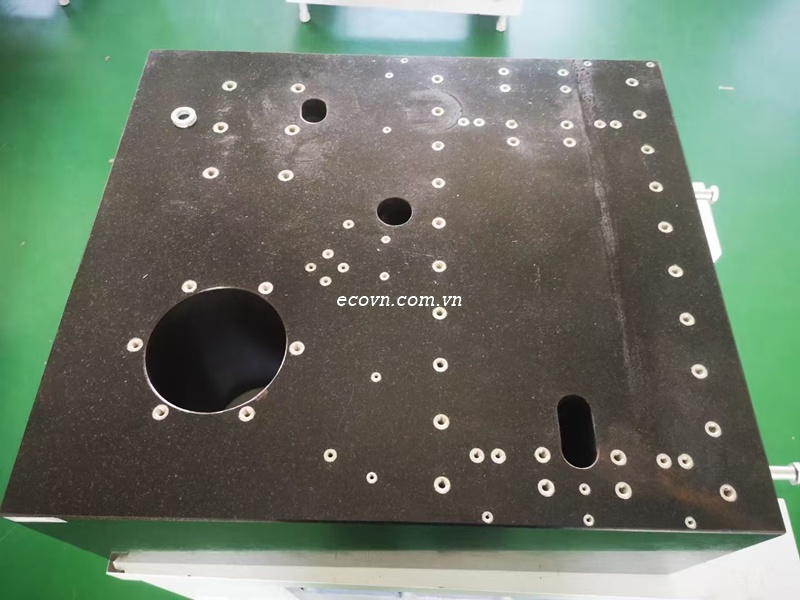

Vị trí lỗ: đường kính, số lượng và khoảng cách giữa các lỗ.

Vị trí ren: loại ren, số lượng, vị trí và chiều sâu nếu có yêu cầu.

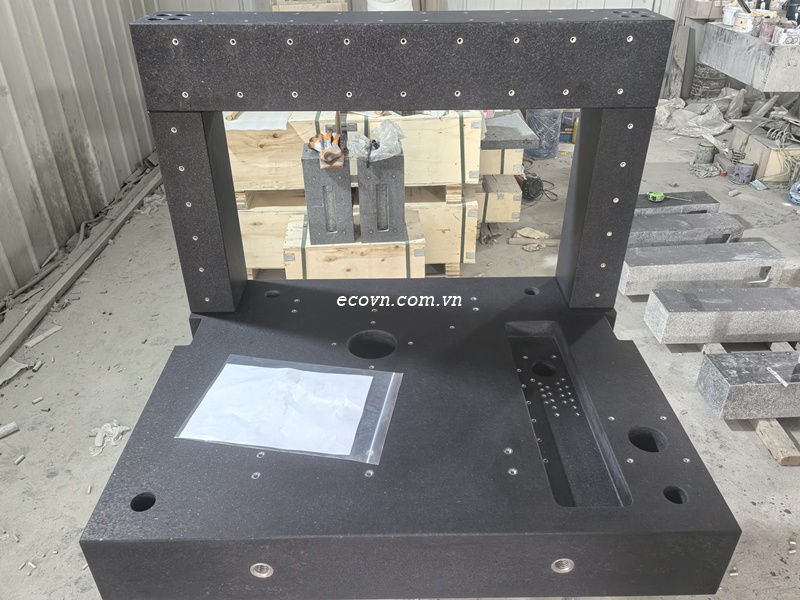

Rãnh hoặc vị trí gá: thể hiện chiều rộng, chiều sâu, chiều dài và vị trí chính xác.

Xử lý cạnh: vát mép hoặc các yêu cầu hoàn thiện cạnh.

3. Kích thước bàn máp cần ghi như thế nào?

Thông thường kích thước được thể hiện theo dạng:

Dài × Rộng × Dày

Ví dụ:

1000 × 800 × 150 mm

Việc ghi đầy đủ kích thước giúp đơn vị gia công xác định đúng cấu hình sản phẩm và tư vấn hệ thống chân đỡ nếu cần.

Nếu bàn được đặt trong một khu vực có kích thước cố định, nên cung cấp thêm kích thước không gian lắp đặt để có phương án phù hợp.

4. Có bắt buộc phải có bản vẽ CAD không?

Không nhất thiết.

Với bàn máp có cấu hình đơn giản, khách hàng có thể cung cấp kích thước và yêu cầu sử dụng.

Tuy nhiên, nếu bàn có nhiều vị trí lỗ, ren, rãnh hoặc dùng để lắp thiết bị, bản vẽ kỹ thuật sẽ giúp việc gia công chính xác và dễ nghiệm thu hơn.

Khách hàng có thể gửi bản vẽ 2D, 3D, bản phác thảo hoặc hình ảnh có kích thước để kỹ thuật kiểm tra.

5. Checklist trước khi gửi bản vẽ

Trước khi đặt gia công bàn máp granite theo bản vẽ, nên kiểm tra:

☑ Kích thước dài × rộng × dày
☑ Cấp chính xác
☑ Yêu cầu độ phẳng
☑ Vị trí lỗ và ren
☑ Rãnh hoặc vị trí gá
☑ Yêu cầu xử lý cạnh
☑ Vị trí lắp chân hoặc khung đỡ
☑ Các yêu cầu kỹ thuật đặc biệt

6. Kết luận

Một bản vẽ bàn máp granite rõ ràng giúp quá trình tư vấn, gia công và nghiệm thu thuận lợi hơn. Nếu chưa có bản vẽ hoàn chỉnh, khách hàng có thể cung cấp kích thước, hình ảnh và mục đích sử dụng để được tư vấn phương án phù hợp.
