Trong sản xuất cơ khí, đồ gá quyết định rất lớn đến độ ổn định của quá trình hàn. Một đồ gá được thiết kế tốt giúp chi tiết nằm đúng vị trí, giảm thời gian setup và hạn chế sai lệch giữa các sản phẩm.

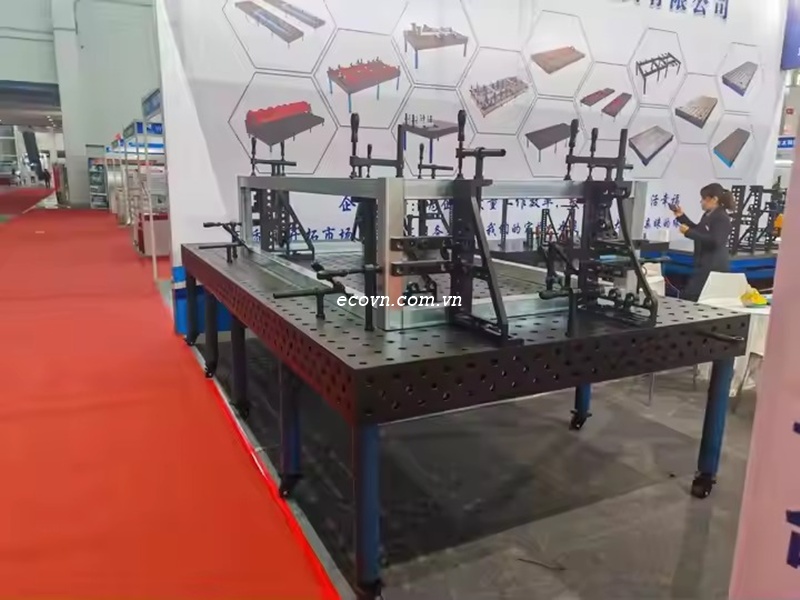

Khi sử dụng bàn hàn 3D, việc thiết kế đồ gá trở nên linh hoạt hơn nhờ hệ thống lỗ định vị và các phụ kiện có thể tháo lắp. Tuy nhiên, để đạt hiệu quả cao, kỹ thuật viên vẫn cần tuân thủ một quy trình thiết kế rõ ràng.

Dưới đây là cách xây dựng đồ gá trên bàn hàn 3D theo hướng đơn giản, dễ áp dụng trong xưởng cơ khí.

Đồ Gá Trên Bàn Hàn 3D Gồm Những Gì?

Một đồ gá cơ bản thường có ba chức năng chính: định vị, chặn và kẹp.

Các thành phần thường sử dụng gồm:

Chốt định vị để xác định vị trí chi tiết
Stopper để tạo điểm chặn
Kẹp để giữ phôi
Eke để kiểm soát góc
Thanh gá để tạo điểm liên kết
Phụ kiện hỗ trợ theo hình dạng sản phẩm

Không phải đồ gá nào cũng cần sử dụng đầy đủ tất cả phụ kiện. Nguyên tắc là chỉ sử dụng những điểm gá cần thiết để sản phẩm ổn định nhưng vẫn thuận tiện cho thao tác hàn.

Bước 1: Xác Định Sản Phẩm Và Yêu Cầu Kỹ Thuật

Trước khi bố trí đồ gá, cần hiểu rõ sản phẩm.

Các thông tin cần xác định gồm:

Kích thước tổng thể
Vật liệu
Chiều dày
Trọng lượng
Vị trí mối hàn
Dung sai kích thước
Yêu cầu về góc
Sản lượng

Đặc biệt, cần xác định những kích thước nào là kích thước quan trọng sau khi hàn.

Ví dụ, với một khung máy, độ vuông của bốn góc và khoảng cách giữa các điểm lắp đặt có thể quan trọng hơn những kích thước phụ.

Những yêu cầu này sẽ quyết định cách bố trí điểm chuẩn và vị trí kẹp.

Bước 2: Xác Định Chuẩn Gá

Đây là bước quan trọng nhất khi thiết kế đồ gá.

Trước tiên cần chọn bề mặt hoặc điểm làm chuẩn. Chuẩn nên có độ ổn định cao và dễ tiếp cận.

Một nguyên tắc thực tế là:

Chọn chuẩn trước, sau đó mới bố trí chốt và kẹp.

Nếu chọn chuẩn không hợp lý, việc điều chỉnh đồ gá về sau sẽ khó khăn và có thể làm tăng sai số.

Với kết cấu dạng khung, có thể chọn một mặt phẳng chính làm chuẩn rồi sử dụng các điểm chặn để xác định vị trí theo chiều dài và chiều rộng.

Bước 3: Bố Trí Điểm Định Vị

Sau khi xác định chuẩn, tiếp tục bố trí các điểm định vị.

Chốt định vị có nhiệm vụ hạn chế chuyển động của chi tiết theo những phương cần kiểm soát.

Không nên sử dụng quá nhiều chốt nếu không cần thiết. Việc bố trí quá nhiều điểm định vị có thể làm phức tạp quá trình gá và gây khó khăn khi đưa phôi vào hoặc lấy sản phẩm ra.

Mục tiêu là đạt được:

Đủ điểm định vị, dễ thao tác và đảm bảo độ ổn định.

Bước 4: Bố Trí Stopper

Stopper tạo ra các điểm chặn cố định cho chi tiết.

Với khung thép hoặc thép hộp, stopper thường được bố trí tại những vị trí giúp kiểm soát:

Chiều dài
Chiều rộng
Vị trí góc
Khoảng cách giữa các chi tiết

Các stopper nên được đặt sao cho người vận hành dễ tiếp cận và không cản trở mỏ hàn.

Đây là điểm thường bị bỏ qua khi thiết kế đồ gá.

Một đồ gá có thể rất chính xác nhưng nếu phụ kiện nằm ngay vị trí mối hàn thì quá trình sản xuất sẽ trở nên khó khăn.

Bước 5: Bố Trí Kẹp

Sau khi định vị và chặn sản phẩm, cần bố trí kẹp để giữ phôi.

Kẹp nên tạo lực đủ để giữ chi tiết ổn định nhưng không gây biến dạng.

Vị trí kẹp nên ưu tiên những vùng có độ cứng tốt của sản phẩm.

Không nên kẹp trực tiếp lên những khu vực mỏng hoặc dễ biến dạng nếu không cần thiết.

Ngoài ra, cần đảm bảo kẹp không cản trở đường đi của mỏ hàn và không gây khó khăn khi thao tác.

Bước 6: Kiểm Soát Biến Dạng Khi Hàn

Đây là vấn đề quan trọng với các kết cấu hàn.

Nhiệt từ quá trình hàn có thể tạo ra biến dạng. Vì vậy, đồ gá không chỉ có nhiệm vụ giữ sản phẩm đúng vị trí trước khi hàn mà còn phải hỗ trợ kiểm soát chuyển dịch trong quá trình hàn.

Một số giải pháp thường được sử dụng:

Tăng điểm giữ tại vị trí phù hợp
Sử dụng kẹp đúng hướng
Chia trình tự hàn hợp lý
Tack welding trước khi hàn hoàn thiện
Kiểm tra kích thước sau từng công đoạn

Cần phân biệt giữa việc giữ sản phẩm và ép sản phẩm về đúng kích thước. Kẹp quá mạnh không phải lúc nào cũng giúp sản phẩm chính xác hơn.

Bước 7: Kiểm Tra Khả Năng Thao Tác

Sau khi bố trí xong đồ gá, cần thử thao tác thực tế.

Kiểm tra:

Đưa phôi vào có dễ không?

Kẹp có thuận tiện không?

Mỏ hàn có tiếp cận được mối hàn không?

Có thể lấy sản phẩm ra nhanh không?

Các phụ kiện có cản trở nhau không?

Một đồ gá tốt không chỉ chính xác mà còn phải thuận tiện cho người vận hành.

Nếu phải mất nhiều thời gian để đặt phôi hoặc tháo sản phẩm, thiết kế cần được điều chỉnh.

Bước 8: Kiểm Tra Độ Chính Xác

Trước khi đưa đồ gá vào sản xuất, cần kiểm tra sản phẩm mẫu.

Có thể kiểm tra:

Kích thước tổng thể
Độ vuông
Góc
Khoảng cách giữa các điểm
Vị trí lỗ
Độ phẳng

Nếu sản phẩm đạt yêu cầu, cấu hình đồ gá có thể được ghi lại để sử dụng cho những lần sản xuất sau.

Với bàn hàn module, nên lưu lại vị trí các phụ kiện trên hệ thống lỗ để giảm thời gian setup cho những lần tiếp theo.

Những Sai Lầm Thường Gặp Khi Thiết Kế Đồ Gá

Dùng quá nhiều điểm kẹp

Quá nhiều kẹp làm tăng thời gian setup và có thể gây biến dạng sản phẩm.

Không tính đường đi của mỏ hàn

Phụ kiện đặt sai vị trí có thể che khuất mối hàn.

Không tính đến việc lấy sản phẩm ra

Đồ gá phải cho phép tháo sản phẩm sau khi hàn mà không cần tháo quá nhiều phụ kiện.

Chọn chuẩn không ổn định

Chuẩn không tốt sẽ ảnh hưởng đến toàn bộ quá trình định vị.

Không lưu lại cấu hình

Nếu không ghi lại vị trí các phụ kiện, lần setup sau có thể mất nhiều thời gian để tìm lại cấu hình phù hợp.

Làm Sao Để Tối Ưu Đồ Gá Trên Bàn Hàn 3D?

Một đồ gá hiệu quả nên đạt bốn tiêu chí:

Chính xác: đảm bảo sản phẩm nằm đúng vị trí.

Ổn định: không bị xê dịch trong quá trình hàn.

Dễ thao tác: đặt phôi và lấy sản phẩm nhanh.

Có khả năng tái sử dụng: dễ thay đổi hoặc áp dụng cho sản phẩm khác.

Với những xưởng sản xuất nhiều model, nên chuẩn hóa các loại phụ kiện và cách bố trí để kỹ thuật viên có thể thiết lập fixture nhanh hơn.

Kết Luận

Thiết kế đồ gá trên bàn hàn 3D không chỉ là việc đặt chốt và kẹp vào các lỗ trên bàn. Một hệ gá hiệu quả cần bắt đầu từ việc xác định chuẩn, bố trí điểm định vị, chặn và kẹp, sau đó kiểm tra khả năng thao tác và độ chính xác của sản phẩm.

Đối với xưởng cơ khí, nên ưu tiên thiết kế đồ gá theo nguyên tắc đủ điểm định vị, dễ thao tác, không cản trở mối hàn và có khả năng tái sử dụng.

Khi cấu hình gá đã được kiểm chứng, doanh nghiệp có thể chuẩn hóa vị trí phụ kiện để rút ngắn thời gian setup cho những lần sản xuất tiếp theo.
