Cấu Tạo Của Bàn Gang Rãnh Chữ T Và Các Bộ Phận Quan Trọng

1. Vì sao cần hiểu cấu tạo của bàn gang rãnh chữ T?

Nhiều doanh nghiệp khi mua bàn gang rãnh chữ T thường chỉ quan tâm đến kích thước và giá thành. Tuy nhiên, những yếu tố quyết định tuổi thọ, khả năng chịu tải và độ chính xác của sản phẩm lại nằm ở cấu tạo bên trong.

Hai bàn gang có cùng kích thước 2000x1500mm có thể chênh lệch giá hàng chục phần trăm do khác biệt về vật liệu, kết cấu gân chịu lực, quy trình đúc và tiêu chuẩn gia công.

Hiểu rõ cấu tạo sẽ giúp doanh nghiệp lựa chọn đúng sản phẩm phù hợp với nhu cầu sử dụng thực tế.

2. Mặt bàn gang – Bộ phận làm việc quan trọng nhất

Mặt bàn là khu vực trực tiếp tiếp xúc với chi tiết gia công, đồ gá hoặc thiết bị cần lắp đặt.

Bề mặt thường được gia công bằng máy phay CNC, máy bào hoặc mài chính xác để đảm bảo độ phẳng theo yêu cầu kỹ thuật.

Đối với các ứng dụng đo kiểm hoặc căn chỉnh thiết bị chính xác, bề mặt có thể được cạo rà thủ công nhằm đạt độ chính xác cao hơn.

Chất lượng gia công mặt bàn ảnh hưởng trực tiếp đến khả năng lắp ráp và độ chính xác của toàn bộ hệ thống.

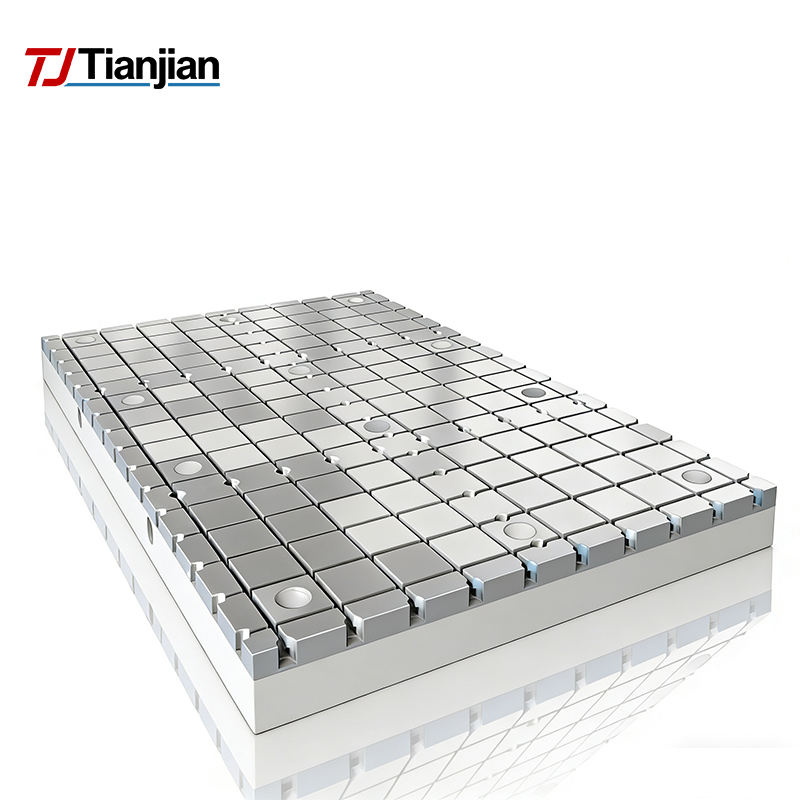

3. Hệ thống rãnh chữ T

Rãnh chữ T là đặc điểm nhận dạng quan trọng nhất của bàn gang rãnh T.

Các rãnh được bố trí song song hoặc vuông góc trên mặt bàn nhằm phục vụ việc lắp đặt:

• Bu lông chữ T.
• Bộ gá kẹp cơ khí.
• Đồ gá hàn.
• Hệ thống định vị chi tiết.
• Thiết bị kiểm tra và đo lường.

Khoảng cách giữa các rãnh thường được thiết kế theo yêu cầu sử dụng hoặc theo tiêu chuẩn DIN 650.

Việc bố trí rãnh hợp lý giúp tăng tính linh hoạt khi sử dụng và tối ưu hóa không gian làm việc.

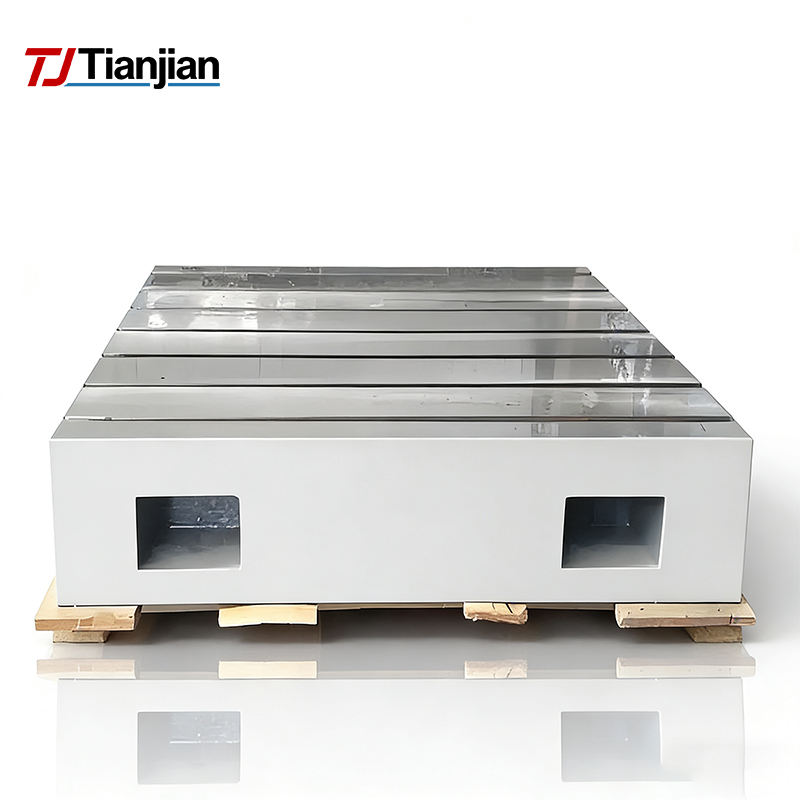

4. Thân bàn gang đúc

Thân bàn là phần kết cấu chính chịu toàn bộ tải trọng trong quá trình sử dụng.

Thông thường sản phẩm được đúc từ các loại gang:

Gang HT200

Phù hợp với các ứng dụng thông thường, tải trọng vừa phải.

Gang HT250

Là vật liệu phổ biến nhất hiện nay nhờ độ cứng tốt, khả năng giảm rung cao và độ ổn định lâu dài.

Gang HT300

Được sử dụng trong các ứng dụng yêu cầu tải trọng lớn hoặc độ cứng cao.

Trong thực tế, đa số bàn gang công nghiệp chất lượng cao đều sử dụng vật liệu HT250.

5. Hệ thống gân tăng cứng bên trong

Đây là bộ phận mà khách hàng khó nhìn thấy nhưng lại ảnh hưởng rất lớn đến chất lượng sản phẩm.

Phía dưới mặt bàn thường được thiết kế các gân chịu lực dạng lưới hoặc dạng xương cá.

Các gân này có nhiệm vụ:

• Phân bố tải trọng đồng đều.
• Tăng độ cứng vững kết cấu.
• Hạn chế biến dạng mặt bàn.
• Giảm hiện tượng võng khi chịu tải lớn.

Những bàn gang chất lượng cao thường có mật độ gân dày và được tính toán bằng phần mềm thiết kế kết cấu.

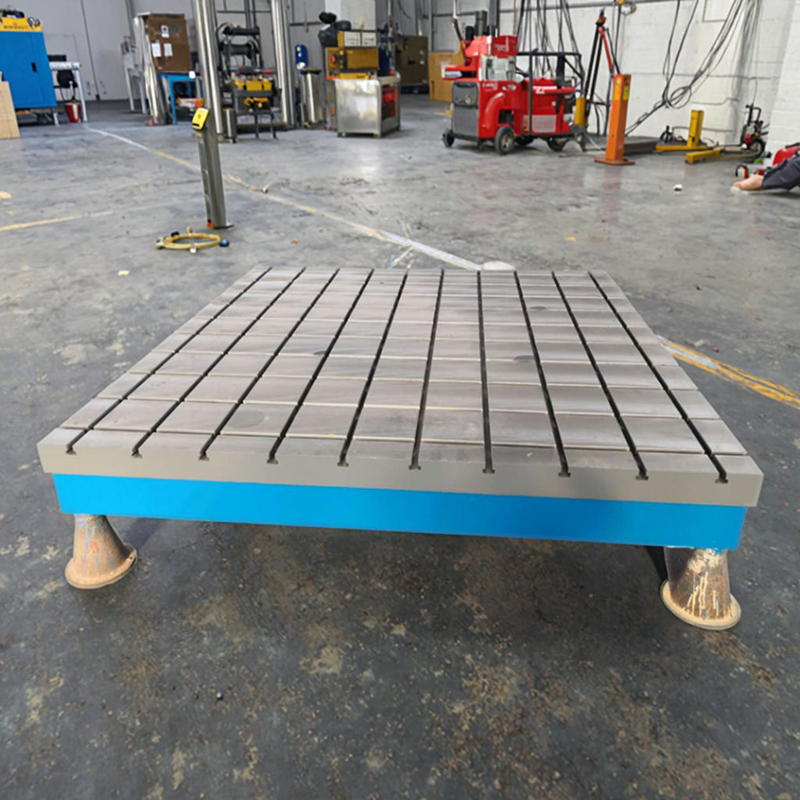

6. Hệ thống chân đỡ

Tùy theo kích thước và mục đích sử dụng, bàn gang có thể được lắp đặt theo nhiều hình thức khác nhau.

Chân thép hàn

Phù hợp với các bàn kích thước nhỏ và tải trọng trung bình.

Chân gang đúc

Mang lại độ ổn định cao hơn, thường được sử dụng trong các ứng dụng chính xác.

Móng bê tông cố định

Đối với các bàn gang kích thước lớn hoặc hệ thống sàn gang ghép modul, phương án lắp đặt trên móng bê tông là lựa chọn phổ biến.

7. Các lỗ ren và vị trí định vị

Ngoài rãnh chữ T, nhiều bàn gang còn được gia công thêm:

• Lỗ ren.
• Chốt định vị.
• Lỗ bắt bu lông.
• Vị trí lắp cảm biến hoặc thiết bị đo.

Các chi tiết này giúp tăng khả năng tích hợp với các hệ thống sản xuất hiện đại.

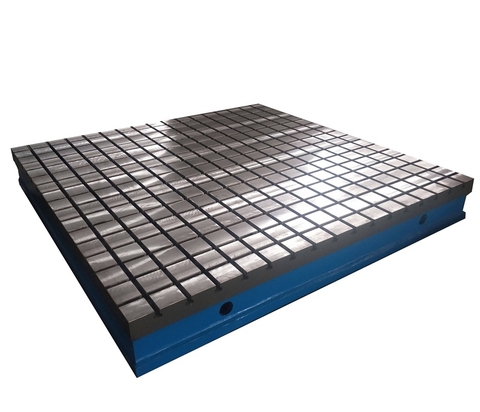

8. Quy trình khử ứng suất – Yếu tố quyết định độ bền

Sau khi đúc, vật liệu gang thường tồn tại ứng suất dư bên trong.

Nếu không được xử lý đúng cách, sản phẩm có thể bị biến dạng sau một thời gian sử dụng.

Các nhà sản xuất chất lượng cao thường áp dụng:

• Khử ứng suất tự nhiên.
• Ủ nhiệt.
• Rung khử ứng suất.

Đây là bước rất quan trọng nhưng thường bị bỏ qua khi khách hàng chỉ so sánh giá sản phẩm.

9. Những yếu tố ảnh hưởng đến chất lượng bàn gang rãnh chữ T

Khi đánh giá một sản phẩm, doanh nghiệp nên xem xét:

• Loại vật liệu gang sử dụng.
• Độ dày mặt bàn.
• Kết cấu gân tăng cứng.
• Quy trình khử ứng suất.
• Độ chính xác gia công.
• Tiêu chuẩn rãnh chữ T.
• Khả năng chịu tải thiết kế.

Đây là những yếu tố quyết định tuổi thọ và hiệu quả sử dụng trong dài hạn.

10. Kết luận

Cấu tạo của bàn gang rãnh chữ T không chỉ bao gồm mặt bàn và các rãnh gá kẹp mà còn là sự kết hợp giữa vật liệu gang chất lượng cao, hệ thống gân tăng cứng, quy trình khử ứng suất và công nghệ gia công chính xác.

Hiểu rõ cấu tạo sản phẩm sẽ giúp doanh nghiệp lựa chọn đúng giải pháp cho các ứng dụng lắp ráp máy, hàn kết cấu, đo kiểm cơ khí và chế tạo công nghiệp, đồng thời tránh được những rủi ro phát sinh trong quá trình sử dụng.
