Granite Machine Base được cấu tạo như thế nào? Phân tích chi tiết từng thành phần kỹ thuật

Trong các hệ thống máy tự động hóa, máy đo kiểm, Machine Vision hay thiết bị bán dẫn, Granite Machine Base không chỉ đóng vai trò là bệ đỡ mà còn là nền tảng quyết định độ ổn định của toàn bộ thiết bị. Một thiết kế hợp lý sẽ giúp máy vận hành chính xác, giảm rung động và duy trì độ ổn định trong thời gian dài.

Khác với suy nghĩ của nhiều người, Granite Machine Base không chỉ là một khối đá được mài phẳng. Đây là một kết cấu cơ khí hoàn chỉnh, được gia công theo bản vẽ với nhiều chi tiết kỹ thuật phục vụ cho việc lắp ráp máy.

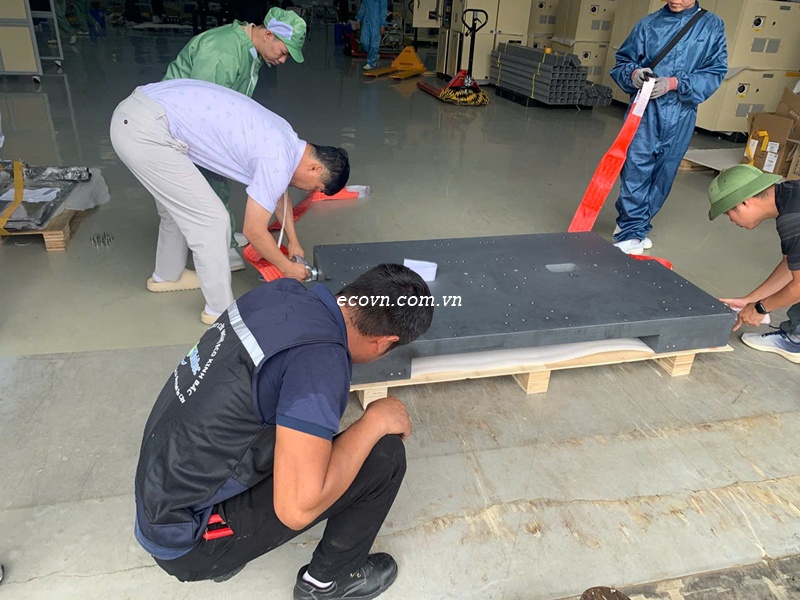

1. Khối đá granite – Nền tảng của toàn bộ kết cấu

Đá granite tự nhiên là thành phần chính của Granite Machine Base. Loại đá này được lựa chọn nhờ độ cứng cao, kết cấu ổn định và khả năng duy trì độ chính xác trong thời gian dài.

Đối với bệ máy, đá granite thường được gia công thành nhiều kích thước khác nhau theo bản vẽ thiết kế. Sau khi cắt tạo hình, các bề mặt làm việc sẽ được mài và rà để đạt độ phẳng theo yêu cầu.

Việc lựa chọn đúng loại đá ngay từ đầu giúp hạn chế nứt vỡ, biến dạng và tăng tuổi thọ của toàn bộ kết cấu.

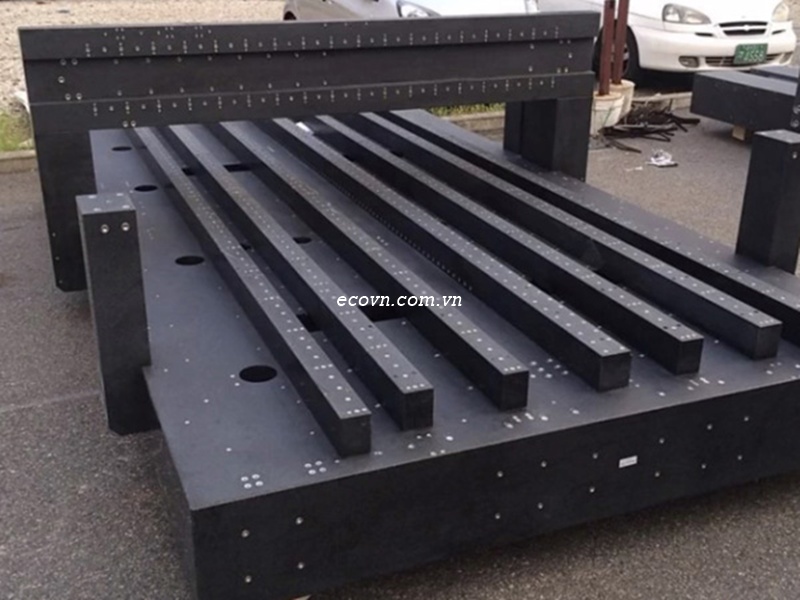

2. Insert ren – Thành phần kết nối các cụm cơ khí

Một Granite Machine Base hiện đại gần như luôn được tích hợp insert ren bằng thép không gỉ hoặc vật liệu có độ bền cao.

Các insert này được sử dụng để:

2.1 Cố định ray dẫn hướng

Ray dẫn hướng yêu cầu vị trí lắp chính xác và khả năng chịu lực ổn định. Insert ren giúp việc lắp đặt thuận tiện và đảm bảo độ chắc chắn.

2.2 Lắp động cơ và cụm truyền động

Động cơ servo, linear motor hoặc các cụm truyền động khác thường được bắt trực tiếp vào Granite Machine Base thông qua hệ thống insert ren.

2.3 Lắp camera và thiết bị đo

Đối với máy Vision hoặc AOI, camera cần được cố định trên nền có độ ổn định cao. Insert ren giúp việc lắp đặt và bảo trì dễ dàng hơn.

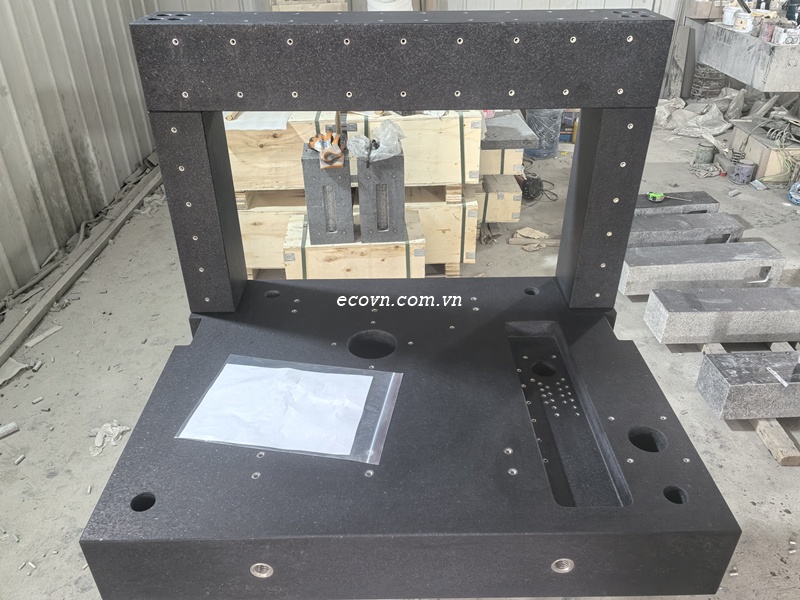

3. Lỗ định vị – Đảm bảo độ chính xác khi lắp ráp

Bên cạnh insert ren, nhiều Granite Machine Base còn được gia công lỗ định vị để sử dụng cùng chốt định vị.

Lỗ định vị có nhiệm vụ:

• Xác định chính xác vị trí của các cụm cơ khí.
• Hạn chế sai số khi tháo lắp nhiều lần.
• Giảm thời gian căn chỉnh trong quá trình lắp ráp.

Đây là chi tiết nhỏ nhưng có vai trò rất quan trọng đối với các hệ thống yêu cầu độ lặp lại cao.

4. Bề mặt lắp ghép – Yếu tố quyết định khả năng làm việc của máy

Không phải toàn bộ bề mặt Granite Machine Base đều có yêu cầu kỹ thuật giống nhau. Những khu vực dùng để lắp ray dẫn hướng, camera hoặc các cụm truyền động thường được gia công với độ chính xác cao hơn.

Các bề mặt này cần đảm bảo:

• Độ phẳng theo yêu cầu thiết kế.
• Độ song song giữa các mặt lắp ghép.
• Độ vuông góc khi cần thiết.
• Bề mặt sạch, không sứt mẻ.

Nếu bề mặt lắp ghép không đạt yêu cầu, toàn bộ hệ thống có thể phát sinh sai số trong quá trình vận hành.

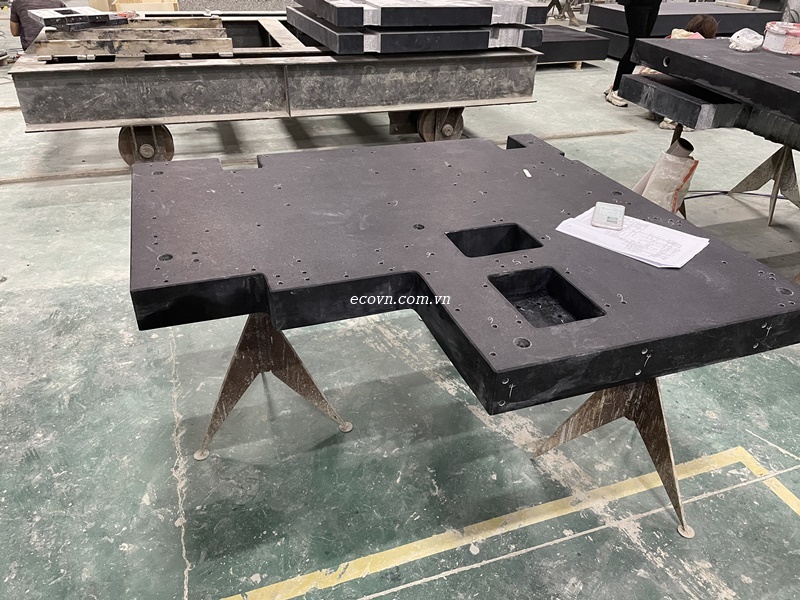

5. Chân đế và hệ thống cân bằng

Đối với các Granite Machine Base kích thước lớn, hệ thống chân đế có vai trò phân bổ tải trọng và cân bằng bệ máy.

Thông thường, chân đế được thiết kế có khả năng:

• Điều chỉnh cao độ.
• Cân bằng trên nền xưởng.
• Kết hợp với đế chống rung khi cần.
• Dễ bảo trì và thay thế.

Việc lựa chọn chân đế phù hợp sẽ giúp Granite Machine Base phát huy tối đa hiệu quả trong quá trình sử dụng.

6. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong nhiều dự án chế tạo máy, chúng tôi nhận thấy khách hàng thường tập trung vào kích thước tổng thể mà ít quan tâm đến bố trí insert ren hoặc lỗ định vị.

Thực tế, đây lại là những chi tiết ảnh hưởng trực tiếp đến quá trình lắp ráp. Nếu bố trí chưa hợp lý, kỹ sư có thể phải khoan bổ sung hoặc thay đổi kết cấu của các cụm cơ khí, làm tăng thời gian và chi phí.

Lời khuyên là nên hoàn thiện sơ đồ lắp ráp trước khi chốt bản vẽ Granite Machine Base để mọi vị trí kết nối đều được tính toán ngay từ đầu.

7. Câu hỏi thường gặp

7.1 Granite Machine Base có bắt buộc phải có insert ren không?

Không bắt buộc. Tuy nhiên, hầu hết các bệ máy trong chế tạo máy hiện nay đều sử dụng insert ren để thuận tiện cho việc lắp đặt và bảo trì.

7.2 Có thể thay đổi vị trí insert sau khi gia công không?

Có thể, nhưng việc thay đổi sau khi hoàn thiện thường tốn thời gian và chi phí hơn nhiều so với việc tối ưu ngay từ giai đoạn thiết kế.

7.3 Chân đế có được gia công cùng Granite Machine Base không?

Tùy theo yêu cầu của dự án. Nhiều khách hàng đặt hàng cả Granite Machine Base và hệ thống chân đế để đảm bảo khả năng lắp đặt đồng bộ.

7.4 Granite Machine Base có thể tích hợp thêm các chi tiết khác không?

Có. Ngoài insert ren và lỗ định vị, sản phẩm có thể được gia công thêm rãnh, hốc lắp thiết bị hoặc các bề mặt đặc biệt theo bản vẽ.
