Trong thực tế sản xuất,
rất nhiều doanh nghiệp gặp khó khăn khi đo:

• nhôm tấm mỏng
• plate aluminum CNC
• chi tiết sheet metal
• linh kiện điện tử
• housing nhôm precision

Các lỗi thường gặp:

• kết quả đo không ổn định
• chi tiết bị cong nhẹ khi gá
• thay đổi kích thước theo vị trí đặt
• đo lần nào cũng lệch khác nhau

Nguyên nhân nhiều trường hợp không nằm ở:

• máy đo
• đồng hồ
• CMM

mà lại nằm ở:

bề mặt gá và phương pháp setup.

Đó là lý do:

• bàn máp granite
• granite inspection table
• granite QC platform

được sử dụng rất nhiều trong:

• QC precision
• aerospace
• điện tử
• machining nhôm chính xác

Đây là nội dung rất đúng nhu cầu:

• kỹ sư QC
• kỹ sư cơ khí
• lập trình CMM
• quản lý chất lượng
• kỹ thuật gia công CNC

Hãy cùng phân tích thực tế dưới góc nhìn kỹ thuật.

Vì sao nhôm mỏng rất khó đo chính xác?

Nhôm có đặc điểm:

• nhẹ
• mềm hơn thép
• dễ biến dạng
• giãn nở nhiệt nhanh

Đặc biệt với:

• chi tiết mỏng
• plate lớn
• pocket CNC sâu

👉 rất dễ:

• cong nhẹ
• vênh sau gia công
• thay đổi hình dạng khi đặt lên mặt gá

Vì sao granite phù hợp để đo nhôm mỏng?

1. Độ phẳng rất cao

Granite precision:

• có độ phẳng ổn định
• ít biến dạng theo thời gian

👉 giúp:

• tạo mặt chuẩn đo chính xác.

2. Không sinh burr và trầy xước như thép

Bề mặt granite:

• mịn
• ổn định
• không gỉ

👉 phù hợp với:

• nhôm anodize
• linh kiện cosmetic
• chi tiết precision

3. Thermal stability tốt

Nhôm:

• giãn nở nhiệt nhanh

Nếu mặt gá:

• hấp thụ nhiệt mạnh
• thay đổi nhiệt độ liên tục

👉 measurement sẽ drift.

Granite:

• ổn định nhiệt tốt hơn thép.

Sai lầm phổ biến khi đo nhôm mỏng

1. Ép chi tiết quá mạnh

Nhiều kỹ thuật viên:

• dùng clamp lực lớn

👉 làm:

• chi tiết biến dạng nhẹ
• kết quả đo sai

Đặc biệt với:

• nhôm mỏng
• frame CNC nhẹ

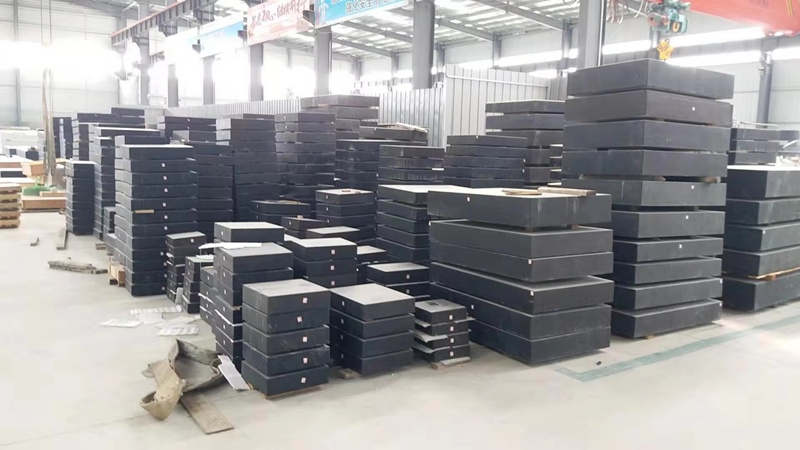

Bàn máp đá granite gia công theo yêu cầu

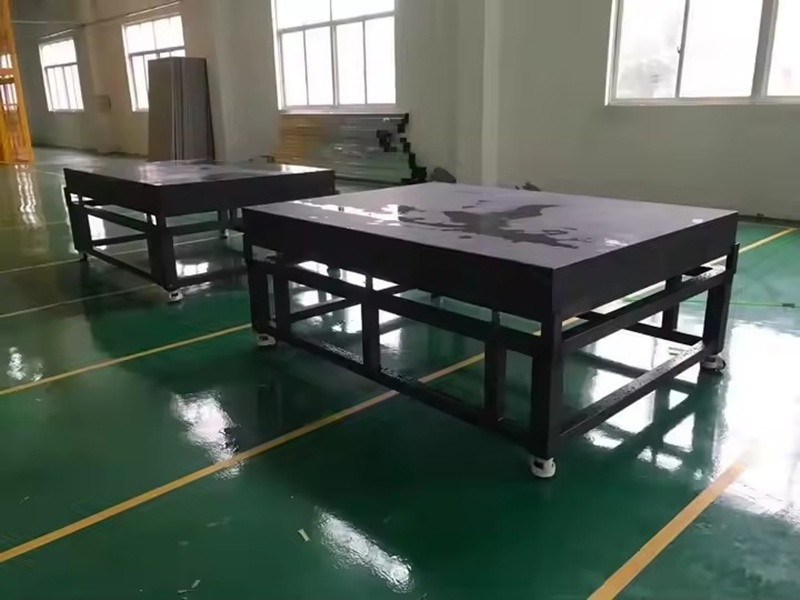

Bàn map đá granite

Thước đo

2. Đặt toàn bộ bề mặt xuống granite

Nếu chi tiết:

• đã cong nhẹ

mà ép sát toàn bộ:
👉 kết quả đo sẽ sai thực tế.

Thông thường:

• cần setup điểm đỡ hợp lý.

3. Đo ngay sau gia công

Nhôm sau CNC:

• còn nhiệt
• còn ứng suất

👉 rất dễ:

• thay đổi kích thước theo thời gian.

Vì sao nhiều xưởng đo mãi không ổn định?

Nguyên nhân phổ biến:

• bàn đo không ổn định
• mặt thép cong nhẹ
• rung nền
• setup gá sai
• nhiệt độ không kiểm soát

👉 dù máy đo tốt vẫn cho kết quả không ổn định.

Cách setup nhôm mỏng trên granite đúng kỹ thuật

Thông thường nên:

• dùng 3 điểm đỡ chuẩn
• hạn chế force clamp
• dùng support mềm phù hợp
• tránh rung nền

👉 đặc biệt quan trọng với:

• aerospace part
• aluminum precision plate
• optical housing

Có nên dùng vacuum trên granite?

Rất phù hợp với:

• nhôm mỏng
• plate lớn
• sản phẩm dễ cong

Vacuum giúp:

• giữ ổn định nhẹ nhàng
• không gây biến dạng cục bộ

Vì sao aerospace rất chuộng granite QC?

Ngành aerospace yêu cầu:

• độ chính xác cao
• repeatability ổn định
• kiểm soát deformation tốt

Do đó:

• granite inspection table
• granite metrology platform
• granite CMM base

được sử dụng rất phổ biến.

Khi nào cần granite Grade 00?

Nếu:

• tolerance rất nhỏ
• flatness precision cao
• đo optical hoặc aerospace

👉 nên dùng:

• granite Grade 00
• chống rung tốt
• kiểm soát nhiệt độ phòng QC

Sai lầm khi chọn granite cho QC nhôm

❌ Granite quá nhỏ
❌ Granite quá mỏng
❌ Đặt gần máy CNC rung mạnh
❌ Không kiểm soát nhiệt độ
❌ Dùng chân đỡ không phù hợp

👉 đều ảnh hưởng trực tiếp tới:

• độ chính xác measurement.

Xu hướng mới hiện nay

Hiện nay nhiều doanh nghiệp đang dùng:

• granite vacuum inspection
• granite CMM fixture
• modular QC granite
• granite optical measurement

Lý do:

• sản phẩm ngày càng mỏng
• tolerance ngày càng nhỏ
• AI inspection ngày càng phổ biến

Tham khảo thêm các mẫu granite QC precision

Bạn có thể tham khảo thêm:

• granite inspection table
• granite machine vision
• granite chống rung
• granite vacuum fixture

tại:

📞 Tư vấn granite đo kiểm nhôm precision

Kết luận

Bàn máp granite là giải pháp rất hiệu quả để:

• gá
• đo
• kiểm tra nhôm mỏng precision

Nhờ:

• độ phẳng cao
• thermal stability tốt
• chống rung hiệu quả

👉 granite giúp:

• tăng repeatability
• giảm sai số đo
• hạn chế biến dạng chi tiết
• nâng cao chất lượng QC precision.
