1. Đồ gá đo kiểm là gì?

Trong sản xuất cơ khí chính xác, việc đặt chi tiết đúng vị trí trước khi đo có ý nghĩa quan trọng không kém bản thân dụng cụ đo.

Đồ gá đo kiểm (Inspection Fixture) là thiết bị được thiết kế để cố định hoặc định vị chi tiết theo một chuẩn xác định, giúp quá trình kiểm tra được thực hiện nhanh chóng, ổn định và có tính lặp lại cao.

Khác với đồ gá gia công, đồ gá đo kiểm không tham gia cắt gọt vật liệu mà phục vụ cho hoạt động đánh giá chất lượng sản phẩm.

2. Vì sao không nên đặt trực tiếp mọi chi tiết lên bàn map?

Nhiều chi tiết cơ khí có hình dạng phức tạp:

• Bề mặt cong.
• Kết cấu mỏng.
• Hình dạng bất đối xứng.
• Có nhiều gân tăng cứng hoặc lỗ định vị.

Nếu đặt trực tiếp lên bàn map, chi tiết có thể không ổn định hoặc không đúng chuẩn thiết kế.

Trong trường hợp này, đồ gá đo kiểm sẽ giúp xác định đúng vị trí tham chiếu trước khi thực hiện phép đo.

3. Mối quan hệ giữa bàn map và đồ gá đo kiểm

Bàn map tạo ra mặt chuẩn có độ ổn định cao.

Đồ gá đo kiểm giúp giữ chi tiết theo đúng chuẩn định vị.

Hai thiết bị này bổ sung cho nhau:

• Bàn map đảm bảo độ phẳng của nền đo.
• Đồ gá đảm bảo vị trí của chi tiết.
• Thiết bị đo thực hiện phép kiểm tra.

Nếu thiếu một trong ba thành phần, độ tin cậy của phép đo có thể bị ảnh hưởng.

4. Khi nào doanh nghiệp nên đầu tư đồ gá đo kiểm?

Không phải mọi sản phẩm đều cần đồ gá riêng.

Tuy nhiên, doanh nghiệp nên cân nhắc đầu tư khi:

• Kiểm tra số lượng lớn.
• Có nhiều người cùng thực hiện phép đo.
• Chi tiết có hình dạng phức tạp.
• Yêu cầu rút ngắn thời gian kiểm tra.
• Muốn giảm sự phụ thuộc vào tay nghề của kỹ thuật viên.

Trong các trường hợp này, đồ gá giúp nâng cao hiệu suất và tính nhất quán.

5. Lợi ích của đồ gá đo kiểm

Việc sử dụng đồ gá phù hợp mang lại nhiều lợi ích:

• Giảm thời gian gá đặt.
• Tăng tốc độ kiểm tra.
• Giảm sai lệch giữa các lần đo.
• Hạn chế thao tác lặp lại.
• Nâng cao năng suất của phòng QC.

Đối với các dây chuyền sản xuất hàng loạt, đây là khoản đầu tư mang lại hiệu quả lâu dài.

Bàn máp đá granite gia công theo yêu cầu

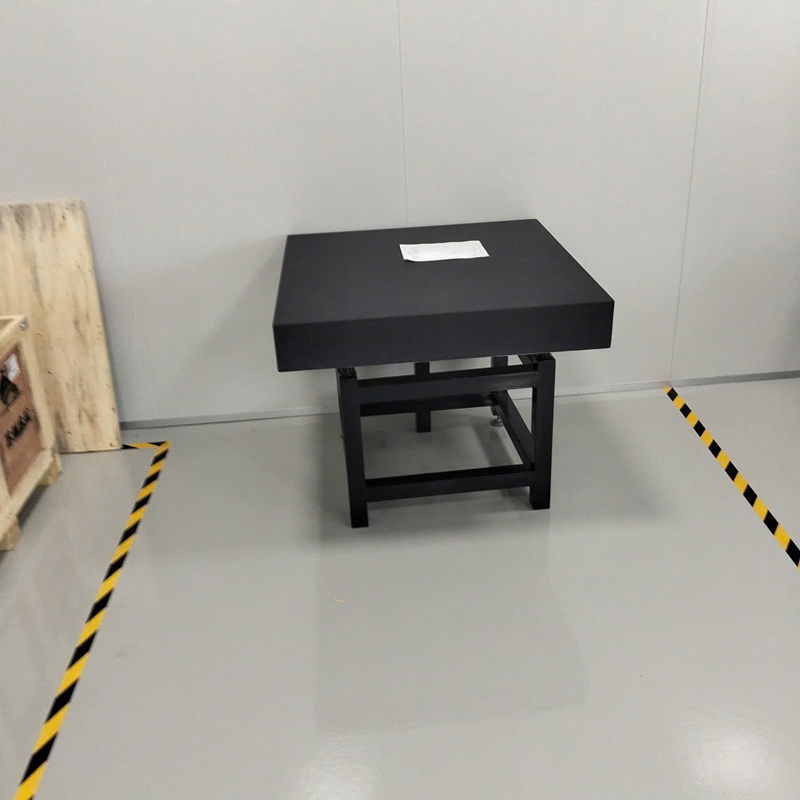

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Những lưu ý khi thiết kế đồ gá

Một đồ gá đo kiểm hiệu quả cần đáp ứng các yêu cầu:

• Định vị đúng chuẩn kỹ thuật.
• Không làm biến dạng chi tiết.
• Dễ thao tác.
• Thuận tiện vệ sinh.
• Có khả năng thay thế các chi tiết mòn.
• Phù hợp với thiết bị đo sử dụng.

Thiết kế quá phức tạp đôi khi lại làm tăng thời gian thao tác và chi phí bảo trì.

7. Ví dụ thực tế

Một doanh nghiệp sản xuất linh kiện ô tô cần kiểm tra hàng trăm chi tiết mỗi ngày.

Ban đầu, kỹ thuật viên đặt từng chi tiết trực tiếp lên bàn map và căn chỉnh bằng tay.

Sau khi chế tạo đồ gá chuyên dụng:

• Thời gian kiểm tra giảm đáng kể.
• Kết quả giữa các ca làm việc đồng đều hơn.
• Giảm số lần phải đo lại.
• Năng suất phòng QC được cải thiện.

Điều này cho thấy hiệu quả của việc kết hợp giữa mặt chuẩn và hệ thống định vị.

8. Xu hướng tự động hóa trong đo kiểm

Hiện nay, nhiều doanh nghiệp kết hợp:

• Bàn map đá granite.
• Đồ gá đo kiểm.
• Camera công nghiệp.
• Cảm biến đo.
• Thiết bị đo tự động.

Mục tiêu là giảm thao tác thủ công, tăng tốc độ kiểm tra và nâng cao độ ổn định của dữ liệu.

Đồ gá vẫn giữ vai trò quan trọng ngay cả trong các hệ thống bán tự động hoặc tự động.

9. Những sai lầm thường gặp

Một số doanh nghiệp đầu tư bàn map chất lượng cao nhưng lại sử dụng đồ gá không phù hợp.

Các lỗi phổ biến gồm:

1. Định vị sai chuẩn.
2. Kẹp quá chặt làm biến dạng chi tiết.
3. Thiết kế khó thao tác.
4. Không kiểm tra độ mòn của đồ gá.
5. Không vệ sinh bề mặt tiếp xúc.

Những sai sót này có thể ảnh hưởng trực tiếp đến độ chính xác của phép đo.

10. Kết luận

Đồ gá đo kiểm và bàn map đá granite không phải là hai thiết bị độc lập mà là hai thành phần bổ trợ trong hệ thống kiểm tra chất lượng. Khi được thiết kế và sử dụng đúng cách, đồ gá giúp định vị chi tiết chính xác, còn bàn map tạo ra mặt chuẩn ổn định để thực hiện các phép đo. Sự kết hợp này giúp doanh nghiệp rút ngắn thời gian kiểm tra, nâng cao tính lặp lại của kết quả và xây dựng quy trình đo kiểm chuyên nghiệp hơn.

Câu hỏi thường gặp

Đồ gá đo kiểm có giống đồ gá gia công không?

Không. Đồ gá gia công dùng để giữ chi tiết trong quá trình cắt gọt, còn đồ gá đo kiểm dùng để định vị chi tiết khi kiểm tra chất lượng.

Có phải mọi sản phẩm đều cần đồ gá đo kiểm?

Không. Đồ gá thường mang lại hiệu quả cao đối với các sản phẩm sản xuất hàng loạt hoặc có yêu cầu kiểm tra lặp đi lặp lại.

Đồ gá có thể sử dụng trên mọi loại bàn map không?

Có, miễn là kích thước và phương pháp định vị phù hợp với bề mặt làm việc của bàn map.
