Các dung sai hình học quan trọng trên Granite Machine Base mà kỹ sư thiết kế cần kiểm soát

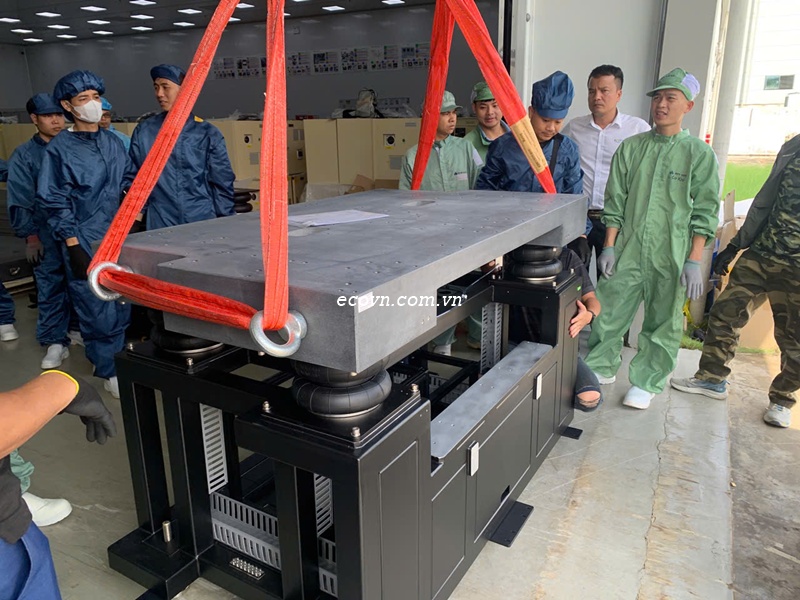

Trong các dự án chế tạo máy chính xác, nhiều bản vẽ chỉ quy định kích thước chiều dài, chiều rộng và chiều cao của Granite Machine Base. Tuy nhiên, nếu chỉ kiểm soát kích thước mà không quy định dung sai hình học (Geometric Dimensioning and Tolerancing – GD&T), việc lắp ráp vẫn có thể phát sinh sai số lớn.

Dung sai hình học giúp kiểm soát mối quan hệ giữa các bề mặt, các lỗ và các chi tiết lắp ghép. Đây là cơ sở để đảm bảo ray dẫn hướng, cụm truyền động, camera Vision, robot và các cơ cấu khác hoạt động đúng như thiết kế.

Đối với Granite Machine Base, việc xác định đúng dung sai hình học giúp giảm thời gian căn chỉnh, tăng độ chính xác và đảm bảo khả năng lặp lại trong quá trình vận hành.

1. Dung sai hình học khác gì với dung sai kích thước?

Dung sai kích thước chỉ quy định khoảng sai lệch cho một kích thước cụ thể, ví dụ chiều dài hoặc đường kính lỗ.

Dung sai hình học kiểm soát:

Độ phẳng của bề mặt.

Độ song song giữa hai mặt.

Độ vuông góc.

Vị trí của lỗ.

Độ đồng tâm.

Độ đồng phẳng của nhiều bề mặt.

Một Granite Machine Base có thể đạt đúng kích thước nhưng vẫn không đạt yêu cầu lắp ráp nếu các dung sai hình học vượt quá giới hạn cho phép.

2. Độ phẳng (Flatness)

Độ phẳng là dung sai quan trọng nhất đối với Granite Machine Base.

Các bề mặt thường yêu cầu kiểm soát độ phẳng gồm:

Mặt lắp ray dẫn hướng.

Mặt lắp camera.

Mặt lắp robot.

Mặt chuẩn đo kiểm.

Mặt làm việc.

Nếu độ phẳng không đảm bảo, các cụm chuyển động sẽ phải căn shim hoặc điều chỉnh nhiều lần khi lắp ráp.

Đối với các hệ thống đo lường và tự động hóa, độ phẳng còn ảnh hưởng trực tiếp đến độ chính xác và độ lặp lại của thiết bị.

3. Độ song song (Parallelism)

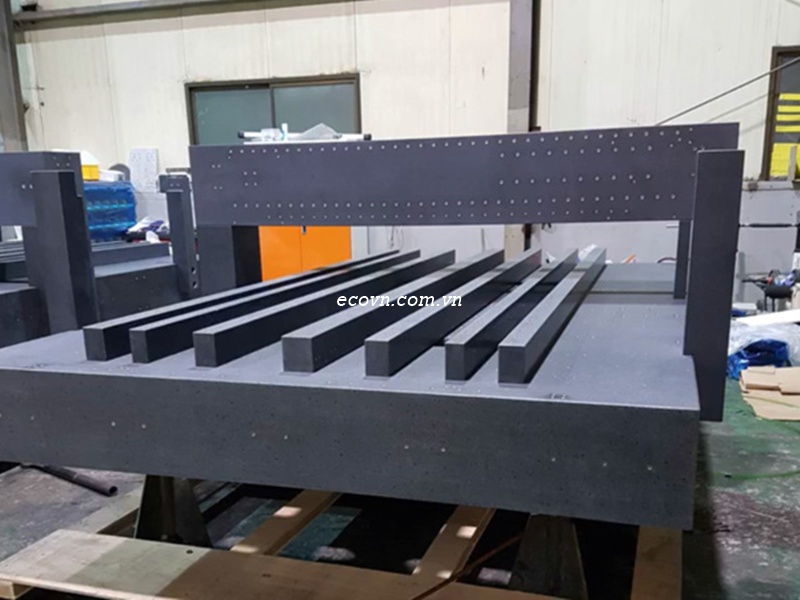

Nhiều Granite Machine Base có hai hoặc nhiều mặt lắp ghép cần song song với nhau.

Ví dụ:

Hai mặt lắp ray dẫn hướng.

Mặt lắp ray và mặt lắp bàn trượt.

Hai bề mặt dùng để gá cụm truyền động.

Nếu độ song song không đạt, ray dẫn hướng sẽ chịu tải không đều, làm tăng ma sát, giảm tuổi thọ con trượt và gây sai số chuyển động.

Đây là một trong những lỗi thường gặp khi chế tạo các bệ máy có chiều dài lớn.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

4. Độ vuông góc (Perpendicularity)

Độ vuông góc đảm bảo các bề mặt hoặc cạnh của Granite Machine Base tạo với nhau góc 90° theo yêu cầu thiết kế.

Dung sai này đặc biệt quan trọng khi:

Lắp giá đỡ camera.

Lắp trụ Z.

Lắp khung máy.

Lắp robot dạng Cartesian.

Nếu một mặt đứng không vuông góc với mặt chuẩn, toàn bộ cụm lắp phía trên sẽ bị nghiêng, dẫn đến sai số tích lũy trong quá trình làm việc.

5. Dung sai vị trí (Position)

Dung sai vị trí được áp dụng cho:

Lỗ bắt bu lông.

Insert ren.

Chốt định vị.

Các lỗ kỹ thuật.

Mục tiêu là đảm bảo tất cả các chi tiết lắp ghép đúng vị trí theo hệ Datum đã quy định trên bản vẽ.

Đây là dung sai có ảnh hưởng trực tiếp đến khả năng lắp ráp nhanh và chính xác.

6. Độ đồng phẳng (Coplanarity)

Trong nhiều thiết kế, Granite Machine Base có nhiều bề mặt riêng biệt nhưng yêu cầu cùng nằm trên một mặt phẳng.

Ví dụ:

Hai bệ lắp ray tách rời.

Các bệ lắp camera và bàn trượt.

Các gối đỡ của hệ truyền động.

Nếu các bề mặt này không đồng phẳng, việc lắp ráp sẽ phải sử dụng shim hoặc căn chỉnh thủ công, làm giảm độ cứng của toàn bộ hệ thống.

7. Khi nào cần quy định dung sai hình học?

Không phải mọi Granite Machine Base đều cần áp dụng đầy đủ các loại dung sai hình học.

Tuy nhiên, nên quy định rõ khi sản phẩm được sử dụng cho:

Máy Vision.

Máy AOI.

Máy SPI.

Máy CMM.

Máy laser.

Robot công nghiệp.

Thiết bị bán dẫn.

Máy đo chính xác.

Đối với các ứng dụng này, dung sai hình học ảnh hưởng trực tiếp đến hiệu quả vận hành và chất lượng sản phẩm cuối cùng.

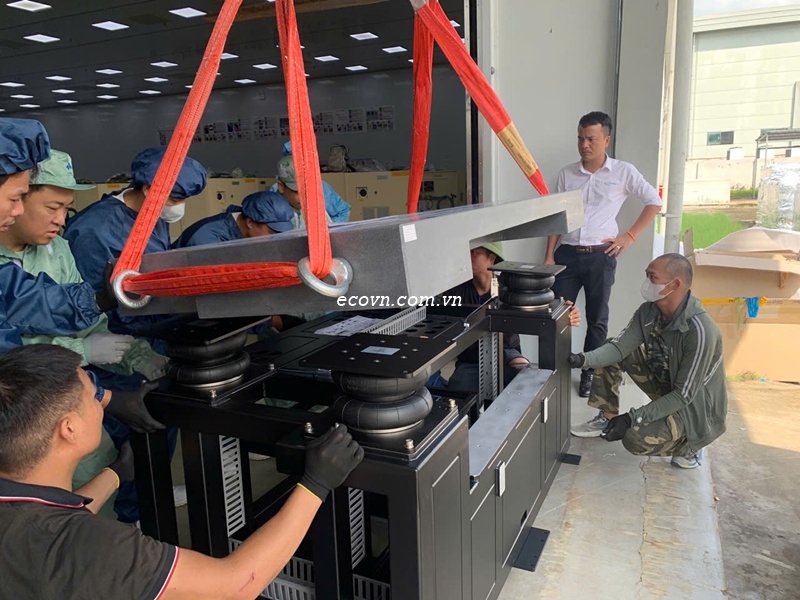

8. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong nhiều dự án, chúng tôi nhận thấy một số bản vẽ chỉ quy định kích thước mà không thể hiện yêu cầu về độ phẳng, độ song song hoặc dung sai vị trí. Điều này khiến đơn vị gia công và khách hàng có thể hiểu khác nhau về tiêu chuẩn nghiệm thu.

Khi hỗ trợ khách hàng, chúng tôi thường rà soát bản vẽ để đề xuất bổ sung các dung sai hình học cần thiết, đặc biệt tại các mặt chuẩn, vị trí lắp ray dẫn hướng và hệ thống insert ren. Cách làm này giúp giảm đáng kể thời gian căn chỉnh khi lắp máy và hạn chế phát sinh chi phí sửa đổi sau khi sản phẩm đã hoàn thiện.

9. Checklist trước khi phát hành bản vẽ

☑ Đã xác định hệ Datum A, B và C.

☑ Quy định độ phẳng cho các mặt chuẩn.

☑ Quy định độ song song giữa các mặt lắp ghép.

☑ Quy định độ vuông góc của các mặt đứng.

☑ Kiểm soát dung sai vị trí cho insert ren và chốt định vị.

☑ Thống nhất tiêu chuẩn kiểm tra với đơn vị gia công.

☑ Thể hiện đầy đủ các ký hiệu GD&T trên bản vẽ.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc phải áp dụng GD&T không?

Không bắt buộc trong mọi trường hợp. Tuy nhiên, với các hệ thống yêu cầu độ chính xác cao, việc sử dụng GD&T giúp giảm sai số lắp ráp và tạo cơ sở rõ ràng cho quá trình kiểm tra, nghiệm thu.

Dung sai hình học nào quan trọng nhất?

Điều này phụ thuộc vào ứng dụng. Trong đa số các dự án chế tạo máy, độ phẳng, độ song song và dung sai vị trí là ba nhóm cần được ưu tiên kiểm soát.

Nếu bản vẽ chưa quy định dung sai hình học thì có nên bổ sung không?

Nên. Việc bổ sung các yêu cầu cần thiết ngay từ giai đoạn thiết kế giúp thống nhất giữa đơn vị thiết kế, gia công và lắp ráp, đồng thời giảm nguy cơ phải sửa chữa sau khi hoàn thành sản phẩm.
