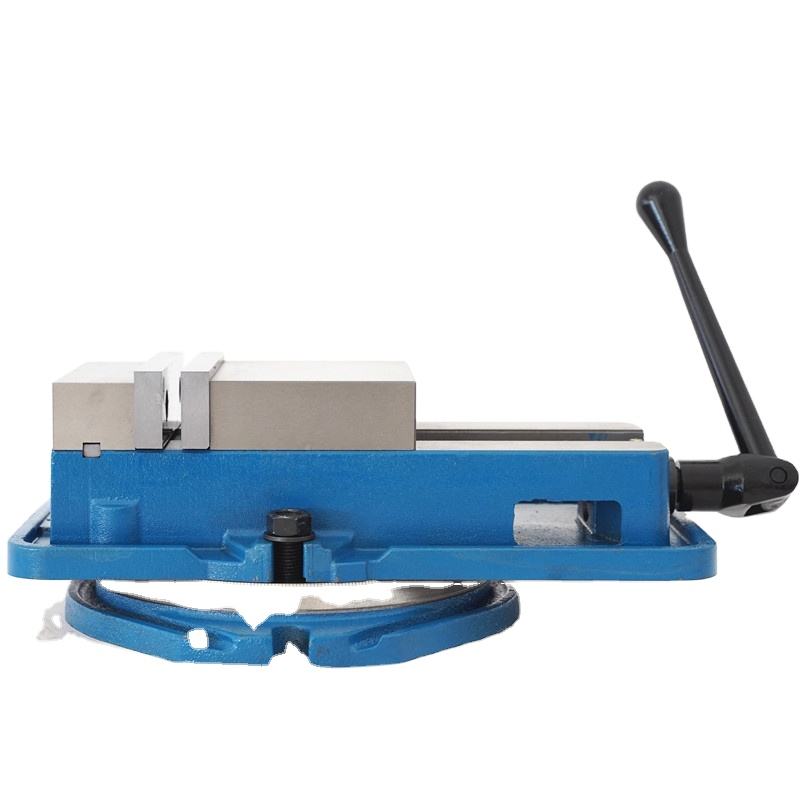

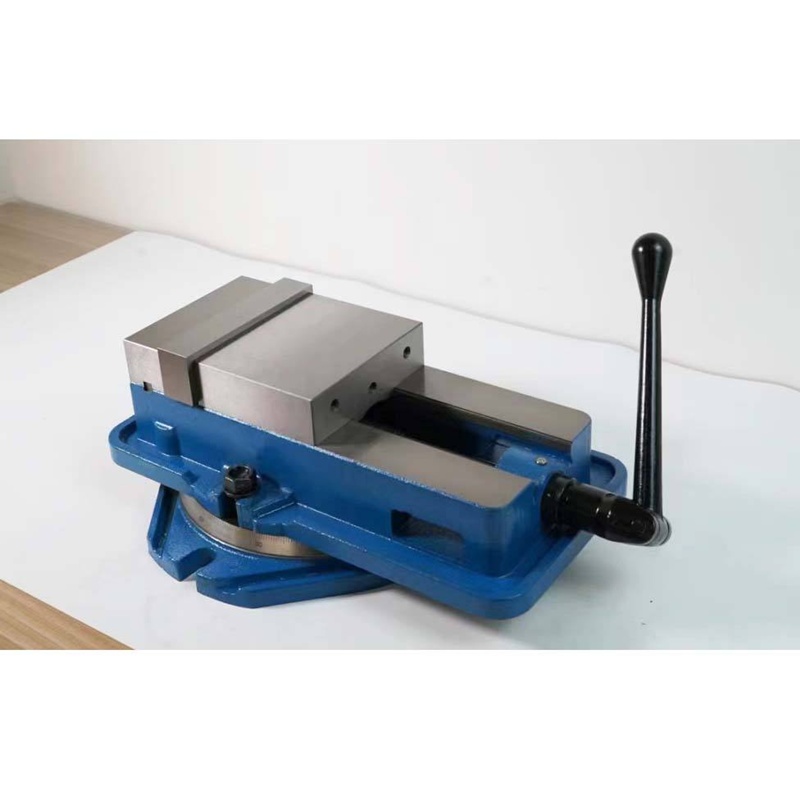

Ê tô cơ QM16100. Giải pháp kẹp phôi chính xác cho gia công cơ khí

Trong gia công cơ khí chính xác, chất lượng của đồ gá ảnh hưởng trực tiếp đến độ chính xác của chi tiết, tuổi thọ dao cắt và năng suất sản xuất. Một chiếc ê tô có lực kẹp ổn định sẽ giúp phôi không bị dịch chuyển trong quá trình cắt gọt, từ đó giảm sai số và nâng cao chất lượng bề mặt sản phẩm.

Ê tô cơ QM16100 là dòng ê tô máy phay chính xác sử dụng cơ cấu Accu-Lock, được thiết kế dành cho máy phay cơ, máy phay CNC, máy mài phẳng và trung tâm gia công CNC. Với hàm kẹp rộng 100 mm, kết cấu gang cường lực và độ chính xác cao, sản phẩm đáp ứng tốt các yêu cầu gia công khuôn mẫu, chi tiết máy và linh kiện cơ khí.

Đây là dòng ê tô được nhiều xưởng cơ khí và doanh nghiệp sản xuất lựa chọn nhờ khả năng kẹp chắc, chống nâng phôi và hoạt động bền bỉ trong môi trường làm việc liên tục. Thiết kế Accu-Lock tạo lực ép xuống khi siết, giúp hạn chế hiện tượng phôi bị nhấc lên – một ưu điểm nổi bật so với ê tô truyền thống.

1. Thông số kỹ thuật ê tô cơ QM16100

Model: QM16100

Loại sản phẩm: Ê tô máy phay Accu-Lock

Chiều rộng hàm kẹp: 100 mm

Chiều cao hàm kẹp: 32 mm

Độ mở tối đa: 100 mm

Độ song song: 0.025 mm/100 mm

Độ vuông góc: 0.025 mm/100 mm

Khối lượng tịnh: 16 kg

Ứng dụng: Máy phay cơ, máy phay CNC, máy mài phẳng, trung tâm gia công CNC

Cơ cấu truyền động: Vít me kết hợp ổ bi chặn (Thrust Needle Bearing)

Cơ cấu chống nâng phôi: Accu-Lock

Vật liệu thân: Gang cầu cường lực

2. Ê tô cơ QM16100 là gì?

Ê tô cơ QM16100 là thiết bị kẹp phôi chuyên dụng được lắp trên bàn máy phay hoặc trung tâm gia công CNC để cố định chi tiết trong quá trình gia công.

Khác với các loại ê tô thông thường, QM16100 sử dụng cơ cấu Accu-Lock giúp chuyển một phần lực siết thành lực ép xuống dưới. Nhờ đó, phôi luôn được giữ sát mặt đế, giảm đáng kể hiện tượng nâng phôi khi gia công. Đây là thiết kế phổ biến trên các dòng ê tô chính xác dùng trong gia công CNC.

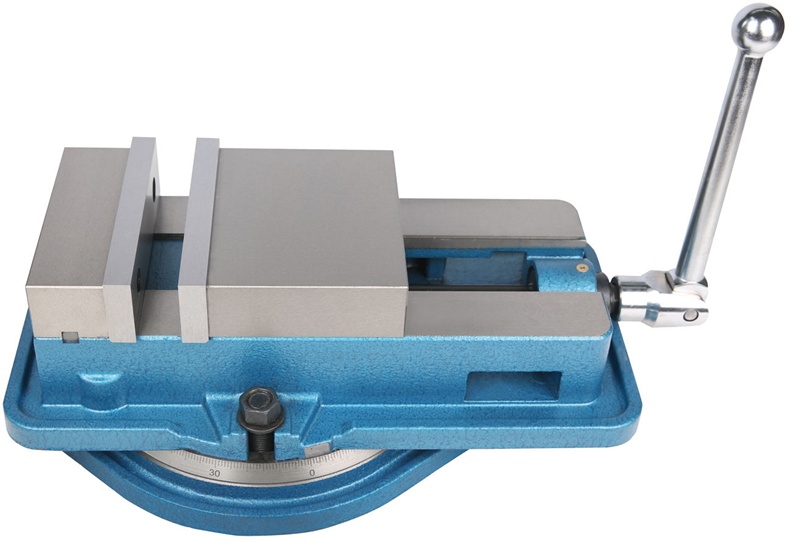

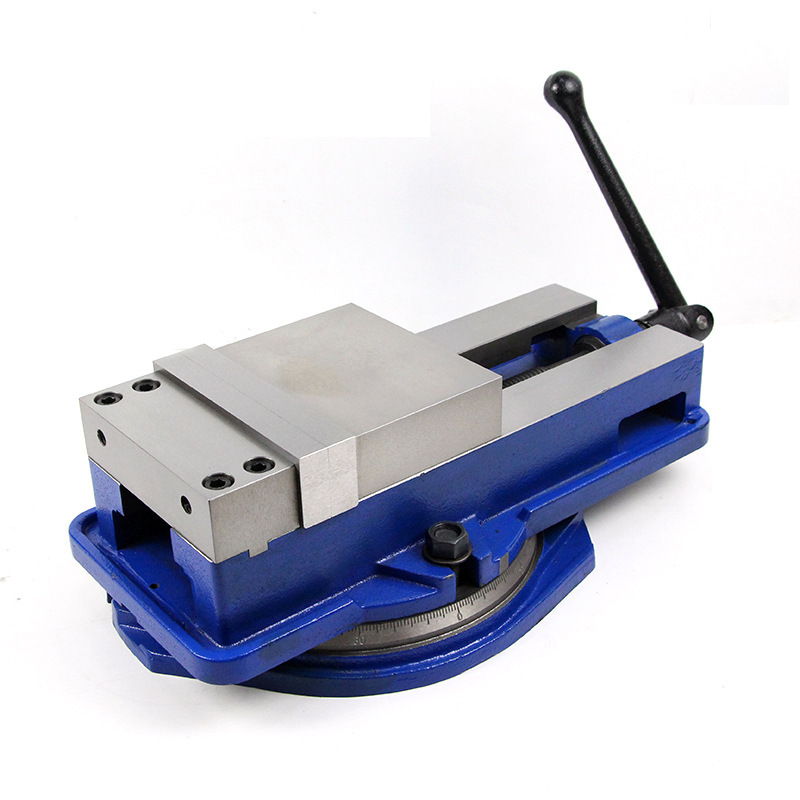

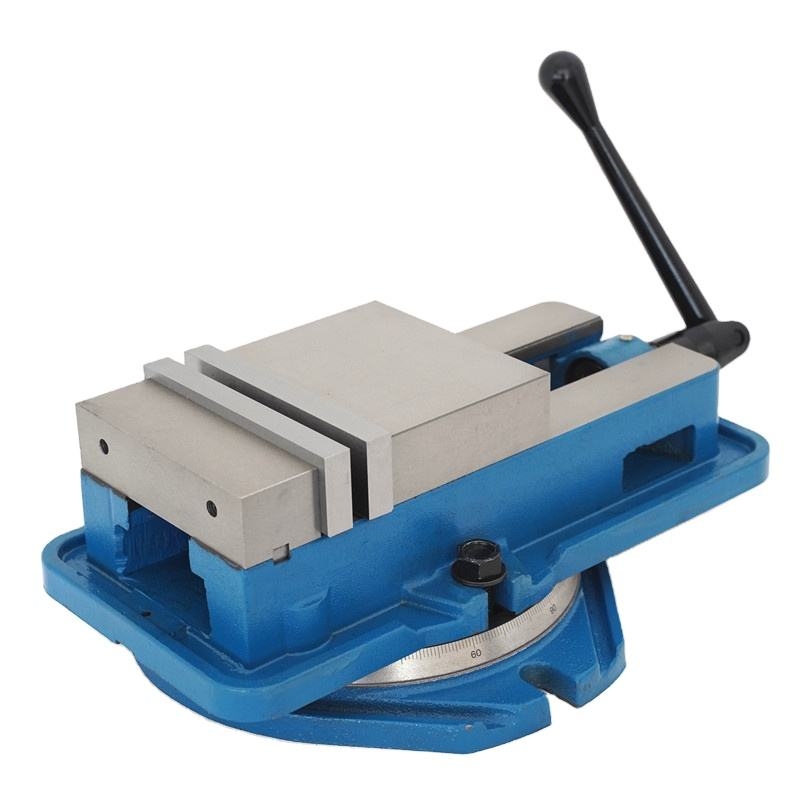

3. Cấu tạo của ê tô cơ QM16100

Ê tô QM16100 được thiết kế với kết cấu chắc chắn nhằm đảm bảo độ cứng vững và độ chính xác lâu dài.

Các bộ phận chính gồm:

• Thân ê tô bằng gang cường lực.
• Hàm kẹp cố định.
• Hàm kẹp di động.
• Vít me truyền lực.
• Ổ bi chặn giúp giảm ma sát.
• Tay quay điều khiển lực kẹp.
• Hệ thống Accu-Lock chống nâng phôi.
• Rãnh lắp bulông cố định trên bàn máy.

Toàn bộ bề mặt dẫn hướng được gia công chính xác giúp hàm kẹp di chuyển êm, hạn chế độ rơ và duy trì độ chính xác sau thời gian dài sử dụng.

4. Đặc điểm nổi bật của ê tô cơ QM16100

4.1. Độ chính xác cao

Ê tô cơ QM16100 đạt độ song song và độ vuông góc 0.025 mm/100 mm, đáp ứng yêu cầu gia công các chi tiết có dung sai nhỏ.

Độ chính xác cao giúp giảm thời gian căn chỉnh, nâng cao chất lượng bề mặt gia công và tăng khả năng lặp lại giữa các lần gá đặt.

4.2. Công nghệ Accu-Lock chống nâng phôi

Điểm nổi bật nhất của QM16100 là cơ cấu Accu-Lock.

Khi siết tay quay, hàm kẹp di động không chỉ tạo lực ép ngang mà còn tạo thêm lực ép xuống dưới. Điều này giúp:

• Giữ phôi luôn sát mặt đế.
• Hạn chế dịch chuyển khi gia công.
• Giảm sai số kích thước.
• Tăng độ ổn định khi cắt gọt.

Đây là công nghệ được sử dụng rộng rãi trên các dòng ê tô máy phay chất lượng cao.

4.3. Lực kẹp lớn

Vít me kết hợp ổ bi chặn giúp giảm ma sát và tăng hiệu quả truyền lực.

Người vận hành chỉ cần một lực siết vừa phải nhưng vẫn tạo được lực kẹp lớn, đảm bảo phôi không bị xê dịch khi gia công các vật liệu như thép, inox, gang hoặc hợp kim nhôm.

4.4. Thân gang cường lực

Thân ê tô được chế tạo từ gang cường lực có khả năng hấp thụ rung động tốt.

Ưu điểm của vật liệu này là:

• Chịu tải lớn.
• Chống biến dạng.
• Giảm rung khi cắt.
• Tăng tuổi thọ dao cắt.
• Nâng cao chất lượng bề mặt chi tiết.

4.5. Thiết kế linh hoạt

Hàm kẹp của QM16100 có thể thay đổi vị trí lắp đặt, cho phép mở rộng khả năng kẹp các chi tiết có kích thước khác nhau, đáp ứng đa dạng nhu cầu gia công.

5. Ứng dụng của ê tô cơ QM16100

Ê tô cơ QM16100 được sử dụng phổ biến trong:

• Gia công trên máy phay cơ.
• Gia công trên trung tâm CNC.
• Máy mài phẳng.
• Gia công khuôn mẫu.
• Chế tạo đồ gá.
• Gia công chi tiết máy.
• Sản xuất linh kiện ô tô, xe máy.
• Gia công linh kiện điện tử.
• Các xưởng cơ khí chính xác.

Đây là dòng ê tô phù hợp với các chi tiết có kích thước nhỏ và trung bình, yêu cầu độ chính xác cao.

6. Lợi ích khi sử dụng ê tô cơ QM16100

Lựa chọn ê tô QM16100 giúp doanh nghiệp:

• Tăng độ chính xác khi gia công.
• Giảm thời gian gá đặt.
• Hạn chế sai số do nâng phôi.
• Tăng tuổi thọ dao cắt.
• Giảm tỷ lệ sản phẩm lỗi.
• Nâng cao năng suất sản xuất.
• Đảm bảo chất lượng ổn định giữa các lô sản phẩm.
• Tiết kiệm chi phí vận hành trong dài hạn.

7. Hướng dẫn sử dụng

Để đạt hiệu quả tốt nhất, người sử dụng nên:

• Làm sạch bề mặt bàn máy trước khi lắp ê tô.
• Căn chỉnh bằng đồng hồ so.
• Cố định ê tô bằng bulông đúng lực siết.
• Đặt phôi sát đáy hàm kẹp.
• Siết tay quay vừa đủ lực.
• Kiểm tra lại vị trí phôi trước khi gia công.

Việc lắp đặt đúng kỹ thuật giúp duy trì độ chính xác và kéo dài tuổi thọ thiết bị.

8. Hướng dẫn bảo dưỡng

Để ê tô luôn hoạt động ổn định, cần thực hiện bảo dưỡng định kỳ:

• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me và các bề mặt trượt.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng.
• Kiểm tra độ song song theo định kỳ.

Bảo dưỡng đúng cách giúp thiết bị duy trì độ chính xác và giảm chi phí sửa chữa.

9. Vì sao nên lựa chọn ê tô cơ QM16100?

So với các dòng ê tô thông thường, QM16100 mang đến nhiều ưu điểm nổi bật:

• Cơ cấu Accu-Lock chống nâng phôi.
• Độ chính xác cao.
• Lực kẹp mạnh và ổn định.
• Thân gang cường lực chống rung.
• Vận hành nhẹ nhờ ổ bi chặn.
• Độ bền cao.
• Phù hợp với máy phay cơ và trung tâm gia công CNC.
• Gia công ổn định trong môi trường sản xuất liên tục.

Đây là giải pháp phù hợp cho các doanh nghiệp muốn nâng cao chất lượng gia công, tối ưu năng suất và giảm chi phí sản xuất.

10. Kết luận

Ê tô cơ QM16100 là lựa chọn đáng tin cậy cho các xưởng cơ khí và nhà máy sản xuất cần một thiết bị kẹp phôi có độ chính xác cao, lực kẹp mạnh và khả năng làm việc ổn định. Với thiết kế Accu-Lock, độ song song và độ vuông góc 0.025 mm/100 mm, cùng thân gang cường lực và cơ cấu truyền động tối ưu, sản phẩm đáp ứng hiệu quả các yêu cầu gia công trên máy phay cơ, máy mài và trung tâm gia công CNC.

Nếu bạn đang tìm kiếm một dòng ê tô máy phay 100 mm bền bỉ, chính xác và phù hợp với môi trường sản xuất công nghiệp, QM16100 là giải pháp giúp nâng cao chất lượng gia công, giảm sai số và tối ưu hiệu quả đầu tư lâu dài.
