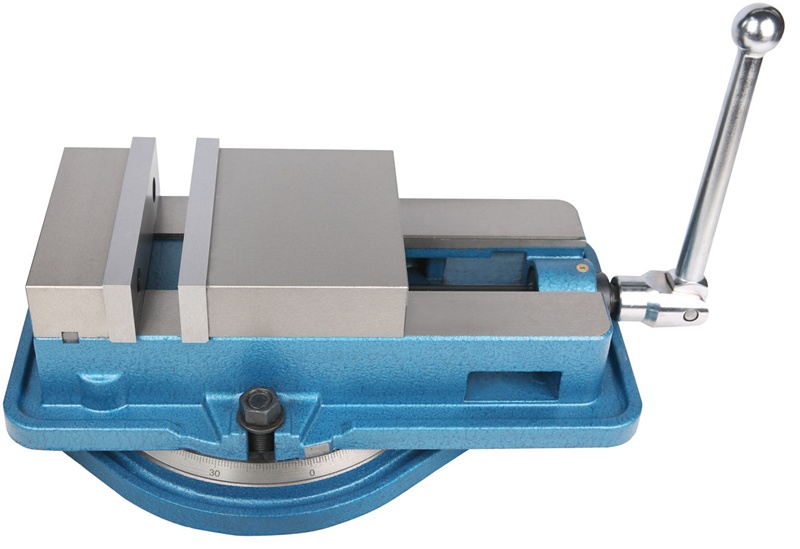

Ê tô cơ QM16160 – Giải pháp kẹp phôi chắc chắn cho gia công chi tiết kích thước lớn

Trong lĩnh vực gia công cơ khí chính xác, việc lựa chọn ê tô phù hợp không chỉ giúp giữ phôi chắc chắn mà còn ảnh hưởng trực tiếp đến độ chính xác gia công, chất lượng bề mặt và tuổi thọ dao cắt. Đối với các chi tiết có kích thước lớn hoặc yêu cầu lực cắt cao, một chiếc ê tô có kết cấu cứng vững và lực kẹp mạnh là yếu tố không thể thiếu.

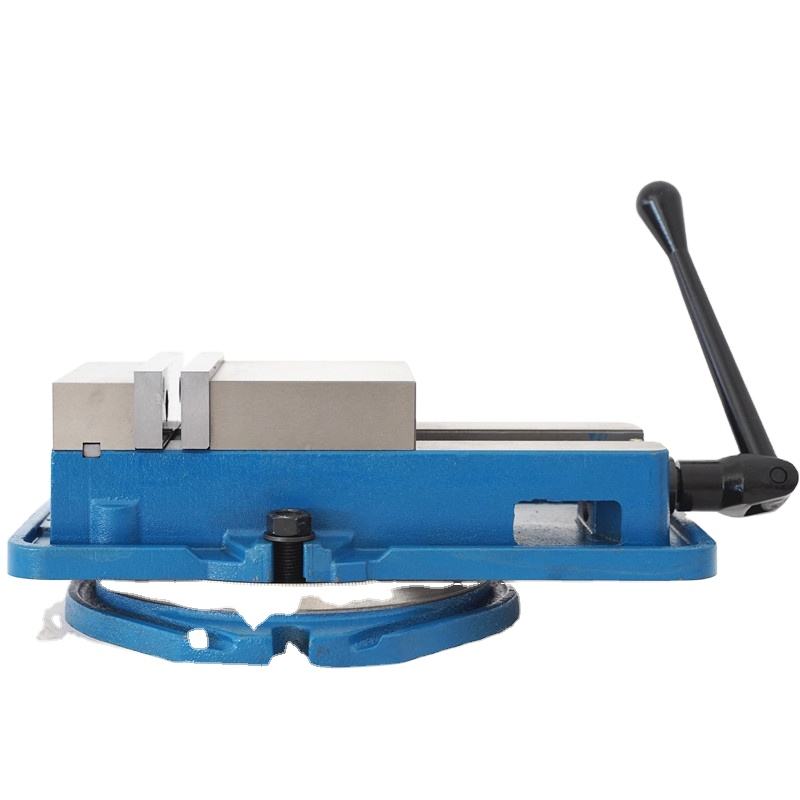

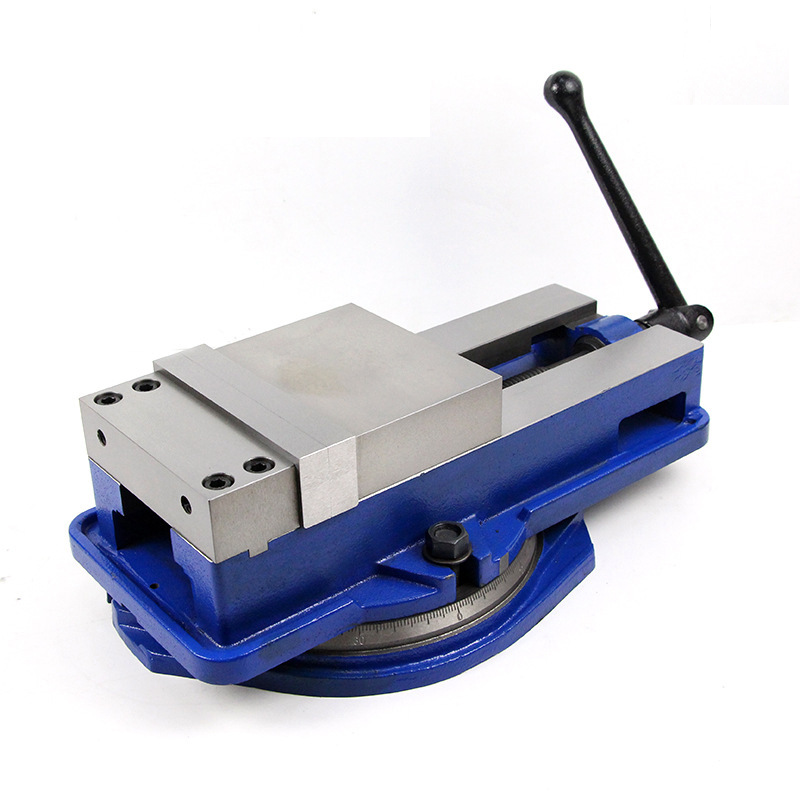

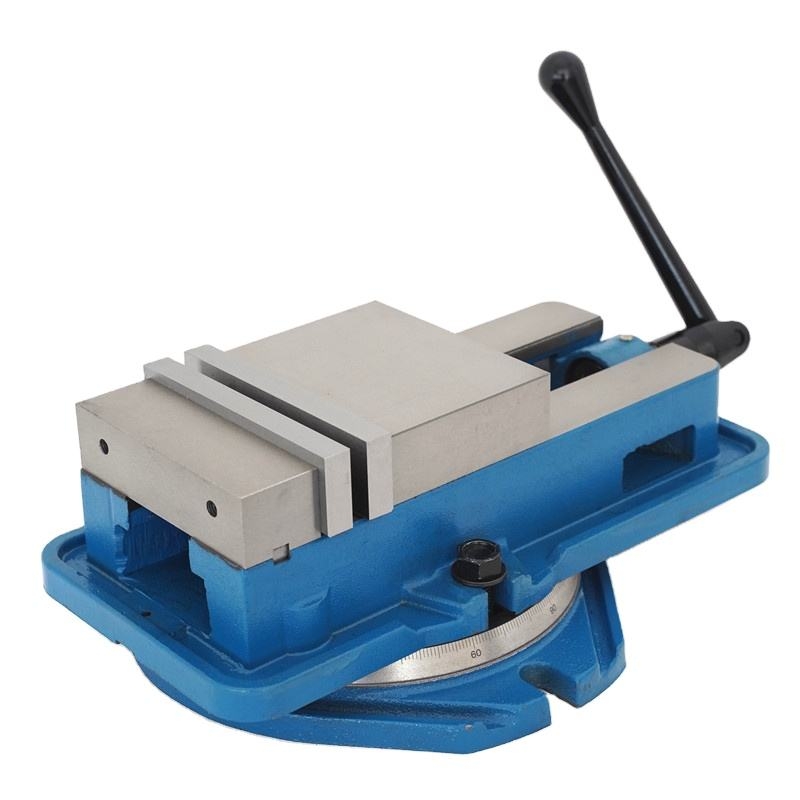

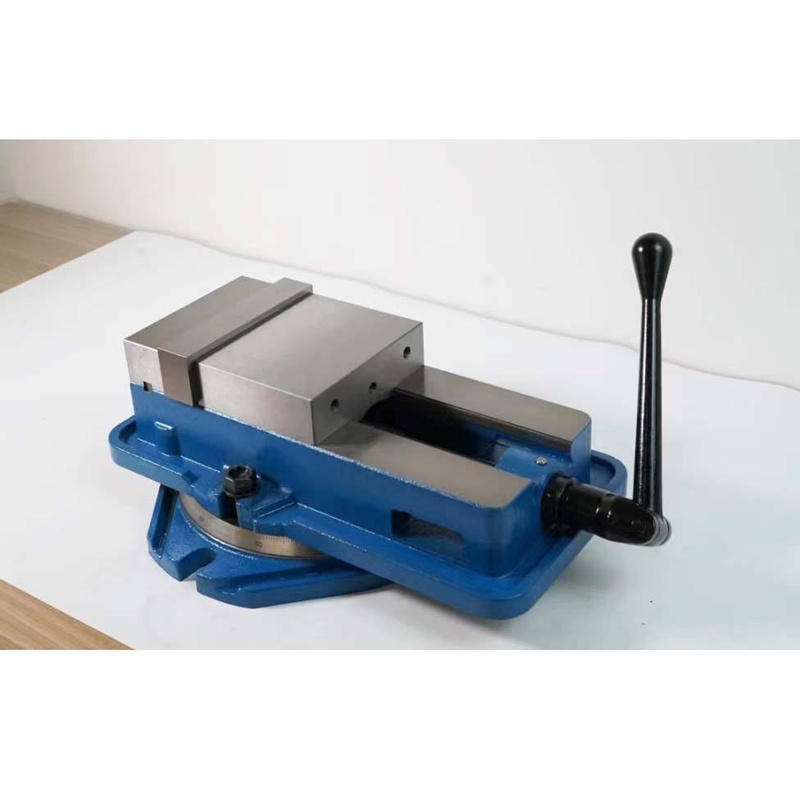

Ê tô cơ QM16160 là dòng ê tô máy phay chính xác được thiết kế theo cơ cấu Accu-Lock, giúp hạn chế hiện tượng nâng phôi khi siết. Với hàm kẹp rộng 160 mm, lực kẹp lớn, thân gang cường lực và độ chính xác cao, sản phẩm đáp ứng hiệu quả nhu cầu gia công trên máy phay cơ, máy phay CNC, máy mài phẳng và trung tâm gia công CNC. Dòng QM16 được sử dụng phổ biến trong gia công chính xác nhờ khả năng chống nâng phôi, độ song song và độ vuông góc cao.

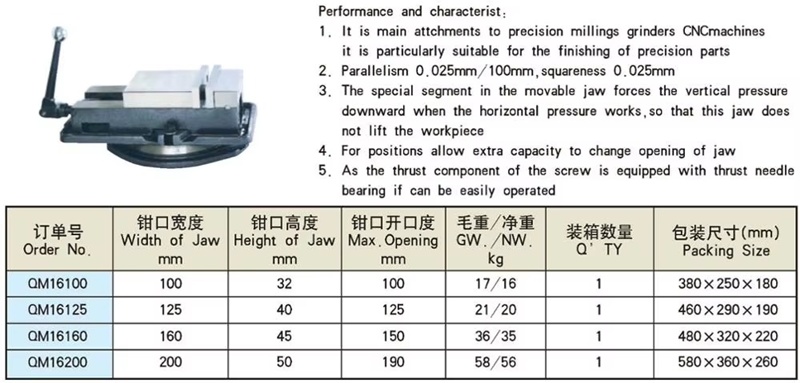

1. Thông số kỹ thuật ê tô cơ QM16160

Model: QM16160

Loại sản phẩm: Ê tô máy phay Accu-Lock

Chiều rộng hàm kẹp: 160 mm

Chiều cao hàm kẹp: 45 mm

Độ mở tối đa: 150 mm

Độ song song: 0.025 mm/100 mm

Độ vuông góc: 0.025 mm/100 mm

Khối lượng tịnh: 35 kg

Ứng dụng: Máy phay cơ, máy phay CNC, máy mài phẳng, trung tâm gia công CNC

Cơ cấu truyền động: Vít me kết hợp ổ bi chặn (Thrust Needle Bearing)

Cơ cấu chống nâng phôi: Accu-Lock

Vật liệu thân: Gang cường lực

Thông số trên được xây dựng theo catalogue dòng QM16160 mà bạn đã cung cấp trong cuộc trao đổi trước.

2. Đặc điểm nổi bật của ê tô cơ QM16160

2.1. Cơ cấu Accu-Lock chống nâng phôi

Điểm nổi bật của QM16160 là cơ cấu Accu-Lock giúp chuyển một phần lực siết thành lực ép xuống bề mặt đế. Nhờ đó, phôi luôn được giữ sát mặt đế trong quá trình gia công.

Thiết kế này mang lại nhiều lợi ích:

• Giảm hiện tượng nâng phôi.
• Tăng độ chính xác khi phay.
• Hạn chế dịch chuyển chi tiết.
• Giảm thời gian căn chỉnh.
• Nâng cao chất lượng sản phẩm sau gia công.

Đây là ưu điểm nổi bật của dòng ê tô Accu-Lock so với ê tô cơ truyền thống.

2.2. Độ chính xác cao

Ê tô QM16160 đạt:

• Độ song song 0.025 mm/100 mm.
• Độ vuông góc 0.025 mm/100 mm.

Độ chính xác này giúp đáp ứng các yêu cầu gia công khuôn mẫu, chi tiết máy và linh kiện cơ khí có dung sai nhỏ.

Đối với các doanh nghiệp gia công hàng loạt, độ lặp lại cao còn giúp giảm thời gian kiểm tra và nâng cao năng suất sản xuất.

2.3. Lực kẹp mạnh

QM16160 được trang bị cơ cấu vít me kết hợp ổ bi chặn giúp giảm ma sát trong quá trình truyền lực.

Ưu điểm của thiết kế này gồm:

• Tay quay nhẹ.
• Lực kẹp lớn.
• Giữ phôi ổn định.
• Hạn chế trượt phôi khi cắt gọt.

Điều này đặc biệt quan trọng khi gia công thép hợp kim, inox hoặc các chi tiết có kích thước lớn.

2.4. Thân gang cường lực

Thân ê tô được đúc từ gang cường lực có khả năng chịu tải và chống rung hiệu quả.

Những ưu điểm nổi bật gồm:

• Chịu tải lớn.
• Hạn chế biến dạng.
• Giảm rung khi gia công.
• Cải thiện chất lượng bề mặt chi tiết.
• Tăng tuổi thọ dao cắt.

Kết cấu cứng vững giúp ê tô hoạt động ổn định ngay cả trong môi trường sản xuất liên tục.

2.5. Thiết kế phù hợp nhiều loại phôi

Với hàm kẹp rộng 160 mm, QM16160 phù hợp để gia công nhiều loại chi tiết có kích thước vừa và lớn.

Ngoài ra, dòng QM16 còn có khả năng thay đổi vị trí lắp hàm kẹp nhằm mở rộng phạm vi kẹp đối với một số cấu hình sản phẩm, tăng tính linh hoạt trong quá trình sử dụng.

3. Ứng dụng của ê tô cơ QM16160

Ê tô QM16160 được sử dụng rộng rãi trong nhiều lĩnh vực cơ khí như:

• Gia công trên máy phay cơ.
• Gia công trên trung tâm CNC.
• Máy mài phẳng.
• Gia công khuôn mẫu.
• Chế tạo đồ gá.
• Gia công chi tiết máy.
• Gia công linh kiện ô tô và xe máy.
• Gia công thiết bị công nghiệp.
• Nhà máy sản xuất cơ khí chính xác.

Nhờ khả năng kẹp chắc chắn và độ chính xác cao, sản phẩm phù hợp với các doanh nghiệp yêu cầu chất lượng gia công ổn định.

4. Lợi ích khi sử dụng ê tô cơ QM16160

Lựa chọn QM16160 mang lại nhiều lợi ích:

• Kẹp phôi chắc chắn.
• Giảm sai số gia công.
• Hạn chế hiện tượng nâng phôi.
• Tăng năng suất sản xuất.
• Rút ngắn thời gian gá đặt.
• Kéo dài tuổi thọ dao cắt.
• Giảm tỷ lệ sản phẩm lỗi.
• Tiết kiệm chi phí vận hành trong dài hạn.

Đây là giải pháp phù hợp cho các xưởng cơ khí đang muốn nâng cao chất lượng gia công và tối ưu hiệu quả sản xuất.

5. Hướng dẫn sử dụng và bảo dưỡng

Để ê tô hoạt động ổn định và duy trì độ chính xác lâu dài, nên thực hiện các bước sau:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Siết chặt bu lông cố định.
• Đặt phôi sát đáy hàm kẹp trước khi siết.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me và các bề mặt trượt định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Bảo quản nơi khô ráo và phủ dầu chống gỉ khi không sử dụng.

Bảo dưỡng định kỳ giúp kéo dài tuổi thọ của thiết bị và duy trì chất lượng gia công ổn định.

6. Vì sao nên lựa chọn ê tô cơ QM16160?

QM16160 là lựa chọn phù hợp cho các doanh nghiệp cần gia công chi tiết có kích thước lớn hơn so với dòng QM16100 và QM16125.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 160 mm.
• Lực kẹp mạnh và ổn định.
• Cơ cấu Accu-Lock chống nâng phôi.
• Độ chính xác cao.
• Thân gang cường lực chống rung.
• Vận hành nhẹ nhờ ổ bi chặn.
• Phù hợp với máy phay cơ và trung tâm gia công CNC.
• Độ bền cao, đáp ứng môi trường sản xuất công nghiệp.

Đây là giải pháp đầu tư hiệu quả giúp doanh nghiệp giảm sai số, nâng cao chất lượng sản phẩm và tối ưu chi phí sản xuất.

7. Câu hỏi thường gặp

Ê tô cơ QM16160 phù hợp với loại máy nào?

Sản phẩm phù hợp với máy phay cơ, máy phay CNC, máy mài phẳng và trung tâm gia công CNC.

Cơ cấu Accu-Lock có tác dụng gì?

Accu-Lock giúp tạo lực ép xuống khi siết hàm kẹp, hạn chế hiện tượng nâng phôi, giữ chi tiết ổn định và nâng cao độ chính xác trong quá trình gia công.

QM16160 phù hợp với loại chi tiết nào?

Với hàm kẹp rộng 160 mm và lực kẹp lớn, QM16160 thích hợp để gia công các chi tiết có kích thước vừa và lớn, đặc biệt trong lĩnh vực khuôn mẫu, đồ gá và chi tiết máy.

8. Kết luận

Ê tô cơ QM16160 là dòng ê tô máy phay chính xác được thiết kế để đáp ứng yêu cầu gia công trong các xưởng cơ khí và nhà máy sản xuất hiện đại. Với hàm kẹp rộng 160 mm, độ mở tối đa 150 mm, độ song song và độ vuông góc đạt 0.025 mm/100 mm, cùng cơ cấu Accu-Lock chống nâng phôi, sản phẩm giúp giữ phôi chắc chắn, giảm sai số và nâng cao chất lượng gia công.

Nếu doanh nghiệp của bạn cần một dòng ê tô máy phay 160 mm có độ cứng vững cao, lực kẹp mạnh và khả năng làm việc ổn định trên máy phay hoặc trung tâm gia công CNC, QM16160 là lựa chọn phù hợp để nâng cao năng suất, tối ưu chi phí và đảm bảo chất lượng sản phẩm trong quá trình sản xuất.
