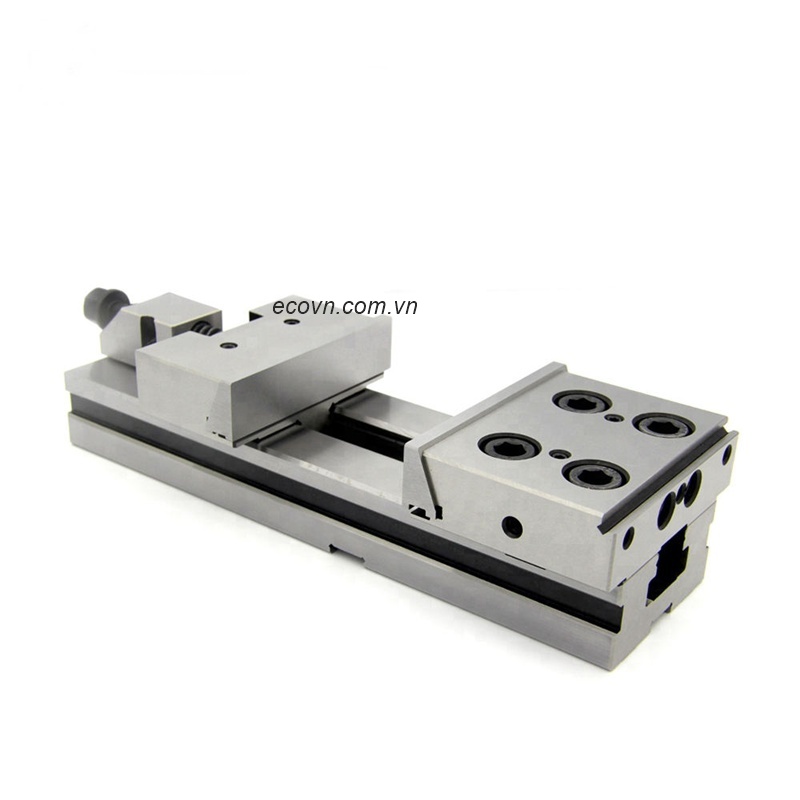

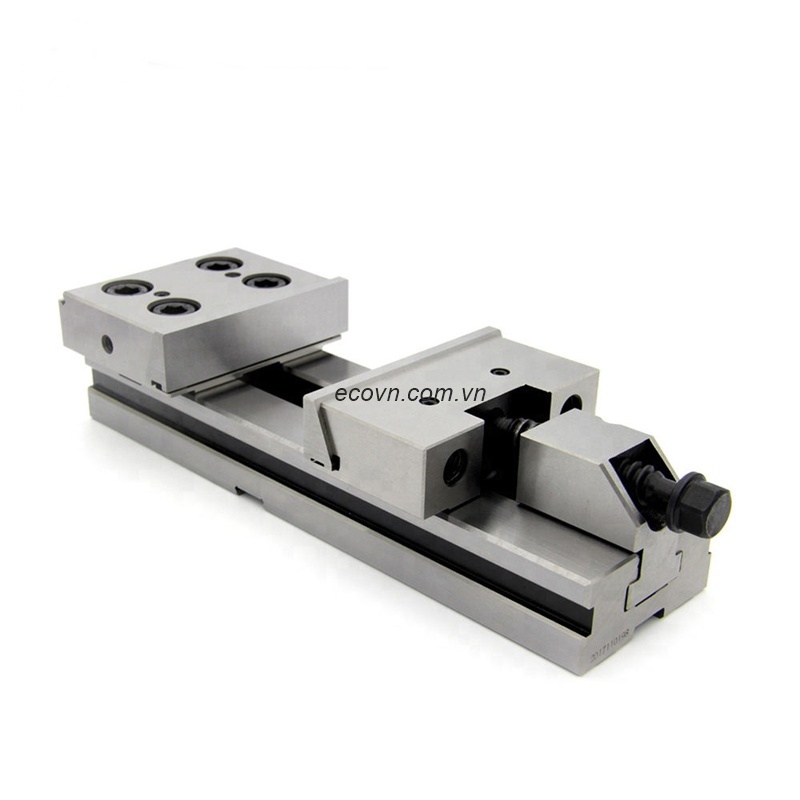

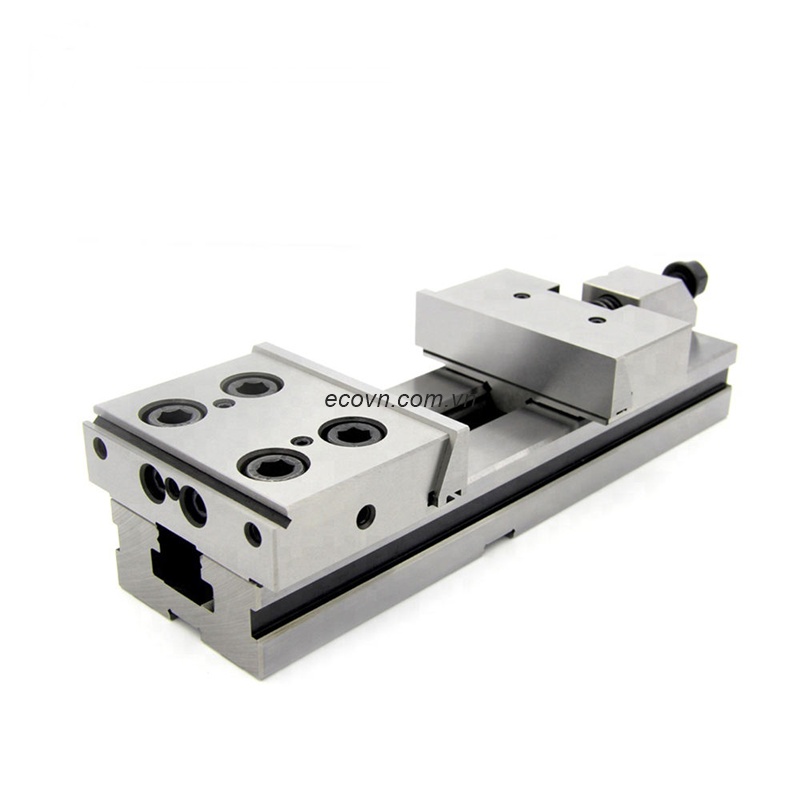

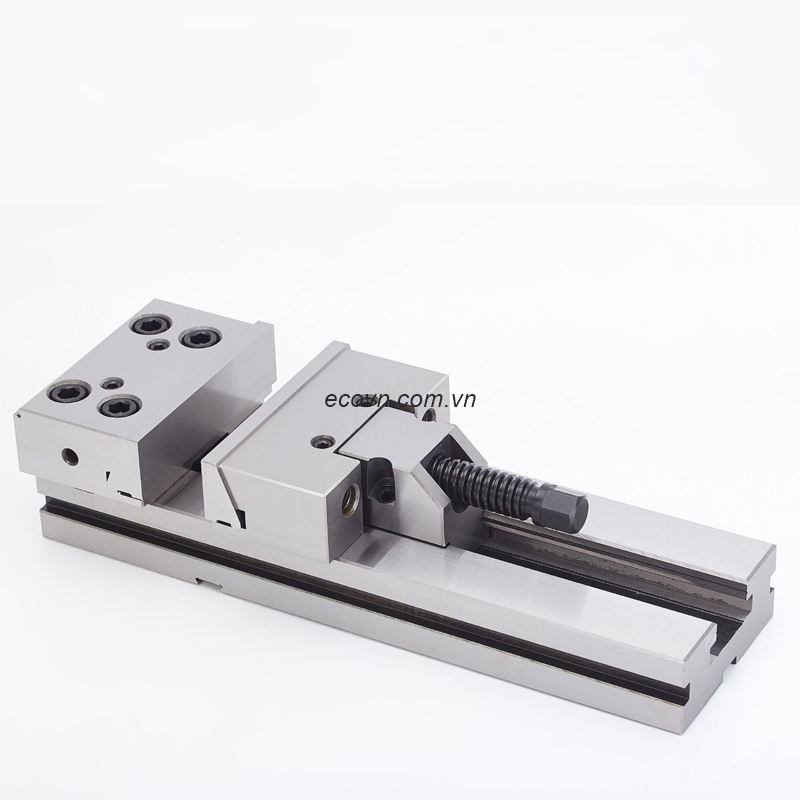

Ê tô GT150C-I – Giải pháp kẹp phôi chính xác cho chi tiết có chiều dài lớn

Trong gia công CNC hiện đại, nhu cầu gia công các chi tiết dài, khuôn mẫu lớn và đồ gá có kích thước đặc biệt ngày càng phổ biến. Điều này đòi hỏi hệ thống kẹp phôi không chỉ có lực kẹp mạnh mà còn phải có hành trình mở lớn, độ chính xác cao và khả năng làm việc ổn định trong thời gian dài.

Ê tô GT150C-I là dòng Precision Modular Vise được thiết kế dành riêng cho các trung tâm gia công CNC, máy phay CNC, máy mài phẳng và máy cắt dây EDM. Với chiều rộng hàm kẹp 150 mm, độ mở tối đa 400 mm và lực kẹp lên đến 50.000 N, GT150C-I giúp gia công hiệu quả các chi tiết có chiều dài lớn mà vẫn đảm bảo độ chính xác và độ ổn định.

Được chế tạo từ thép hợp kim chất lượng cao, bề mặt thấm cacbon và tôi cứng đạt HRC58–62, sản phẩm có độ song song 0.005 mm/100 mm và độ vuông góc 0.005 mm, đáp ứng yêu cầu của các ngành cơ khí chính xác, khuôn mẫu và chế tạo máy.

1. Thông số kỹ thuật ê tô GT150C-I

Model: GT150C-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 150 mm

Chiều cao hàm kẹp: 50 mm

Độ mở tối đa: 400 mm

Chiều dài tổng thể: 620 mm

Lực kẹp: 50.000 N

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim chất lượng cao, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với đế và hàm kẹp có thể thay thế

Ứng dụng: Máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và đồ gá.

2. Đặc điểm nổi bật của ê tô GT150C-I

2.1. Hành trình kẹp lớn 400 mm

Điểm nổi bật nhất của GT150C-I là độ mở lên đến 400 mm, lớn nhất trong nhóm GT150.

Ưu điểm của hành trình kẹp lớn gồm:

• Gia công các chi tiết dài.
• Kẹp được nhiều loại phôi có kích thước khác nhau.
• Giảm số lần thay đổi đồ gá.
• Tiết kiệm thời gian chuẩn bị sản xuất.
• Tăng hiệu suất vận hành máy CNC.

Đây là lựa chọn lý tưởng cho các doanh nghiệp gia công kết cấu cơ khí, khuôn mẫu lớn và chi tiết máy có kích thước dài.

2.2. Độ chính xác đạt tiêu chuẩn gia công CNC

GT150C-I được gia công và mài chính xác sau xử lý nhiệt, đạt:

Độ song song: 0.005 mm/100 mm.

Độ vuông góc: 0.005 mm.

Các thông số này giúp đảm bảo khả năng gá đặt chính xác, giảm sai số trong quá trình gia công và tăng độ lặp lại khi sản xuất hàng loạt.

2.3. Lực kẹp mạnh 50.000 N

Với lực kẹp lên đến 50.000 N, GT150C-I giữ phôi chắc chắn ngay cả khi thực hiện các nguyên công cắt gọt nặng.

Lực kẹp lớn mang lại nhiều lợi ích:

• Hạn chế rung động.
• Giảm hiện tượng dịch chuyển phôi.
• Cải thiện độ chính xác.
• Bảo vệ dao cắt.
• Nâng cao chất lượng bề mặt chi tiết.

Điều này đặc biệt quan trọng khi gia công thép hợp kim, inox hoặc các vật liệu có độ cứng cao.

2.4. Thép hợp kim tôi cứng HRC58–62

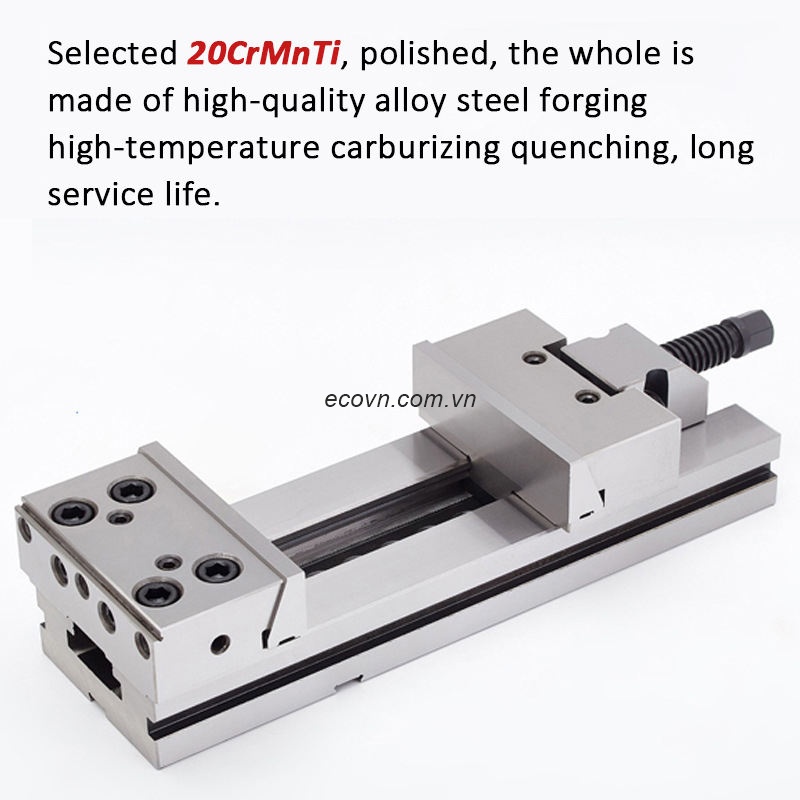

GT150C-I được sản xuất từ thép hợp kim chất lượng cao, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng HRC58–62.

Ưu điểm của kết cấu này gồm:

• Khả năng chống mài mòn cao.
• Chịu tải lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tăng tuổi thọ thiết bị.

Các bề mặt làm việc đều được mài tinh nhằm đảm bảo độ ổn định trong suốt quá trình sử dụng.

2.5. Thiết kế mô-đun linh hoạt

GT150C-I sử dụng kết cấu mô-đun với đế, hàm cố định và hàm di động có thể tháo lắp hoặc thay thế nhanh chóng.

Thiết kế này giúp:

• Dễ dàng thay đổi cấu hình kẹp.
• Gia công nhiều loại chi tiết khác nhau.
• Tiết kiệm thời gian gá đặt.
• Tăng năng suất sản xuất.

Đây là ưu điểm giúp dòng GT được sử dụng phổ biến tại các nhà máy gia công CNC hiện đại.

3. Ứng dụng của ê tô GT150C-I

GT150C-I được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Gia công trên máy phay CNC.
• Trung tâm gia công CNC.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn mẫu.
• Gia công đồ gá.
• Chế tạo máy.
• Gia công linh kiện cơ khí chính xác.
• Gia công thiết bị công nghiệp.
• Gia công chi tiết có chiều dài lớn.

Nhờ hành trình kẹp lớn và độ chính xác cao, GT150C-I phù hợp cho cả sản xuất đơn chiếc và sản xuất hàng loạt.

4. Lợi ích khi sử dụng ê tô GT150C-I

Đầu tư GT150C-I mang lại nhiều lợi ích:

• Kẹp chắc các chi tiết dài.
• Giảm thời gian thay đổi đồ gá.
• Nâng cao độ chính xác gia công.
• Tăng năng suất máy CNC.
• Giảm tỷ lệ sản phẩm lỗi.
• Bảo vệ dao cụ cắt.
• Giảm chi phí sản xuất.
• Tăng hiệu quả đầu tư thiết bị.

Đây là giải pháp phù hợp cho các doanh nghiệp gia công cơ khí chính xác muốn tối ưu hiệu quả sản xuất.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT150C-I luôn hoạt động ổn định, người sử dụng nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Bảo quản nơi khô ráo và phủ dầu chống gỉ khi không sử dụng.

Việc bảo dưỡng định kỳ sẽ giúp sản phẩm duy trì độ chính xác và kéo dài tuổi thọ.

6. Vì sao nên lựa chọn ê tô GT150C-I?

GT150C-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công các chi tiết có chiều dài lớn nhưng vẫn yêu cầu độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 150 mm.
• Độ mở lớn 400 mm.
• Lực kẹp 50.000 N.
• Độ song song 0.005 mm/100 mm.
• Độ vuông góc 0.005 mm.
• Thép hợp kim tôi cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Phù hợp với nhiều loại máy CNC và máy phay.

7. Câu hỏi thường gặp

GT150C-I phù hợp với những loại máy nào?

GT150C-I được thiết kế để sử dụng trên máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM và các máy công cụ chính xác khác.

GT150C-I khác GT150B-I ở điểm nào?

GT150C-I vẫn có hàm kẹp 150 mm và lực kẹp 50.000 N, nhưng độ mở tăng lên 400 mm và chiều dài tổng thể đạt 620 mm, phù hợp với các chi tiết dài hơn GT150B-I.

GT150C-I có phù hợp để gia công khuôn mẫu không?

Có. Với độ chính xác 0.005 mm/100 mm, lực kẹp lớn và kết cấu thép tôi cứng, GT150C-I đáp ứng tốt các yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí có dung sai nhỏ.

8. Kết luận

Ê tô GT150C-I là dòng ê tô mô-đun chính xác được thiết kế dành cho các ứng dụng gia công yêu cầu hành trình kẹp lớn, độ chính xác cao và lực kẹp mạnh. Với chiều rộng hàm kẹp 150 mm, độ mở tối đa 400 mm, lực kẹp 50.000 N, độ song song 0.005 mm/100 mm và độ cứng HRC58–62, sản phẩm đáp ứng hiệu quả nhu cầu gia công trên máy CNC, máy phay và máy mài hiện đại.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô mô-đun 150 mm có khả năng kẹp các chi tiết dài, độ bền cao và duy trì độ chính xác trong thời gian dài, GT150C-I là giải pháp phù hợp giúp nâng cao năng suất, giảm sai số và tối ưu chất lượng gia công.
