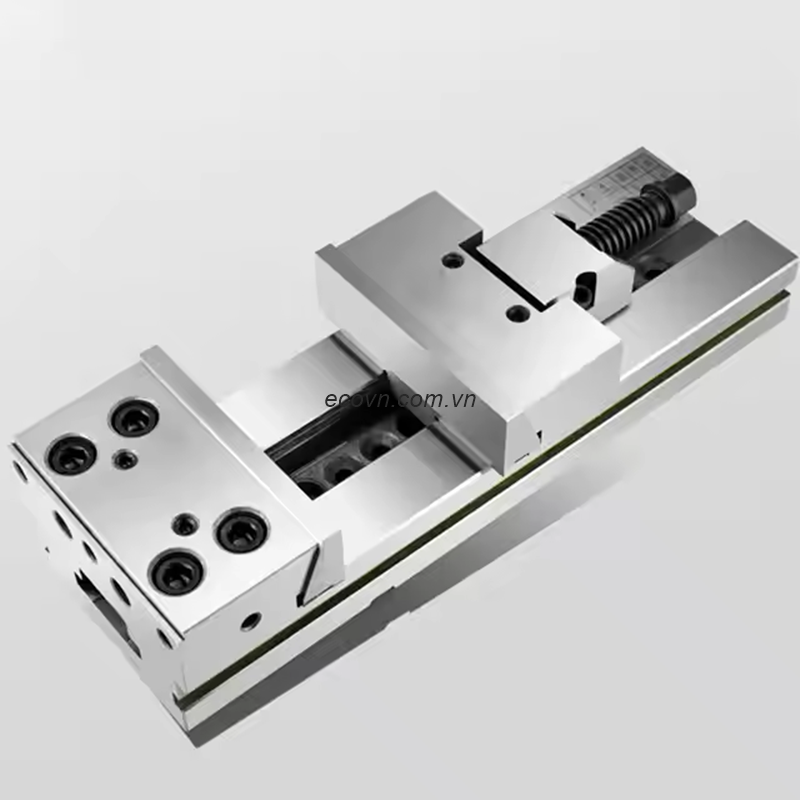

Ê tô GT175A-I – Giải pháp kẹp phôi chính xác cho chi tiết kích thước lớn

Trong các xưởng gia công CNC hiện đại, việc gia công các chi tiết có kích thước lớn yêu cầu một hệ thống kẹp phôi có độ cứng vững cao, lực kẹp mạnh và khả năng duy trì độ chính xác trong suốt quá trình làm việc. Một chiếc ê tô chất lượng không chỉ giúp giữ phôi chắc chắn mà còn giảm rung động, hạn chế sai số và nâng cao tuổi thọ dao cắt.

Ê tô GT175A-I là dòng Precision Modular Vise được thiết kế dành cho trung tâm gia công CNC, máy phay CNC, máy mài phẳng và các hệ thống gia công chính xác. Với chiều rộng hàm kẹp 175 mm, độ mở tối đa 200 mm và lực kẹp lên đến 6.000 kg, GT175A-I đáp ứng tốt các yêu cầu gia công khuôn mẫu, đồ gá, chi tiết máy và các sản phẩm cơ khí có kích thước lớn. Sản phẩm được chế tạo từ thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng đạt HRC58–62, có độ song song 0.005 mm/100 mm và độ vuông góc 0.005 mm, đáp ứng các tiêu chuẩn gia công chính xác.

1. Thông số kỹ thuật ê tô GT175A-I

Model: GT175A-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 175 mm

Chiều cao hàm kẹp: 60 mm

Độ mở tối đa: 200 mm

Chiều dài tổng thể: 455 mm

Lực kẹp: 6.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với đế và hàm kẹp có thể thay thế

Ứng dụng: Máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và đồ gá.

2. Đặc điểm nổi bật của ê tô GT175A-I

2.1. Độ chính xác cao cho gia công CNC

GT175A-I được gia công và mài tinh sau xử lý nhiệt, đạt:

Độ song song: 0.005 mm/100 mm.

Độ vuông góc: 0.005 mm.

Các bề mặt tiếp xúc được mài chính xác giúp đảm bảo khả năng gá đặt ổn định, giảm sai số trong quá trình gia công và nâng cao độ lặp lại khi sản xuất hàng loạt.

2.2. Lực kẹp mạnh 6.000 kg

GT175A-I có lực kẹp lên tới 6.000 kg, phù hợp với các nguyên công cắt gọt nặng trên máy CNC.

Lực kẹp lớn giúp:

• Giữ phôi chắc chắn.
• Giảm rung động khi cắt.
• Hạn chế dịch chuyển phôi.
• Nâng cao độ chính xác gia công.
• Cải thiện chất lượng bề mặt sản phẩm.

Đây là ưu điểm quan trọng khi gia công thép hợp kim, thép khuôn, inox hoặc gang.

2.3. Thép hợp kim tôi cứng HRC58–62

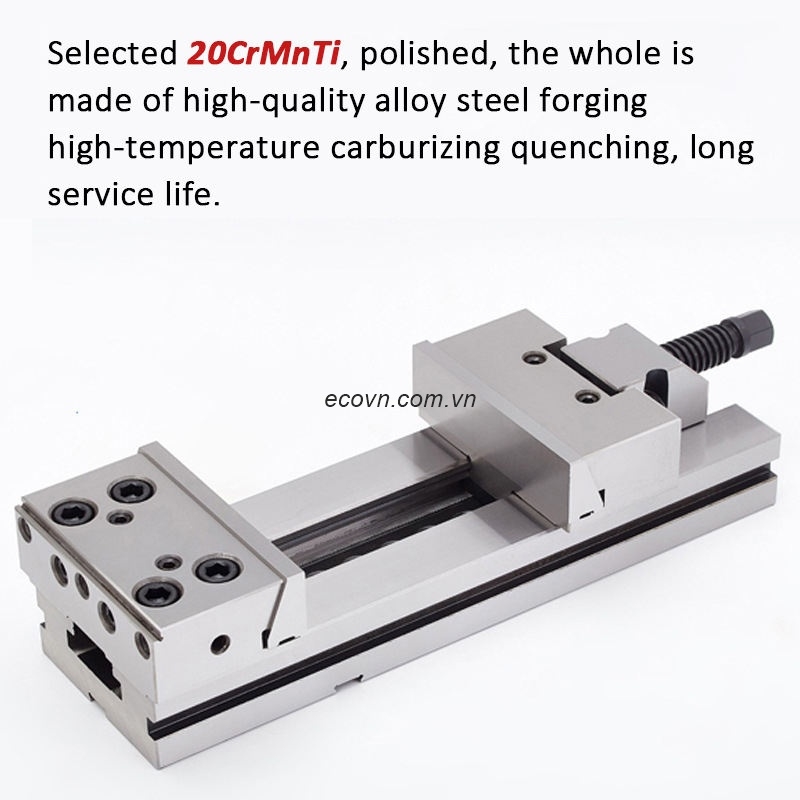

GT175A-I được sản xuất từ thép hợp kim chất lượng cao 20CrMnTi, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng bề mặt HRC58–62.

Ưu điểm của vật liệu này gồm:

• Chống mài mòn tốt.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác trong thời gian dài.
• Tăng tuổi thọ sản phẩm.

2.4. Thiết kế mô-đun linh hoạt

GT175A-I sử dụng thiết kế mô-đun với đế, hàm cố định và hàm di động có thể tháo lắp hoặc thay thế.

Ưu điểm của thiết kế này gồm:

• Thay đổi cấu hình kẹp nhanh.
• Gia công được nhiều loại chi tiết.
• Tiết kiệm thời gian gá đặt.
• Dễ dàng kết hợp với các phụ kiện mở rộng.
• Tăng hiệu quả sản xuất.

Đây là đặc điểm nổi bật của dòng GT so với các dòng ê tô truyền thống.

2.5. Kết cấu cứng vững cho gia công tải nặng

Với hàm kẹp rộng 175 mm và chiều dài tổng thể 455 mm, GT175A-I có khả năng chịu tải cao, hấp thụ rung động tốt và giữ phôi ổn định trong quá trình gia công.

Sản phẩm phù hợp để gia công:

• Thép carbon.
• Thép hợp kim.
• Thép khuôn.
• Inox.
• Gang.
• Hợp kim nhôm.
• Kim loại màu.

3. Ứng dụng của ê tô GT175A-I

GT175A-I được sử dụng phổ biến trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn mẫu.
• Chế tạo đồ gá.
• Gia công chi tiết cơ khí chính xác.
• Gia công linh kiện ô tô.
• Chế tạo máy và thiết bị công nghiệp.

Nhờ lực kẹp lớn và độ chính xác cao, sản phẩm đáp ứng tốt cả sản xuất đơn chiếc lẫn sản xuất hàng loạt.

4. Lợi ích khi sử dụng ê tô GT175A-I

Sử dụng GT175A-I giúp doanh nghiệp:

• Gia công ổn định các chi tiết kích thước lớn.
• Giảm thời gian gá đặt.
• Tăng độ chính xác sản phẩm.
• Nâng cao năng suất máy CNC.
• Giảm tỷ lệ sản phẩm lỗi.
• Kéo dài tuổi thọ dao cụ.
• Tiết kiệm chi phí sản xuất.
• Tối ưu hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT175A-I luôn hoạt động ổn định, người sử dụng nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi bảo quản lâu dài.

Việc bảo dưỡng định kỳ giúp duy trì độ chính xác và kéo dài tuổi thọ của thiết bị.

6. Vì sao nên lựa chọn ê tô GT175A-I?

GT175A-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công chi tiết lớn nhưng vẫn yêu cầu độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 175 mm.
• Độ mở 200 mm.
• Lực kẹp 6.000 kg.
• Độ song song 0.005 mm/100 mm.
• Độ vuông góc 0.005 mm.
• Bề mặt thép tôi cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Phù hợp với nhiều loại máy CNC và máy phay.

7. Câu hỏi thường gặp

GT175A-I phù hợp với loại máy nào?

GT175A-I được thiết kế để sử dụng trên máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM và các máy công cụ chính xác khác.

GT175A-I có phù hợp để gia công khuôn mẫu không?

Có. Với độ chính xác 0.005 mm/100 mm, lực kẹp lớn và kết cấu thép hợp kim tôi cứng, GT175A-I đáp ứng rất tốt yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết có dung sai nhỏ.

GT175A-I khác GT150A-I ở điểm nào?

GT175A-I có hàm kẹp rộng hơn (175 mm), chiều cao hàm 60 mm và lực kẹp 6.000 kg, trong khi GT150A-I có hàm 150 mm và lực kẹp 5.000 kg. Vì vậy, GT175A-I phù hợp với các chi tiết lớn hơn và các ứng dụng yêu cầu lực kẹp cao hơn.

8. Kết luận

Ê tô GT175A-I là dòng ê tô mô-đun chính xác được thiết kế cho các ứng dụng gia công yêu cầu lực kẹp lớn, độ cứng vững cao và độ chính xác vượt trội. Với chiều rộng hàm kẹp 175 mm, độ mở tối đa 200 mm, lực kẹp 6.000 kg, độ song song 0.005 mm/100 mm và độ cứng HRC58–62, sản phẩm đáp ứng hiệu quả nhu cầu gia công trên máy CNC, máy phay và máy mài hiện đại.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô mô-đun 175 mm có khả năng kẹp chắc chắn, độ bền cao và duy trì độ chính xác trong thời gian dài, GT175A-I là giải pháp tối ưu giúp nâng cao năng suất, giảm sai số và đảm bảo chất lượng gia công.
