Ê tô GT175B-I – Giải pháp kẹp phôi chính xác cho chi tiết dài trên máy CNC

Trong gia công cơ khí chính xác, việc kẹp các chi tiết có chiều dài lớn luôn đòi hỏi ê tô phải có hành trình mở rộng, lực kẹp mạnh và độ cứng vững cao. Nếu hệ thống kẹp không đảm bảo, phôi rất dễ bị rung hoặc dịch chuyển trong quá trình cắt gọt, ảnh hưởng trực tiếp đến độ chính xác và chất lượng bề mặt sản phẩm.

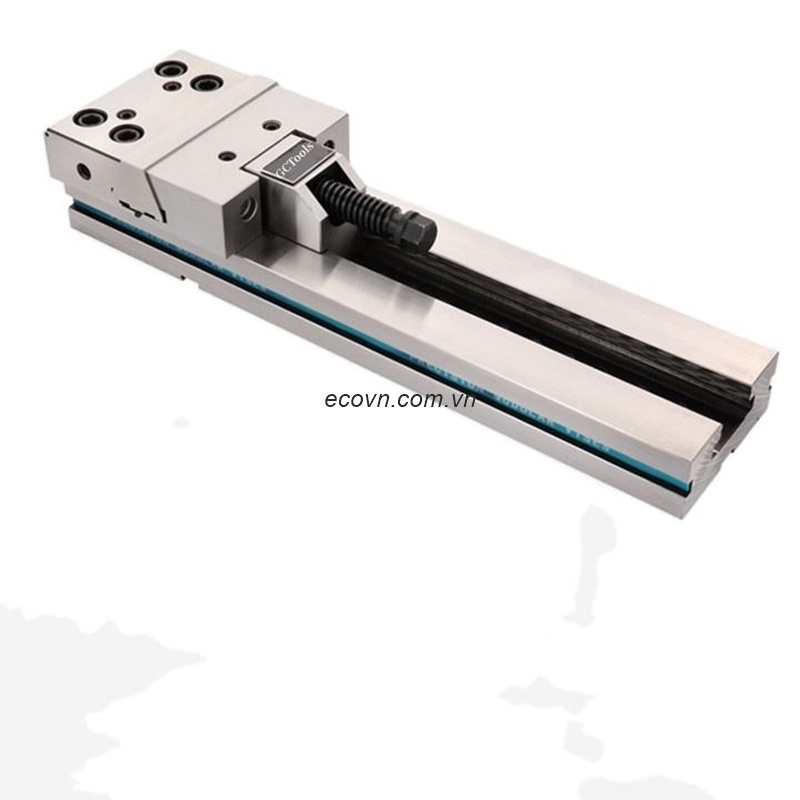

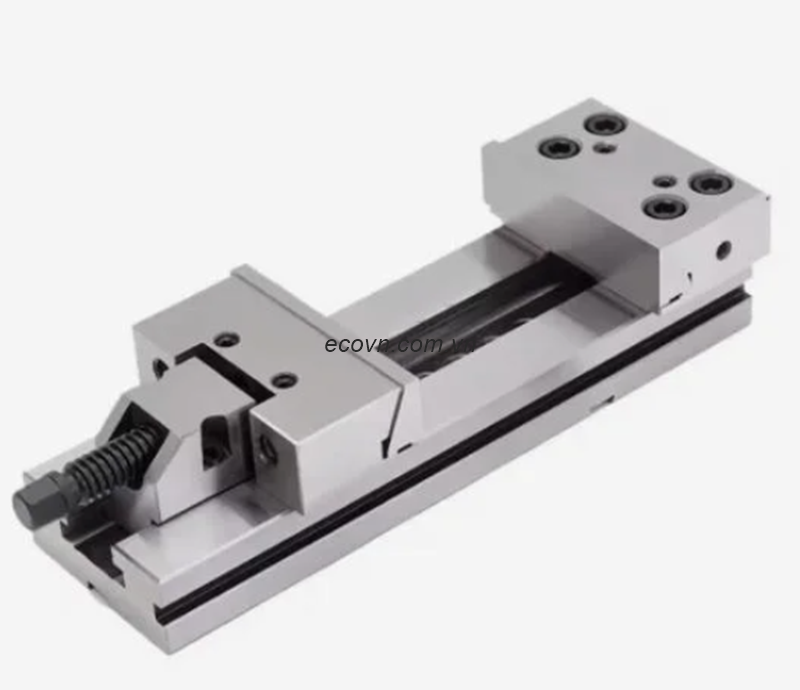

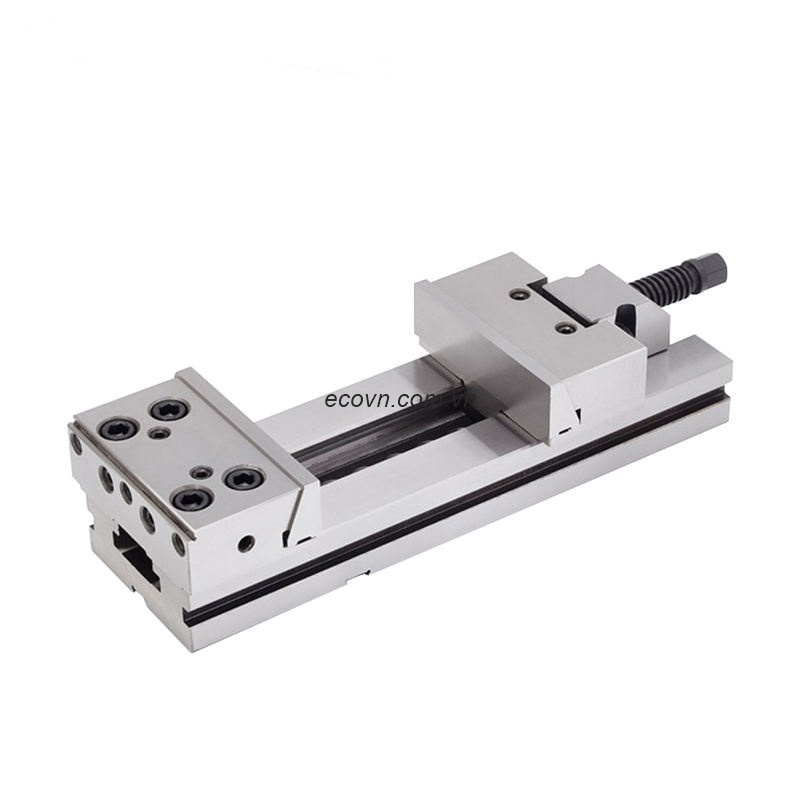

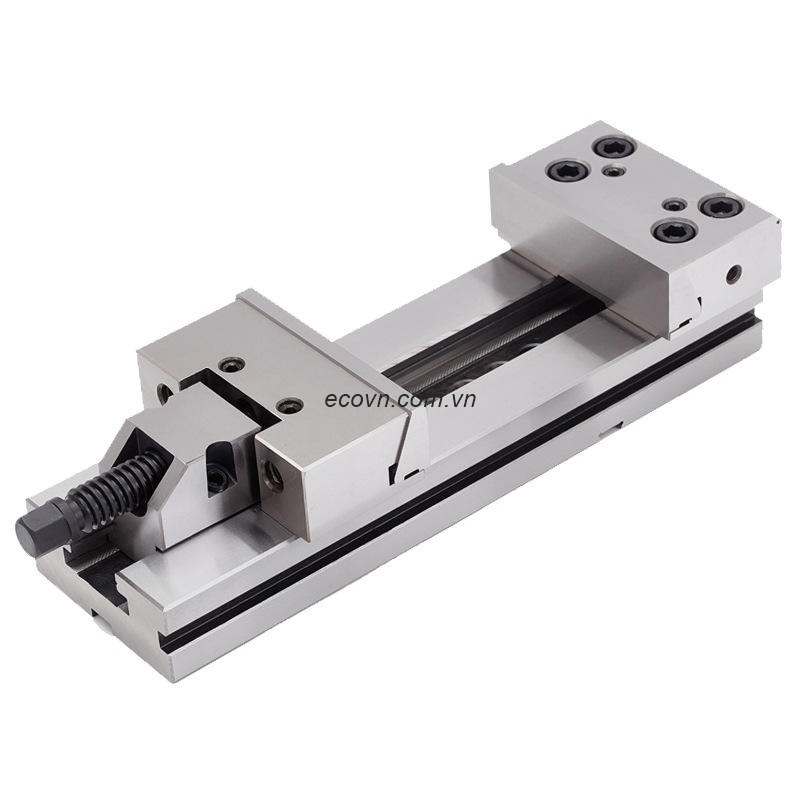

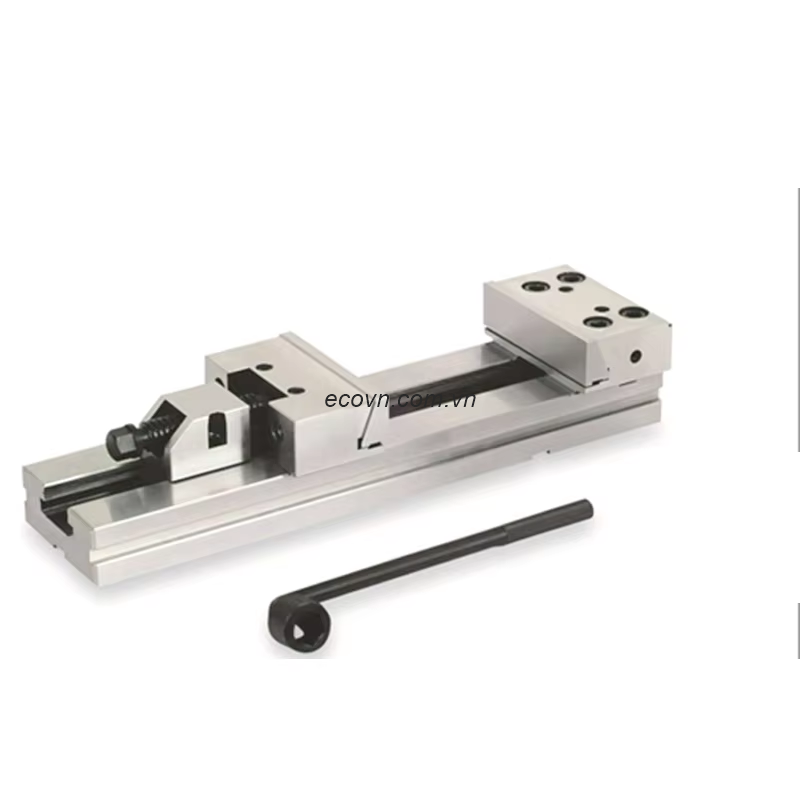

Ê tô GT175B-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành cho trung tâm gia công CNC, máy phay CNC, máy mài phẳng và máy cắt dây EDM. Với chiều rộng hàm kẹp 175 mm, độ mở tối đa 300 mm và lực kẹp lên đến 6.000 kg, sản phẩm đáp ứng hiệu quả nhu cầu gia công các chi tiết có kích thước trung bình và lớn trong ngành khuôn mẫu, chế tạo máy và cơ khí chính xác.

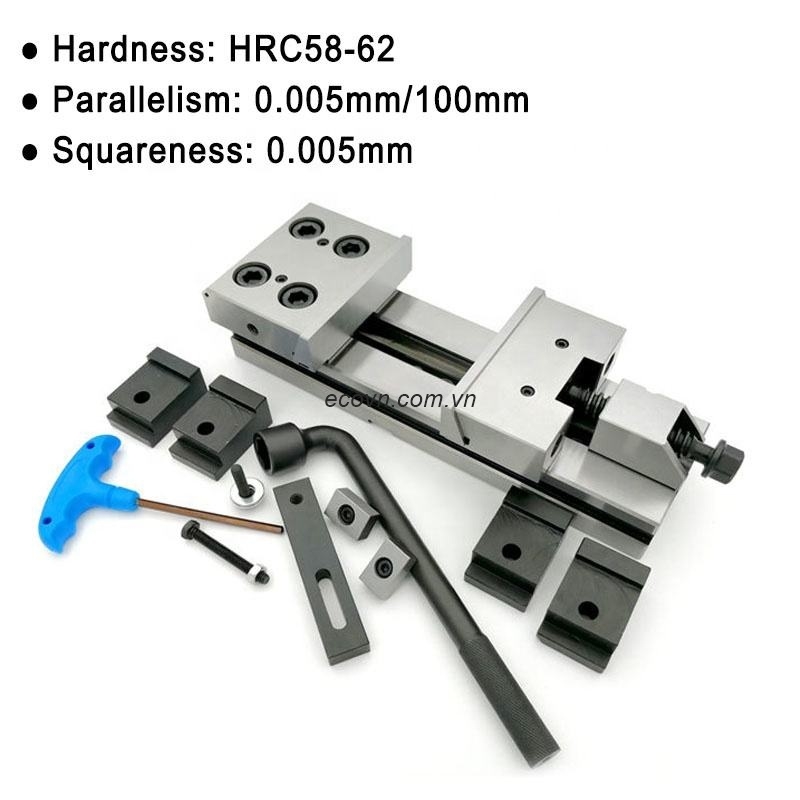

Được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62, GT175B-I có độ song song 0.005 mm/100 mm, độ vuông góc 0.005 mm và thiết kế mô-đun linh hoạt, giúp duy trì độ chính xác cao trong suốt quá trình sử dụng.

1. Thông số kỹ thuật ê tô GT175B-I

Model: GT175B-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 175 mm

Chiều cao hàm kẹp: 60 mm

Độ mở tối đa: 300 mm

Chiều dài tổng thể: 555 mm

Lực kẹp: 6.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với hàm kẹp và đế có thể thay thế

Ứng dụng: Máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và đồ gá.

2. Đặc điểm nổi bật của ê tô GT175B-I

2.1. Hành trình kẹp 300 mm linh hoạt

GT175B-I được thiết kế với độ mở tối đa 300 mm, lớn hơn model GT175A-I, giúp dễ dàng kẹp các chi tiết có chiều dài lớn mà vẫn đảm bảo độ cứng vững.

Ưu điểm của hành trình kẹp lớn:

• Gia công được nhiều kích thước phôi khác nhau.
• Hạn chế thay đổi đồ gá.
• Tiết kiệm thời gian chuẩn bị sản xuất.
• Nâng cao hiệu suất máy CNC.
• Phù hợp với các chi tiết dạng dài hoặc cụm chi tiết.

2.2. Độ chính xác cao

GT175B-I được gia công và mài chính xác sau xử lý nhiệt, đạt:

Độ song song: 0.005 mm/100 mm.

Độ vuông góc: 0.005 mm.

Các bề mặt làm việc được mài tinh giúp ê tô luôn duy trì độ chính xác cao, đáp ứng yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết có dung sai nhỏ.

2.3. Lực kẹp mạnh 6.000 kg

Với lực kẹp lên đến 6.000 kg, GT175B-I giúp giữ phôi chắc chắn trong quá trình gia công.

Lợi ích của lực kẹp lớn:

• Hạn chế rung động.
• Ngăn ngừa trượt phôi.
• Tăng độ chính xác gia công.
• Cải thiện chất lượng bề mặt sản phẩm.
• Bảo vệ dao cắt và kéo dài tuổi thọ dụng cụ.

Sản phẩm phù hợp với các nguyên công phay thô, phay tinh, khoan, doa và taro trên nhiều loại vật liệu.

2.4. Vật liệu thép hợp kim cao cấp

GT175B-I được sản xuất từ thép hợp kim 20CrMnTi, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng HRC58–62.

Ưu điểm nổi bật:

• Chống mài mòn tốt.
• Khả năng chịu tải cao.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Gia tăng tuổi thọ sản phẩm.

2.5. Thiết kế mô-đun hiện đại

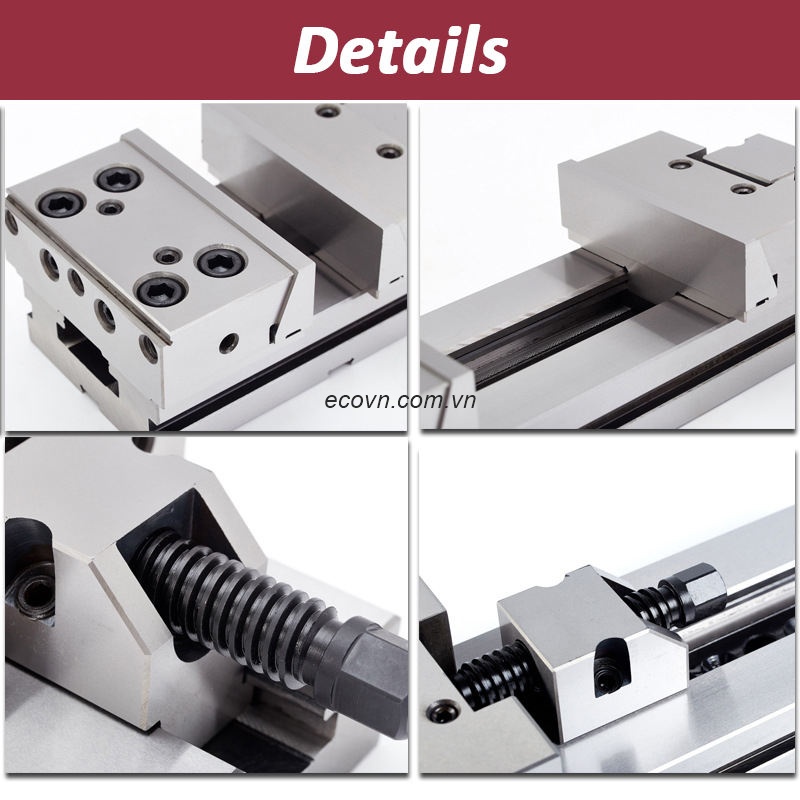

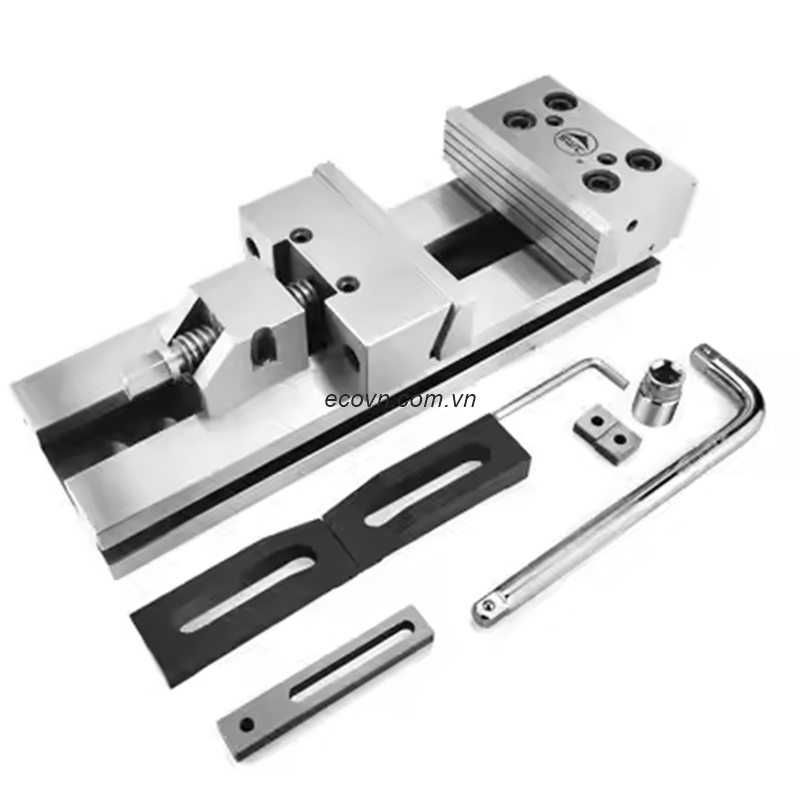

Khác với các dòng ê tô truyền thống, GT175B-I sử dụng kết cấu mô-đun với hàm cố định, hàm di động và đế có thể thay thế.

Thiết kế này mang lại nhiều lợi ích:

• Thay đổi cấu hình kẹp nhanh.
• Dễ dàng thay thế phụ kiện.
• Phù hợp với nhiều loại chi tiết.
• Rút ngắn thời gian gá đặt.
• Tăng hiệu quả sản xuất.

3. Ứng dụng của ê tô GT175B-I

GT175B-I được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn mẫu.
• Gia công đồ gá.
• Gia công linh kiện cơ khí chính xác.
• Chế tạo máy.
• Gia công chi tiết có chiều dài lớn.

Khả năng kẹp chắc và độ mở 300 mm giúp sản phẩm phù hợp với cả sản xuất đơn chiếc và sản xuất hàng loạt.

4. Lợi ích khi sử dụng ê tô GT175B-I

Đầu tư GT175B-I mang lại nhiều giá trị cho doanh nghiệp:

• Gia công ổn định các chi tiết dài.
• Nâng cao độ chính xác sản phẩm.
• Giảm thời gian gá đặt.
• Tăng năng suất máy CNC.
• Giảm tỷ lệ sản phẩm lỗi.
• Kéo dài tuổi thọ dao cụ.
• Tiết kiệm chi phí sản xuất.
• Tăng hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT175B-I luôn hoạt động ổn định và đạt tuổi thọ cao, nên thực hiện:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu gia công.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi bảo quản lâu ngày.

Việc bảo dưỡng đúng quy trình sẽ giúp ê tô duy trì độ chính xác và hoạt động bền bỉ trong môi trường sản xuất công nghiệp.

6. Vì sao nên lựa chọn ê tô GT175B-I?

GT175B-I là lựa chọn lý tưởng cho các doanh nghiệp cần gia công chi tiết dài nhưng vẫn yêu cầu độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 175 mm.
• Độ mở lớn 300 mm.
• Lực kẹp 6.000 kg.
• Độ song song 0.005 mm/100 mm.
• Độ vuông góc 0.005 mm.
• Thép hợp kim tôi cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Phù hợp với nhiều loại máy CNC và máy phay hiện đại.

7. Câu hỏi thường gặp

GT175B-I phù hợp với loại máy nào?

GT175B-I được sử dụng trên máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM và các máy công cụ chính xác khác.

GT175B-I khác GT175A-I ở điểm nào?

GT175B-I có độ mở tối đa 300 mm và chiều dài tổng thể 555 mm, trong khi GT175A-I có độ mở 200 mm và chiều dài 455 mm. Hai model đều có hàm kẹp 175 mm và lực kẹp 6.000 kg, nhưng GT175B-I phù hợp hơn với các chi tiết có chiều dài lớn.

GT175B-I có phù hợp để gia công khuôn mẫu không?

Có. Với độ chính xác 0.005 mm/100 mm, lực kẹp lớn và kết cấu thép hợp kim tôi cứng, GT175B-I đáp ứng rất tốt các yêu cầu gia công khuôn mẫu, đồ gá và chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT175B-I là dòng ê tô mô-đun chính xác được thiết kế cho các ứng dụng gia công yêu cầu hành trình kẹp lớn, lực kẹp mạnh và độ chính xác cao. Với chiều rộng hàm kẹp 175 mm, độ mở tối đa 300 mm, lực kẹp 6.000 kg, độ song song 0.005 mm/100 mm và độ cứng HRC58–62, sản phẩm đáp ứng hiệu quả nhu cầu gia công trên máy CNC, máy phay và máy mài hiện đại.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô mô-đun 175 mm có khả năng kẹp chắc các chi tiết dài, độ bền cao và duy trì độ chính xác trong thời gian dài, GT175B-I là giải pháp đáng đầu tư để nâng cao năng suất, giảm sai số và tối ưu chất lượng gia công.
