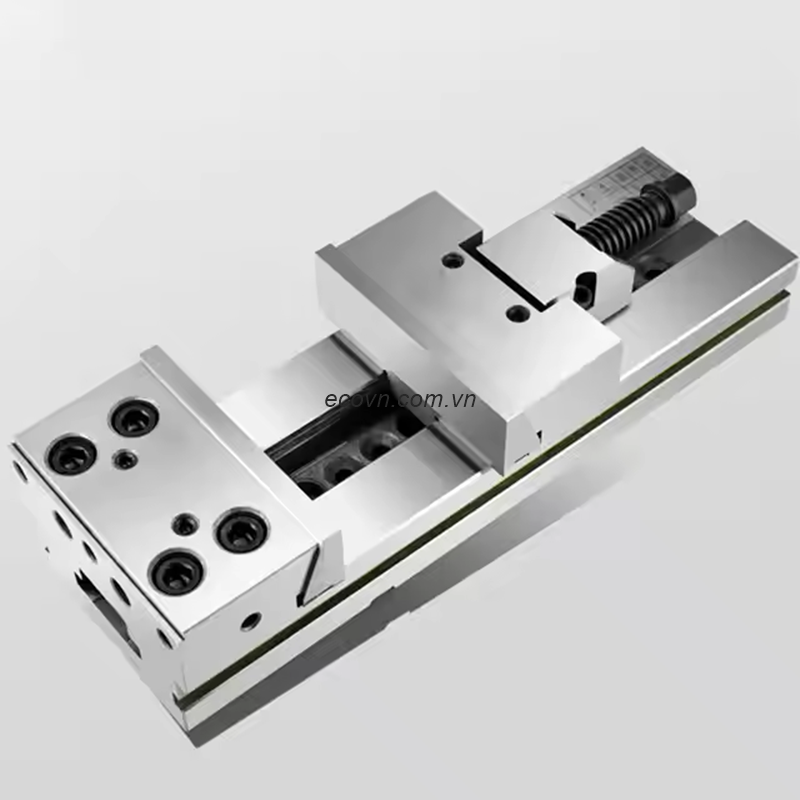

Ê tô GT200A-I – Ê tô mô-đun chính xác 200 mm dành cho trung tâm gia công CNC

Trong gia công cơ khí chính xác, khi kích thước phôi ngày càng lớn thì yêu cầu đối với hệ thống kẹp cũng trở nên khắt khe hơn. Một chiếc ê tô thông thường có thể đáp ứng các chi tiết nhỏ, nhưng với những sản phẩm có trọng lượng lớn hoặc yêu cầu gia công tải nặng, người dùng cần một giải pháp có lực kẹp mạnh hơn, độ cứng vững cao hơn và độ chính xác ổn định.

Ê tô GT200A-I là dòng Precision Modular Vise được thiết kế dành riêng cho các trung tâm gia công CNC, máy phay CNC, máy mài và các hệ thống gia công chính xác. Với chiều rộng hàm kẹp 200 mm, độ mở tối đa 200 mm và lực kẹp lên đến 10.000 kg, GT200A-I đáp ứng hiệu quả các công việc gia công khuôn mẫu, chế tạo máy, đồ gá và các chi tiết cơ khí có kích thước lớn. Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, xử lý thấm cacbon và tôi cứng đạt HRC58–62, đảm bảo độ bền và độ chính xác trong suốt quá trình sử dụng.

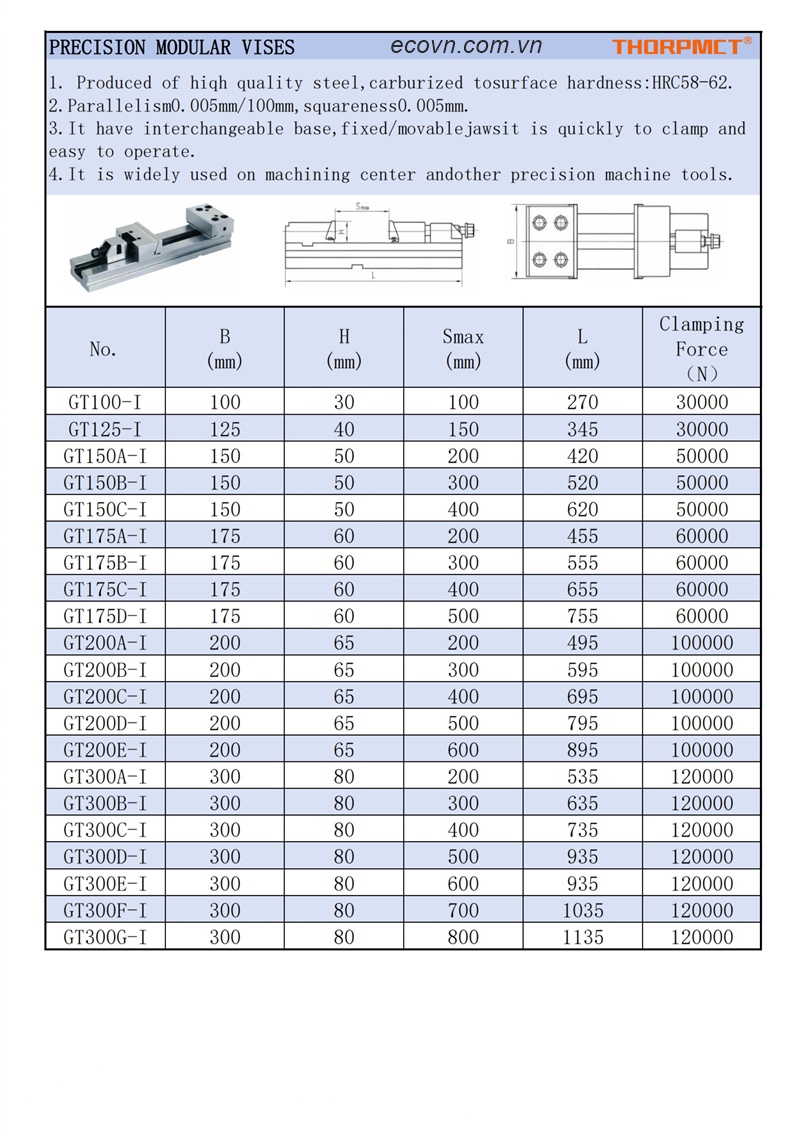

1. Thông số kỹ thuật ê tô GT200A-I

Model: GT200A-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 200 mm

Chiều cao hàm kẹp: 65 mm

Độ mở tối đa: 200 mm

Chiều dài tổng thể: 495 mm

Lực kẹp: 10.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

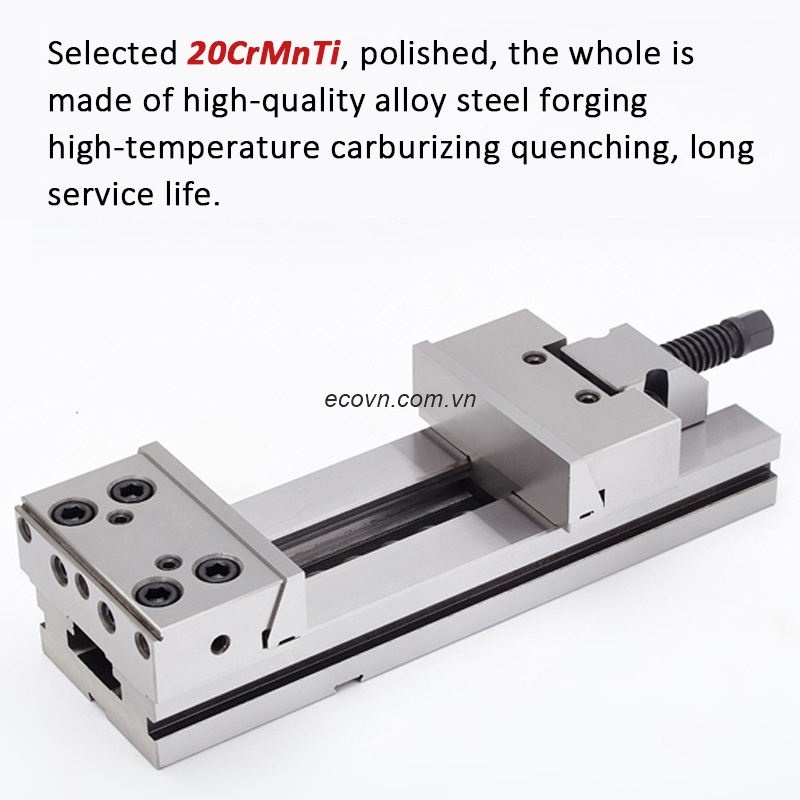

Vật liệu: Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với hàm kẹp và đế có thể thay thế

Khối lượng: Khoảng 70 kg

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và chế tạo đồ gá.

2. Đặc điểm nổi bật của ê tô GT200A-I

2.1. Lực kẹp cực lớn 10.000 kg

GT200A-I được thiết kế cho các ứng dụng gia công tải nặng với lực kẹp lên tới 10.000 kg, cao hơn đáng kể so với dòng GT175.

Lực kẹp lớn giúp:

• Giữ phôi chắc chắn trong quá trình cắt gọt.
• Hạn chế rung động khi phay tốc độ cao.
• Giảm hiện tượng dịch chuyển phôi.
• Tăng độ chính xác của chi tiết.
• Bảo vệ dao cắt và kéo dài tuổi thọ dụng cụ.

Đây là ưu điểm đặc biệt quan trọng khi gia công thép khuôn, thép hợp kim và các chi tiết có kích thước lớn.

2.2. Hàm kẹp rộng 200 mm tăng độ ổn định

Với chiều rộng hàm 200 mm, GT200A-I tạo diện tích tiếp xúc lớn hơn với phôi.

Điều này giúp:

• Phân bố lực kẹp đồng đều.
• Giảm biến dạng chi tiết.
• Tăng độ cứng vững khi gia công.
• Gia công ổn định các phôi có kích thước lớn.
• Phù hợp với nhiều loại vật liệu khác nhau.

Đây là lợi thế giúp GT200A-I được nhiều xưởng gia công khuôn và doanh nghiệp chế tạo máy lựa chọn.

2.3. Độ chính xác đáp ứng gia công CNC

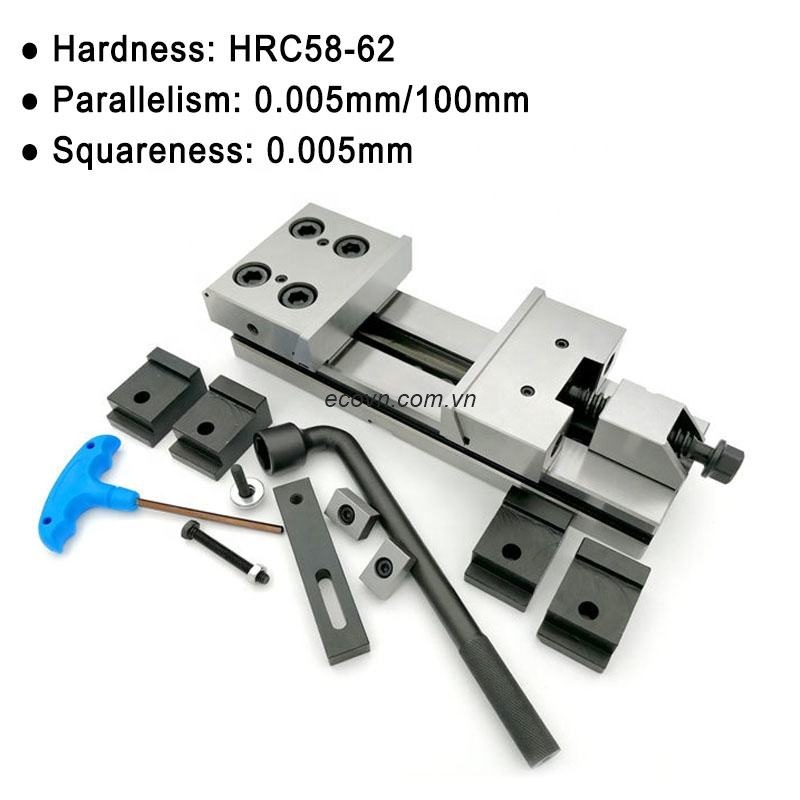

GT200A-I được mài chính xác trên toàn bộ bề mặt làm việc sau khi xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm.

Độ vuông góc: 0.005 mm.

Các thông số này giúp đảm bảo khả năng định vị chính xác, giảm sai số khi gá đặt và nâng cao chất lượng sản phẩm sau gia công.

2.4. Thép hợp kim tôi cứng HRC58–62

Toàn bộ thân ê tô được chế tạo từ thép hợp kim chất lượng cao, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng HRC58–62.

Ưu điểm của vật liệu này:

• Chống mài mòn hiệu quả.
• Chịu tải trọng lớn.
• Không dễ biến dạng.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ cao trong môi trường sản xuất công nghiệp.

2.5. Thiết kế mô-đun dễ mở rộng

GT200A-I sử dụng kết cấu mô-đun với các bộ phận như đế, hàm cố định và hàm di động có thể thay thế.

Thiết kế này mang lại nhiều lợi ích:

• Dễ thay đổi cấu hình kẹp.
• Thuận tiện bảo trì.
• Có thể thay thế hàm kẹp khi cần.
• Rút ngắn thời gian gá đặt.
• Tăng hiệu quả sản xuất trên máy CNC.

3. Ứng dụng của ê tô GT200A-I

GT200A-I phù hợp với nhiều lĩnh vực gia công như:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Chế tạo đồ gá.
• Gia công linh kiện cơ khí chính xác.
• Chế tạo thiết bị công nghiệp.

Nhờ lực kẹp lớn và kết cấu cứng vững, sản phẩm đáp ứng tốt cả sản xuất đơn chiếc và sản xuất hàng loạt.

4. Lợi ích khi sử dụng ê tô GT200A-I

Đầu tư GT200A-I giúp doanh nghiệp:

• Gia công ổn định các chi tiết lớn.
• Nâng cao độ chính xác.
• Giảm thời gian gá đặt.
• Tăng năng suất máy CNC.
• Giảm tỷ lệ hàng lỗi.
• Bảo vệ dao cụ.
• Tiết kiệm chi phí sản xuất.
• Nâng cao hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT200A-I luôn đạt hiệu quả cao, nên thực hiện:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca làm việc.
• Kiểm tra độ mòn của hàm kẹp.
• Bảo quản nơi khô ráo và phủ dầu chống gỉ khi không sử dụng.

Việc bảo dưỡng định kỳ giúp duy trì độ chính xác và kéo dài tuổi thọ sản phẩm.

6. Vì sao nên lựa chọn ê tô GT200A-I?

GT200A-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công các chi tiết có kích thước lớn và yêu cầu lực kẹp cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 200 mm.
• Độ mở 200 mm.
• Lực kẹp 10.000 kg.
• Độ song song 0.005 mm/100 mm.
• Độ vuông góc 0.005 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Hoạt động ổn định trên trung tâm gia công CNC.

7. Câu hỏi thường gặp

GT200A-I phù hợp với loại máy nào?

GT200A-I được sử dụng trên trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM và các máy công cụ chính xác khác.

GT200A-I khác GT175A-I ở điểm nào?

GT200A-I có hàm kẹp rộng 200 mm, chiều cao hàm 65 mm và lực kẹp 10.000 kg, trong khi GT175A-I có hàm kẹp 175 mm và lực kẹp 6.000 kg. GT200A-I phù hợp hơn với các chi tiết lớn và yêu cầu gia công tải nặng.

GT200A-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao và kết cấu thép hợp kim tôi cứng, GT200A-I đáp ứng rất tốt yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT200A-I là dòng ê tô mô-đun chính xác được thiết kế cho các doanh nghiệp cần gia công những chi tiết có kích thước lớn, yêu cầu lực kẹp mạnh và độ chính xác cao. Với hàm kẹp 200 mm, độ mở 200 mm, lực kẹp 10.000 kg, độ chính xác 0.005 mm/100 mm và độ cứng HRC58–62, sản phẩm giúp tối ưu hiệu quả gia công, giảm sai số và nâng cao năng suất sản xuất.

Nếu bạn đang tìm kiếm một ê tô CNC GT200A-I có khả năng làm việc ổn định trên các trung tâm gia công hiện đại, đây là giải pháp đáng đầu tư cho các xưởng cơ khí chính xác, nhà máy khuôn mẫu và doanh nghiệp chế tạo máy.
