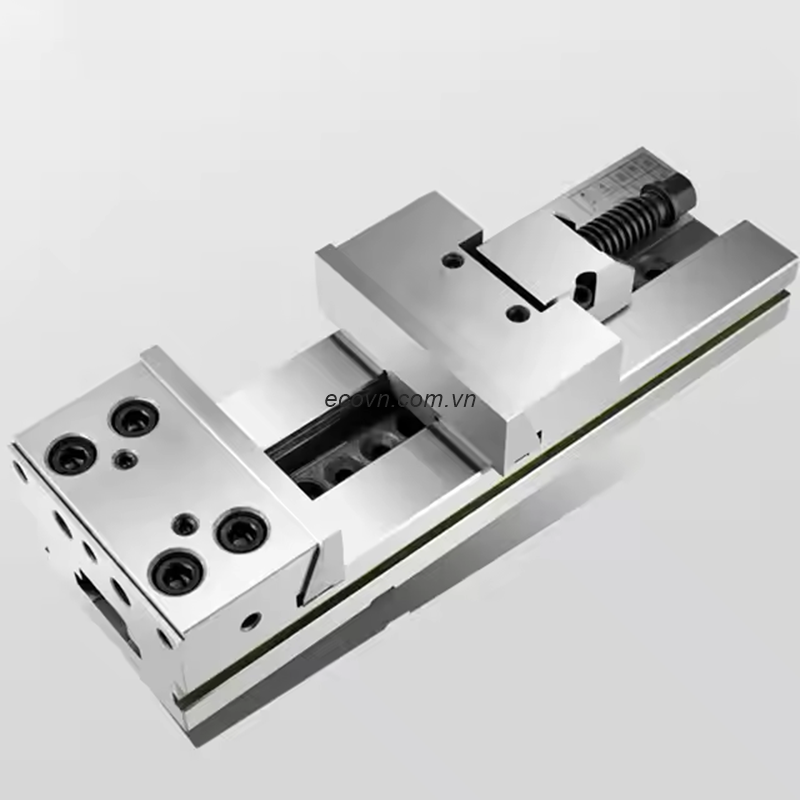

Ê tô GT200B-I – Giải pháp kẹp phôi tải nặng cho trung tâm gia công CNC

Đối với các doanh nghiệp gia công cơ khí chính xác, việc lựa chọn ê tô không chỉ dựa vào lực kẹp mà còn phải phù hợp với kích thước phôi và đặc điểm sản xuất. Những chi tiết có chiều dài từ trung bình đến lớn cần một hệ thống kẹp vừa có hành trình đủ rộng, vừa đảm bảo độ cứng vững và độ chính xác cao trong suốt quá trình gia công.

Ê tô GT200B-I là dòng ê tô mô-đun chính xác (Precision Modular Vise) được thiết kế dành riêng cho các trung tâm gia công CNC, máy phay CNC và máy mài chính xác. So với GT200A-I, model GT200B-I được nâng cấp lên độ mở tối đa 300 mm, giúp gia công được nhiều loại chi tiết hơn mà vẫn duy trì lực kẹp lên tới 10.000 kg. Đây là lựa chọn phù hợp cho các xưởng khuôn mẫu, chế tạo máy và gia công cơ khí có yêu cầu cao về độ ổn định.

1. Thông số kỹ thuật ê tô GT200B-I

Model: GT200B-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 200 mm

Chiều cao hàm kẹp: 65 mm

Độ mở tối đa: 300 mm

Chiều dài tổng thể: 595 mm

Lực kẹp: 10.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

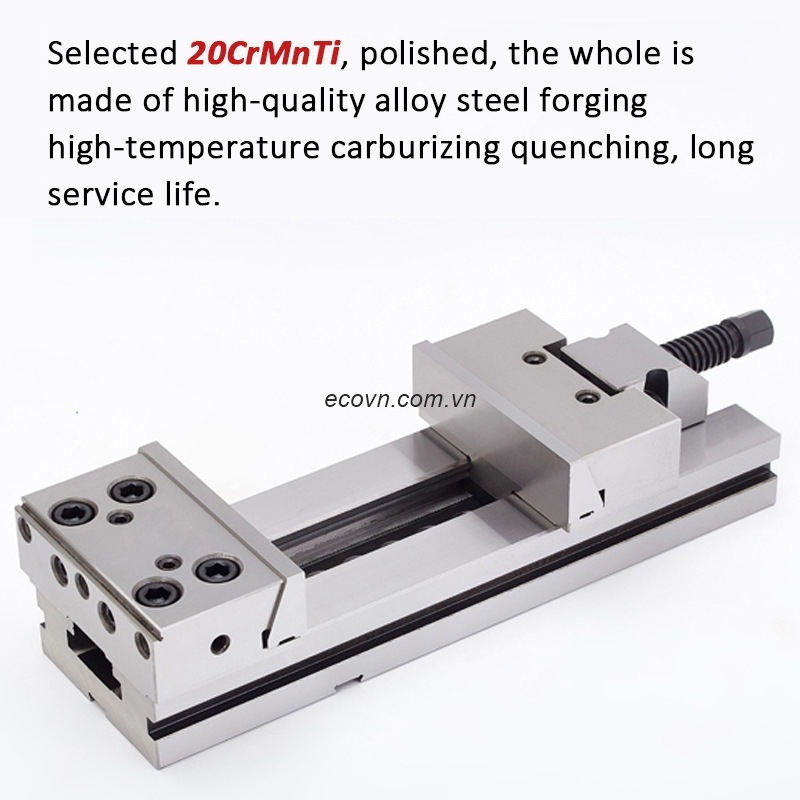

Vật liệu: Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với hàm kẹp và đế có thể thay thế

Khối lượng: Khoảng 78 kg

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu và chế tạo đồ gá.

2. Những ưu điểm nổi bật của ê tô GT200B-I

2.1. Hành trình mở 300 mm đáp ứng nhiều kích thước phôi

GT200B-I được thiết kế với độ mở tối đa 300 mm, phù hợp để kẹp các chi tiết dài hơn so với GT200A-I.

Điều này mang lại nhiều lợi ích:

• Gia công được nhiều kích thước phôi khác nhau.
• Giảm số lần thay đổi đồ gá.
• Tiết kiệm thời gian chuẩn bị.
• Tăng hiệu suất sử dụng máy CNC.
• Linh hoạt trong sản xuất đơn chiếc và hàng loạt.

2.2. Lực kẹp 10.000 kg cho gia công tải nặng

GT200B-I sở hữu lực kẹp lên tới 10.000 kg, phù hợp với các nguyên công cắt gọt nặng.

Lực kẹp lớn giúp:

• Giữ phôi chắc chắn.
• Hạn chế rung động.
• Giảm hiện tượng dịch chuyển phôi.
• Tăng độ chính xác khi gia công.
• Bảo vệ dao cắt và kéo dài tuổi thọ dụng cụ.

2.3. Độ chính xác cao cho gia công CNC

Các bề mặt làm việc của GT200B-I được mài tinh sau khi xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm.

Độ vuông góc: 0.005 mm.

Nhờ đó, ê tô giúp định vị phôi chính xác, giảm sai số khi gá đặt và đảm bảo chất lượng ổn định cho các chi tiết gia công.

2.4. Thép hợp kim tôi cứng HRC58–62

GT200B-I được chế tạo từ thép hợp kim chất lượng cao, sau khi thấm cacbon đạt độ cứng bề mặt HRC58–62.

Ưu điểm của kết cấu này:

• Chống mài mòn tốt.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Kéo dài tuổi thọ sản phẩm.

2.5. Thiết kế mô-đun linh hoạt

GT200B-I sử dụng thiết kế mô-đun hiện đại với các bộ phận có thể tháo lắp và thay thế.

Lợi ích mang lại:

• Dễ bảo trì.
• Thay đổi cấu hình kẹp nhanh.
• Dễ thay thế hàm kẹp.
• Phù hợp với nhiều loại chi tiết.
• Tăng hiệu quả sản xuất trên dây chuyền CNC.

3. Ứng dụng của ê tô GT200B-I

GT200B-I được sử dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Chế tạo đồ gá.
• Gia công linh kiện cơ khí chính xác.
• Chế tạo thiết bị công nghiệp.

Với hành trình mở 300 mm, sản phẩm phù hợp cho nhiều loại phôi có kích thước trung bình và lớn.

4. Lợi ích khi sử dụng ê tô GT200B-I

GT200B-I giúp doanh nghiệp:

• Gia công ổn định các chi tiết lớn.
• Mở rộng phạm vi kẹp phôi.
• Rút ngắn thời gian gá đặt.
• Nâng cao độ chính xác.
• Giảm tỷ lệ hàng lỗi.
• Tăng năng suất máy CNC.
• Tiết kiệm chi phí sản xuất.
• Tối ưu hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để ê tô luôn hoạt động ổn định, nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca làm việc.
• Kiểm tra bề mặt hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng trong thời gian dài.

Việc bảo dưỡng đúng quy trình sẽ giúp GT200B-I duy trì độ chính xác và kéo dài tuổi thọ.

6. Vì sao nên lựa chọn ê tô GT200B-I?

GT200B-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công các chi tiết có kích thước lớn và chiều dài trung bình.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 200 mm.
• Độ mở 300 mm.
• Lực kẹp 10.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun hiện đại.
• Dễ bảo trì và thay thế phụ kiện.
• Phù hợp với hầu hết các trung tâm gia công CNC.

7. Câu hỏi thường gặp

GT200B-I phù hợp với loại máy nào?

GT200B-I được thiết kế để sử dụng trên trung tâm gia công CNC, máy phay CNC, máy mài phẳng và các máy công cụ chính xác khác.

GT200B-I khác GT200A-I ở điểm nào?

GT200B-I có độ mở tối đa 300 mm và chiều dài tổng thể 595 mm, trong khi GT200A-I có độ mở 200 mm và chiều dài 495 mm. Hai model đều có hàm kẹp 200 mm và lực kẹp 10.000 kg, nhưng GT200B-I linh hoạt hơn khi gia công các chi tiết dài.

GT200B-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao và kết cấu thép tôi cứng, GT200B-I đáp ứng tốt yêu cầu gia công khuôn mẫu, đồ gá và các chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT200B-I là giải pháp kẹp phôi chuyên nghiệp dành cho các doanh nghiệp cần gia công những chi tiết có kích thước lớn, yêu cầu hành trình kẹp 300 mm, lực kẹp 10.000 kg và độ chính xác cao. Thiết kế mô-đun, vật liệu thép hợp kim tôi cứng và khả năng làm việc ổn định giúp sản phẩm đáp ứng tốt các yêu cầu gia công trên trung tâm CNC hiện đại.

Nếu bạn đang tìm kiếm một ê tô CNC GT200B-I có khả năng kẹp chắc, vận hành bền bỉ và tối ưu hiệu quả sản xuất, đây là lựa chọn phù hợp cho các xưởng cơ khí chính xác, nhà máy khuôn mẫu và doanh nghiệp chế tạo máy.
