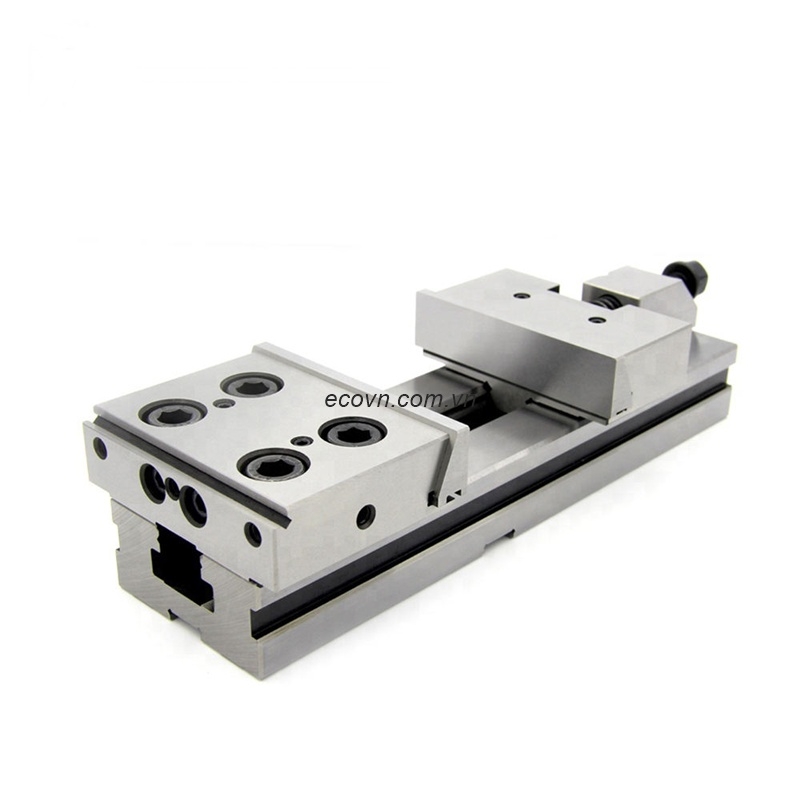

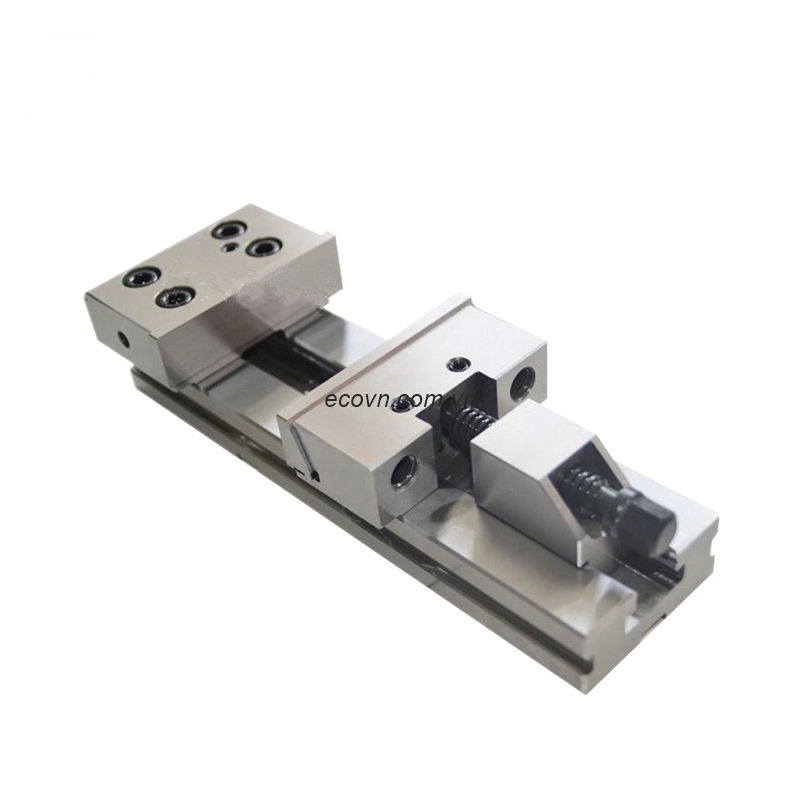

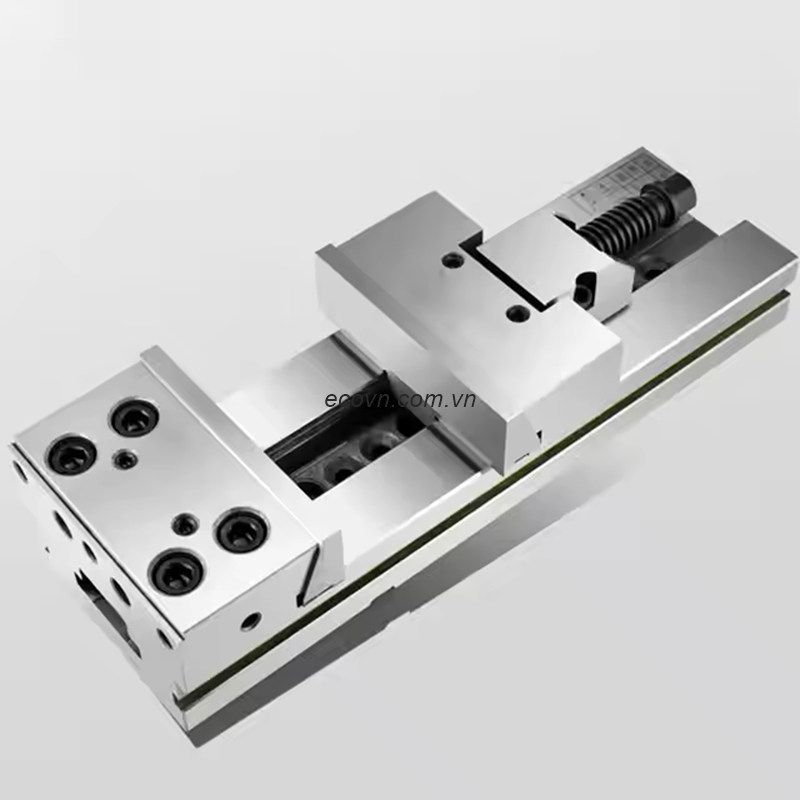

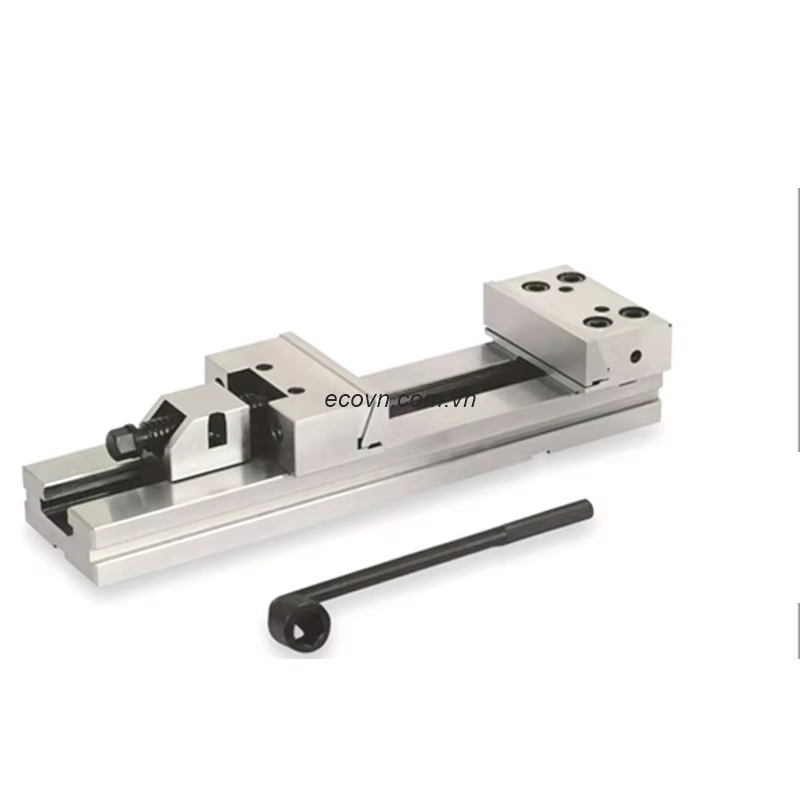

Ê tô GT300G-I – Ê tô mô-đun chính xác hành trình 800 mm cho gia công CNC hạng nặng

Đối với các doanh nghiệp gia công khuôn mẫu, chế tạo máy và cơ khí chính xác, việc kẹp các chi tiết có chiều dài lớn luôn là một thách thức. Nếu sử dụng ê tô có hành trình ngắn, người vận hành phải thay đổi vị trí gá nhiều lần, vừa làm giảm năng suất vừa ảnh hưởng đến độ chính xác của sản phẩm.

Ê tô GT300G-I là model có hành trình mở lớn nhất trong dòng GT300, được thiết kế dành cho các trung tâm gia công CNC công suất lớn. Với chiều rộng hàm kẹp 300 mm, độ mở tối đa 800 mm và lực kẹp lên tới 12.000 kg, sản phẩm đáp ứng hiệu quả nhu cầu gia công các chi tiết siêu dài như khuôn ép nhựa, khuôn dập, bàn máy, tấm gá, kết cấu thép và các chi tiết cơ khí cỡ lớn.

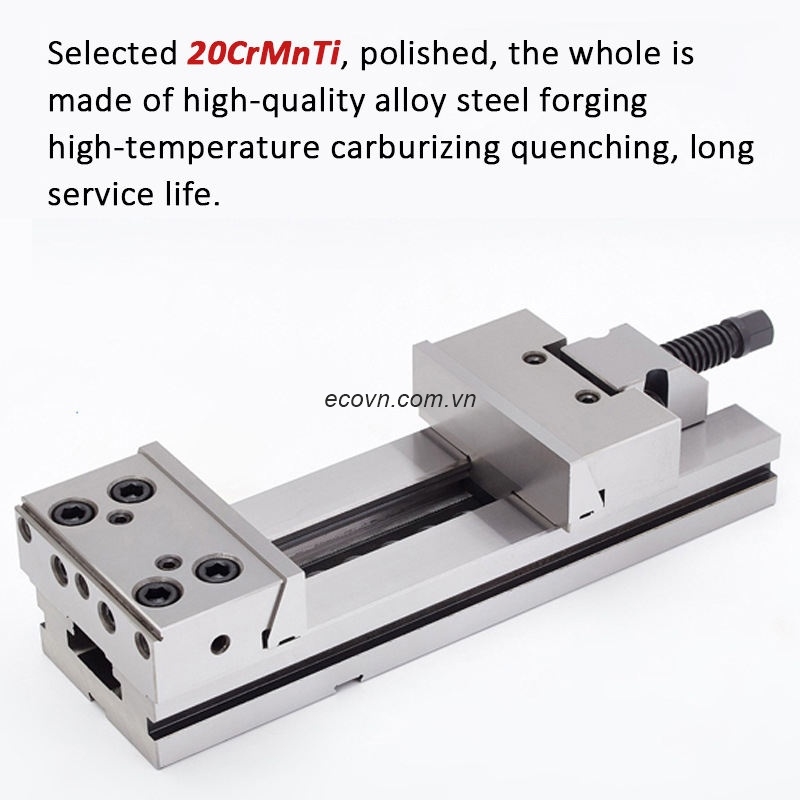

Toàn bộ ê tô được chế tạo từ thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng đạt HRC58–62. Các bề mặt làm việc được mài chính xác với độ song song 0.005 mm/100 mm và độ vuông góc 0.005 mm, giúp đảm bảo khả năng định vị chính xác và duy trì hiệu suất ổn định trong môi trường sản xuất liên tục.

1. Thông số kỹ thuật ê tô GT300G-I

Model: GT300G-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 300 mm

Chiều cao hàm kẹp: 80 mm

Độ mở tối đa: 800 mm

Chiều dài tổng thể: 1135 mm

Lực kẹp: 12.000 kg

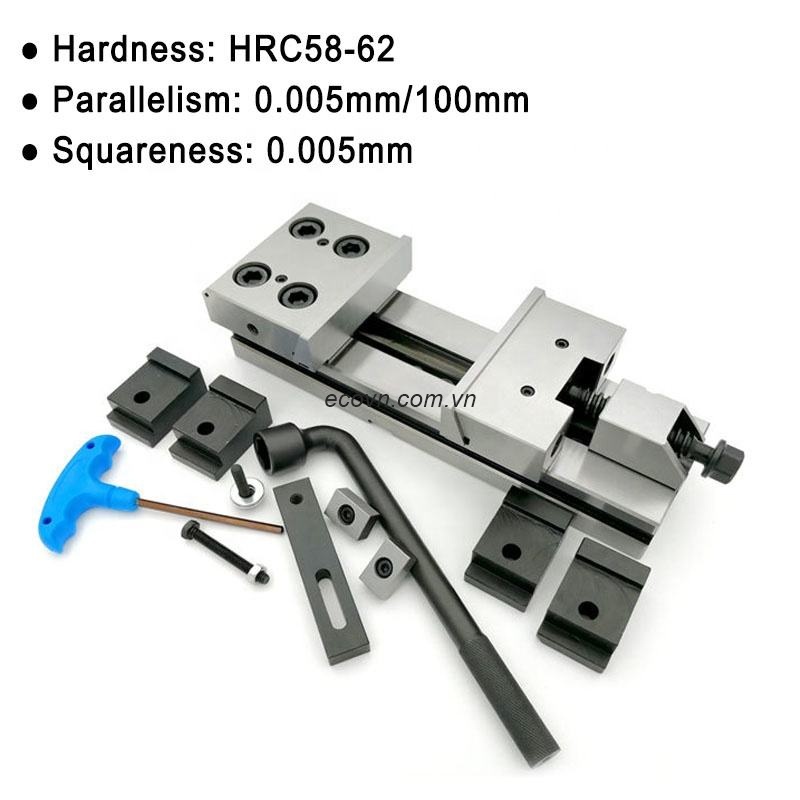

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, xử lý thấm cacbon và tôi cứng

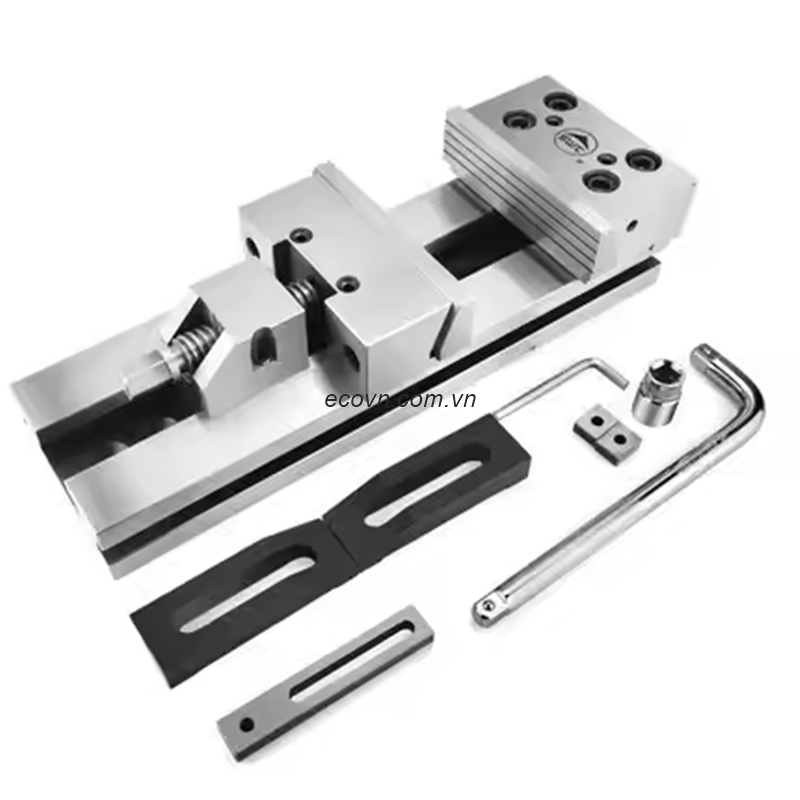

Kiểu thiết kế: Ê tô mô-đun với đế, hàm cố định và hàm di động có thể thay thế

Ứng dụng: Trung tâm gia công CNC, máy phay CNC, máy doa ngang, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu, chế tạo đồ gá và cơ khí chính xác.

2. Đặc điểm nổi bật của ê tô GT300G-I

2.1. Hành trình mở 800 mm lớn nhất trong dòng GT300

Điểm nổi bật nhất của GT300G-I là độ mở tối đa lên tới 800 mm, cho phép gia công các chi tiết có chiều dài rất lớn mà không cần chia nhiều lần gá.

Lợi ích khi sử dụng:

• Kẹp được các chi tiết có chiều dài lớn.
• Giảm số lần thay đổi vị trí gá.
• Rút ngắn thời gian chuẩn bị sản xuất.
• Nâng cao hiệu quả gia công CNC.
• Đảm bảo độ chính xác trên toàn bộ chiều dài chi tiết.

So với GT300F-I, GT300G-I tăng thêm 100 mm hành trình, mang lại khả năng làm việc linh hoạt hơn trong các ứng dụng công nghiệp nặng.

2.2. Lực kẹp 12.000 kg giúp phôi luôn ổn định

GT300G-I sử dụng cơ cấu vít me chính xác, tạo lực kẹp lên đến 12.000 kg, đảm bảo phôi không bị xê dịch ngay cả khi gia công với lượng ăn dao lớn hoặc tốc độ cắt cao.

Ưu điểm:

• Giảm rung động khi gia công.
• Hạn chế hiện tượng trượt phôi.
• Tăng độ chính xác kích thước.
• Cải thiện chất lượng bề mặt.
• Kéo dài tuổi thọ dao cắt và trục chính.

2.3. Độ chính xác cao đáp ứng yêu cầu gia công CNC

GT300G-I được gia công và mài chính xác sau quá trình xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ chính xác này giúp giảm sai số giữa các lần gá đặt, nâng cao khả năng lặp lại và đáp ứng các yêu cầu gia công khuôn mẫu, đồ gá và linh kiện cơ khí chính xác.

2.4. Thép hợp kim tôi cứng HRC58–62

GT300G-I được chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt đạt độ cứng HRC58–62.

Nhờ đó sản phẩm có:

• Khả năng chống mài mòn cao.
• Chịu tải trọng lớn.
• Hạn chế biến dạng khi làm việc.
• Duy trì độ chính xác lâu dài.
• Tuổi thọ cao trong môi trường sản xuất công nghiệp.

2.5. Thiết kế mô-đun linh hoạt

GT300G-I sử dụng kết cấu mô-đun với các bộ phận có thể tháo lắp và thay thế nhanh chóng.

Ưu điểm của thiết kế này:

• Thay đổi cấu hình kẹp linh hoạt.
• Dễ dàng bảo trì.
• Thay thế hàm kẹp khi cần.
• Giảm thời gian dừng máy.
• Tăng hiệu quả khai thác thiết bị CNC.

3. Ứng dụng của ê tô GT300G-I

Ê tô GT300G-I được sử dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy doa ngang.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công đồ gá.
• Gia công kết cấu thép.
• Chế tạo máy công nghiệp.

Nhờ hành trình mở 800 mm, GT300G-I đặc biệt phù hợp với các doanh nghiệp gia công chi tiết siêu dài hoặc cần gá nhiều vị trí trên cùng một phôi.

4. Lợi ích khi sử dụng ê tô GT300G-I

Sử dụng GT300G-I mang lại nhiều lợi ích cho doanh nghiệp:

• Gia công được các chi tiết có chiều dài đến 800 mm.
• Giảm thời gian gá đặt.
• Nâng cao độ chính xác.
• Tăng năng suất trung tâm gia công CNC.
• Hạn chế sai hỏng sản phẩm.
• Giảm chi phí dao cụ.
• Kéo dài tuổi thọ thiết bị.
• Tối ưu chi phí sản xuất.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT300G-I luôn hoạt động ổn định, nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh bằng đồng hồ so.
• Đặt phôi tiếp xúc hoàn toàn với đáy hàm kẹp.
• Siết lực phù hợp với vật liệu gia công.
• Bôi trơn vít me định kỳ.
• Vệ sinh phoi sau mỗi ca làm việc.
• Kiểm tra độ mòn của hàm kẹp.
• Bảo quản bằng dầu chống gỉ khi không sử dụng.

6. Vì sao nên lựa chọn ê tô GT300G-I?

GT300G-I là giải pháp lý tưởng cho các doanh nghiệp cần gia công các chi tiết có chiều dài rất lớn.

Những ưu điểm nổi bật:

• Hàm kẹp rộng 300 mm.
• Độ mở 800 mm.
• Lực kẹp 12.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun hiện đại.
• Chịu tải trọng lớn.
• Hoạt động ổn định trên các trung tâm gia công CNC.

7. Câu hỏi thường gặp

GT300G-I phù hợp với loại máy nào?

GT300G-I phù hợp với trung tâm gia công CNC, máy phay CNC, máy doa, máy mài phẳng, máy cắt dây EDM và các hệ thống gia công cơ khí chính xác khác.

GT300G-I khác GT300F-I ở điểm nào?

GT300G-I có độ mở tối đa 800 mm và chiều dài tổng thể 1135 mm, trong khi GT300F-I có độ mở 700 mm và chiều dài 1035 mm. Các thông số khác như chiều rộng hàm kẹp, lực kẹp và độ chính xác đều tương đương, nhưng GT300G-I phù hợp hơn với các chi tiết có chiều dài lớn hơn.

GT300G-I có phù hợp để gia công khuôn mẫu lớn không?

Có. Với hành trình mở lớn nhất trong dòng GT300, lực kẹp mạnh và độ chính xác cao, GT300G-I là lựa chọn phù hợp cho gia công khuôn mẫu lớn, đồ gá và các kết cấu cơ khí yêu cầu độ cứng vững cao.

8. Kết luận

Ê tô GT300G-I là model cao cấp nhất trong dòng GT300 Precision Modular Vise, được thiết kế cho các doanh nghiệp cần gia công những chi tiết có kích thước và chiều dài rất lớn. Với hàm kẹp 300 mm, độ mở 800 mm, lực kẹp 12.000 kg, độ chính xác 0.005 mm/100 mm cùng kết cấu thép hợp kim tôi cứng HRC58–62, sản phẩm mang lại khả năng kẹp phôi chắc chắn, độ bền cao và hiệu suất gia công vượt trội.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô CNC GT300G-I có hành trình cực lớn để phục vụ gia công khuôn mẫu, kết cấu cơ khí hoặc các chi tiết công nghiệp kích thước lớn, đây là giải pháp tối ưu giúp nâng cao năng suất, giảm thời gian gá đặt và đảm bảo chất lượng gia công trong các dây chuyền sản xuất hiện đại.
