1. Máy SPI là gì?

SPI (Solder Paste Inspection) là thiết bị kiểm tra kem hàn sau công đoạn in kem hàn lên bảng mạch PCB và trước khi linh kiện được gắn lên bề mặt.

Khác với AOI, máy SPI không kiểm tra linh kiện hay mối hàn hoàn thiện mà tập trung đánh giá chất lượng lớp kem hàn ngay từ đầu quy trình sản xuất.

Các thông số thường được kiểm tra gồm:

Độ cao của kem hàn.

Thể tích kem hàn.

Diện tích phủ.

Vị trí kem hàn.

Hình dạng của lớp kem hàn.

Việc phát hiện lỗi ở giai đoạn này giúp giảm đáng kể chi phí sửa chữa và tăng tỷ lệ thành phẩm.

2. Vì sao máy SPI cần Granite Machine Base?

Máy SPI sử dụng hệ thống camera độ phân giải cao kết hợp với công nghệ đo 3D để phân tích lớp kem hàn có chiều cao chỉ vài chục đến vài trăm micromet.

Nếu nền máy xuất hiện rung động hoặc biến dạng, kết quả đo có thể bị sai lệch.

Granite Machine Base mang lại nhiều lợi ích:

Giảm rung động trong quá trình quét.

Ổn định vị trí của hệ thống quang học.

Duy trì khoảng cách giữa camera và PCB.

Giảm biến dạng do tải trọng.

Ổn định kích thước trong thời gian dài.

Đây là những yếu tố quan trọng giúp máy SPI đạt độ chính xác cao.

3. Đặc điểm của hệ thống đo trong máy SPI

Khác với các máy kiểm tra thông thường, SPI thường sử dụng:

Camera công nghiệp độ phân giải cao.

Máy chiếu ánh sáng cấu trúc.

Laser đo biên dạng.

Cảm biến 3D.

Thuật toán tái tạo bề mặt kem hàn.

Các thiết bị này yêu cầu vị trí lắp đặt ổn định tuyệt đối để duy trì độ chính xác trong suốt quá trình vận hành.

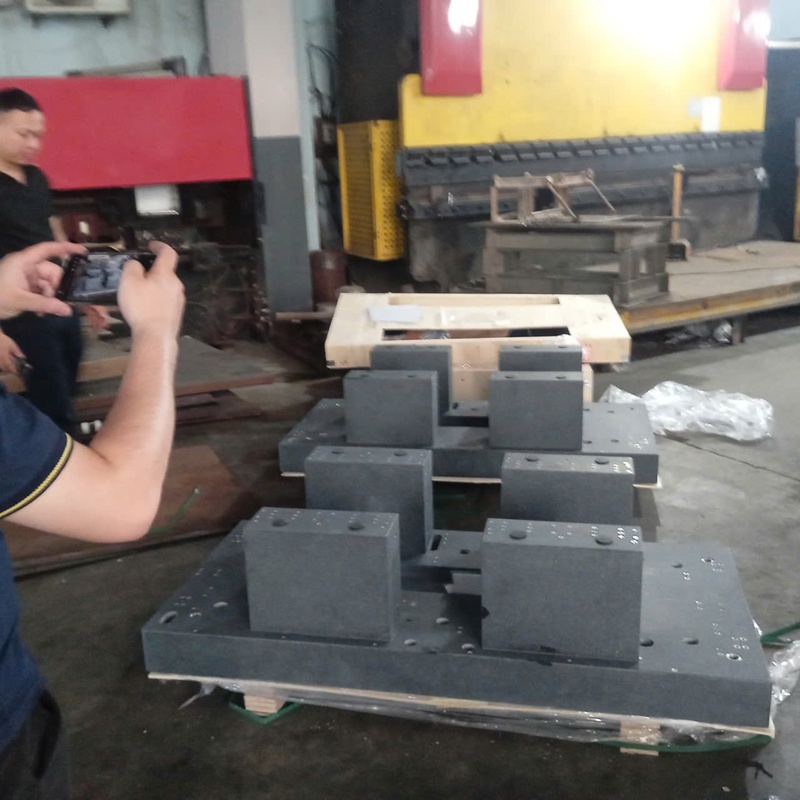

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

4. Granite Machine Base ảnh hưởng thế nào đến kết quả đo?

Sai số vài micromet trên Granite Machine Base có thể dẫn đến sai lệch đáng kể trong quá trình đánh giá thể tích kem hàn.

Những ảnh hưởng thường gặp gồm:

Đo sai chiều cao kem hàn.

Đánh giá sai thể tích.

Giảm độ chính xác của mô hình 3D.

Tăng tỷ lệ báo lỗi giả.

Khó phát hiện các khuyết tật nhỏ.

Do đó, Granite Machine Base đóng vai trò quan trọng trong việc duy trì tính ổn định của toàn bộ hệ thống đo.

5. Thiết kế Granite Machine Base cho máy SPI

Một Granite Machine Base dành cho SPI cần đáp ứng các yêu cầu riêng của hệ thống đo quang học.

Các tiêu chí quan trọng gồm:

Độ phẳng cao.

Độ cứng lớn.

Khả năng chống rung tốt.

Hệ số giãn nở nhiệt thấp.

Vị trí lắp camera và máy chiếu chính xác.

Không gian cho hệ thống đi dây và khí nén.

Khả năng mở rộng khi nâng cấp thiết bị.

Thiết kế hợp lý giúp rút ngắn thời gian hiệu chuẩn và nâng cao độ tin cậy của kết quả đo.

6. Tác động của nhiệt độ trong quá trình kiểm tra

Máy SPI thường làm việc liên tục trong dây chuyền SMT.

Nếu nhiệt độ thay đổi, các cụm cơ khí và quang học có thể giãn nở, làm thay đổi vị trí tương đối giữa camera và bảng mạch.

Granite Machine Base với hệ số giãn nở nhiệt thấp giúp:

Giảm sai số do nhiệt.

Ổn định khoảng cách đo.

Duy trì chất lượng hình ảnh.

Giảm tần suất hiệu chuẩn.

Đây là lý do nhiều nhà sản xuất SPI lựa chọn vật liệu granite thay vì kết cấu thép.

7. Lợi ích đối với dây chuyền SMT

Granite Machine Base không chỉ cải thiện hiệu suất của máy SPI mà còn tác động tích cực đến toàn bộ dây chuyền.

Những lợi ích nổi bật gồm:

Phát hiện sớm lỗi in kem hàn.

Giảm sản phẩm lỗi ở công đoạn hàn.

Ổn định chất lượng sản xuất.

Giảm thời gian dừng máy.

Nâng cao hiệu quả kiểm soát chất lượng.

Đối với các dây chuyền SMT hiện đại, SPI là bước kiểm tra quan trọng trước khi bảng mạch chuyển sang công đoạn gắn linh kiện.

8. Ví dụ ứng dụng thực tế

Một nhà máy sản xuất thiết bị điện tử tiêu dùng thường xuyên gặp tình trạng lỗi hàn do lượng kem hàn không đồng đều.

Sau khi đầu tư máy SPI sử dụng Granite Machine Base, hệ thống có khả năng phát hiện chính xác các vị trí thiếu hoặc thừa kem hàn ngay sau công đoạn in.

Nhờ đó, doanh nghiệp điều chỉnh kịp thời quy trình in stencil, giảm tỷ lệ lỗi trong công đoạn hàn reflow và nâng cao chất lượng sản phẩm đầu ra.

9. Checklist lựa chọn Granite Machine Base cho máy SPI

✔ Độ phẳng đạt yêu cầu của hệ thống đo.

✔ Khả năng chống rung cao.

✔ Độ ổn định nhiệt tốt.

✔ Gia công chính xác vị trí lắp camera và máy chiếu.

✔ Hệ chân đỡ có thể cân chỉnh.

✔ Bố trí thuận tiện cho hệ thống đi dây.

✔ Hỗ trợ mở rộng thiết bị trong tương lai.

✔ Có đầy đủ hồ sơ kiểm tra chất lượng.

10. Câu hỏi thường gặp

Granite Machine Base có giúp tăng độ chính xác của máy SPI không?

Có. Granite Machine Base giúp ổn định hệ thống quang học và giảm ảnh hưởng của rung động, từ đó nâng cao độ chính xác khi đo chiều cao và thể tích kem hàn.

Máy SPI và AOI khác nhau như thế nào?

SPI kiểm tra lớp kem hàn trước khi gắn linh kiện lên PCB, trong khi AOI kiểm tra bảng mạch sau khi quá trình hàn hoàn tất. Hai hệ thống có mục đích khác nhau nhưng đều yêu cầu nền máy có độ ổn định cao.

Vì sao cần kiểm soát rung động trong máy SPI?

Rung động có thể làm sai lệch dữ liệu đo 3D, ảnh hưởng đến việc đánh giá thể tích và hình dạng của kem hàn.

Granite Machine Base có thể thiết kế theo từng model máy SPI không?

Có. Granite Machine Base thường được chế tạo theo bản vẽ để phù hợp với cấu hình camera, hệ thống chiếu sáng và yêu cầu lắp đặt của từng nhà sản xuất.

11. Kết luận

Granite Machine Base là nền tảng quan trọng giúp máy SPI đạt được độ chính xác cao trong quá trình kiểm tra kem hàn trên dây chuyền SMT. Với khả năng chống rung, ổn định nhiệt và duy trì hình học vượt trội, vật liệu granite góp phần nâng cao chất lượng dữ liệu đo, giảm tỷ lệ lỗi và tối ưu hiệu quả sản xuất. Đối với các doanh nghiệp điện tử hiện đại, việc đầu tư đúng vào Granite Machine Base là giải pháp giúp tăng độ tin cậy của toàn bộ quy trình kiểm soát chất lượng.
