1. Granite Machine Base cho máy Die Bonding là gì?

Die Bonding là công đoạn gắn chip bán dẫn (Die) lên đế hoặc khung dẫn (Lead Frame, Substrate) trước khi thực hiện các bước Wire Bonding và đóng gói. Đây là một trong những quy trình quan trọng nhất trong sản xuất linh kiện bán dẫn, ảnh hưởng trực tiếp đến độ chính xác lắp ráp và chất lượng của sản phẩm cuối cùng.

Quá trình đặt chip yêu cầu hệ thống định vị có độ chính xác rất cao. Chỉ một sai lệch vài micron cũng có thể làm giảm chất lượng liên kết hoặc khiến toàn bộ linh kiện không đạt tiêu chuẩn.

Để đảm bảo đầu gắp, camera và bàn dịch chuyển luôn hoạt động ổn định, nhiều nhà sản xuất thiết bị Die Bonding lựa chọn Granite Machine Base làm nền tảng cơ khí cho toàn bộ hệ thống.

2. Vì sao máy Die Bonding cần Granite Machine Base?

Trong máy Die Bonding, đầu gắp phải đưa chip đến đúng vị trí với tốc độ cao và độ chính xác cực lớn. Đồng thời, camera Vision phải liên tục xác định vị trí của chip và đế lắp.

Nếu nền máy xuất hiện rung động hoặc biến dạng, hệ thống có thể gặp các vấn đề như:

Sai lệch vị trí đặt chip.

Giảm độ chính xác của camera Vision.

Đầu gắp không ổn định.

Tăng tỷ lệ sản phẩm lỗi.

Mất nhiều thời gian hiệu chuẩn.

Granite Machine Base giúp duy trì độ ổn định hình học, hạn chế rung động và tạo nền tảng vững chắc cho toàn bộ cụm cơ khí.

3. Granite Machine Base được ứng dụng ở những bộ phận nào?

Trong máy Die Bonding, Granite Machine Base thường là kết cấu chính để lắp đặt:

Camera Vision.

Đầu gắp Die.

Bàn dịch chuyển XY.

Ray dẫn hướng tuyến tính.

Linear Motor.

Encoder.

Đồ gá sản phẩm.

Hệ thống căn chỉnh.

Việc gia công đồng thời các mặt chuẩn trên cùng một hệ tọa độ giúp giảm sai số trong quá trình lắp ráp và hiệu chuẩn.

4. Những yêu cầu kỹ thuật đối với Granite Machine Base

Để đáp ứng yêu cầu của máy Die Bonding, Granite Machine Base cần được thiết kế theo các tiêu chuẩn kỹ thuật nghiêm ngặt.

Các yêu cầu quan trọng gồm:

Độ phẳng cao trên toàn bộ bề mặt.

Độ cứng đủ để chịu tải của hệ thống.

Khả năng giảm rung hiệu quả.

Các mặt chuẩn được gia công trên cùng hệ tọa độ.

Insert inox bố trí chính xác theo bản vẽ.

Ổn định trong môi trường phòng sạch.

Thiết kế phù hợp ngay từ đầu giúp giảm thời gian căn chỉnh và nâng cao hiệu quả sản xuất.

5. Granite Machine Base và kết cấu thép có gì khác nhau?

Trong các hệ thống bán dẫn, Granite Machine Base thường được ưu tiên nhờ khả năng duy trì độ chính xác lâu dài.

6. Những lỗi thường gặp khi thiết kế Granite Machine Base cho máy Die Bonding

Một số lỗi phổ biến trong quá trình thiết kế và chế tạo gồm:

Không gia công các mặt chuẩn trên cùng hệ tọa độ.

Thiết kế thiếu độ cứng cho bàn dịch chuyển.

Không tính toán tải trọng động của Linear Motor.

Bố trí insert chưa hợp lý.

Thiếu không gian cho hệ thống khí nén và dây tín hiệu.

Không kiểm tra độ phẳng sau khi gia công.

Những sai sót này có thể làm tăng thời gian lắp ráp và ảnh hưởng đến độ chính xác của hệ thống.

7. Góc nhìn của kỹ sư thiết kế máy

Trong nhiều dự án chế tạo máy bán dẫn, chi phí đầu tư cho camera, đầu gắp và hệ thống điều khiển rất lớn. Tuy nhiên, nếu Granite Machine Base không đủ ổn định thì toàn bộ hệ thống vẫn khó đạt được độ chính xác mong muốn.

Granite Machine Base đóng vai trò là chuẩn tham chiếu của toàn bộ máy. Khi được thiết kế đúng, nó giúp duy trì vị trí tương đối giữa camera, đầu gắp và sản phẩm trong suốt quá trình vận hành, từ đó nâng cao tính lặp lại và giảm sai số tích lũy.

8. Case Study thực tế

Một doanh nghiệp chế tạo máy Die Bonding cần phát triển hệ thống đặt chip tốc độ cao cho ngành bán dẫn. Trong giai đoạn thử nghiệm, kết cấu thép hàn xuất hiện dao động nhẹ khi bàn XY tăng tốc, khiến tỷ lệ đặt chip sai vị trí tăng lên.

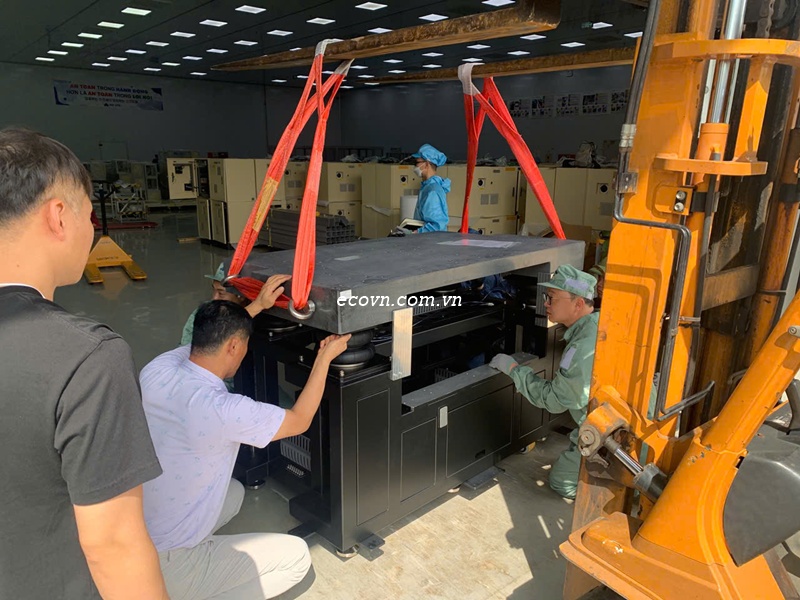

Sau khi thay thế bằng Granite Machine Base được gia công theo bản vẽ, đồng thời hoàn thiện các mặt chuẩn lắp ray dẫn hướng, Linear Motor và camera trên cùng hệ tọa độ, hệ thống đạt độ ổn định cao hơn. Quá trình hiệu chuẩn được rút ngắn và tỷ lệ sản phẩm đạt tiêu chuẩn tăng đáng kể.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định kích thước và tải trọng của hệ thống.

✔ Thiết kế mặt chuẩn trên cùng hệ tọa độ.

✔ Tính toán gia tốc của bàn XY.

✔ Xác định vị trí ray dẫn hướng và Linear Motor.

✔ Bố trí insert inox đúng bản vẽ.

✔ Kiểm tra độ phẳng trước khi nghiệm thu.

✔ Chuẩn bị phương án lắp đặt trong phòng sạch.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc đối với máy Die Bonding không?

Không bắt buộc, nhưng đây là giải pháp được nhiều nhà sản xuất thiết bị bán dẫn lựa chọn khi yêu cầu độ chính xác và độ ổn định ở mức rất cao.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Granite Machine Base được gia công theo bản vẽ của từng dự án, bao gồm các mặt chuẩn, insert inox, lỗ ren và các yêu cầu kỹ thuật riêng.

Granite Machine Base có giúp tăng độ chính xác khi đặt chip không?

Granite Machine Base không thay đổi khả năng của đầu gắp hoặc camera, nhưng giúp toàn bộ hệ thống duy trì vị trí ổn định, từ đó nâng cao độ chính xác và tính lặp lại của quá trình Die Bonding.

Granite Machine Base có phù hợp với hệ thống sử dụng Linear Motor không?

Có. Đây là giải pháp rất phổ biến trong các máy Die Bonding hiện đại vì Linear Motor yêu cầu nền tảng cơ khí có độ cứng và độ ổn định cao.

11. Kết luận

Máy Die Bonding là thiết bị có yêu cầu rất cao về độ chính xác trong ngành công nghiệp bán dẫn. Granite Machine Base đóng vai trò là nền tảng cơ khí giúp ổn định toàn bộ hệ thống, giảm rung động và duy trì độ chính xác trong quá trình đặt chip. Đối với các doanh nghiệp chế tạo máy theo yêu cầu, đầu tư vào Granite Machine Base ngay từ giai đoạn thiết kế sẽ giúp nâng cao chất lượng thiết bị, rút ngắn thời gian hiệu chuẩn và tăng độ tin cậy trong quá trình sản xuất.
