1. Granite Machine Base cho máy Wire Bonding là gì?

Wire Bonding là công nghệ kết nối chip bán dẫn với chân linh kiện bằng các sợi dây dẫn siêu nhỏ, thường được làm từ vàng, nhôm hoặc đồng. Đây là một trong những công đoạn quan trọng nhất trong quy trình đóng gói bán dẫn (Semiconductor Packaging).

Đường kính của dây Bonding chỉ từ vài chục micron. Vì vậy, bất kỳ sai lệch nhỏ nào trong quá trình định vị đầu Bonding cũng có thể ảnh hưởng trực tiếp đến chất lượng mối nối và hiệu suất của chip.

Để đảm bảo toàn bộ hệ thống hoạt động ổn định, các nhà sản xuất máy Wire Bonding thường sử dụng Granite Machine Base làm nền tảng cơ khí chính. Với khả năng chống rung, độ cứng cao và độ ổn định hình học vượt trội, Granite Machine Base giúp duy trì độ chính xác trong suốt quá trình vận hành.

2. Vì sao máy Wire Bonding cần Granite Machine Base?

Máy Wire Bonding phải định vị đầu Bonding với độ chính xác rất cao trong thời gian cực ngắn. Ngoài ra, hệ thống còn phải duy trì sự ổn định giữa chip, đầu Bonding và bàn gá sản phẩm.

Nếu nền máy không đủ cứng hoặc bị rung động, các vấn đề sau có thể xảy ra:

Sai vị trí điểm Bonding.

Đứt dây Bonding.

Lực ép không ổn định.

Giảm tỷ lệ sản phẩm đạt yêu cầu.

Tăng thời gian hiệu chuẩn.

Granite Machine Base giúp giảm thiểu các hiện tượng này nhờ khả năng hấp thụ rung động và duy trì độ ổn định của toàn bộ kết cấu.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

3. Granite Machine Base được sử dụng ở những vị trí nào?

Trong máy Wire Bonding, Granite Machine Base thường được sử dụng để lắp đặt:

Đầu Bonding.

Bàn dịch chuyển XY.

Camera định vị.

Ray dẫn hướng tuyến tính.

Linear Motor.

Encoder.

Đồ gá sản phẩm.

Hệ thống cảm biến.

Việc gia công tất cả các mặt chuẩn trên cùng một hệ tọa độ giúp quá trình lắp ráp đạt độ chính xác cao ngay từ đầu.

4. Các yêu cầu kỹ thuật đối với Granite Machine Base

Để đáp ứng yêu cầu của máy Wire Bonding, Granite Machine Base cần được thiết kế theo các tiêu chuẩn nghiêm ngặt:

Độ phẳng cao trên toàn bộ bề mặt.

Các mặt chuẩn gia công chính xác theo cùng hệ tọa độ.

Insert inox được bố trí đúng vị trí.

Độ cứng phù hợp với tải trọng động của hệ thống.

Khả năng giảm rung hiệu quả.

Ổn định trong điều kiện nhiệt độ của phòng sạch.

Thiết kế tối ưu sẽ giúp giảm thời gian căn chỉnh và tăng độ tin cậy của máy.

5. Granite Machine Base và kết cấu thép khác nhau như thế nào?

Đối với các thiết bị đóng gói bán dẫn, Granite Machine Base mang lại độ ổn định lâu dài và giúp giảm sai số trong quá trình vận hành.

6. Những lỗi thường gặp khi thiết kế máy Wire Bonding

Trong quá trình thiết kế và chế tạo máy, một số lỗi phổ biến gồm:

Không gia công các mặt chuẩn trên cùng hệ tọa độ.

Không tính toán đầy đủ tải trọng động.

Bố trí camera và đầu Bonding trên các kết cấu riêng biệt.

Thiếu vị trí insert cho thiết bị mở rộng.

Không dự phòng không gian đi dây tín hiệu.

Không kiểm tra độ phẳng sau gia công.

Những sai sót này có thể làm tăng thời gian lắp ráp và ảnh hưởng trực tiếp đến chất lượng mối Bonding.

7. Góc nhìn của kỹ sư thiết kế máy

Trong các hệ thống Wire Bonding hiện đại, độ chính xác không chỉ đến từ đầu Bonding hay thuật toán điều khiển. Nền tảng cơ khí mới là yếu tố quyết định khả năng duy trì sự ổn định của toàn bộ hệ thống.

Granite Machine Base giúp giữ nguyên mối quan hệ hình học giữa đầu Bonding, camera và sản phẩm. Điều này giúp giảm sai số tích lũy và nâng cao độ lặp lại trong từng chu kỳ làm việc.

Đây là lý do nhiều nhà sản xuất thiết bị bán dẫn trên thế giới ưu tiên sử dụng Granite Machine Base cho các dòng máy Wire Bonding cao cấp.

8. Case Study thực tế

Một doanh nghiệp chế tạo thiết bị đóng gói bán dẫn cần phát triển máy Wire Bonding phục vụ sản xuất chip công suất cao. Trong giai đoạn thử nghiệm, hệ thống sử dụng kết cấu thép xuất hiện dao động nhỏ khi bàn XY tăng tốc, làm giảm độ chính xác của vị trí Bonding.

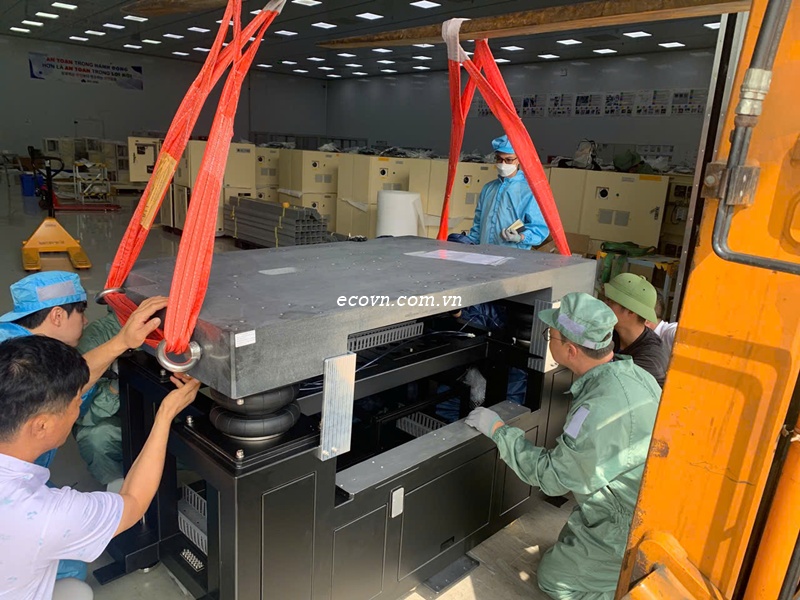

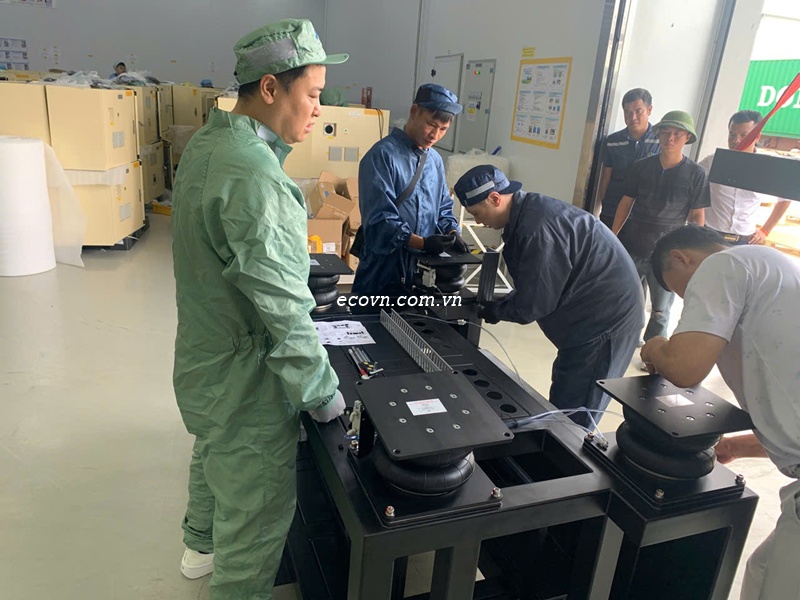

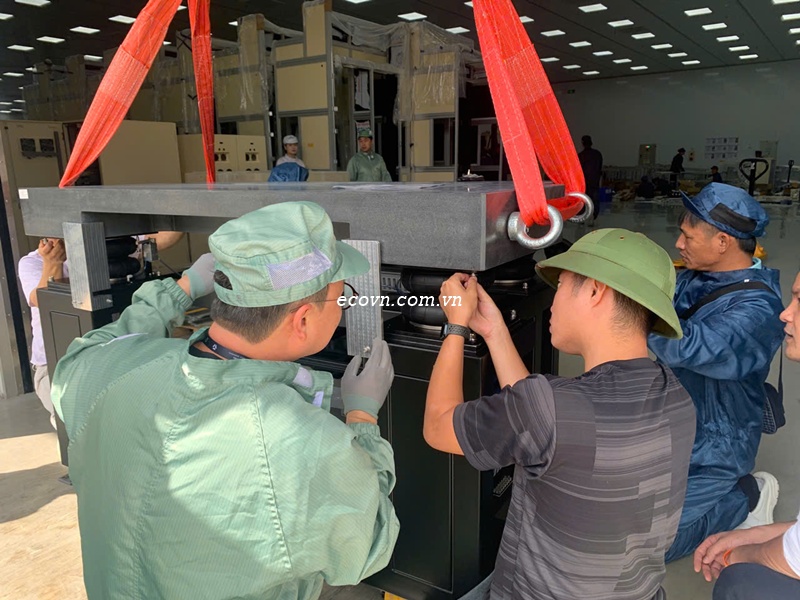

Sau khi thay thế bằng Granite Machine Base được gia công theo bản vẽ, đồng thời hoàn thiện các mặt chuẩn lắp ray dẫn hướng, Linear Motor và camera trên cùng hệ tọa độ, độ ổn định của máy được cải thiện đáng kể. Quá trình hiệu chuẩn diễn ra nhanh hơn và tỷ lệ sản phẩm đạt yêu cầu tăng lên.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định tải trọng của toàn bộ hệ thống.

✔ Thiết kế các mặt chuẩn trên cùng hệ tọa độ.

✔ Tính toán gia tốc của bàn XY.

✔ Bố trí vị trí ray dẫn hướng và Linear Motor.

✔ Thiết kế đầy đủ insert inox theo bản vẽ.

✔ Kiểm tra độ phẳng trước khi nghiệm thu.

✔ Chuẩn bị phương án lắp đặt trong phòng sạch.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc đối với máy Wire Bonding không?

Không bắt buộc, nhưng đây là giải pháp phổ biến trong các hệ thống yêu cầu độ chính xác và độ ổn định rất cao của ngành bán dẫn.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Granite Machine Base được gia công theo bản vẽ của từng dự án, bao gồm mặt chuẩn, insert inox, lỗ ren và các yêu cầu kỹ thuật riêng.

Granite Machine Base có giúp tăng chất lượng mối Bonding không?

Granite Machine Base không thay đổi công nghệ Bonding nhưng giúp hệ thống định vị ổn định hơn, từ đó nâng cao độ chính xác và tính lặp lại của quá trình hàn dây.

Granite Machine Base có phù hợp với máy Wire Bonding tốc độ cao không?

Có. Đây là lựa chọn phù hợp cho các hệ thống sử dụng Linear Motor và yêu cầu vận hành ở tốc độ cao với độ chính xác lớn.

11. Kết luận

Máy Wire Bonding là thiết bị đòi hỏi độ chính xác cực cao trong ngành đóng gói bán dẫn. Để đảm bảo quá trình định vị ổn định và duy trì chất lượng mối nối, Granite Machine Base đóng vai trò là nền tảng cơ khí quan trọng. Với khả năng giảm rung động, ổn định hình học và hỗ trợ lắp ráp chính xác, Granite Machine Base là giải pháp được nhiều nhà chế tạo máy lựa chọn khi phát triển các hệ thống Wire Bonding hiện đại.
