1. Granite Machine Base cho máy Pick and Place là gì?

Máy Pick and Place là thiết bị tự động dùng để gắp và đặt linh kiện điện tử lên bảng mạch PCB hoặc đưa các chi tiết cơ khí vào đúng vị trí trong dây chuyền sản xuất. Đây là thiết bị quan trọng trong ngành SMT, bán dẫn, lắp ráp điện tử, sản xuất pin lithium và nhiều lĩnh vực tự động hóa khác.

Các dòng máy hiện đại có thể đạt tốc độ hàng chục nghìn đến hàng trăm nghìn linh kiện mỗi giờ. Với tốc độ cao như vậy, kết cấu cơ khí phải đảm bảo độ cứng và độ ổn định tuyệt đối để đầu gắp luôn định vị chính xác.

Granite Machine Base được sử dụng như nền tảng của nhiều máy Pick and Place nhờ khả năng chống rung tốt, ổn định hình học và duy trì độ chính xác trong suốt thời gian vận hành.

2. Vì sao máy Pick and Place cần Granite Machine Base?

Trong quá trình hoạt động, đầu gắp liên tục tăng tốc, giảm tốc và thay đổi hướng di chuyển. Nếu kết cấu nền không đủ cứng, dao động sẽ xuất hiện và làm giảm độ chính xác của quá trình gắp đặt.

Các lỗi thường gặp khi nền máy không ổn định gồm:

Đặt linh kiện sai vị trí.

Giảm độ chính xác của hệ thống Vision.

Tăng tỷ lệ sản phẩm lỗi.

Giảm tốc độ vận hành thực tế.

Gia tăng thời gian hiệu chuẩn.

Granite Machine Base giúp hạn chế các hiện tượng trên bằng khả năng hấp thụ rung động và duy trì độ ổn định hình học trong suốt quá trình sản xuất.

3. Granite Machine Base được sử dụng ở những bộ phận nào?

Trong máy Pick and Place, Granite Machine Base thường là kết cấu chính để lắp đặt:

Đầu gắp linh kiện.

Camera Vision.

Bàn dịch chuyển XY.

Ray dẫn hướng tuyến tính.

Linear Motor hoặc Servo Motor.

Encoder.

Đồ gá PCB.

Hệ thống cấp linh kiện (Feeder).

Các mặt chuẩn của Granite Machine Base được gia công chính xác theo cùng một hệ tọa độ nhằm đảm bảo các cụm thiết bị luôn duy trì đúng vị trí tương quan.

4. Những yêu cầu kỹ thuật đối với Granite Machine Base

Một Granite Machine Base dành cho máy Pick and Place cần đáp ứng các yêu cầu sau:

Độ phẳng cao trên toàn bộ bề mặt lắp đặt.

Độ cứng lớn để chịu tải trọng động.

Các mặt chuẩn được gia công chính xác.

Insert inox bố trí theo đúng bản vẽ thiết kế.

Khả năng giảm rung khi hệ thống hoạt động ở tốc độ cao.

Đảm bảo ổn định trong điều kiện sản xuất liên tục.

Thiết kế hợp lý giúp rút ngắn thời gian lắp ráp, hiệu chuẩn và nâng cao tuổi thọ của thiết bị.

5. Granite Machine Base và khung thép hàn có gì khác nhau?

Đối với các máy tốc độ cao, Granite Machine Base giúp hệ thống vận hành ổn định và duy trì độ chính xác trong thời gian dài.

6. Những sai lầm thường gặp khi thiết kế Granite Machine Base

Một số sai sót phổ biến trong quá trình thiết kế gồm:

Không tính toán đầy đủ tải trọng động.

Gia công các mặt chuẩn trên nhiều hệ tọa độ khác nhau.

Bố trí camera và đầu gắp trên các kết cấu riêng biệt.

Thiếu vị trí insert cho các thiết bị mở rộng.

Không dự phòng không gian đi dây tín hiệu và khí nén.

Không kiểm tra độ phẳng sau khi gia công.

Những lỗi này có thể làm giảm hiệu suất của máy và tăng thời gian căn chỉnh.

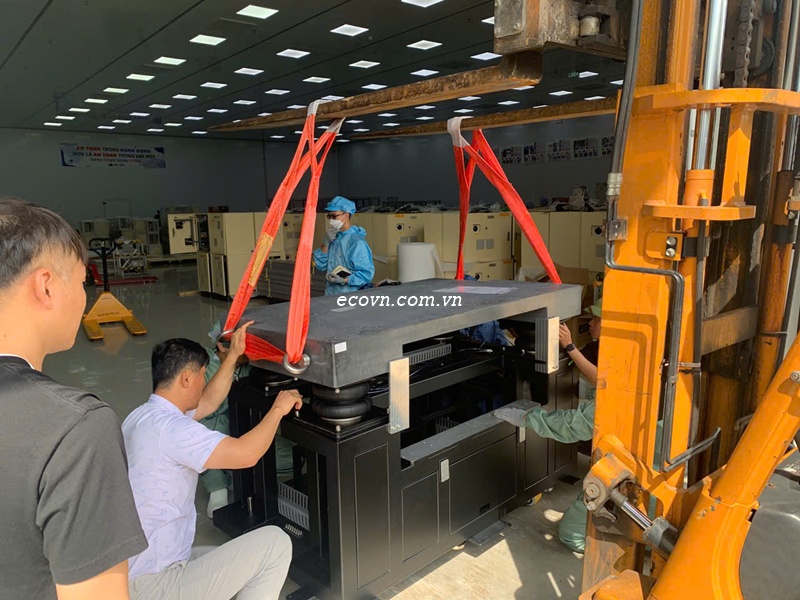

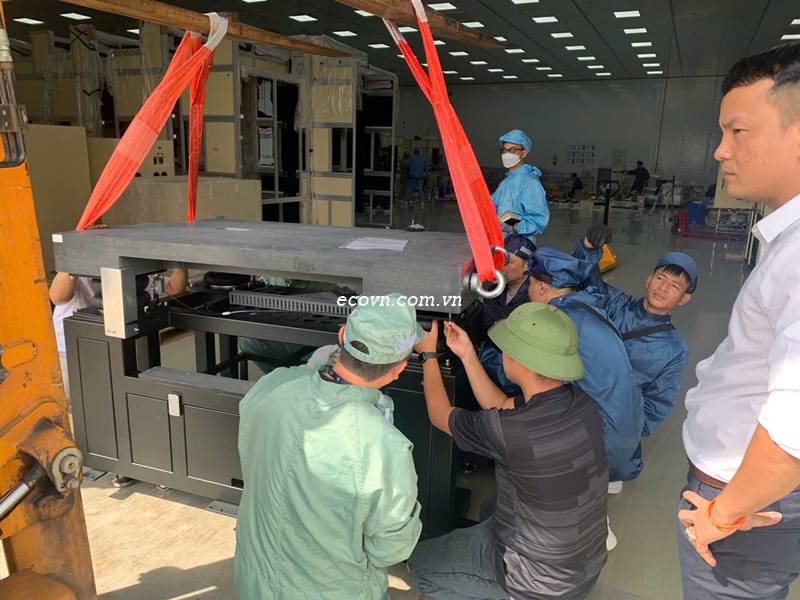

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

7. Góc nhìn của kỹ sư thiết kế máy

Trong nhiều dự án chế tạo máy Pick and Place, doanh nghiệp thường tập trung vào việc lựa chọn đầu gắp, camera hoặc hệ thống điều khiển mà chưa đánh giá đúng vai trò của nền tảng cơ khí.

Thực tế, Granite Machine Base là thành phần quyết định khả năng duy trì độ chính xác của toàn bộ hệ thống. Khi nền máy đủ cứng và ổn định, đầu gắp có thể hoạt động với gia tốc lớn mà vẫn đảm bảo vị trí đặt linh kiện. Điều này giúp tăng năng suất, giảm tỷ lệ lỗi và kéo dài tuổi thọ của các cụm chuyển động.

8. Case Study thực tế

Một doanh nghiệp chế tạo máy SMT phát triển hệ thống Pick and Place tốc độ cao phục vụ lắp ráp bo mạch điện tử. Phiên bản đầu tiên sử dụng kết cấu thép hàn và phát sinh rung động khi bàn XY tăng tốc, khiến một số linh kiện có hiện tượng đặt lệch vị trí.

Sau khi chuyển sang Granite Machine Base được gia công theo bản vẽ, đồng thời hoàn thiện các mặt chuẩn cho ray dẫn hướng, Linear Motor và camera Vision trên cùng hệ tọa độ, hệ thống đạt độ ổn định cao hơn. Quá trình hiệu chuẩn nhanh hơn, tốc độ vận hành được nâng lên và tỷ lệ lỗi trong quá trình gắp đặt giảm đáng kể.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định tải trọng của đầu gắp và bàn XY.

✔ Tính toán gia tốc lớn nhất của hệ thống.

✔ Thiết kế các mặt chuẩn trên cùng hệ tọa độ.

✔ Xác định vị trí ray dẫn hướng và Linear Motor.

✔ Bố trí insert inox theo đúng bản vẽ.

✔ Kiểm tra độ phẳng trước khi nghiệm thu.

✔ Dự phòng không gian cho bảo trì và nâng cấp thiết bị.

10. Câu hỏi thường gặp

Granite Machine Base có phù hợp với mọi máy Pick and Place không?

Có thể sử dụng cho nhiều loại máy Pick and Place, đặc biệt là các hệ thống yêu cầu tốc độ cao và độ chính xác lớn trong ngành SMT, điện tử và bán dẫn.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Granite Machine Base được chế tạo theo bản vẽ thiết kế của từng dự án, bao gồm các mặt chuẩn, insert inox, lỗ ren và các yêu cầu kỹ thuật riêng.

Granite Machine Base có giúp tăng độ chính xác khi gắp đặt linh kiện không?

Có. Granite Machine Base giúp duy trì sự ổn định của toàn bộ hệ thống cơ khí, giảm rung động và đảm bảo đầu gắp luôn định vị chính xác trong quá trình hoạt động.

Granite Machine Base có phù hợp với hệ thống sử dụng Linear Motor không?

Hoàn toàn phù hợp. Đây là giải pháp phổ biến cho các máy Pick and Place tốc độ cao vì Linear Motor yêu cầu nền tảng cơ khí có độ cứng và độ ổn định rất lớn.

11. Kết luận

Máy Pick and Place là thiết bị cốt lõi trong các dây chuyền sản xuất điện tử hiện đại. Để đáp ứng yêu cầu về tốc độ và độ chính xác, Granite Machine Base đóng vai trò là nền tảng cơ khí giúp giảm rung động, duy trì độ ổn định hình học và nâng cao hiệu quả của toàn bộ hệ thống. Với khả năng gia công theo bản vẽ và tích hợp các mặt chuẩn chính xác, Granite Machine Base là giải pháp tối ưu cho các doanh nghiệp chế tạo máy tự động, SMT và bán dẫn.
