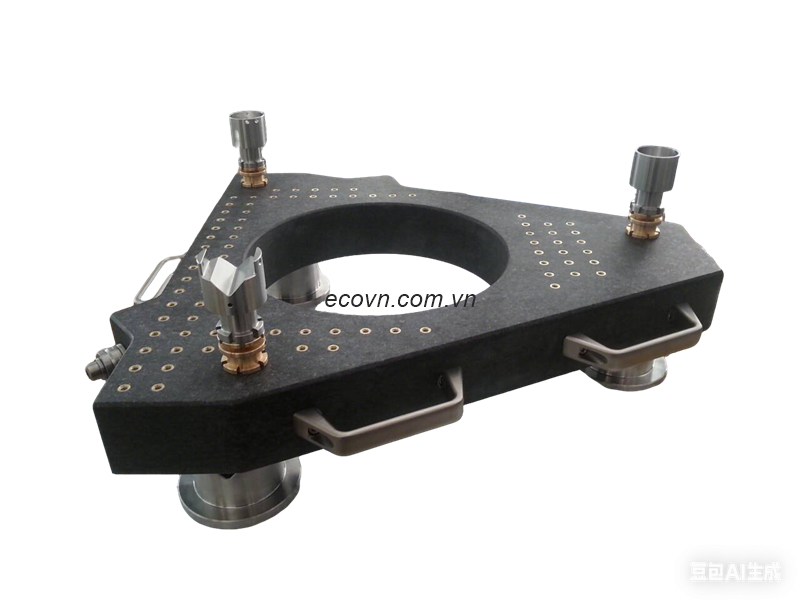

1. Granite Machine Base trong máy Wafer Inspection là gì?

Wafer Inspection là một trong những công đoạn quan trọng nhất của ngành công nghiệp bán dẫn. Trước khi chip được cắt và đóng gói, tấm wafer phải trải qua quá trình kiểm tra để phát hiện các lỗi về kích thước, bề mặt, lớp phủ, đường mạch và nhiều thông số kỹ thuật khác.

Các hệ thống kiểm tra wafer hiện đại sử dụng camera có độ phân giải rất cao, cảm biến quang học, đầu đo laser và các bàn dịch chuyển chính xác. Để những thiết bị này hoạt động ổn định, nền tảng cơ khí phải đảm bảo độ cứng, độ phẳng và khả năng chống rung ở mức rất cao.

Granite Machine Base chính là nền tảng được nhiều nhà sản xuất thiết bị bán dẫn lựa chọn vì khả năng duy trì độ ổn định hình học trong thời gian dài.

2. Vì sao máy Wafer Inspection cần Granite Machine Base?

Wafer có độ dày rất nhỏ và yêu cầu đo kiểm ở cấp độ micron. Chỉ cần rung động nhỏ hoặc sai lệch vị trí giữa camera và wafer cũng có thể làm ảnh hưởng đến kết quả kiểm tra.

Granite Machine Base mang lại nhiều lợi ích:

Duy trì vị trí chính xác giữa camera và wafer.

Giảm rung động từ hệ thống truyền động.

Ổn định cụm ray dẫn hướng và bàn XY.

Hạn chế ảnh hưởng của nhiệt độ môi trường.

Tăng độ lặp lại của kết quả đo.

Nhờ đó, hệ thống có thể duy trì chất lượng kiểm tra trong thời gian dài mà không phải hiệu chuẩn thường xuyên.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

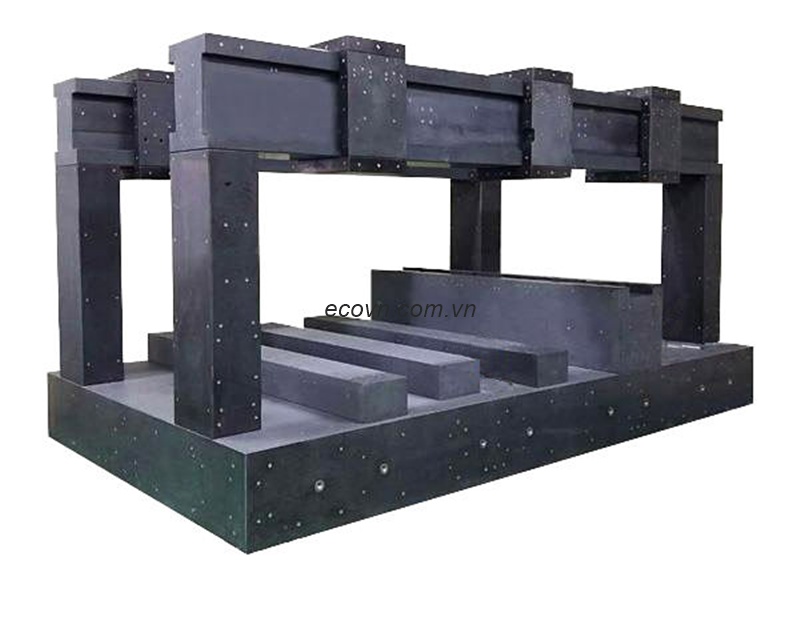

3. Granite Machine Base được ứng dụng ở những bộ phận nào?

Trong máy Wafer Inspection, Granite Machine Base thường là kết cấu chính để lắp đặt:

Bàn dịch chuyển XY.

Camera công nghiệp.

Đầu đo laser.

Ray dẫn hướng tuyến tính.

Linear Motor.

Encoder.

Hệ thống chiếu sáng.

Thiết bị định vị wafer.

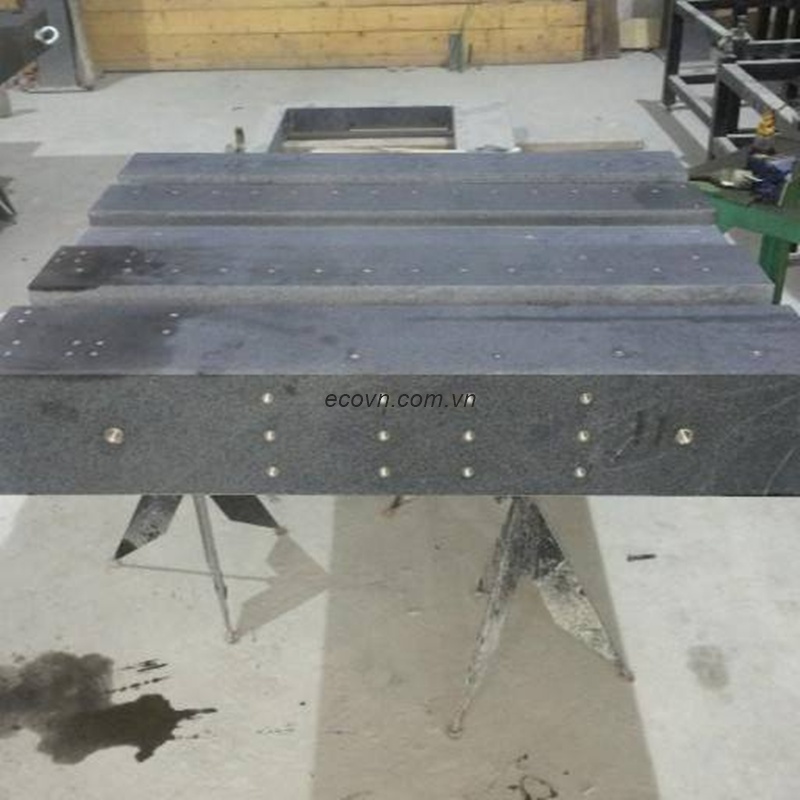

Việc gia công tất cả các mặt chuẩn trên cùng một hệ tọa độ giúp quá trình lắp ráp đạt độ chính xác cao hơn.

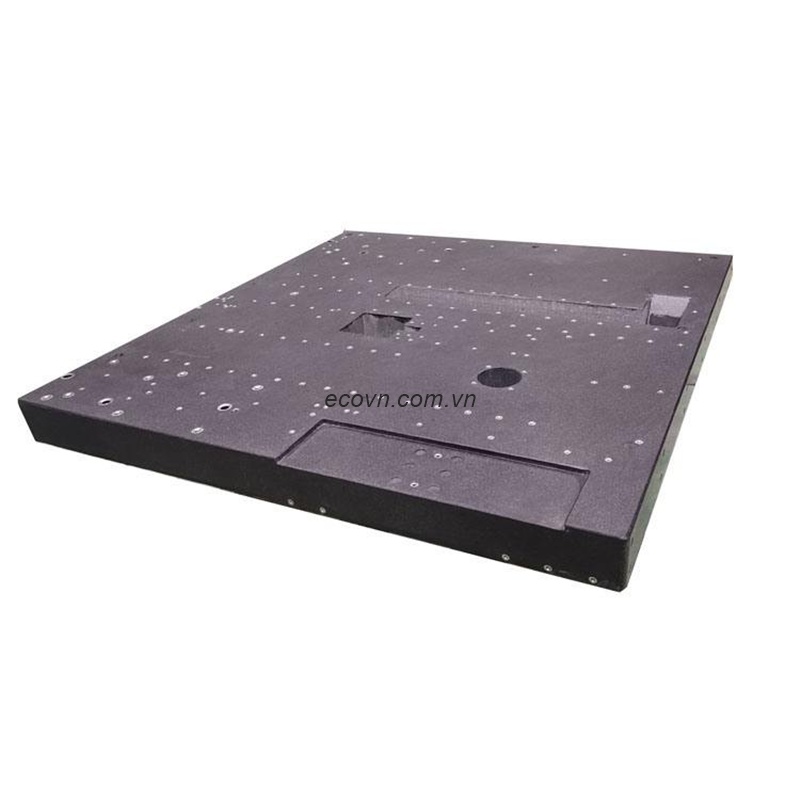

4. Tiêu chuẩn thiết kế Granite Machine Base cho máy Wafer Inspection

Một Granite Machine Base chất lượng cần đáp ứng nhiều yêu cầu kỹ thuật:

Độ phẳng cao trên toàn bộ bề mặt.

Các mặt chuẩn được gia công chính xác.

Insert inox bố trí đúng bản vẽ.

Độ cứng đủ để chịu tải của các cụm chuyển động.

Khả năng chống rung tốt.

Đảm bảo ổn định trong điều kiện phòng sạch.

Khả năng mở rộng khi nâng cấp thiết bị.

Thiết kế đúng ngay từ đầu giúp giảm thời gian lắp ráp và nâng cao độ ổn định của máy.

5. Granite Machine Base và khung thép có gì khác biệt?

Đối với thiết bị bán dẫn yêu cầu độ chính xác cực cao, Granite Machine Base là lựa chọn tối ưu hơn.

6. Những lỗi thường gặp khi thiết kế

Trong quá trình phát triển máy Wafer Inspection, các lỗi phổ biến gồm:

Không gia công các mặt chuẩn trên cùng hệ tọa độ.

Thiết kế thiếu độ cứng cho cụm bàn XY.

Không tính toán tải trọng động của Linear Motor.

Bố trí insert chưa phù hợp.

Không dự phòng không gian cho hệ thống chân không và cáp tín hiệu.

Thiếu phương án kiểm tra độ phẳng sau gia công.

Những lỗi này có thể làm tăng thời gian lắp ráp và ảnh hưởng trực tiếp đến độ chính xác của thiết bị.

7. Góc nhìn của kỹ sư thiết kế máy

Trong ngành bán dẫn, chi phí đầu tư cho camera, đầu đo và hệ thống điều khiển rất lớn. Tuy nhiên, nếu nền tảng cơ khí không đủ ổn định thì các thiết bị này khó phát huy hết khả năng.

Granite Machine Base không chỉ là bệ đỡ mà còn là chuẩn tham chiếu của toàn bộ hệ thống. Khi được thiết kế đúng, nó giúp duy trì mối quan hệ hình học giữa các cụm thiết bị, giảm sai số tích lũy và nâng cao độ tin cậy của phép đo.

8. Case Study thực tế

Một doanh nghiệp chế tạo thiết bị bán dẫn cần phát triển máy kiểm tra wafer với yêu cầu độ chính xác cao. Phiên bản ban đầu sử dụng kết cấu thép kết hợp bàn nhôm, nhưng trong quá trình chạy thử xuất hiện dao động khi bàn XY tăng tốc.

Sau khi chuyển sang Granite Machine Base và gia công đồng bộ các mặt chuẩn, ray dẫn hướng và vị trí lắp Linear Motor, hệ thống vận hành ổn định hơn. Thời gian hiệu chuẩn giảm, kết quả đo giữa các lô sản phẩm có tính lặp lại cao và đáp ứng yêu cầu của khách hàng.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định kích thước và tải trọng của wafer.

✔ Tính toán tải trọng của hệ thống chuyển động.

✔ Thiết kế mặt chuẩn theo cùng hệ tọa độ.

✔ Bố trí đầy đủ insert và lỗ ren.

✔ Xác định vị trí ray dẫn hướng và Linear Motor.

✔ Kiểm tra độ phẳng theo yêu cầu kỹ thuật.

✔ Chuẩn bị phương án vận chuyển và lắp đặt.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc đối với máy Wafer Inspection không?

Không bắt buộc, nhưng đây là giải pháp được sử dụng phổ biến trong các hệ thống yêu cầu độ chính xác cao và làm việc trong môi trường bán dẫn.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Granite Machine Base được chế tạo theo bản vẽ thiết kế của từng dự án, bao gồm mặt chuẩn, insert inox, lỗ ren và các yêu cầu kỹ thuật đặc biệt.

Granite Machine Base có giúp tăng độ chính xác của máy không?

Granite Machine Base không làm thay đổi thông số của camera hoặc đầu đo, nhưng giúp duy trì sự ổn định của toàn bộ kết cấu, từ đó nâng cao tính lặp lại và độ tin cậy của kết quả kiểm tra.

Granite Machine Base có phù hợp với phòng sạch không?

Có. Đá granite tự nhiên có độ ổn định cao, không bị ăn mòn và phù hợp với nhiều ứng dụng trong môi trường sản xuất điện tử và bán dẫn.

11. Kết luận

Trong các hệ thống Wafer Inspection, độ chính xác không chỉ phụ thuộc vào công nghệ đo mà còn phụ thuộc vào nền tảng cơ khí. Granite Machine Base giúp duy trì độ ổn định hình học, giảm rung động và tạo điều kiện để các thiết bị quang học, camera và bàn dịch chuyển hoạt động chính xác trong thời gian dài. Đây là giải pháp được nhiều nhà chế tạo thiết bị bán dẫn lựa chọn khi phát triển các hệ thống kiểm tra wafer hiện đại.
