Trong gia công cơ khí, jig và fixture đều được sử dụng để hỗ trợ định vị, giữ và kiểm soát chi tiết trong quá trình sản xuất. Tuy nhiên, hai khái niệm này không hoàn toàn giống nhau.

Việc phân biệt đúng jig hàn và fixture hàn giúp doanh nghiệp lựa chọn phương án gá phù hợp với sản phẩm, sản lượng và mức độ tự động hóa.

Đặc biệt với các xưởng đang sử dụng bàn hàn 3D hoặc chuẩn bị triển khai robot welding, hiểu rõ chức năng của từng loại đồ gá sẽ giúp giảm thời gian setup và hạn chế sai lệch trong quá trình sản xuất.

Jig Hàn Là Gì?

Jig hàn là đồ gá được thiết kế để hỗ trợ định vị, giữ chi tiết và trong một số trường hợp còn hỗ trợ dẫn hướng cho dụng cụ trong quá trình gia công.

Trong thực tế sản xuất hàn, jig thường được thiết kế theo hình dạng và yêu cầu cụ thể của sản phẩm.

Một bộ jig có thể gồm:

Khung gá
Chốt định vị
Kẹp
Stopper
Cữ chặn
Tấm đỡ
Cơ cấu định vị

Jig thường phù hợp với những sản phẩm có cấu hình tương đối ổn định và cần lặp lại cùng một vị trí gá trong nhiều chu kỳ sản xuất.

Ví dụ, nếu một doanh nghiệp sản xuất hàng nghìn khung giống nhau, việc thiết kế một bộ jig riêng cho sản phẩm có thể giúp rút ngắn thời gian gá và tạo sự ổn định giữa các sản phẩm.

Fixture Hàn Là Gì?

Fixture hàn cũng là một hệ thống dùng để định vị và giữ chi tiết trong quá trình hàn.

Điểm quan trọng của fixture là tập trung vào việc giữ sản phẩm đúng vị trí và duy trì trạng thái ổn định trong quá trình gia công.

Fixture có thể được thiết kế cố định hoặc dạng module tùy yêu cầu.

Trong sản xuất hiện đại, fixture thường được kết hợp với:

Bàn hàn 3D
Welding positioner
Robot welding
Cảm biến
Hệ thống điều khiển

Với robot welding, fixture có vai trò đặc biệt quan trọng vì vị trí phôi cần có tính lặp lại cao để robot thực hiện chương trình hàn ổn định.

Jig Và Fixture Hàn Khác Nhau Thế Nào?

Trong thực tế ngành cơ khí, hai thuật ngữ này đôi khi được sử dụng thay thế cho nhau. Tuy nhiên, có thể phân biệt theo chức năng chính.

Tiêu chí	Jig hàn	Fixture hàn
Chức năng chính	Định vị và hỗ trợ gia công	Định vị và giữ sản phẩm
Mức độ chuyên dụng	Có thể thiết kế riêng cho sản phẩm	Có thể cố định hoặc module
Khả năng thay đổi	Tùy thiết kế	Tùy cấu hình
Sản xuất hàng loạt	Phù hợp	Rất phù hợp
Bàn hàn 3D	Có thể sử dụng	Rất phù hợp
Robot welding	Có thể	Thường được sử dụng
Sản xuất nhiều model	Có thể nhưng hạn chế	Phù hợp nếu thiết kế module

Cần lưu ý rằng trong môi trường sản xuất thực tế, cách gọi jig và fixture có thể khác nhau giữa từng doanh nghiệp.

Điều quan trọng không phải tên gọi mà là chức năng và cách hệ thống được thiết kế.

Khi Nào Nên Dùng Jig Hàn?

Jig hàn phù hợp khi sản phẩm có cấu hình ổn định và doanh nghiệp cần một phương án gá chuyên dụng.

Một số trường hợp điển hình:

Sản xuất số lượng lớn

Khi một sản phẩm được sản xuất liên tục, jig chuyên dụng có thể giúp giảm thời gian gá cho từng chu kỳ.

Sản phẩm ít thay đổi

Nếu thiết kế sản phẩm ổn định trong thời gian dài, đầu tư jig riêng có thể mang lại hiệu quả tốt.

Yêu cầu vị trí lặp lại

Jig giúp thiết lập các điểm chuẩn cố định, giảm sự phụ thuộc vào thao tác thủ công.

Quy trình sản xuất ổn định

Khi sản phẩm và trình tự hàn đã được chuẩn hóa, jig chuyên dụng có thể giúp nâng cao năng suất.

Khi Nào Nên Dùng Fixture Hàn?

Fixture phù hợp với nhiều tình huống khác nhau, đặc biệt khi doanh nghiệp cần kiểm soát vị trí của phôi trong quá trình hàn.

Fixture có thể được lựa chọn khi:

Sản phẩm cần nhiều điểm định vị
Có nhiều mối hàn
Cần kiểm soát góc
Cần kết hợp với positioner
Có kế hoạch robot welding
Cần thay đổi cấu hình gá

Đối với sản xuất nhiều model, fixture module là một giải pháp đáng cân nhắc vì có thể thay đổi một phần cấu hình mà không cần chế tạo toàn bộ hệ thống mới.

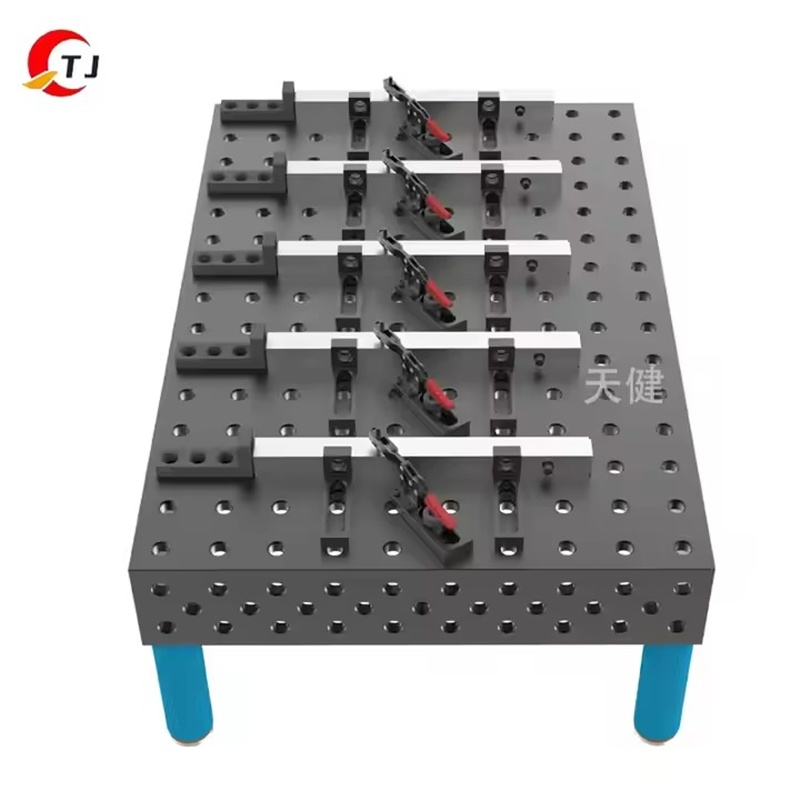

Fixture Trên Bàn Hàn 3D Hoạt Động Như Thế Nào?

Bàn hàn 3D cung cấp nền tảng định vị, còn các phụ kiện tạo thành hệ thống fixture.

Một cấu hình cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → Định vị → Chặn → Kẹp → Kiểm tra → Hàn

Ví dụ với một khung thép, kỹ thuật viên có thể sử dụng mặt bàn làm chuẩn, kết hợp eke để kiểm soát góc, stopper để xác định chiều dài và kẹp để giữ các thanh thép.

Khi thay đổi kích thước khung, vị trí phụ kiện có thể được điều chỉnh lại.

Đây là lý do fixture module kết hợp bàn hàn 3D được sử dụng nhiều trong các xưởng có nhiều loại sản phẩm.

Jig Hàn Và Fixture Cho Robot Welding

Trong robot welding, hệ thống gá có yêu cầu cao hơn so với hàn thủ công.

Robot được lập trình để di chuyển theo những tọa độ xác định. Nếu vị trí sản phẩm thay đổi quá nhiều giữa các chu kỳ, đường hàn có thể không còn chính xác.

Vì vậy, fixture cần đảm bảo:

Vị trí phôi ổn định
Điểm chuẩn rõ ràng
Khả năng lặp lại tốt
Không cản trở chuyển động của robot
Không che khuất mối hàn
Có thể đưa phôi vào và lấy ra thuận tiện

Ngoài ra, cần tính đến khả năng tiếp cận của mỏ hàn trong toàn bộ chu trình.

Một fixture chính xác nhưng cản trở robot tiếp cận mối hàn vẫn chưa phải là thiết kế tốt.

Nên Chọn Jig Cố Định Hay Fixture Module?

Quyết định phụ thuộc vào mô hình sản xuất.

Điều kiện sản xuất	Giải pháp phù hợp
Một sản phẩm cố định	Jig chuyên dụng
Sản lượng rất lớn	Jig hoặc fixture chuyên dụng
Nhiều model	Fixture module
Thay đổi sản phẩm thường xuyên	Fixture module
Cần robot welding	Fixture có độ lặp lại cao
Thử nghiệm sản phẩm mới	Bàn hàn 3D và fixture module

Nếu doanh nghiệp sản xuất một sản phẩm với sản lượng lớn và thiết kế ít thay đổi, jig cố định thường có lợi thế về tốc độ.

Nếu sản phẩm thay đổi thường xuyên, fixture module giúp doanh nghiệp linh hoạt hơn.

Những Yếu Tố Cần Quan Tâm Khi Thiết Kế Jig Và Fixture

Một hệ thống gá tốt cần đáp ứng đồng thời nhiều yêu cầu.

Độ chính xác

Điểm chuẩn phải được xác định rõ và các vị trí định vị phải phù hợp với dung sai sản phẩm.

Độ cứng

Hệ gá phải đủ cứng để không bị dịch chuyển trong quá trình hàn.

Khả năng tiếp cận

Không được để cơ cấu gá che khuất mối hàn hoặc cản trở dụng cụ.

Thời gian setup

Đưa phôi vào, kẹp và tháo sản phẩm cần được thực hiện nhanh.

Khả năng bảo trì

Các chi tiết hao mòn như chốt, kẹp hoặc stopper nên có khả năng thay thế dễ dàng.

Khả năng mở rộng

Nếu sản phẩm có thể thay đổi trong tương lai, nên cân nhắc thiết kế dạng module ngay từ đầu.

Kết Luận

Jig hàn và fixture hàn đều đóng vai trò quan trọng trong việc định vị và giữ sản phẩm trong quá trình sản xuất. Điểm khác biệt chủ yếu nằm ở cách thiết kế và chức năng mà hệ thống được yêu cầu thực hiện.

Với sản phẩm ổn định, sản lượng lớn và ít thay đổi, jig chuyên dụng có thể là lựa chọn hiệu quả.

Với doanh nghiệp sản xuất nhiều model, thường xuyên thay đổi sản phẩm hoặc đang hướng tới robot welding, fixture module kết hợp bàn hàn 3D mang lại sự linh hoạt cao hơn.

Khi lựa chọn giải pháp, nên đánh giá đồng thời độ chính xác, độ cứng, thời gian setup, khả năng tiếp cận mối hàn và kế hoạch sản xuất trong tương lai.
