Kính hiển vi kỹ thuật số YIZHAN 4K 180X 48MP

THÔNG SỐ KỸ THUẬT

Thương hiệu: YIZHAN
Model: Z180X XHU4002 / DW180X XHU4002
Loại: Kính hiển vi kỹ thuật số công nghiệp
Camera: 48MP Panasonic CMOS
Độ phân giải ảnh: 8000 × 6000 pixel
Video: 4K, 2K, 1080P, 720P
Tốc độ quay 4K: 25fps
Độ phóng đại quang học: 1 đến 180X
Zoom kỹ thuật số: 5X
Ngàm ống kính: C Mount
Xuất hình: HDMI + USB 2.0
HDMI: 1920 × 1080, 60fps
Thẻ nhớ: TF tối đa 64GB, khuyến nghị Class 10
Nguồn điện: 5 đến 12V DC, 1A
Đèn chiếu sáng: Ring Light 56 LED
Vỏ camera: Kim loại
Hệ điều hành: Windows, macOS
Tỷ lệ hiển thị: 16:9, 16:10, 4:3

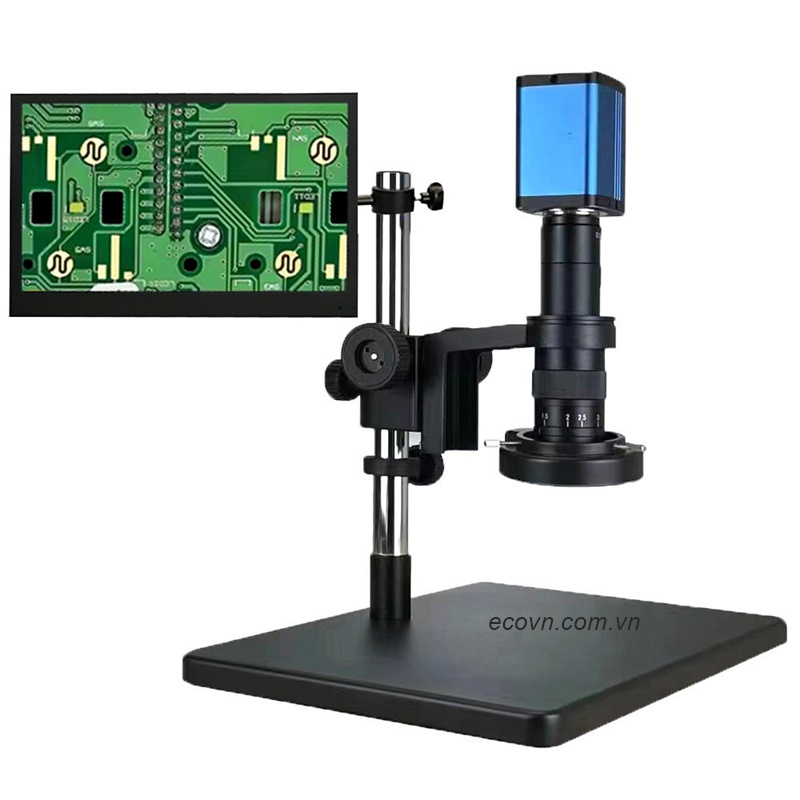

1. Giới thiệu kính hiển vi kỹ thuật số YIZHAN 4K 180X

Kính hiển vi kỹ thuật số YIZHAN 4K 180X 48MP là hệ thống quan sát chuyên dụng cho kiểm tra linh kiện điện tử, PCB, mối hàn, chi tiết cơ khí chính xác và nhiều ứng dụng kiểm tra công nghiệp.

Điểm đáng chú ý của hệ thống nằm ở sự kết hợp giữa camera Panasonic CMOS 48MP, khả năng quay video 4K và ống kính zoom quang học liên tục 1 đến 180X. Người sử dụng có thể thay đổi mức phóng đại theo kích thước và đặc điểm của vật thể cần quan sát.

Đây là cấu hình phù hợp với những công việc yêu cầu quan sát trực quan trên màn hình thay vì chỉ sử dụng thị kính truyền thống.

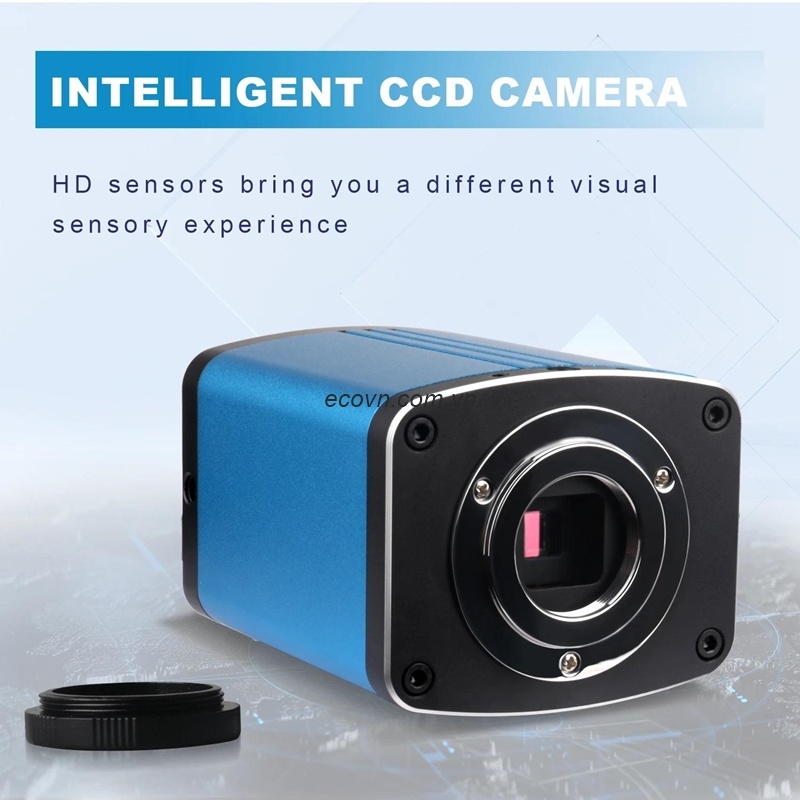

2. Camera 48MP cho hình ảnh chi tiết cao

Camera của hệ thống sử dụng cảm biến Panasonic CMOS 48MP, hỗ trợ chụp ảnh với độ phân giải tối đa 8000 × 6000 pixel.

Độ phân giải cao giúp ghi nhận nhiều chi tiết trong vùng quan sát, đặc biệt hữu ích khi kiểm tra linh kiện nhỏ, mối hàn hoặc các đặc điểm trên bề mặt PCB.

Tuy nhiên, khi đánh giá một kính hiển vi kỹ thuật số, không nên chỉ nhìn vào thông số 48MP. Chất lượng hình ảnh thực tế còn phụ thuộc vào ống kính, cảm biến, ánh sáng, khoảng cách làm việc và màn hình hiển thị. Đây là lý do YIZHAN kết hợp camera độ phân giải cao với hệ thống ống kính zoom 180X trong cấu hình này.

3. Zoom quang học liên tục 1 đến 180X

Một trong những ưu điểm quan trọng nhất của sản phẩm là ống kính zoom quang học liên tục từ 1 đến 180X.

Khác với việc chỉ có một mức phóng đại cố định, hệ thống cho phép người sử dụng điều chỉnh mức zoom theo từng công việc. Khi quan sát khu vực lớn trên PCB, có thể sử dụng mức phóng đại thấp. Khi cần kiểm tra một chân linh kiện, mối hàn hoặc chi tiết rất nhỏ, có thể tăng mức phóng đại.

Ngoài zoom quang học, hệ thống còn hỗ trợ zoom kỹ thuật số 5X, giúp tiếp tục phóng lớn hình ảnh khi cần quan sát chi tiết hơn.

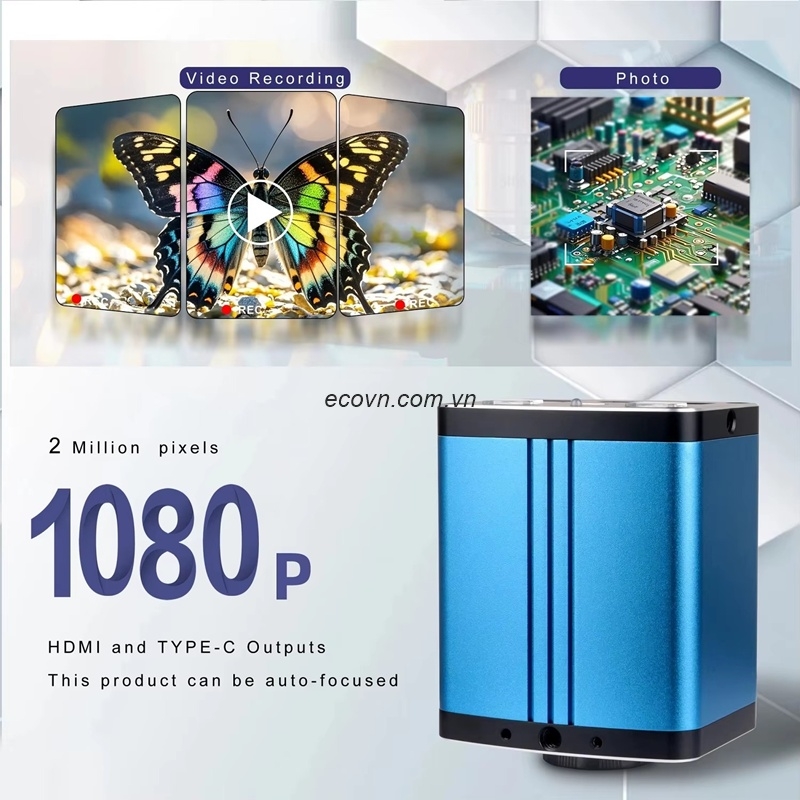

4. Khả năng quay video 4K

Kính hiển vi YIZHAN hỗ trợ quay video 4K ở 25fps, đồng thời có các tùy chọn 2K, 1080P và 720P.

Khả năng ghi hình 4K đặc biệt hữu ích khi doanh nghiệp cần lưu lại hình ảnh kiểm tra, ghi nhận lỗi sản phẩm hoặc sử dụng video cho mục đích đào tạo kỹ thuật.

Đối với bộ phận QC, việc có thể ghi lại hình ảnh hoặc video của sản phẩm lỗi cũng giúp quá trình trao đổi giữa kỹ thuật viên, quản lý chất lượng và bộ phận sản xuất thuận tiện hơn.

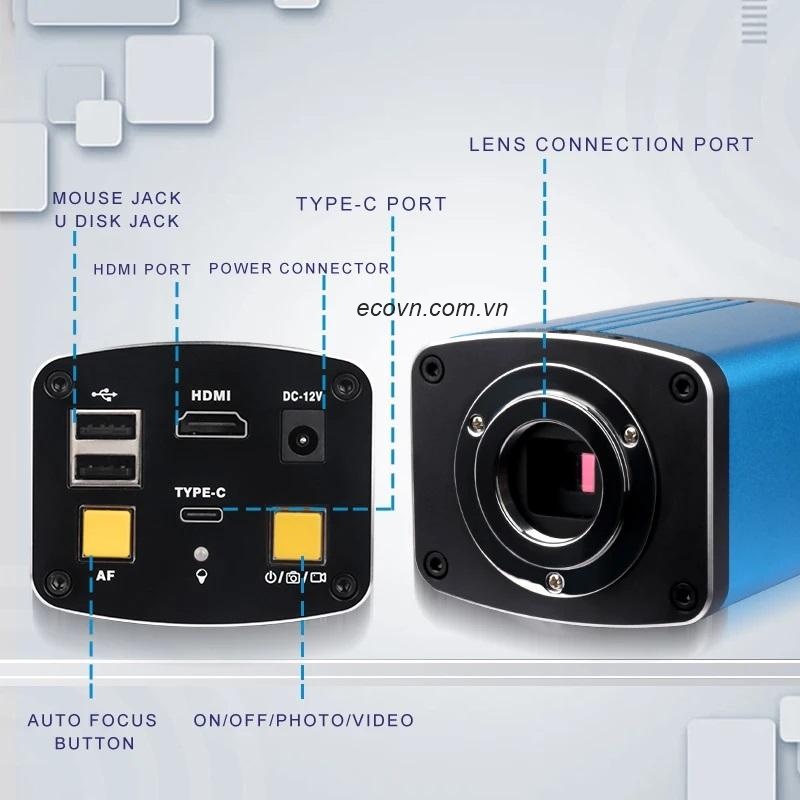

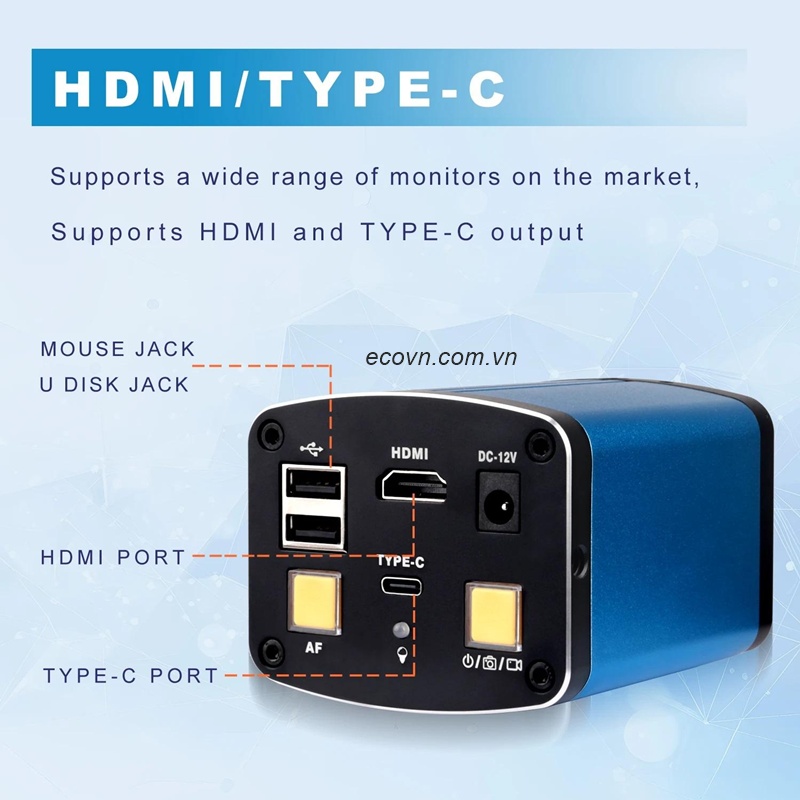

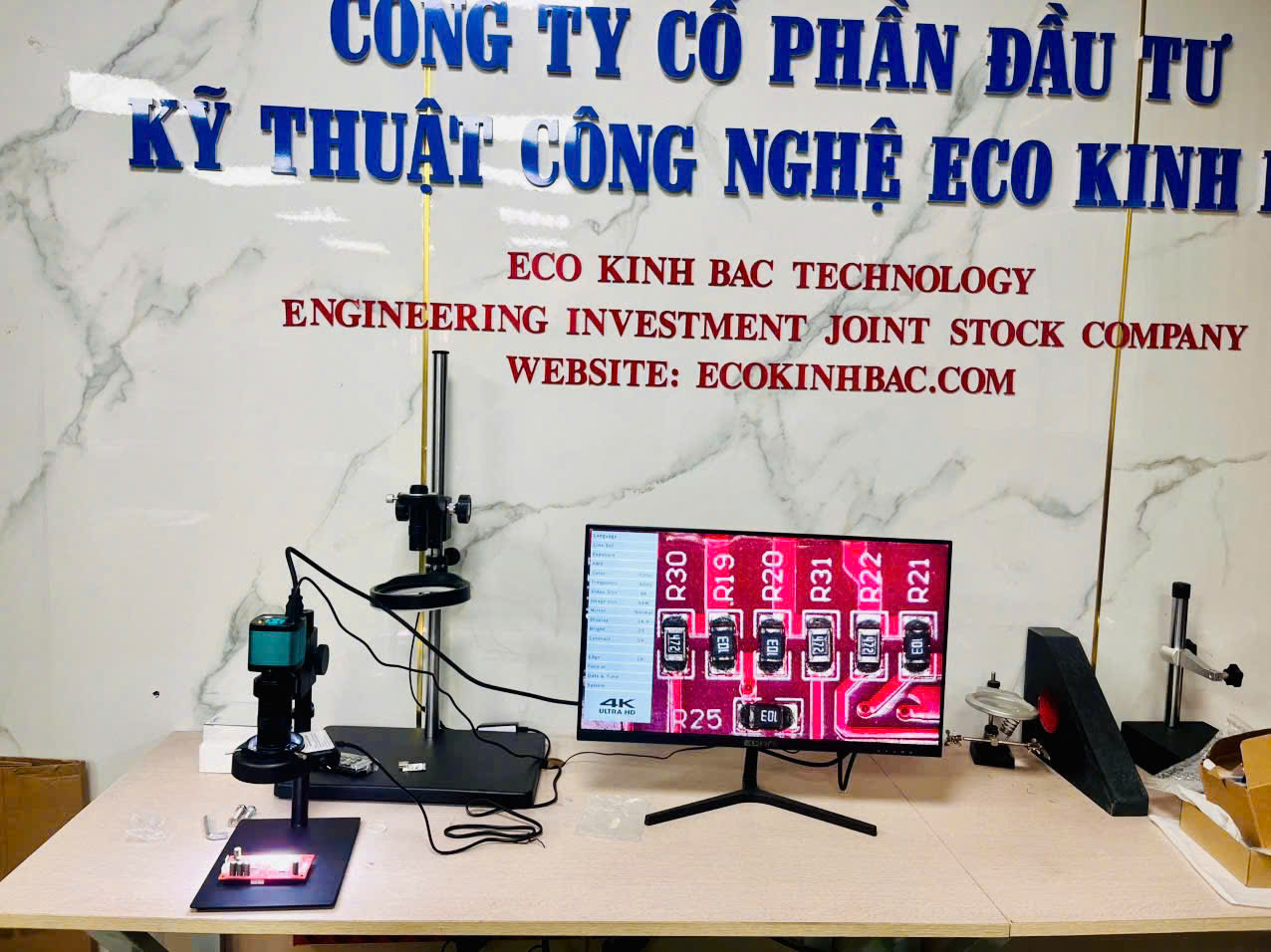

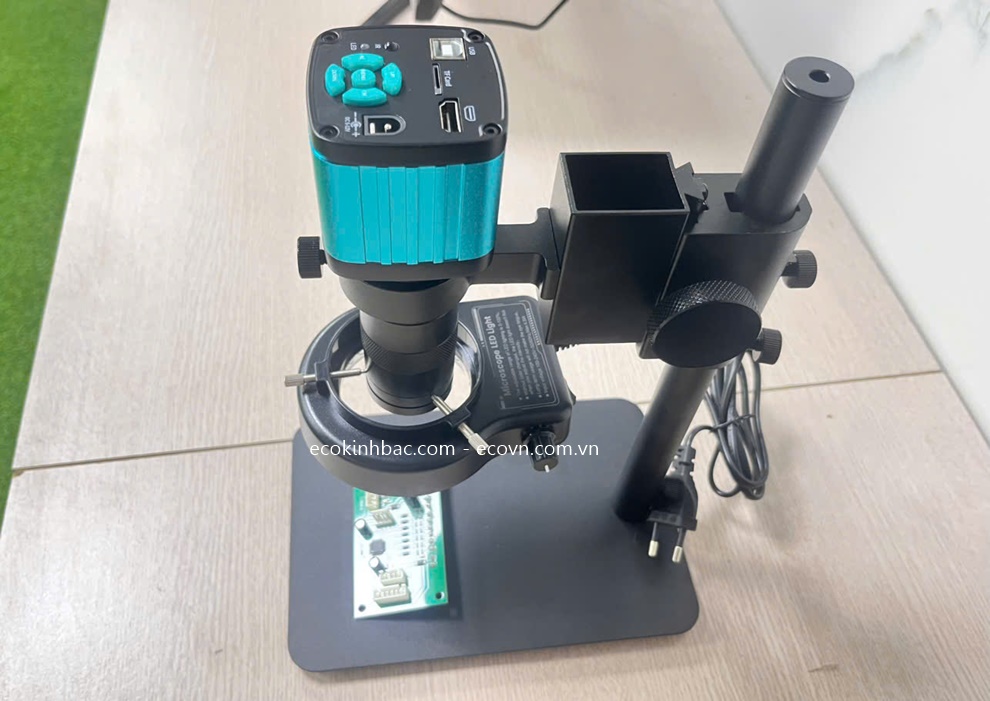

5. HDMI và USB 2.0 cho nhiều phương án sử dụng

Hệ thống hỗ trợ đồng thời HDMI và USB 2.0.

Thông qua HDMI, camera có thể kết nối trực tiếp với màn hình để hiển thị hình ảnh thời gian thực ở 1920 × 1080, 60fps. Người sử dụng có thể quan sát trực tiếp mà không nhất thiết phải kết nối với máy tính.

USB 2.0 cho phép kết nối với máy tính Windows hoặc macOS, phù hợp với những trường hợp cần sử dụng phần mềm, xử lý hình ảnh hoặc lưu dữ liệu trên máy tính.

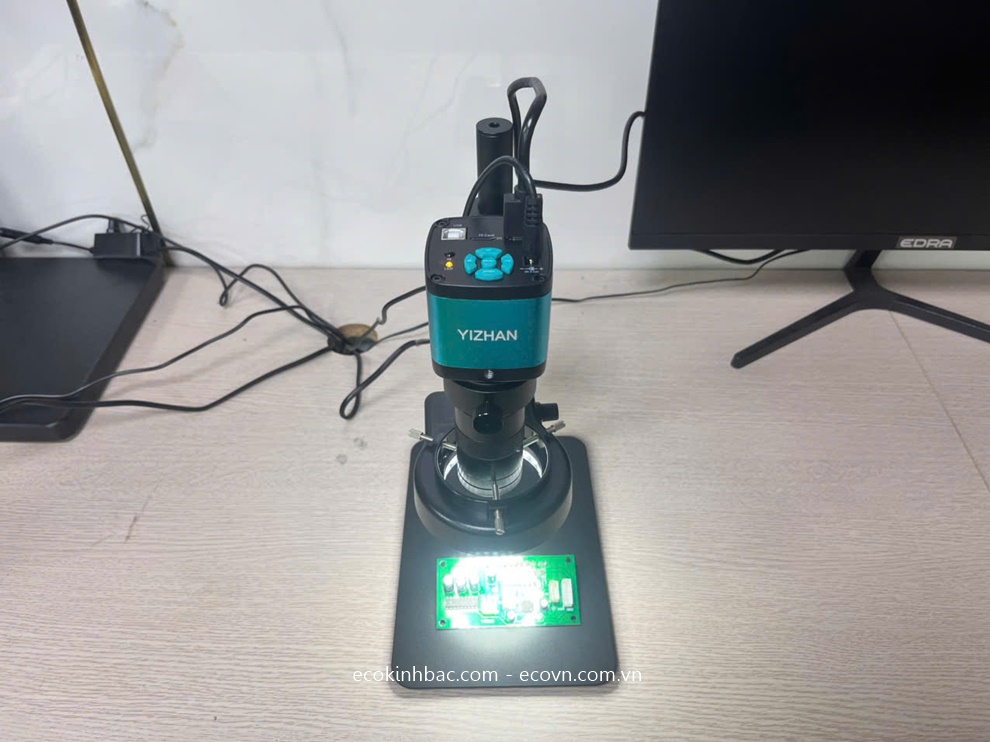

6. Đèn vòng 56 LED hỗ trợ quan sát

Ánh sáng là yếu tố rất quan trọng đối với kính hiển vi kỹ thuật số. YIZHAN trang bị cho hệ thống đèn vòng 56 LED, giúp chiếu sáng khu vực quan sát.

Đối với PCB, linh kiện điện tử và các chi tiết cơ khí có kích thước nhỏ, nguồn sáng phù hợp giúp hình ảnh rõ hơn và hạn chế tình trạng vùng quan sát bị thiếu sáng.

Khi sử dụng thực tế, người vận hành vẫn cần điều chỉnh ánh sáng phù hợp với từng vật liệu. Bề mặt kim loại bóng, PCB hoặc linh kiện có độ phản xạ khác nhau sẽ cần cách thiết lập ánh sáng khác nhau.

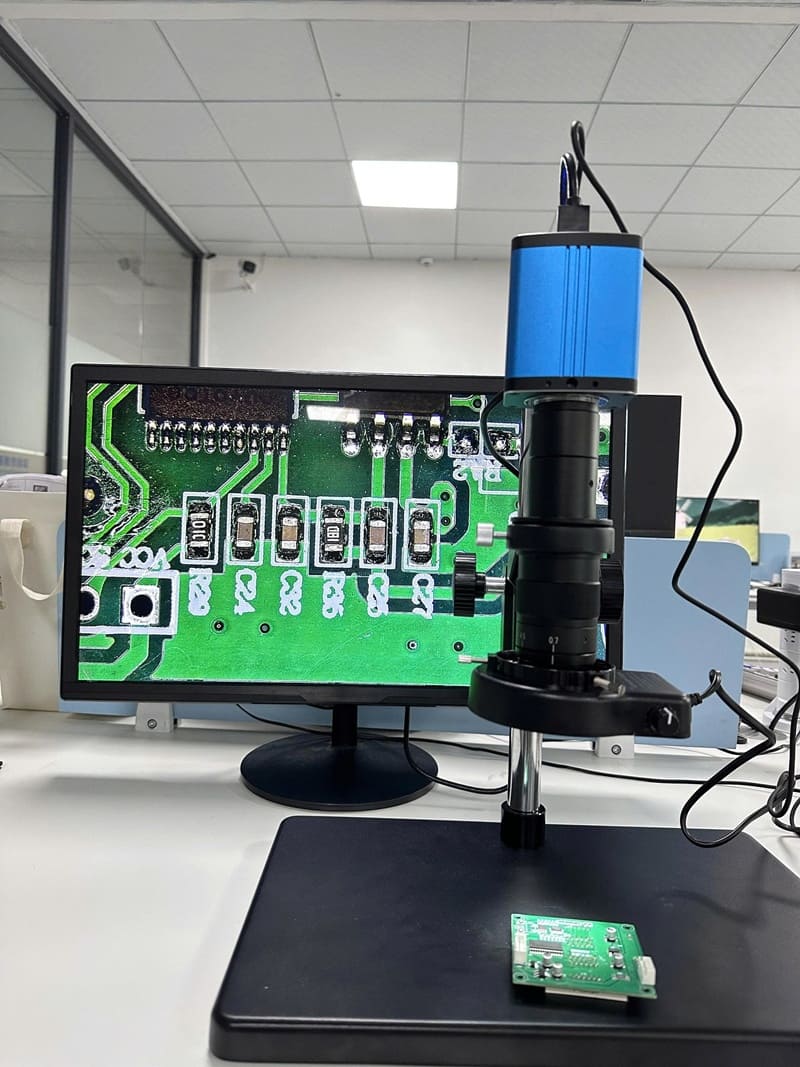

7. Hỗ trợ kiểm tra PCB và linh kiện điện tử

Đây là một trong những nhóm ứng dụng nổi bật của kính hiển vi YIZHAN 180X.

Hệ thống có thể sử dụng để quan sát:

• PCB

• Linh kiện điện tử

• Linh kiện SMD

• Chân linh kiện

• Mối hàn

• Khu vực kết nối

• Các lỗi ngoại quan trên bo mạch

Với khả năng điều chỉnh zoom liên tục, kỹ thuật viên có thể chuyển nhanh giữa quan sát tổng thể và kiểm tra chi tiết.

8. Ứng dụng trong sửa chữa và cơ khí chính xác

Ngoài PCB, hệ thống còn phù hợp với sửa chữa điện thoại, thiết bị điện tử và kiểm tra các chi tiết cơ khí chính xác.

Độ phóng đại cao giúp người vận hành quan sát những vị trí mà mắt thường khó nhận biết. Hình ảnh hiển thị trên màn hình cũng thuận tiện khi cần nhiều người cùng quan sát hoặc hướng dẫn kỹ thuật viên trong quá trình sửa chữa.

YIZHAN cũng định hướng dòng sản phẩm này cho kiểm tra công nghiệp, nghiên cứu khoa học, phân tích vật liệu, trang sức, đồ cổ và đào tạo kỹ thuật.

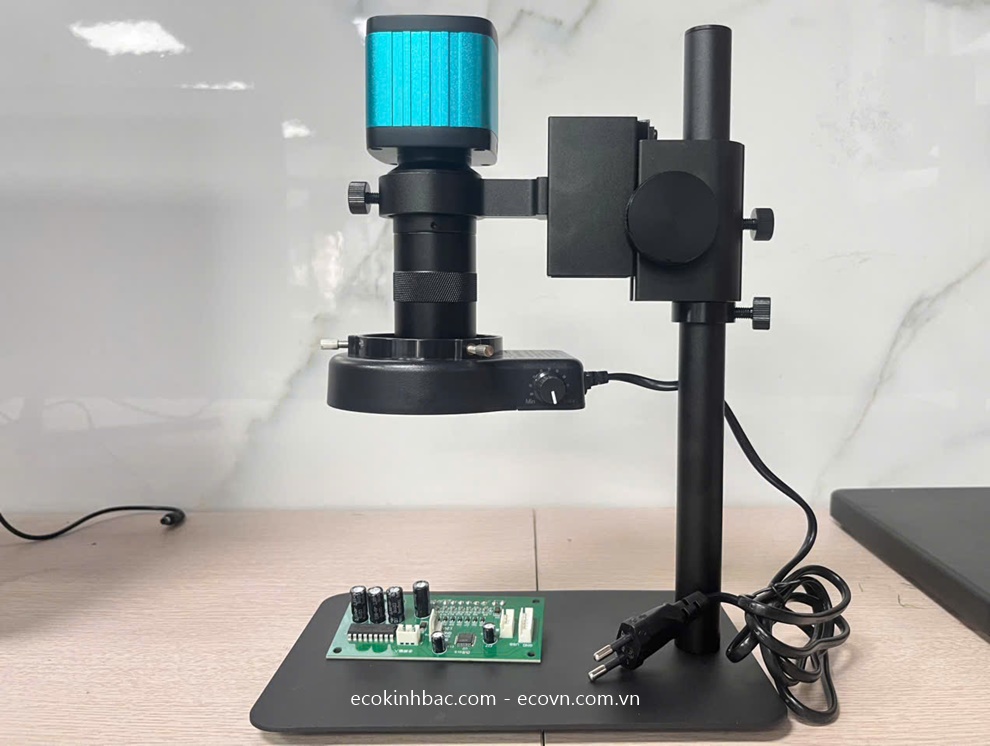

9. Thiết kế hệ thống phù hợp môi trường kỹ thuật

Camera sử dụng vỏ kim loại, kết hợp với chân đế kim loại và hệ thống đèn vòng. Cấu trúc này hướng đến việc sử dụng thường xuyên trong môi trường kỹ thuật và kiểm tra sản xuất.

Một điểm cần chú ý là khi mua kính hiển vi 180X, khách hàng không nên chỉ quan tâm đến camera. Cần đánh giá đồng bộ camera, ống kính, chân đế, đèn chiếu sáng và khả năng kết nối.

Một hệ thống có camera độ phân giải cao nhưng chân đế không ổn định hoặc ánh sáng không phù hợp vẫn có thể cho trải nghiệm quan sát không tốt.

10. Kết luận

Kính hiển vi kỹ thuật số YIZHAN 4K 180X 48MP là hệ thống quan sát phù hợp cho kiểm tra PCB, linh kiện điện tử, sửa chữa thiết bị, cơ khí chính xác và kiểm soát chất lượng.

Sự kết hợp giữa camera Panasonic CMOS 48MP, ảnh 8000 × 6000 pixel, video 4K, zoom quang học 1 đến 180X, zoom kỹ thuật số 5X, HDMI, USB 2.0 và đèn vòng 56 LED tạo nên một hệ thống tương đối toàn diện cho nhu cầu quan sát kỹ thuật.

Khi lựa chọn sản phẩm, điều quan trọng không phải chỉ là tìm mức phóng đại cao nhất mà phải lựa chọn cấu hình phù hợp với kích thước vật thể, khoảng cách làm việc, độ chi tiết cần quan sát và môi trường sử dụng. Đây mới là yếu tố quyết định hiệu quả thực tế của một hệ thống kính hiển vi kỹ thuật số.
