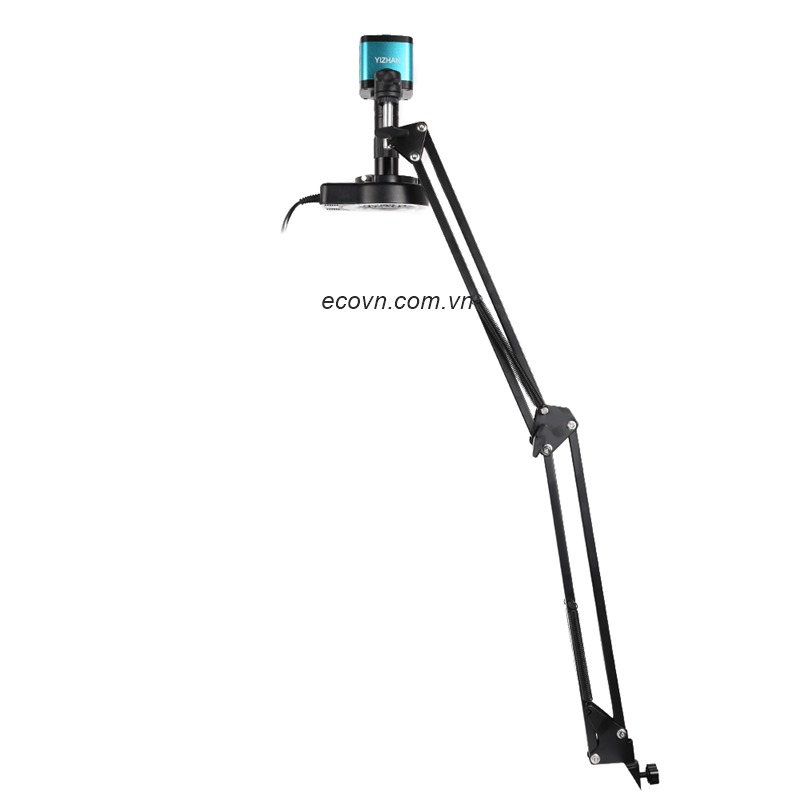

Kính hiển vi YIZHAN 4K 48MP 150X

THÔNG SỐ KỸ THUẬT

Thương hiệu: YIZHAN
Model: YZA-H1605B
Loại sản phẩm: Kính hiển vi kỹ thuật số
Camera: 48MP
Cảm biến: Panasonic CMOS 48MP
Độ phân giải ảnh: Tối đa 48MP
Độ phân giải video: 4K
Độ phóng đại: 1X đến 150X
Kiểu zoom: Zoom liên tục
Ngàm ống kính: C/CS Mount tùy cấu hình
Cổng HDMI: 1920 × 1080 @ 60fps
Cổng USB: USB 2.0, tối đa 1920 × 1080 @ 30fps
Thẻ nhớ: TF tối đa 64GB
Đèn chiếu sáng: Đèn vòng LED
Chân đế: Chân đế gập, có thể điều chỉnh vị trí
Điều khiển: Remote
Vỏ: Kim loại
Màn hình: Không tích hợp, sử dụng màn hình ngoài qua HDMI hoặc máy tính qua USB

1. Giới thiệu kính hiển vi kỹ thuật số YIZHAN 4K 150X

Kính hiển vi kỹ thuật số YIZHAN 4K 48MP 150X là hệ thống quan sát chuyên dụng cho các công việc kiểm tra linh kiện điện tử, PCB, mối hàn, sửa chữa điện thoại và quan sát các chi tiết có kích thước nhỏ.

Sản phẩm kết hợp camera độ phân giải cao 48MP với hệ thống ống kính zoom liên tục từ 1X đến 150X. Cách thiết kế này cho phép người sử dụng chuyển đổi linh hoạt giữa việc quan sát tổng thể và kiểm tra chi tiết mà không cần thay đổi kính.

Một ưu điểm khác là hình ảnh được đưa trực tiếp lên màn hình thông qua HDMI hoặc máy tính qua USB, tạo điều kiện thuận lợi cho kỹ thuật viên thao tác trong thời gian dài.

2. Camera 48MP cho hình ảnh chi tiết

YIZHAN trang bị cho hệ thống camera độ phân giải 48MP, hướng đến nhu cầu ghi nhận hình ảnh chi tiết trong các công việc kỹ thuật.

Độ phân giải cao đặc biệt hữu ích khi kiểm tra chân linh kiện, mối hàn, đường mạch PCB hoặc các chi tiết nhỏ trên bề mặt sản phẩm.

Tuy nhiên, về mặt kỹ thuật cần phân biệt rõ giữa độ phân giải camera và độ phóng đại. 48MP không có nghĩa camera phóng đại 48 lần. Độ phóng đại phụ thuộc vào hệ thống quang học và ống kính.

Vì vậy, hiệu quả của sản phẩm đến từ sự kết hợp giữa camera 48MP và hệ thống zoom quang học 1 đến 150X.

3. Zoom liên tục từ 1X đến 150X

Đây là một trong những đặc điểm đáng chú ý của kính hiển vi YIZHAN.

Hệ thống hỗ trợ zoom liên tục 1X đến 150X, cho phép người sử dụng điều chỉnh mức phóng đại theo từng đối tượng quan sát.

Ở mức phóng đại thấp, kỹ thuật viên có thể quan sát phạm vi rộng hơn để xác định vị trí cần kiểm tra. Khi phát hiện một khu vực bất thường, có thể tăng mức zoom để tập trung vào chi tiết đó.

Cách làm này đặc biệt phù hợp với kiểm tra PCB, nơi một bo mạch có thể chứa nhiều linh kiện và cần chuyển đổi liên tục giữa quan sát tổng thể và quan sát chi tiết.

4. Hỗ trợ video 4K và ghi hình

Camera của hệ thống hỗ trợ ghi video 4K, giúp lưu lại hình ảnh trong quá trình kiểm tra hoặc sửa chữa.

Đối với doanh nghiệp, việc ghi hình có thể phục vụ nhiều mục đích như lưu hồ sơ sản phẩm lỗi, phân tích nguyên nhân, đào tạo nhân viên hoặc hướng dẫn thao tác kỹ thuật.

Đây là một lợi thế của kính hiển vi kỹ thuật số so với phương pháp quan sát truyền thống chỉ sử dụng thị kính.

5. Kết nối HDMI và USB 2.0

Kính hiển vi YIZHAN được thiết kế với các phương thức kết nối phổ biến gồm HDMI và USB 2.0.

Cổng HDMI hỗ trợ xuất hình ảnh 1920 × 1080 ở 60fps, cho phép kết nối trực tiếp với màn hình bên ngoài để quan sát hình ảnh thời gian thực.

Cổng USB 2.0 có thể kết nối với máy tính để xem, chụp ảnh, quay video hoặc xử lý dữ liệu hình ảnh tùy theo cấu hình camera và phần mềm sử dụng.

Cần lưu ý rằng 1920 × 1080 @ 60fps là thông số tín hiệu HDMI của camera, không phải thông số của màn hình đi kèm.

6. Chân đế gập thuận tiện cho thao tác

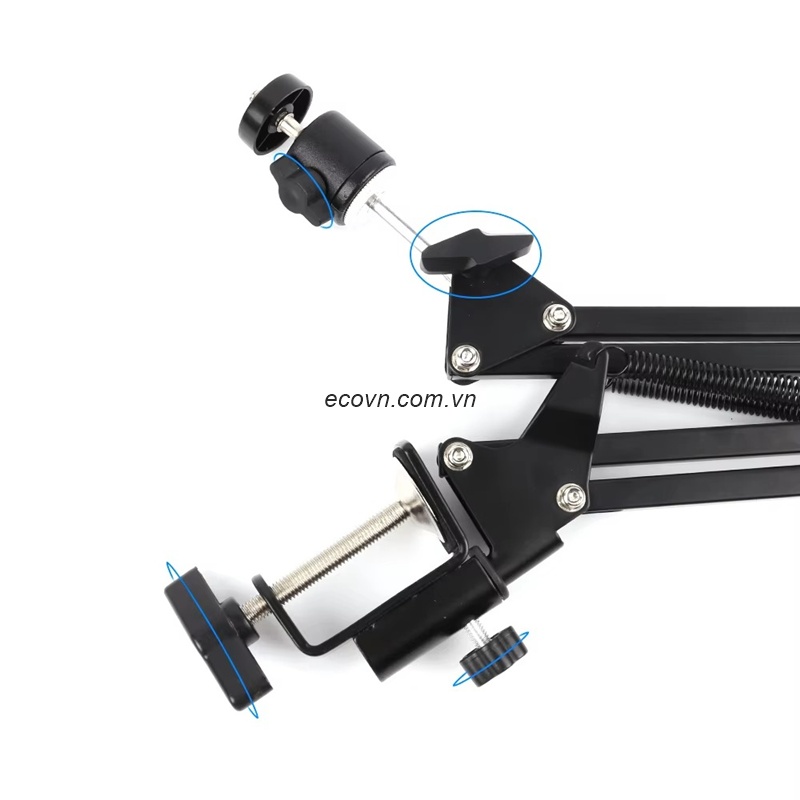

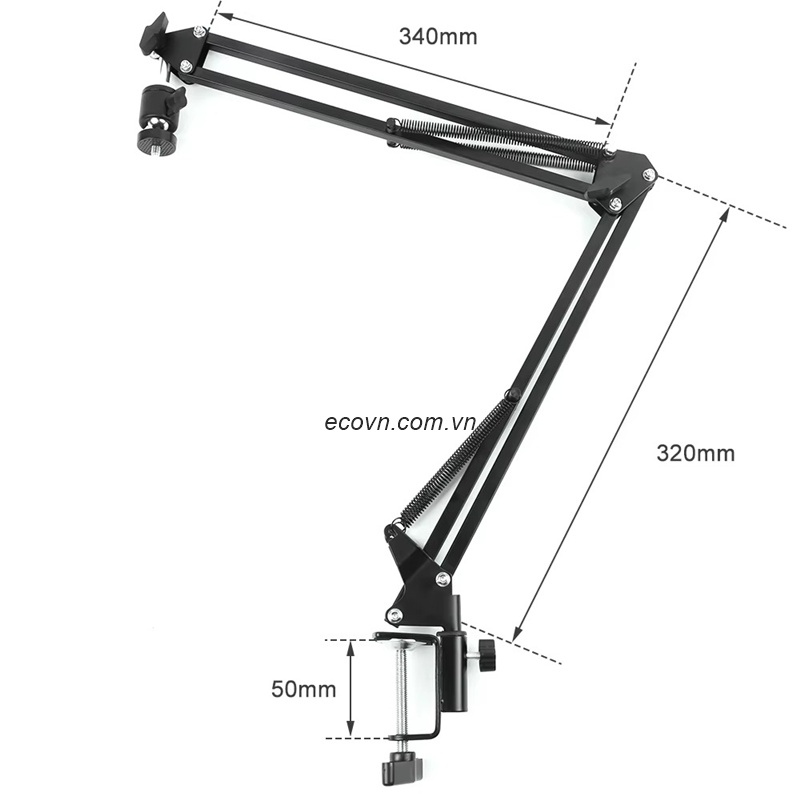

YIZHAN sử dụng chân đế gập và điều chỉnh được vị trí, giúp hệ thống thích nghi với nhiều kích thước vật thể khác nhau.

Đối với sửa chữa điện thoại, PCB hoặc linh kiện điện tử, kỹ thuật viên cần không gian thao tác tương đối rộng bên dưới camera. Chân đế có khả năng điều chỉnh giúp đưa vật thể vào đúng vùng quan sát mà vẫn giữ khoảng không cần thiết cho thao tác.

Độ ổn định của chân đế cũng rất quan trọng khi sử dụng mức phóng đại cao, bởi rung động nhỏ có thể ảnh hưởng rõ rệt đến hình ảnh quan sát.

7. Đèn LED hỗ trợ quan sát chi tiết

Hệ thống được trang bị đèn vòng LED giúp chiếu sáng khu vực quan sát.

Nguồn sáng ổn định là yếu tố quan trọng đối với kính hiển vi kỹ thuật số. Khi kiểm tra PCB, linh kiện hoặc bề mặt kim loại, ánh sáng không phù hợp có thể tạo vùng tối hoặc phản xạ gây khó quan sát.

Đèn vòng giúp ánh sáng được phân bổ quanh vùng quan sát, hỗ trợ kỹ thuật viên nhận biết rõ hơn các đặc điểm trên vật thể.

8. Ứng dụng trong điện tử và sửa chữa

Kính hiển vi YIZHAN 48MP 150X phù hợp với nhiều công việc kỹ thuật như:

• Kiểm tra PCB

• Kiểm tra linh kiện SMD

• Quan sát chân IC

• Kiểm tra mối hàn

• Sửa chữa điện thoại

• Sửa chữa bo mạch điện tử

• Kiểm tra linh kiện nhỏ

• Kiểm tra ngoại quan sản phẩm

Khả năng zoom liên tục giúp kỹ thuật viên dễ dàng thay đổi góc nhìn và mức phóng đại trong quá trình làm việc.

9. Ứng dụng trong cơ khí chính xác và QC

Không chỉ phục vụ ngành điện tử, kính hiển vi kỹ thuật số YIZHAN còn có thể được sử dụng để quan sát các chi tiết cơ khí nhỏ, bề mặt gia công hoặc những vị trí khó kiểm tra bằng mắt thường.

Trong bộ phận QC, hình ảnh được hiển thị trên màn hình giúp nhiều người cùng quan sát một sản phẩm. Kỹ thuật viên có thể ghi lại hình ảnh để phục vụ việc đánh giá, trao đổi hoặc lưu hồ sơ kiểm tra.

10. Kết luận

Kính hiển vi kỹ thuật số YIZHAN 4K 48MP 150X là giải pháp quan sát phù hợp cho điện tử, PCB, sửa chữa điện thoại, cơ khí chính xác và kiểm soát chất lượng.

Sự kết hợp giữa camera 48MP, video 4K, zoom liên tục 1X đến 150X, kết nối HDMI và USB 2.0, đèn LED cùng chân đế gập mang lại khả năng quan sát linh hoạt trong nhiều công việc kỹ thuật.

Khi lựa chọn kính hiển vi, người dùng không nên chỉ quan tâm đến con số 150X. Cần đánh giá đồng thời camera, hệ quang học, khoảng cách làm việc, ánh sáng, chân đế và thiết bị hiển thị để đảm bảo hệ thống phù hợp với công việc thực tế.
