Trong ngành cơ khí chính xác, việc kiểm tra độ phẳng của chi tiết là một bước quan trọng để đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật. Một trong những phương pháp phổ biến và chính xác nhất là sử dụng Bàn máp granite làm mặt phẳng chuẩn để thực hiện phép đo.

Phương pháp này được áp dụng rộng rãi trong xưởng cơ khí CNC, phòng QC (Quality Control), phòng đo lường và trung tâm kiểm định.

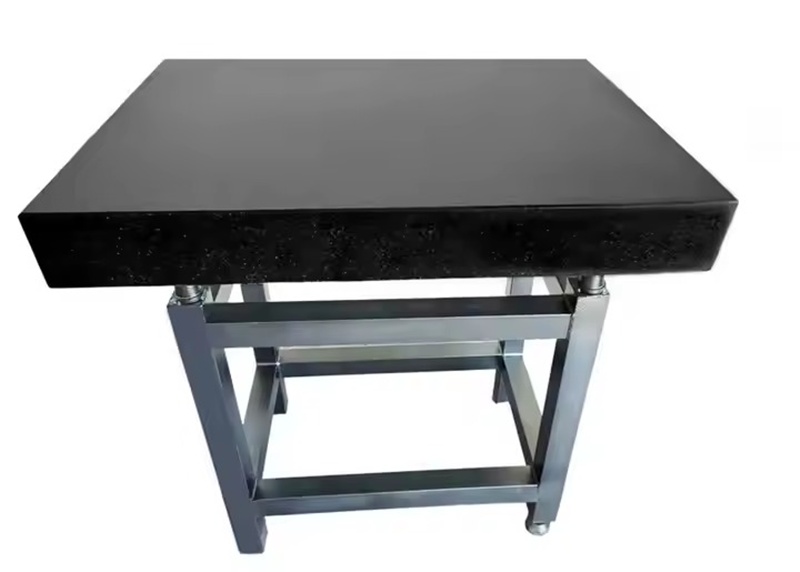

Bàn map – mặt phẳng chuẩn trong đo kiểm

Bàn map granite được chế tạo từ đá granite tự nhiên và gia công với độ phẳng rất cao, thường đạt các cấp chính xác như Grade 00, Grade 0 hoặc Grade 1. Nhờ đó, bàn máp đóng vai trò là bề mặt tham chiếu chuẩn để so sánh độ phẳng của chi tiết cần kiểm tra.

Khi đặt chi tiết lên bàn máp, kỹ thuật viên có thể dễ dàng phát hiện các điểm cao – thấp trên bề mặt sản phẩm thông qua thiết bị đo.

Nguyên lý hoạt động của phương pháp kiểm tra

Nguyên lý kiểm tra độ phẳng bằng bàn map dựa trên so sánh bề mặt chi tiết với mặt phẳng chuẩn của bàn máp. Nếu chi tiết không phẳng, các điểm cao hoặc điểm thấp sẽ được phát hiện thông qua dụng cụ đo.

Thông thường, kỹ thuật viên sẽ sử dụng các thiết bị như:

• Đồng hồ so

• Thước đo cao

• Thước thẳng đá granit

• Căn mẫu hoặc lá căn

Các dụng cụ này giúp đo sự chênh lệch nhỏ trên bề mặt chi tiết so với mặt phẳng chuẩn.

Các bước kiểm tra độ phẳng cơ bản

Quy trình kiểm tra độ phẳng bằng bàn map thường gồm các bước sau:

Bước 1: Làm sạch bề mặt
Lau sạch bàn máp và chi tiết cần kiểm tra để loại bỏ bụi hoặc dầu mỡ.

Bước 2: Đặt chi tiết lên bàn máp
Đặt chi tiết ổn định trên bề mặt bàn map để đảm bảo tiếp xúc tốt.

Bước 3: Sử dụng thiết bị đo
Dùng đồng hồ so hoặc thước đo cao để di chuyển trên bề mặt chi tiết và ghi nhận sự thay đổi.

Bước 4: Đánh giá sai lệch
So sánh các giá trị đo để xác định độ phẳng của chi tiết.

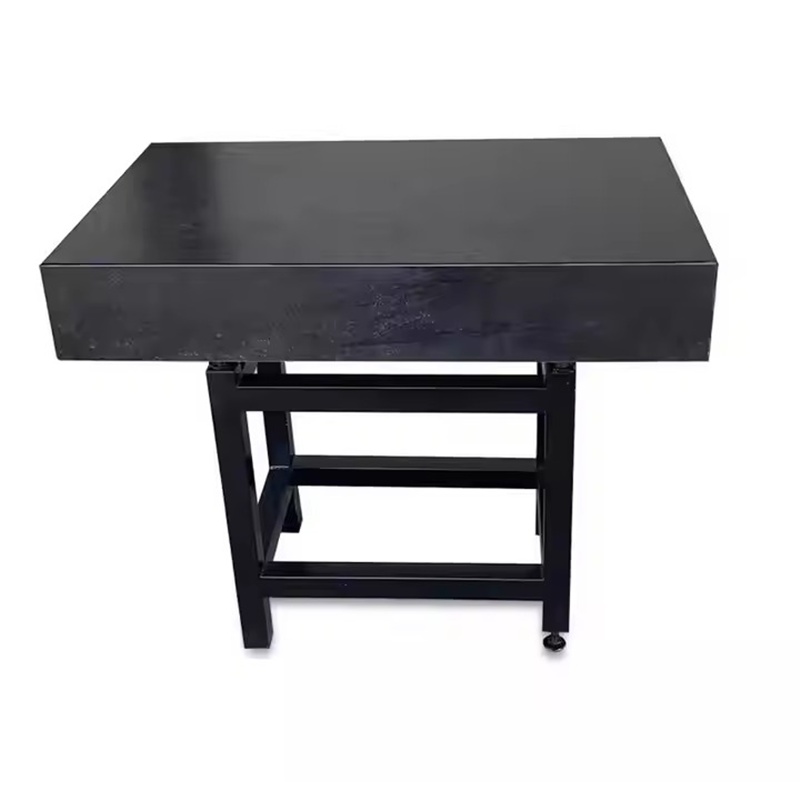

Lợi ích khi sử dụng bàn map granite

Sử dụng bàn máp granite trong đo kiểm mang lại nhiều lợi ích:

• Độ chính xác cao

• Ổn định nhiệt tốt

• Không gỉ sét, không nhiễm từ

• Chống mài mòn tốt

• Duy trì độ phẳng lâu dài

Nhờ những ưu điểm này, bàn máp granite được xem là thiết bị nền tảng trong hệ thống đo kiểm cơ khí chính xác.

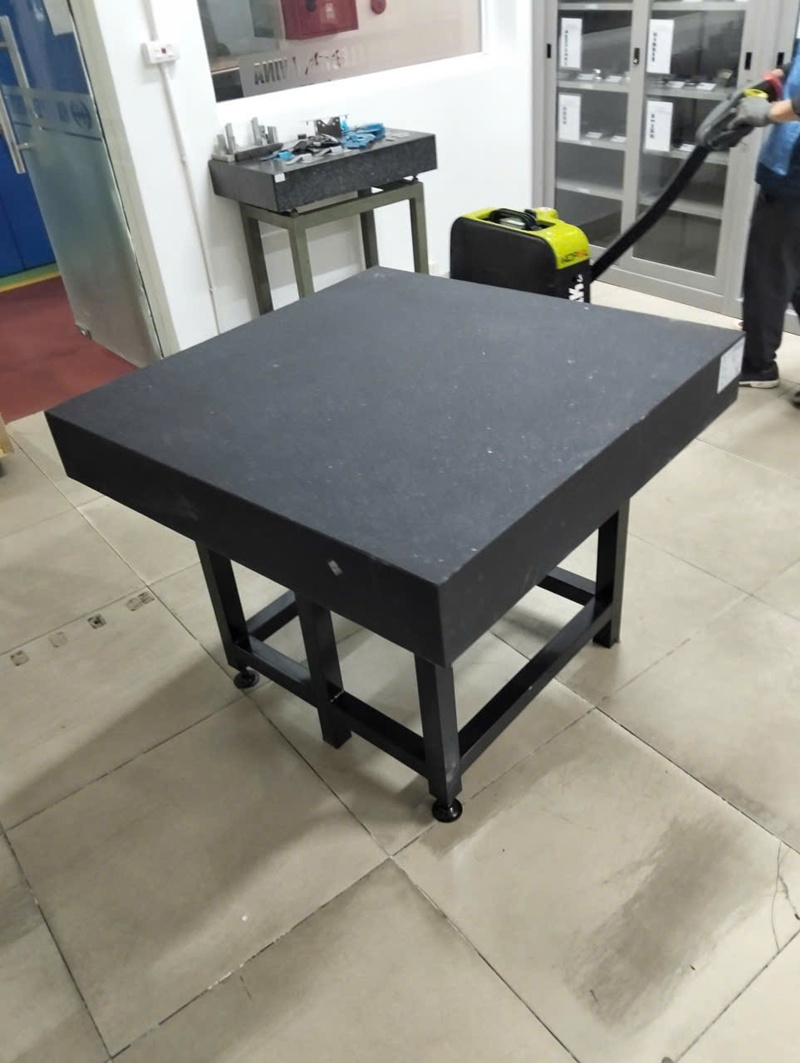

Giao bàn map cho công ty TNHH TK SYSTEM

Kết luận

Bàn máp granite đóng vai trò quan trọng trong việc kiểm tra độ phẳng của chi tiết cơ khí. Bằng cách sử dụng mặt phẳng chuẩn của bàn máp kết hợp với các dụng cụ đo như đồng hồ so hoặc thước đo cao, kỹ thuật viên có thể phát hiện sai lệch rất nhỏ trên bề mặt chi tiết.

Chính vì vậy, bàn máp granite là thiết bị không thể thiếu trong phòng QC, phòng đo lường và các xưởng cơ khí chính xác, giúp đảm bảo chất lượng sản phẩm và nâng cao độ chính xác trong sản xuất.
