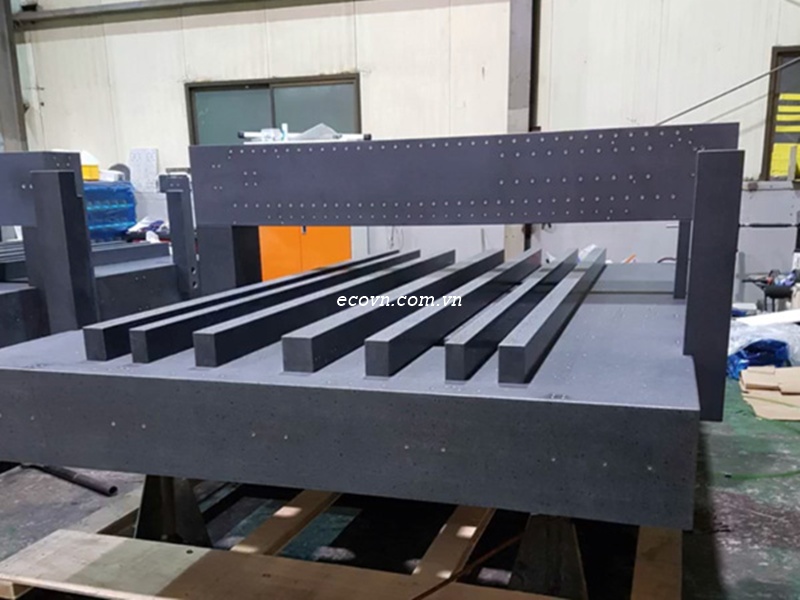

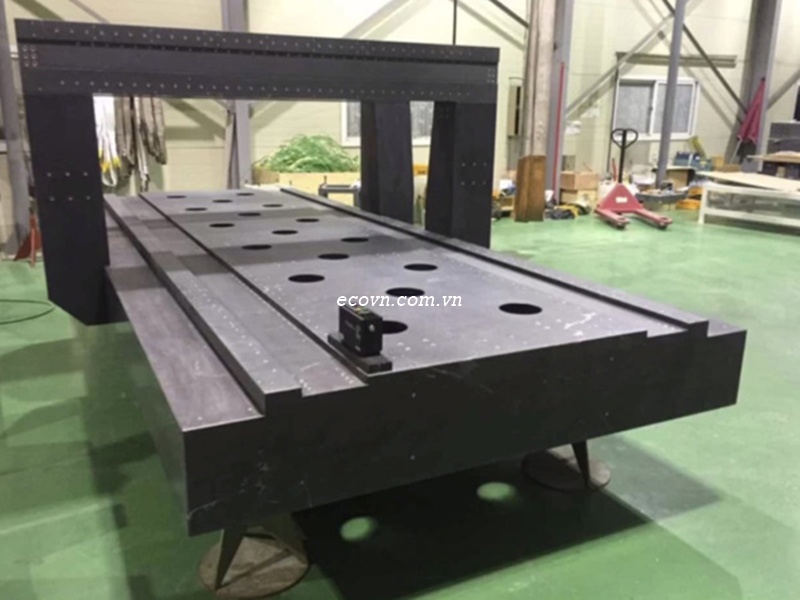

Quy trình gia công bàn đá granite theo bản vẽ

Giới thiệu

Trong các ứng dụng cơ khí chính xác, đo kiểm, lắp máy, QC và phòng lab, việc sử dụng bàn đá granite gia công theo bản vẽ ngày càng phổ biến. Khác với bàn đá tiêu chuẩn, bàn đá gia công theo bản vẽ yêu cầu độ chính xác cao, đúng kích thước, đúng vị trí lỗ – rãnh – bề mặt chức năng.

Vậy quy trình gia công bàn đá granite theo bản vẽ diễn ra như thế nào để đảm bảo độ chính xác và chất lượng? Bài viết dưới đây sẽ giúp bạn hiểu rõ từng bước.

Bước 1: Tiếp nhận yêu cầu & bản vẽ kỹ thuật

Quy trình bắt đầu bằng việc tiếp nhận thông tin từ khách hàng, bao gồm:

• Bản vẽ kỹ thuật (2D / 3D)

• Kích thước tổng thể bàn đá (D × R × H)

• Yêu cầu độ chính xác (Grade 00 / 0 / 1)

• Vị trí lỗ khoan, ren, rãnh, bề mặt lắp

• Mục đích sử dụng (lắp máy, đo kiểm, đồ gá…)

👉 Đây là bước quan trọng nhất, quyết định toàn bộ quá trình gia công phía sau.

Bước 2: Tư vấn kỹ thuật & tối ưu thiết kế

Sau khi nhận bản vẽ, đơn vị gia công sẽ:

• Kiểm tra tính khả thi khi gia công trên đá granite

• Tư vấn điều chỉnh vị trí lỗ, rãnh nếu cần

• Đề xuất grade chính xác phù hợp để tránh lãng phí chi phí

• Lên phương án gia công tối ưu (thứ tự mài – khoan – cấy ren)

👉 Bước này giúp đảm bảo đúng yêu cầu kỹ thuật nhưng vẫn kinh tế.

Sản phẩm liên quan:

Bàn máp kích thước 1000x750x150mm

Bàn máp kích thước 1200x1200x200mm

Bàn đá granite lắp máy CNC – Giải pháp nền tảng cho độ chính xác cao

Bước 3: Lựa chọn & xử lý phôi đá granite

Phôi đá granite được chọn phải:

• Đúng chủng loại đá công nghiệp

• Cấu trúc ổn định, ít tạp chất

• Không nứt, không rỗ

Sau đó, phôi đá sẽ được:

• Gia công thô

• Ổn định ứng suất (tự nhiên hoặc nhân tạo)

• Chuẩn bị cho công đoạn mài chính xác

Bước 4: Gia công mài phẳng bề mặt chuẩn

Đây là công đoạn cốt lõi của bàn đá granite.

• Mài phẳng bề mặt theo độ chính xác yêu cầu

• Kiểm tra độ phẳng bằng thiết bị chuyên dụng

• Hiệu chỉnh đến khi đạt Grade yêu cầu (00 / 0 / 1)

👉 Bề mặt chuẩn này là cơ sở cho toàn bộ lỗ, rãnh, bề mặt lắp phía sau.

Giao hàng cho Cty ANI khu CN Yên Phòng II - Bắc Ninh

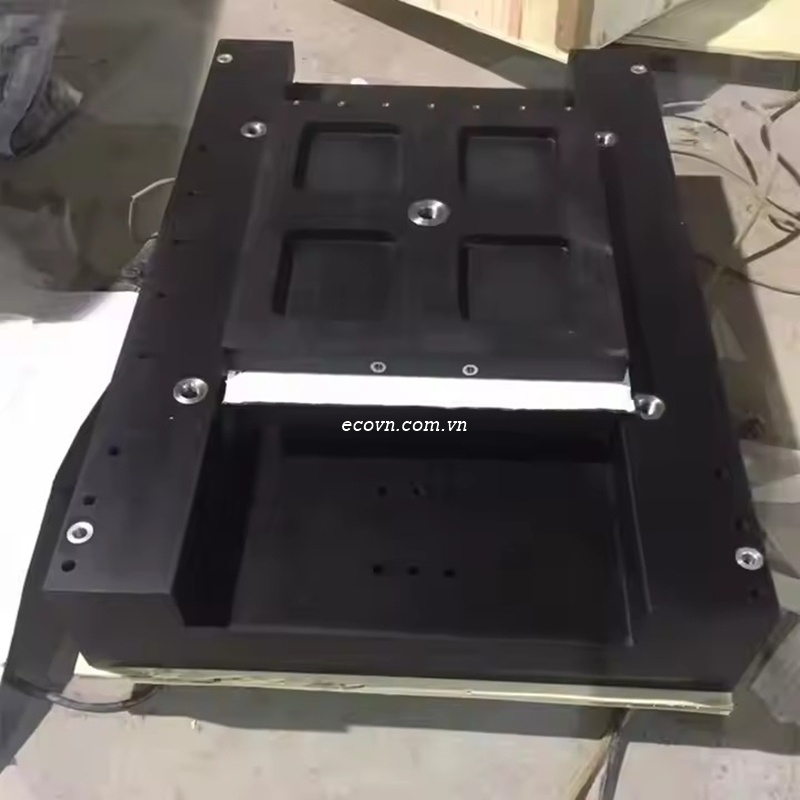

Bước 5: Gia công cơ khí theo bản vẽ

Sau khi có mặt phẳng chuẩn, tiến hành gia công theo bản vẽ:

🔧 Khoan lỗ & lỗ bậc

• Khoan lỗ xuyên hoặc lỗ bậc

• Đảm bảo vị trí, khoảng cách chính xác

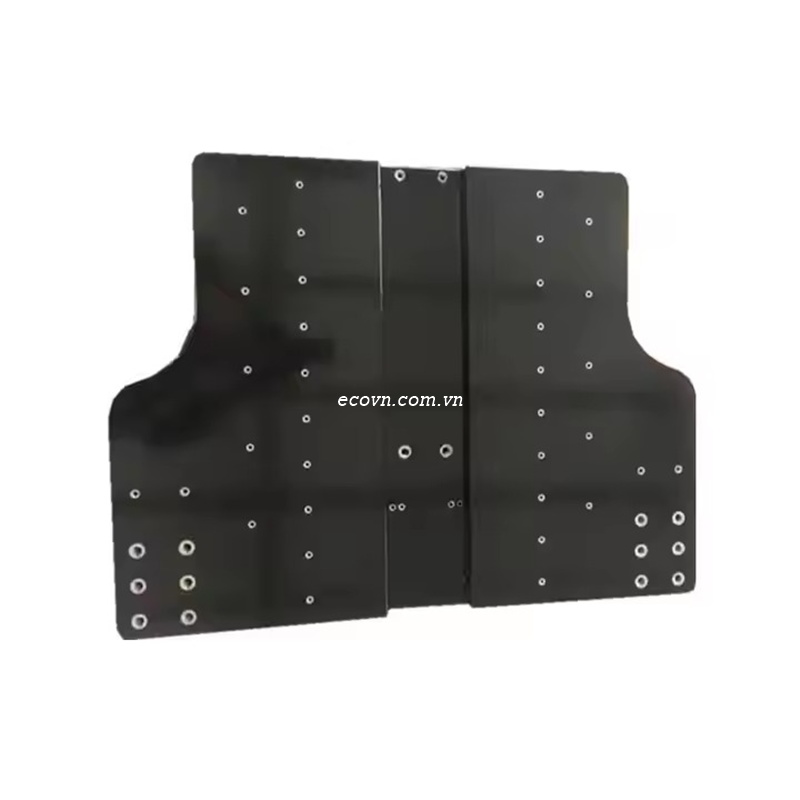

🔩 Cấy ren kim loại

• Insert ren M6, M8, M10…

• Đảm bảo độ bền khi lắp thiết bị

📏 Phay rãnh & bề mặt lắp

• Rãnh thẳng, rãnh T

• Mặt lắp ray trượt, trụ, motor

👉 Toàn bộ công đoạn này yêu cầu máy móc chuyên dụng và tay nghề cao do đá granite rất cứng nhưng giòn.

Bước 6: Kiểm tra & hiệu chuẩn độ chính xác

Sau khi gia công xong, bàn đá granite sẽ được:

• Kiểm tra lại độ phẳng tổng thể

• Kiểm tra vị trí lỗ, rãnh, mặt lắp

• Đo kiểm theo tiêu chuẩn DIN / JIS / ISO

Kết quả sẽ được lập thành biên bản kiểm tra (inspection report).

Bước 7: Lắp phụ kiện & hoàn thiện

Tùy yêu cầu, bàn đá có thể được:

• Lắp khung chân thép / nhôm

• Gắn chân tăng chỉnh cân bằng

• Làm sạch bề mặt & đóng gói bảo vệ

Bước 8: Bàn giao & hướng dẫn sử dụng

Cuối cùng:

• Bàn giao sản phẩm đúng bản vẽ

• Cung cấp biên bản kiểm tra độ chính xác

• Hướng dẫn lắp đặt, cân chỉnh và bảo quản

Vì sao nên gia công bàn đá granite theo quy trình chuẩn?

• ✔ Đảm bảo độ chính xác lâu dài

• ✔ Giảm sai số khi lắp máy & đo kiểm

• ✔ Tránh rủi ro nứt, vỡ khi gia công sai

• ✔ Tối ưu chi phí & tuổi thọ sử dụng

Kết luận

Quy trình gia công bàn đá granite theo bản vẽ đòi hỏi sự kết hợp giữa kinh nghiệm kỹ thuật, máy móc chuyên dụng và kiểm soát chất lượng nghiêm ngặt. Việc lựa chọn đơn vị gia công uy tín, có quy trình rõ ràng sẽ quyết định trực tiếp đến hiệu quả sử dụng của bàn đá trong thực tế.
