Trong ngành cơ khí chính xác, automation và QC hiện đại, việc sử dụng bàn máp granite gia công theo yêu cầu ngày càng phổ biến. Tuy nhiên nhiều doanh nghiệp khi đặt granite custom thường chỉ quan tâm:

• kích thước
• giá thành
• thời gian giao hàng

mà chưa hiểu rằng:

thiết kế granite machine base là một quy trình kỹ thuật rất quan trọng.

Nếu tính toán sai ngay từ đầu, hệ thống có thể gặp:

• rung động
• sai số tăng dần
• khó lắp đặt máy
• võng mặt granite
• giảm tuổi thọ hệ thống

Vậy quy trình thiết kế bàn máp granite theo yêu cầu chuyên nghiệp diễn ra như thế nào? Cần chuẩn bị những thông tin gì? Hãy cùng tìm hiểu chi tiết từ A-Z dưới góc nhìn kỹ thuật thực tế.

Vì sao cần thiết kế bàn máp granite đúng ngay từ đầu?

Khác với bàn máp tiêu chuẩn, granite custom thường dùng cho:

• machine base
• automation
• vision system
• laser precision
• QC metrology
• jig & fixture

Những hệ thống này yêu cầu:

• độ chính xác rất cao
• chống rung tốt
• ổn định lâu dài
• khả năng tích hợp thiết bị

👉 Do đó quy trình thiết kế đóng vai trò cực kỳ quan trọng.

Bước 1 — Xác định ứng dụng thực tế

Đây là bước đầu tiên và quan trọng nhất.

Cần xác định rõ granite dùng cho:

• QC
• machine base
• laser
• vision
• robot
• jig
• calibration

👉 Mỗi ứng dụng sẽ có yêu cầu kỹ thuật hoàn toàn khác nhau.

Ví dụ:

• bàn QC cơ bản → yêu cầu đơn giản hơn
• granite cho laser precision → yêu cầu chống rung rất cao

Bước 2 — Xác định kích thước bàn máp granite

Thông thường khách hàng sẽ cung cấp:

• chiều dài
• chiều rộng
• chiều cao mong muốn

Tuy nhiên với granite custom, kỹ sư còn phải tính:

• vùng làm việc thực tế
• khoảng di chuyển máy
• không gian gá lắp
• tải trọng phân bố

👉 Đây là lý do nhiều granite machine base có kích thước lớn hơn vùng làm việc thực tế.

Bước 3 — Tính tải trọng hệ thống

Đây là phần rất nhiều đơn vị bỏ qua.

Cần xác định:

• tải tĩnh
• tải động
• vị trí tải tập trung
• moment lực

Ví dụ:

• robot di chuyển tốc độ cao
• camera motion
• spindle precision

👉 đều tạo ra rung động và tải thay đổi liên tục.

Nếu tính sai:

• granite có thể võng nhẹ
• tăng sai số
• mất ổn định lâu dài

Bước 4 — Tính độ dày granite phù hợp

Nhiều khách hàng chỉ quan tâm:

dài × rộng

Nhưng thực tế:

độ dày mới là yếu tố quyết định độ ổn định.

Thông thường:

• QC cơ bản → 100–150mm
• automation → 150–250mm
• machine base lớn → 300mm hoặc hơn

👉 Granite quá mỏng sẽ dễ bị võng theo thời gian.

Bước 5 — Tính support point & Airy Point

Đây là phần cực kỳ quan trọng trong thiết kế granite precision base.

Nếu support sai:

• granite biến dạng nhẹ
• mặt bàn mất độ phẳng
• sai số toàn hệ thống tăng lên

Các hệ thống chuyên nghiệp sẽ tính:

• Airy Point
• tải phân bố
• moment lực
• chống võng dài hạn

👉 Đây là kiến thức rất kỹ thuật trong precision engineering.

Bước 6 — Thiết kế layout lỗ ren & insert inox

Nhiều machine base cần:

• lỗ ren M6/M8/M10
• insert inox
• vị trí định vị jig
• ray trượt
• gá thiết bị

👉 Tất cả phải được thiết kế chính xác theo CAD.

Các yếu tố cần tính:

• khoảng cách mép an toàn
• độ dày granite
• lực siết
• vị trí tải

Bước 7 — Chọn Grade phù hợp

Thông thường:

• Grade 1 → QC cơ bản
• Grade 0 → automation & QC precision
• Grade 00 → CMM & calibration

👉 Không phải lúc nào Grade cao nhất cũng là tốt nhất.

Chọn đúng Grade sẽ:

• tối ưu chi phí
• phù hợp ứng dụng thực tế hơn

Bước 8 — Tính rung động môi trường

Nhiều hệ thống precision đặt gần:

• máy CNC
• máy dập
• robot
• khu vực rung động mạnh

👉 Khi đó cần:

• chân chống rung
• isolation system
• support frame phù hợp

Nếu không:

• sai số sẽ tăng rất nhiều.

Bước 9 — Gia công granite

Granite không thể gia công như thép.

Quy trình thường gồm:

• cắt granite
• mài phẳng
• lapping precision
• khoan kim cương
• gắn insert inox
• kiểm tra độ phẳng

👉 Đây là công đoạn yêu cầu thiết bị và kinh nghiệm rất cao.

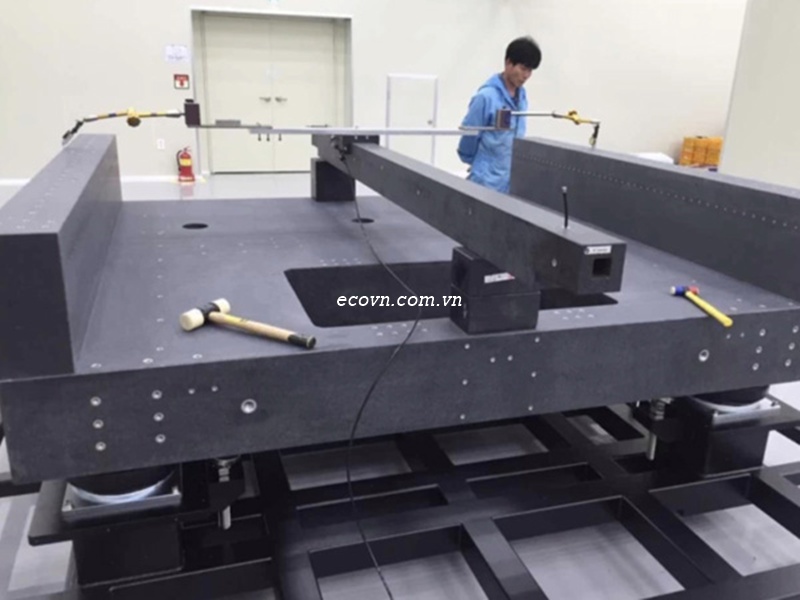

Bước 10 — Kiểm tra độ chính xác & nghiệm thu

Sau khi hoàn thiện cần kiểm tra:

• độ phẳng
• sai số
• vị trí lỗ ren
• độ vuông góc
• độ ổn định support

Thông thường sẽ sử dụng:

• autocollimator
• electronic level
• laser measurement
• repeatability test

Những sai lầm phổ biến khi thiết kế granite custom

❌ Chỉ gửi kích thước
❌ Không tính tải trọng
❌ Không tính rung động
❌ Chọn granite quá mỏng
❌ Support point sai
❌ Khoan ren quá sát mép
❌ Chọn sai Grade

👉 Đây là nguyên nhân khiến nhiều hệ thống mất độ chính xác sau thời gian sử dụng.

Vì sao doanh nghiệp FDI rất chú trọng khâu thiết kế granite?

Các doanh nghiệp FDI thường yêu cầu:

• độ chính xác micron
• vận hành ổn định nhiều năm
• dễ mở rộng automation
• đồng bộ tiêu chuẩn quốc tế

Do đó họ thường đầu tư rất kỹ vào:

• thiết kế granite machine base
• support engineering
• vibration control
• precision layout

👉 Đây là lý do granite custom ngày càng phổ biến trong nhà máy hiện đại.

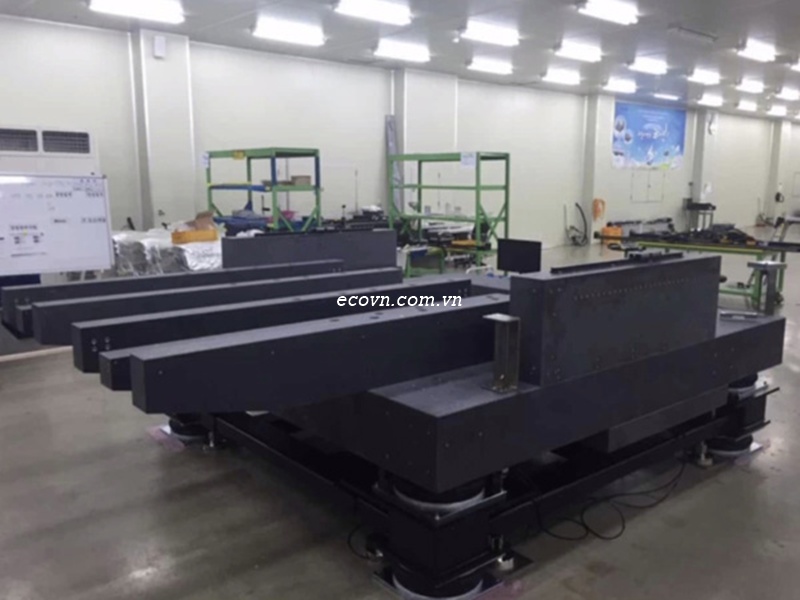

Xu hướng tương lai của granite machine base

Hiện nay nhiều hệ thống:

• laser precision
• robot
• vision alignment
• bán dẫn
• automation

đang chuyển từ:

• thép hàn
• gang đúc

sang:

• granite engineering structure
• granite precision base

Lý do:

• ít rung hơn
• ổn định hơn
• phù hợp micron precision
• tuổi thọ cao hơn

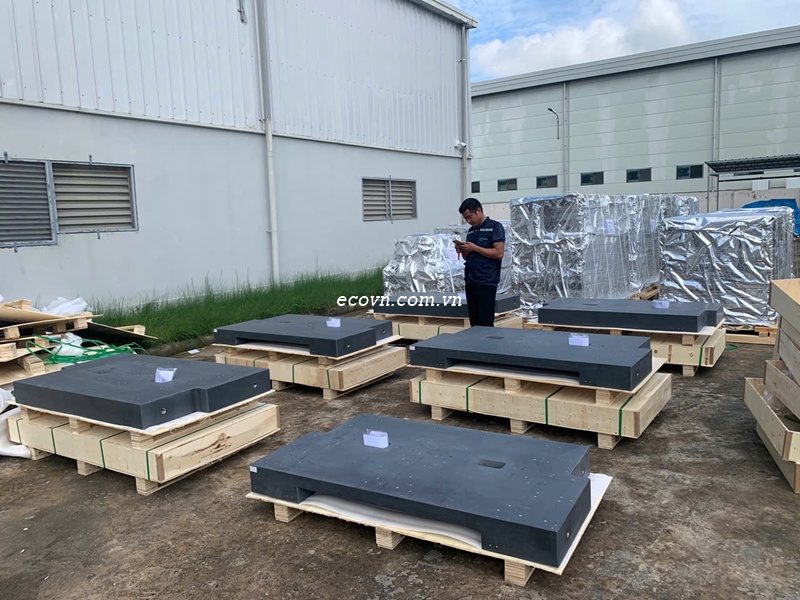

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

📞 Tư vấn thiết kế bàn máp granite theo yêu cầu

Bạn cần thiết kế bàn máp granite cho QC hoặc automation?

Kết luận

Thiết kế bàn máp granite gia công theo yêu cầu không chỉ là chọn kích thước mà là cả một quy trình precision engineering gồm:

• tính tải trọng
• thiết kế support
• chống rung
• tối ưu layout
• kiểm soát sai số

Một granite machine base được thiết kế đúng sẽ giúp:

• tăng độ chính xác
• ổn định lâu dài
• giảm rung động
• tối ưu hiệu suất hệ thống

Đây chính là lý do granite custom ngày càng được sử dụng rộng rãi trong:

• automation
• QC
• laser precision
• bán dẫn
• vision system
• metrology hiện đại.
