Những sai lầm khi thiết kế Granite Machine Base khiến máy mất độ chính xác

Trong nhiều dự án chế tạo máy, doanh nghiệp thường tập trung vào việc lựa chọn ray dẫn hướng, động cơ servo, camera hoặc robot mà chưa dành sự quan tâm đúng mức đến Granite Machine Base. Thực tế, bệ máy là nền tảng của toàn bộ hệ thống. Một sai sót nhỏ trong giai đoạn thiết kế có thể làm tăng thời gian lắp ráp, phát sinh chi phí gia công lại hoặc ảnh hưởng trực tiếp đến độ chính xác của máy.

Qua nhiều dự án cung cấp Granite Machine Base cho các doanh nghiệp chế tạo máy, chúng tôi nhận thấy phần lớn các lỗi đều xuất hiện ngay từ bản vẽ thiết kế chứ không phải trong quá trình gia công. Bài viết này tổng hợp những sai lầm phổ biến nhất và cách phòng tránh.

1. Không xác định rõ mặt chuẩn lắp ghép

Đây là lỗi thường gặp nhất.

Nhiều bản vẽ chỉ thể hiện kích thước tổng thể nhưng không chỉ rõ đâu là mặt chuẩn để lắp ray dẫn hướng, camera hoặc cụm truyền động.

Khi không có mặt chuẩn rõ ràng, đơn vị gia công và đơn vị lắp ráp có thể hiểu khác nhau, dẫn đến sai số khi căn chỉnh.

Khuyến nghị

Ngay trên bản vẽ nên đánh dấu các mặt chuẩn và ghi rõ yêu cầu kỹ thuật cho từng bề mặt.

2. Yêu cầu độ chính xác giống nhau cho toàn bộ bệ máy

Không phải mọi bề mặt đều cần cùng một cấp chính xác.

Ví dụ:

Bề mặt lắp ray dẫn hướng cần yêu cầu cao.

Bề mặt lắp vỏ che hoặc tủ điện có thể sử dụng dung sai thông thường.

Việc áp dụng cùng một yêu cầu cho toàn bộ Granite Machine Base sẽ làm tăng thời gian gia công và chi phí mà không mang lại lợi ích tương ứng.

3. Thiết kế vị trí insert ren chưa hợp lý

Insert ren là vị trí liên kết giữa Granite Machine Base và các cụm thiết bị.

Các lỗi thường gặp gồm:

Khoảng cách giữa các insert quá gần.

Đặt insert sát mép đá.

Không đủ chiều sâu lắp ren.

Không thống nhất tiêu chuẩn ren với các cụm cơ khí.

Những lỗi này có thể gây khó khăn khi lắp ráp hoặc làm giảm độ bền của liên kết.

4. Không tính đến tải trọng động

Nhiều bản vẽ chỉ tính tải trọng tĩnh của các thiết bị đặt trên bệ máy.

Tuy nhiên, khi máy tăng tốc, giảm tốc hoặc đổi hướng, tải trọng động sẽ tác động lên Granite Machine Base. Nếu không được tính đến, hệ thống có thể phát sinh rung động hoặc giảm độ ổn định.

5. Bố trí chân đế không phù hợp

Chân đế không chỉ có nhiệm vụ đỡ bệ máy mà còn ảnh hưởng đến khả năng phân bố tải trọng.

Các lỗi thường gặp:

Số lượng chân đế quá ít.

Khoảng cách giữa các chân đế không đều.

Đặt chân đế ngay dưới vùng chịu tải tập trung mà không có tính toán.

Việc bố trí hợp lý sẽ giúp Granite Machine Base làm việc ổn định hơn và hạn chế hiện tượng võng.

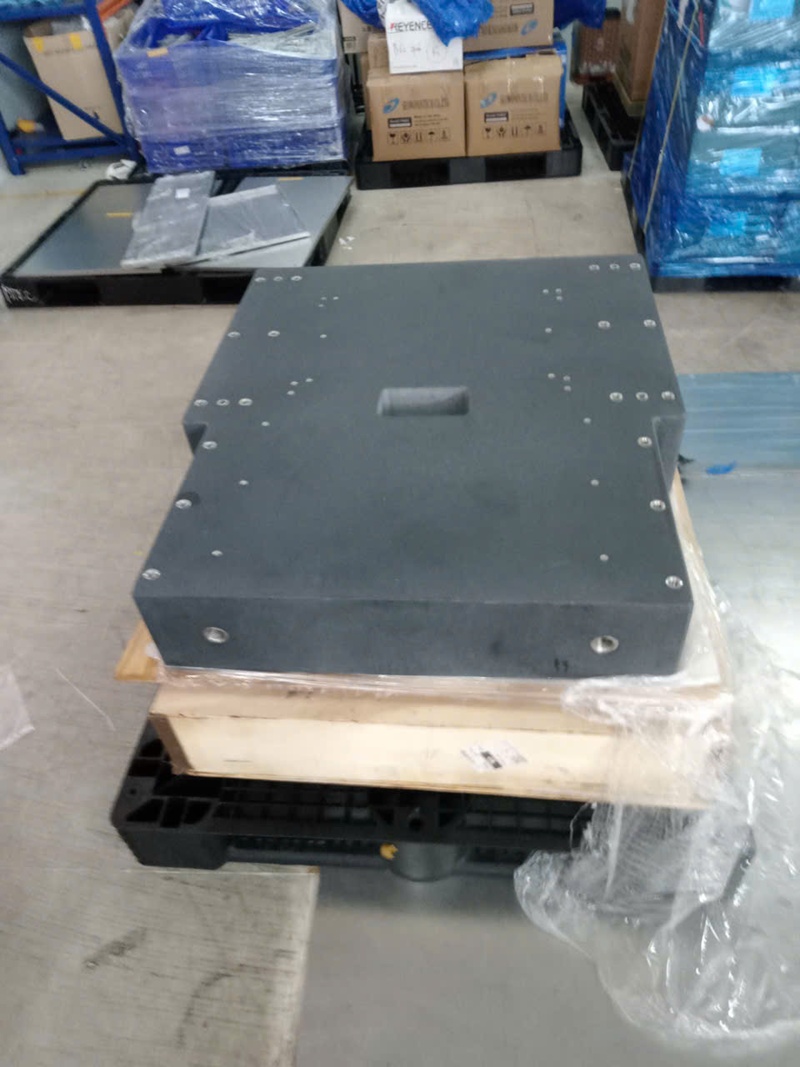

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Thiếu không gian cho bảo trì và lắp ráp

Một số bản vẽ bố trí các cụm thiết bị quá sát nhau hoặc quá gần mép Granite Machine Base.

Điều này làm cho kỹ thuật viên khó thao tác khi:

Lắp bu lông.

Căn chỉnh ray.

Thay thế cảm biến.

Bảo trì định kỳ.

Thiết kế tốt không chỉ đảm bảo máy hoạt động chính xác mà còn phải thuận tiện cho quá trình bảo trì.

7. Không quy định phương pháp kiểm tra

Một bản vẽ đầy đủ nên thể hiện:

Các bề mặt cần đo.

Yêu cầu kiểm tra.

Tiêu chí nghiệm thu.

Nếu không có các thông tin này, việc đánh giá chất lượng Granite Machine Base sẽ thiếu thống nhất giữa các bên.

8. Không trao đổi với đơn vị gia công từ giai đoạn thiết kế

Đây là nguyên nhân khiến nhiều bản vẽ phải chỉnh sửa nhiều lần.

Đơn vị gia công có thể góp ý về:

Khả năng sản xuất.

Vị trí insert.

Kết cấu thuận lợi cho gia công.

Phương án giảm chi phí.

Việc trao đổi sớm giúp rút ngắn thời gian triển khai và hạn chế phát sinh.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

9. Thiết kế chỉ dựa trên kinh nghiệm cũ

Mỗi loại máy có yêu cầu khác nhau.

Một thiết kế phù hợp cho máy Vision chưa chắc đã phù hợp với máy laser hoặc robot.

Kỹ sư nên đánh giá yêu cầu thực tế của từng dự án thay vì áp dụng một mẫu thiết kế cho mọi ứng dụng.

10. Bảng tổng hợp các lỗi và giải pháp

11. Góc nhìn từ kỹ sư ECO KINH BẮC

Qua nhiều dự án với các doanh nghiệp chế tạo máy và vendor trong lĩnh vực điện tử, chúng tôi nhận thấy rằng một bản vẽ tốt không phải là bản vẽ có nhiều dung sai nhất, mà là bản vẽ thể hiện đúng yêu cầu kỹ thuật của từng bề mặt chức năng.

Việc trao đổi giữa bộ phận thiết kế và đơn vị gia công ngay từ đầu thường giúp giảm đáng kể thời gian sửa đổi, hạn chế phát sinh chi phí và rút ngắn tiến độ chế tạo máy.

12. Checklist trước khi phát hành bản vẽ

☐ Đã xác định mặt chuẩn.

☐ Đã quy định dung sai cho từng vùng chức năng.

☐ Đã bố trí insert ren phù hợp.

☐ Đã tính tải trọng tĩnh và tải trọng động.

☐ Đã xác định vị trí chân đế.

☐ Đã thống nhất phương pháp kiểm tra.

☐ Đã trao đổi với đơn vị gia công.

13. Câu hỏi thường gặp

13.1 Có cần thiết kế Granite Machine Base riêng cho từng loại máy?

Có. Mỗi loại máy có yêu cầu khác nhau về tải trọng, độ chính xác và không gian lắp ráp.

13.2 Có nên sao chép bản vẽ của dự án trước?

Chỉ nên sử dụng làm tài liệu tham khảo. Mỗi dự án cần được đánh giá lại theo yêu cầu thực tế.

13.3 Khi nào nên trao đổi với đơn vị gia công?

Ngay sau khi hoàn thành phương án thiết kế sơ bộ. Điều này giúp phát hiện sớm các vấn đề và tối ưu bản vẽ trước khi sản xuất.
