Tấm Đế Gang Rãnh Chữ T Có Những Loại Nào? Hướng Dẫn Chọn

1. Tấm đế gang rãnh chữ T là gì?

Tấm đế gang rãnh chữ T là thiết bị nền tảng được sử dụng rộng rãi trong ngành cơ khí chế tạo, lắp ráp máy móc, đo kiểm chất lượng, hàn kết cấu và sản xuất khuôn mẫu. Trên bề mặt được gia công các rãnh chữ T giúp cố định chi tiết, đồ gá và thiết bị một cách chắc chắn.

Trong quá trình tư vấn cho khách hàng, câu hỏi mà chúng tôi thường gặp nhất là: "Tấm đế gang rãnh chữ T có những loại nào và nên chọn loại nào phù hợp?"

Thực tế, sản phẩm được phân loại theo nhiều tiêu chí khác nhau như công năng sử dụng, kết cấu, cấp chính xác, vật liệu và kích thước.

2. Phân loại theo mục đích sử dụng

Đây là cách phân loại phổ biến và dễ hiểu nhất.

2.1 Tấm đế gang lắp ráp máy móc

Đây là loại được sử dụng nhiều trong các nhà máy chế tạo máy CNC, máy đóng gói, robot công nghiệp và hệ thống tự động hóa.

Đặc điểm:

• Chịu tải trọng lớn.
• Kết cấu cứng vững.
• Diện tích làm việc rộng.
• Dễ dàng mở rộng bằng phương pháp ghép modul.

Loại này thường được gọi là bàn máy rãnh T hoặc bàn lắp ráp cơ khí.

2.2 Tấm đế gang đo kiểm

Được sử dụng trong phòng QC, phòng đo hoặc các trung tâm kiểm định cơ khí.

Đặc điểm:

• Độ phẳng cao.
• Độ chính xác ổn định.
• Bề mặt được gia công tinh hoặc cạo rà.

Ứng dụng chính là kiểm tra độ phẳng, độ vuông góc và độ song song của chi tiết cơ khí.

2.3 Tấm đế gang hàn kết cấu

Loại này được thiết kế cho các xưởng hàn và chế tạo kết cấu thép.

Đặc điểm:

• Mặt bàn dày.
• Chịu nhiệt tốt.
• Chịu va đập cao.
• Hệ thống rãnh T bố trí linh hoạt.

Giúp cố định chi tiết chính xác trong quá trình hàn.

2.4 Tấm đế gang làm bệ máy

Được sử dụng làm nền lắp đặt cho các thiết bị công nghiệp.

Ví dụ:

• Máy đo.
• Máy ép.
• Hệ thống thử nghiệm.
• Thiết bị tự động hóa.

Ưu điểm lớn nhất là khả năng hấp thụ rung động tốt.

3. Phân loại theo kết cấu sản phẩm

3.1 Tấm đế gang nguyên khối

Được đúc liền khối từ một phôi gang duy nhất.

Ưu điểm:

• Độ cứng cao.
• Độ ổn định tốt.
• Độ chính xác cao.

Phù hợp với các kích thước vừa và nhỏ.

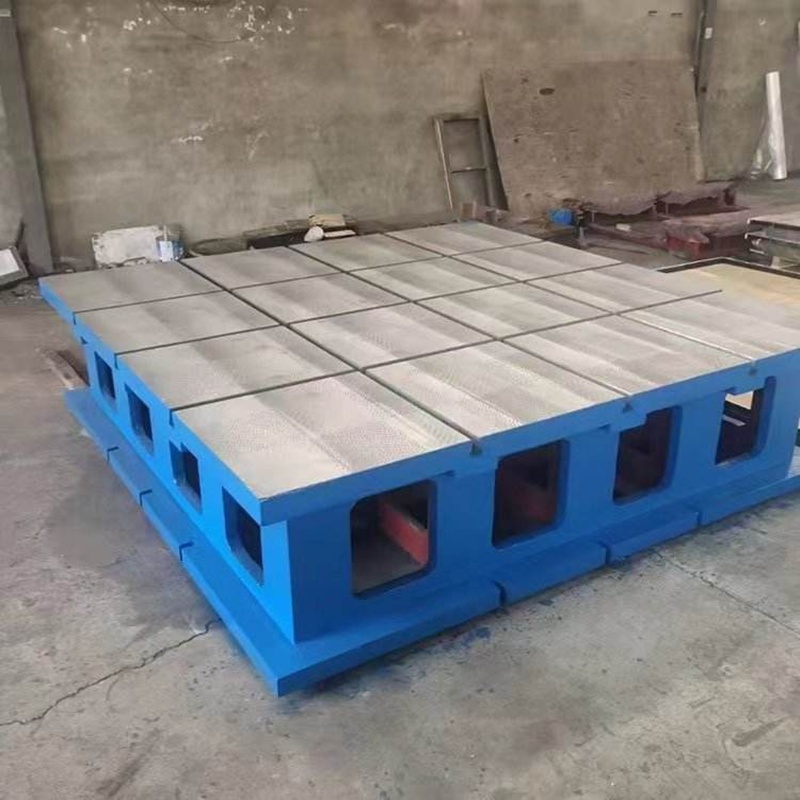

3.2 Tấm đế gang ghép modul

Bao gồm nhiều tấm gang ghép lại thành một hệ thống lớn.

Ưu điểm:

• Linh hoạt mở rộng.
• Tiết kiệm chi phí vận chuyển.
• Dễ lắp đặt tại hiện trường.

Loại này thường được sử dụng trong các dự án lắp ráp thiết bị kích thước lớn.

4. Phân loại theo cấp chính xác

4.1 Cấp chính xác Grade 0

Là cấp chính xác cao nhất.

Thường sử dụng cho:

• Phòng đo.
• Trung tâm hiệu chuẩn.
• Kiểm tra cơ khí chính xác.

4.2 Cấp chính xác Grade 1

Được sử dụng trong:

• Phòng QC.
• Nhà máy cơ khí chính xác.
• Kiểm tra sản phẩm trước khi xuất xưởng.

4.3 Cấp chính xác Grade 2

Phù hợp với:

• Lắp ráp cơ khí.
• Hàn kết cấu.
• Công việc sản xuất thông thường.

Đây là loại được sử dụng nhiều nhất trong các nhà máy hiện nay.

5. Phân loại theo vật liệu gang

5.1 Tấm đế gang HT200

Có giá thành thấp.

Phù hợp với các ứng dụng tải trọng vừa phải.

5.2 Tấm đế gang HT250

Đây là vật liệu phổ biến nhất trên thị trường.

Ưu điểm:

• Độ cứng tốt.
• Khả năng giảm rung cao.
• Độ bền lâu dài.
• Chi phí hợp lý.

Phần lớn các bàn gang công nghiệp chất lượng cao hiện nay đều sử dụng gang HT250.

5.3 Tấm đế gang HT300

Sử dụng cho các ứng dụng đặc biệt yêu cầu:

• Chịu tải trọng lớn.
• Độ cứng cao.
• Làm việc liên tục trong môi trường công nghiệp nặng.

6. Phân loại theo kích thước

Tùy theo nhu cầu sử dụng, tấm đế gang có thể được sản xuất với nhiều kích thước khác nhau.

Các kích thước phổ biến:

• 1000x1000mm
• 1500x1000mm
• 2000x1000mm
• 2000x1500mm
• 2500x1500mm
• 3000x2000mm

Ngoài ra, nhiều doanh nghiệp lựa chọn sản xuất theo kích thước riêng phù hợp với dây chuyền sản xuất.

7. Loại nào được sử dụng nhiều nhất hiện nay?

Theo kinh nghiệm triển khai cho khách hàng cơ khí chế tạo, loại được sử dụng phổ biến nhất là:

• Vật liệu gang HT250.
• Cấp chính xác Grade 2 hoặc Grade 1.
• Kích thước từ 2000x1000mm đến 3000x1500mm.
• Ứng dụng lắp ráp máy, gá đặt và kiểm tra cơ khí.

Đây là cấu hình cân bằng giữa chi phí đầu tư và hiệu quả sử dụng.

8. Kết luận

Tấm đế gang rãnh chữ T có nhiều loại khác nhau tùy theo mục đích sử dụng, cấp chính xác, vật liệu và kích thước. Việc lựa chọn đúng sản phẩm không chỉ giúp nâng cao hiệu quả sản xuất mà còn tiết kiệm đáng kể chi phí đầu tư và vận hành.

Trước khi quyết định mua, doanh nghiệp nên xác định rõ nhu cầu sử dụng thực tế như lắp ráp máy, đo kiểm, hàn kết cấu hay làm bệ máy để lựa chọn loại tấm đế gang phù hợp nhất.
