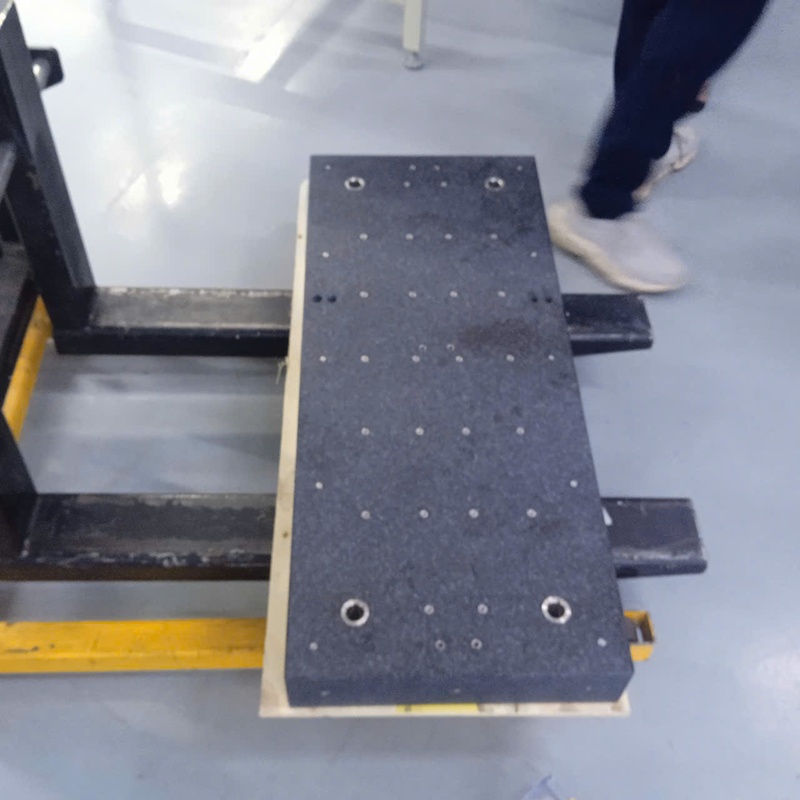

Thiết kế hốc, rãnh và bậc trên Granite Machine Base trong chế tạo máy tự động

Trong nhiều dự án chế tạo máy, Granite Machine Base không chỉ là một khối đá granite phẳng mà còn được gia công nhiều hốc (Pocket), rãnh (Slot) và bậc (Step) để đáp ứng yêu cầu lắp ráp các cụm cơ khí, hệ thống truyền động, dây điện và thiết bị điều khiển.

Nếu các chi tiết này được thiết kế hợp lý, Granite Machine Base sẽ có kết cấu gọn hơn, dễ lắp ráp, thuận tiện bảo trì và tối ưu chi phí sản xuất. Ngược lại, việc bố trí thiếu tính toán có thể làm giảm độ cứng, tăng nguy cơ nứt cạnh hoặc gây khó khăn trong quá trình lắp đặt.

1. Hốc (Pocket) trên Granite Machine Base có chức năng gì?

Hốc là phần vật liệu được gia công âm xuống so với mặt chuẩn.

Trong thực tế, hốc thường được sử dụng để:

Lắp động cơ servo.

Đặt cụm truyền động.

Tạo không gian cho cảm biến.

Bố trí bộ gá.

Giảm chiều cao tổng thể của máy.

Che giấu các cụm cơ khí bên trong.

Ngoài ra, hốc còn giúp bố trí thiết bị gọn gàng, tăng tính thẩm mỹ và thuận tiện cho việc bảo trì.

2. Thiết kế rãnh (Slot) phục vụ lắp ráp

Rãnh được gia công nhằm tạo đường dẫn hoặc không gian cho các chi tiết chuyển động và hệ thống phụ trợ.

Một số ứng dụng phổ biến gồm:

Đi dây điện.

Đi ống khí nén.

Lắp thanh dẫn cáp.

Tạo khoảng hở cho cơ cấu truyền động.

Lắp cảm biến hành trình.

Khi thiết kế rãnh cần tính đến bán kính góc, chiều sâu và chiều rộng để tránh tạo vùng tập trung ứng suất trên đá granite.

3. Vai trò của bậc (Step)

Bậc là sự thay đổi cao độ giữa các mặt trên Granite Machine Base.

Chi tiết này thường được sử dụng để:

Định vị cụm thiết bị.

Tạo mặt lắp cho ray dẫn hướng.

Đảm bảo cao độ giữa các cụm cơ khí.

Lắp các module có chiều cao khác nhau.

Giảm số lượng chi tiết đệm hoặc shim khi lắp ráp.

Việc thiết kế bậc đúng ngay từ đầu giúp giảm đáng kể thời gian căn chỉnh trong quá trình lắp máy.

4. Cân bằng giữa giảm khối lượng và độ cứng

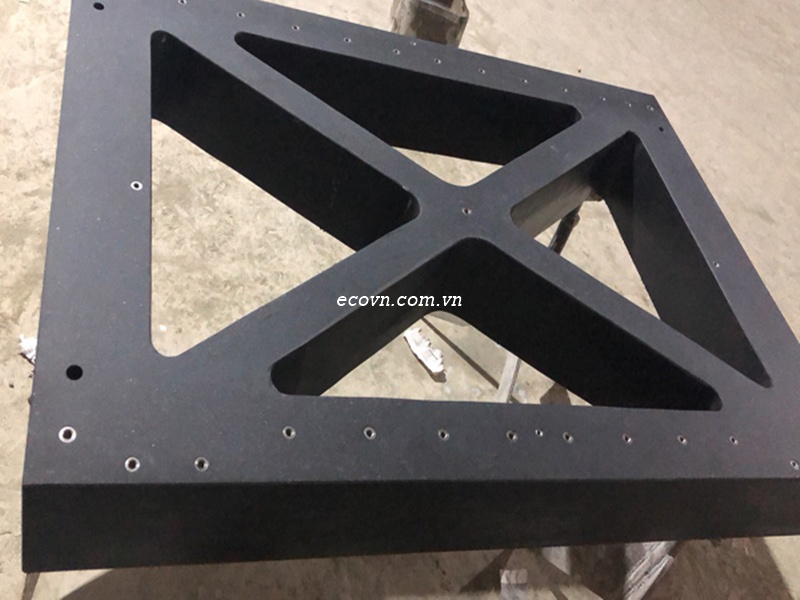

Một mục tiêu phổ biến khi thiết kế là giảm trọng lượng của Granite Machine Base bằng cách tạo hốc lớn.

Tuy nhiên, nếu loại bỏ quá nhiều vật liệu:

Độ cứng tổng thể sẽ giảm.

Khả năng giảm rung bị ảnh hưởng.

Xuất hiện vùng chịu ứng suất tập trung.

Nguy cơ nứt cạnh tăng lên khi vận chuyển hoặc nâng hạ.

Do đó, việc tối ưu kết cấu cần dựa trên tải trọng thực tế và vị trí làm việc của từng cụm thiết bị, không nên chỉ hướng đến mục tiêu giảm khối lượng.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

5. Những nguyên tắc khi bố trí hốc và rãnh

Để đảm bảo Granite Machine Base hoạt động ổn định, kỹ sư nên tuân thủ các nguyên tắc sau:

Không gia công hốc quá sát mép đá.

Duy trì chiều dày tối thiểu tại các vùng chịu lực.

Bo góc các hốc để giảm tập trung ứng suất.

Tránh để nhiều hốc lớn giao nhau.

Bố trí đường đi dây và đường khí riêng biệt.

Đảm bảo đủ không gian cho thao tác bảo trì.

Những nguyên tắc này giúp tăng tuổi thọ của Granite Machine Base và giảm rủi ro trong quá trình sử dụng.

6. Thiết kế phục vụ bảo trì và nâng cấp

Một Granite Machine Base tốt không chỉ đáp ứng yêu cầu hiện tại mà còn cần tính đến khả năng mở rộng.

Ví dụ:

Chừa không gian để bổ sung camera.

Dự phòng vị trí lắp cảm biến.

Thiết kế rãnh cho dây tín hiệu trong tương lai.

Bố trí hốc có thể lắp thêm module.

Điều này giúp doanh nghiệp nâng cấp hệ thống mà không cần thay mới toàn bộ bệ máy.

7. Những lỗi thường gặp

Qua nhiều dự án chế tạo máy, các lỗi phổ biến bao gồm:

Hốc quá sâu làm giảm độ cứng.

Rãnh quá hẹp gây khó đi dây.

Bậc không đúng cao độ thiết kế.

Góc trong quá sắc gây tập trung ứng suất.

Không tính đến không gian tháo lắp thiết bị.

Các lỗi này thường chỉ được phát hiện khi lắp ráp hoặc bảo trì, dẫn đến phát sinh chi phí sửa chữa.

8. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án Granite Machine Base theo yêu cầu, chúng tôi luôn đánh giá đồng thời hai yếu tố: khả năng lắp ráp và độ cứng kết cấu.

Thay vì chỉ gia công theo bản vẽ, đội ngũ kỹ sư sẽ rà soát vị trí các hốc, rãnh và bậc để phát hiện những khu vực có nguy cơ làm suy yếu kết cấu hoặc gây khó khăn cho việc lắp đặt. Với các dự án dành cho ngành điện tử và tự động hóa, việc tối ưu ngay từ giai đoạn thiết kế giúp giảm thời gian lắp ráp, hạn chế sửa đổi và nâng cao độ ổn định của máy khi vận hành.

9. Checklist trước khi phát hành bản vẽ

☑ Kiểm tra chiều dày còn lại sau khi tạo hốc.

☑ Bo góc các hốc và rãnh.

☑ Kiểm tra khả năng chịu tải của các vùng có bậc.

☑ Đảm bảo không gian đi dây và khí nén.

☑ Kiểm tra khả năng tiếp cận khi bảo trì.

☑ Đối chiếu với mô hình 3D và bản vẽ lắp.

☑ Xác nhận lại với đơn vị gia công trước khi sản xuất.

10. Câu hỏi thường gặp

Có nên tạo nhiều hốc để giảm trọng lượng Granite Machine Base?

Có thể, nhưng cần tính toán hợp lý. Việc giảm quá nhiều vật liệu có thể làm suy giảm độ cứng và ảnh hưởng đến khả năng giảm rung của bệ máy.

Rãnh đi dây nên thiết kế ở giai đoạn nào?

Nên được xác định ngay trong giai đoạn thiết kế tổng thể để tránh phải gia công bổ sung sau này.

Bậc trên Granite Machine Base có giúp giảm thời gian lắp ráp không?

Có. Khi các cao độ được gia công chính xác ngay từ đầu, kỹ sư lắp ráp sẽ giảm đáng kể thời gian căn chỉnh bằng shim hoặc tấm đệm.
