1. Insert Inox trên Granite Machine Base là gì?

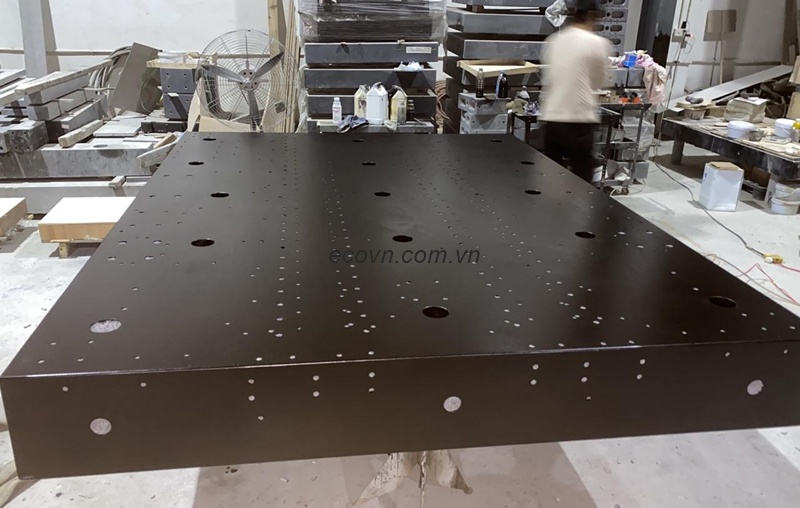

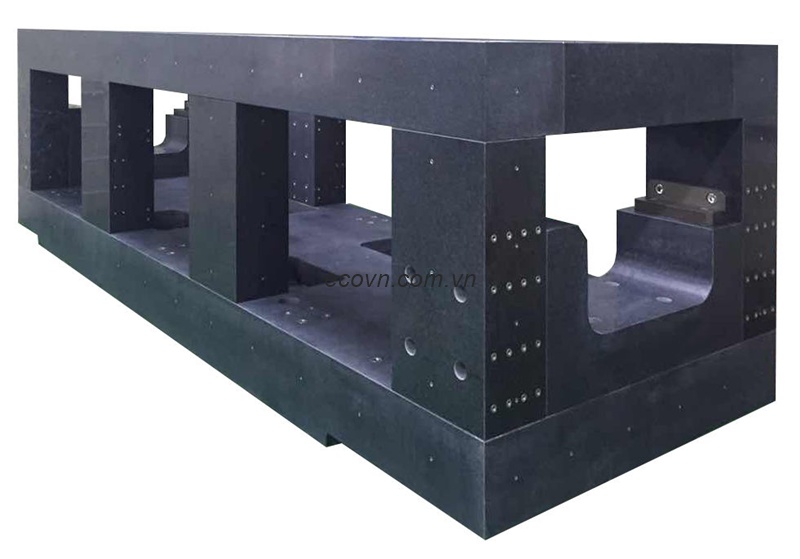

Granite Machine Base có độ cứng và độ ổn định rất cao nhưng bản thân đá granite không thể tạo ren trực tiếp như thép hoặc nhôm. Vì vậy, để lắp đặt các cụm cơ khí như ray dẫn hướng, Linear Motor, camera Vision, đồ gá hoặc cảm biến, các kỹ sư sẽ sử dụng Insert Inox (Threaded Inserts) được cố định vào thân đá.

Insert Inox đóng vai trò là điểm liên kết giữa Granite Machine Base và các thiết bị cơ khí. Nếu được thiết kế và gia công đúng kỹ thuật, chúng sẽ đảm bảo khả năng chịu lực, độ chính xác lắp ráp và tính ổn định lâu dài của toàn bộ hệ thống.

2. Vì sao không ren trực tiếp trên đá granite?

Đây là câu hỏi mà nhiều doanh nghiệp mới tiếp cận Granite Machine Base thường đặt ra.

Đá granite có khả năng chịu nén rất tốt nhưng không thích hợp để tạo ren. Khi siết bu lông trực tiếp vào đá, ren dễ bị phá hủy, khả năng chịu tải thấp và khó tháo lắp nhiều lần.

Insert Inox giúp khắc phục hoàn toàn những hạn chế này nhờ:

Tăng độ bền liên kết.

Cho phép tháo lắp nhiều lần.

Giảm nguy cơ nứt hoặc sứt mẻ bề mặt đá.

Đảm bảo lực siết ổn định.

Thuận tiện khi bảo trì và thay thế thiết bị.

3. Những loại Insert Inox thường sử dụng

Tùy theo yêu cầu của từng dự án, Granite Machine Base có thể sử dụng nhiều dạng Insert khác nhau.

Insert ren trong

Đây là loại phổ biến nhất, dùng để bắt bu lông từ phía trên xuống Machine Base.

Ứng dụng:

Lắp ray dẫn hướng.

Lắp camera.

Lắp cảm biến.

Lắp đồ gá.

Insert ren ngoài

Được sử dụng khi cần liên kết với các kết cấu đặc biệt hoặc yêu cầu tải trọng lớn.

Insert định vị kết hợp

Một số vị trí vừa cần ren vừa cần chốt định vị để đảm bảo khả năng lắp lặp lại với độ chính xác cao.

4. Nguyên tắc bố trí Insert trên Granite Machine Base

Việc bố trí Insert không nên thực hiện theo cảm tính mà cần tuân theo các nguyên tắc thiết kế cơ khí.

Các Insert phải tham chiếu cùng hệ Datum.

Khoảng cách giữa các Insert phải phù hợp với tải trọng.

Không bố trí quá gần mép đá.

Không bố trí tại vùng có nguy cơ tập trung ứng suất.

Ưu tiên tiêu chuẩn hóa kích thước ren trong toàn bộ hệ thống.

Một bố trí hợp lý sẽ giúp Machine Base dễ gia công, dễ lắp ráp và thuận tiện khi bảo trì.

5. Lựa chọn kích thước Insert như thế nào?

Kích thước Insert phụ thuộc vào nhiều yếu tố:

Khối lượng thiết bị lắp đặt.

Lực siết bu lông.

Loại tải trọng.

Chiều dày Granite Machine Base.

Tần suất tháo lắp.

Trong thực tế, các kích thước ren M6, M8, M10, M12 và M16 thường được sử dụng nhiều trong chế tạo máy.

Việc lựa chọn ren lớn hơn mức cần thiết không phải lúc nào cũng mang lại hiệu quả, vì còn ảnh hưởng đến khoảng cách giữa các lỗ và kết cấu của Machine Base.

6. Những sai lầm thường gặp khi thiết kế Insert

Qua nhiều dự án thực tế, có thể thấy một số lỗi khá phổ biến.

Bố trí Insert quá sát mép đá.

Khoảng cách giữa các Insert không đồng đều.

Không thống nhất hệ Datum.

Thiếu Insert dự phòng cho nâng cấp sau này.

Sử dụng quá nhiều loại ren khác nhau trên cùng một Machine Base.

Không kiểm tra lực siết yêu cầu.

Những lỗi này thường làm tăng chi phí lắp ráp và gây khó khăn khi bảo trì thiết bị.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

7. Insert và chốt định vị có vai trò khác nhau

Nhiều người nhầm lẫn giữa Insert và chốt định vị.

Insert có nhiệm vụ tạo liên kết bằng bu lông.

Chốt định vị có nhiệm vụ xác định chính xác vị trí của chi tiết.

Trong các máy có độ chính xác cao, hai hệ thống này thường được sử dụng đồng thời.

Bu lông tạo lực kẹp.

Chốt định vị đảm bảo vị trí.

Đây là nguyên tắc thiết kế phổ biến trong các máy CNC, máy bán dẫn, thiết bị đo kiểm và dây chuyền tự động hóa.

8. Góc nhìn của kỹ sư thiết kế

Một Granite Machine Base tốt không phải là Machine Base có nhiều Insert nhất mà là Machine Base có hệ thống Insert được thiết kế hợp lý.

Trong nhiều dự án, việc bố trí thêm vài Insert dự phòng ngay từ giai đoạn thiết kế đã giúp doanh nghiệp dễ dàng nâng cấp máy sau nhiều năm mà không cần gia công lại nền đá.

Đây là một khoản đầu tư nhỏ nhưng mang lại giá trị rất lớn trong suốt vòng đời của thiết bị.

9. Checklist thiết kế Insert Inox

✔ Thống nhất hệ Datum trước khi bố trí Insert.

✔ Lựa chọn đúng kích thước ren.

✔ Kiểm tra khoảng cách đến mép đá.

✔ Bố trí theo tải trọng thực tế.

✔ Chuẩn hóa kích thước ren trên toàn bộ Machine Base.

✔ Thiết kế thêm Insert dự phòng.

✔ Kiểm tra bản vẽ trước khi gia công.

10. Câu hỏi thường gặp

Vì sao nên sử dụng Insert Inox thay vì thép carbon?

Inox có khả năng chống ăn mòn tốt, độ bền cao và phù hợp với môi trường sản xuất điện tử, phòng sạch cũng như các ứng dụng yêu cầu tuổi thọ dài.

Có thể thay đổi vị trí Insert sau khi hoàn thành Granite Machine Base không?

Có thể, nhưng việc gia công bổ sung cần được thực hiện cẩn thận để không ảnh hưởng đến các mặt chuẩn và kết cấu của Machine Base.

Có nên sử dụng nhiều kích thước ren khác nhau trên cùng một Machine Base?

Chỉ nên sử dụng khi thật sự cần thiết. Chuẩn hóa kích thước ren sẽ giúp đơn giản hóa quá trình lắp ráp, bảo trì và quản lý linh kiện.

Insert có ảnh hưởng đến độ chính xác của Machine Base không?

Bản thân Insert không tạo ra độ chính xác, nhưng vị trí của Insert quyết định khả năng lắp đúng vị trí của các cụm thiết bị. Vì vậy, việc bố trí và gia công Insert phải tuân theo hệ Datum và dung sai của bản vẽ thiết kế.

11. Kết luận

Insert Inox là thành phần nhỏ nhưng có vai trò rất quan trọng trong Granite Machine Base. Một hệ thống Insert được thiết kế đúng sẽ giúp quá trình lắp ráp nhanh hơn, tăng độ chính xác định vị, giảm thời gian bảo trì và tạo điều kiện thuận lợi cho việc nâng cấp thiết bị trong tương lai. Vì vậy, kỹ sư thiết kế cần xem việc bố trí Insert là một phần không thể tách rời của quá trình phát triển Granite Machine Base, thay vì chỉ là bước bổ sung sau khi hoàn thiện kết cấu đá.
