Thiết kế hệ lỗ ren và insert trên Granite Machine Base – Những nguyên tắc kỹ sư chế tạo máy cần biết

Khi thiết kế một Granite Machine Base, nhiều kỹ sư tập trung vào kích thước tổng thể, độ phẳng hoặc kết cấu chịu tải mà chưa dành đủ sự quan tâm đến hệ thống lỗ ren và insert. Trên thực tế, đây là các chi tiết quyết định khả năng lắp ráp, bảo trì và nâng cấp thiết bị trong suốt vòng đời của máy.

Một hệ lỗ ren được bố trí hợp lý sẽ giúp việc lắp ray dẫn hướng, động cơ servo, robot, camera Vision và các cụm cơ khí diễn ra nhanh chóng, chính xác. Ngược lại, nếu thiết kế thiếu khoa học, việc lắp ráp sẽ phát sinh nhiều công đoạn căn chỉnh, thậm chí phải gia công lại Granite Machine Base, làm tăng chi phí và kéo dài tiến độ dự án.

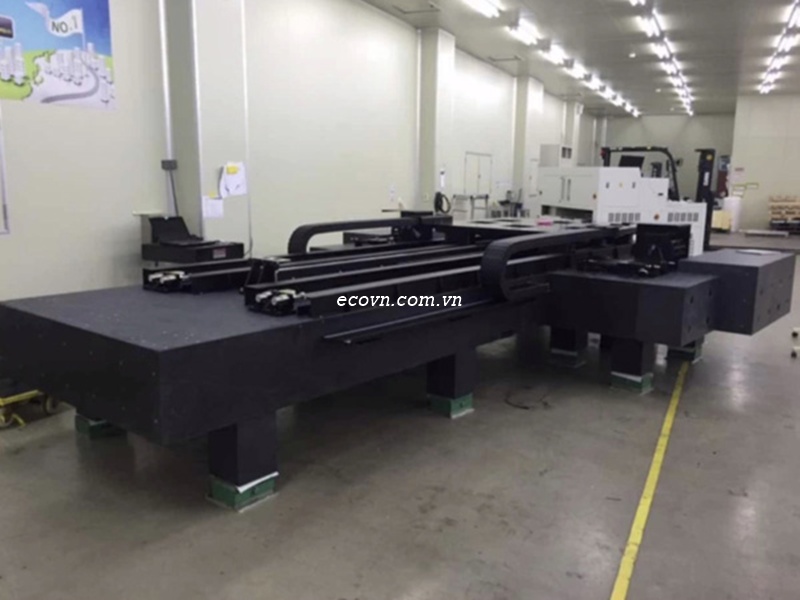

1. Vai trò của hệ lỗ ren trên Granite Machine Base

Hệ lỗ ren là cầu nối giữa Granite Machine Base và các cụm thiết bị lắp trên đó.

Các vị trí phổ biến gồm:

Lắp ray dẫn hướng.

Lắp động cơ servo.

Lắp robot công nghiệp.

Lắp camera Vision.

Lắp cảm biến.

Lắp cụm truyền động.

Lắp bàn thao tác.

Mỗi vị trí đều phải được tính toán theo tải trọng, phương lực và trình tự lắp ráp để đảm bảo độ ổn định lâu dài.

2. Vì sao không tạo ren trực tiếp trên đá granite?

Đá granite có khả năng chịu nén rất cao nhưng không phù hợp để tạo ren trực tiếp như thép hoặc nhôm.

Nếu ren được gia công trực tiếp trên đá:

Khả năng chịu lực kéo thấp.

Ren dễ hư hỏng khi tháo lắp nhiều lần.

Khó sửa chữa khi bị mòn.

Không đảm bảo độ bền lâu dài.

Vì vậy, các Granite Machine Base chuyên dụng đều sử dụng insert kim loại được lắp cố định vào đá để tạo liên kết chắc chắn với bu lông.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

3. Lựa chọn loại insert phù hợp

Insert được lựa chọn theo tải trọng và môi trường làm việc.

Các vật liệu phổ biến gồm:

Inox SUS304.

Inox SUS316.

Thép hợp kim.

Thép mạ chống gỉ.

Trong các hệ thống làm việc trong phòng sạch, môi trường có độ ẩm cao hoặc ngành bán dẫn, insert inox thường được ưu tiên vì khả năng chống ăn mòn và tuổi thọ cao.

4. Nguyên tắc bố trí lỗ ren

Khi bố trí lỗ ren trên Granite Machine Base, kỹ sư cần lưu ý:

Khoảng cách giữa các lỗ phải đủ để phân bố tải trọng.

Không bố trí lỗ quá sát mép đá.

Ưu tiên bố trí theo cụm chức năng.

Đảm bảo không giao cắt với các hốc hoặc rãnh kỹ thuật.

Tạo khoảng trống để thao tác siết bu lông bằng dụng cụ tiêu chuẩn.

Một bản vẽ tốt không chỉ đúng về kích thước mà còn phải thuận tiện cho lắp ráp và bảo trì.

5. Xác định đường kính và chiều sâu insert

Đường kính insert cần phù hợp với:

Kích thước bu lông.

Lực siết.

Tải trọng làm việc.

Tần suất tháo lắp.

Chiều sâu lắp insert cũng phải được tính toán để đảm bảo khả năng chịu lực mà không làm suy yếu kết cấu của Granite Machine Base.

Đối với các cụm chịu tải lớn như ray dẫn hướng hoặc robot, chiều sâu và đường kính insert thường được tăng lên so với các vị trí lắp cảm biến hoặc nắp che.

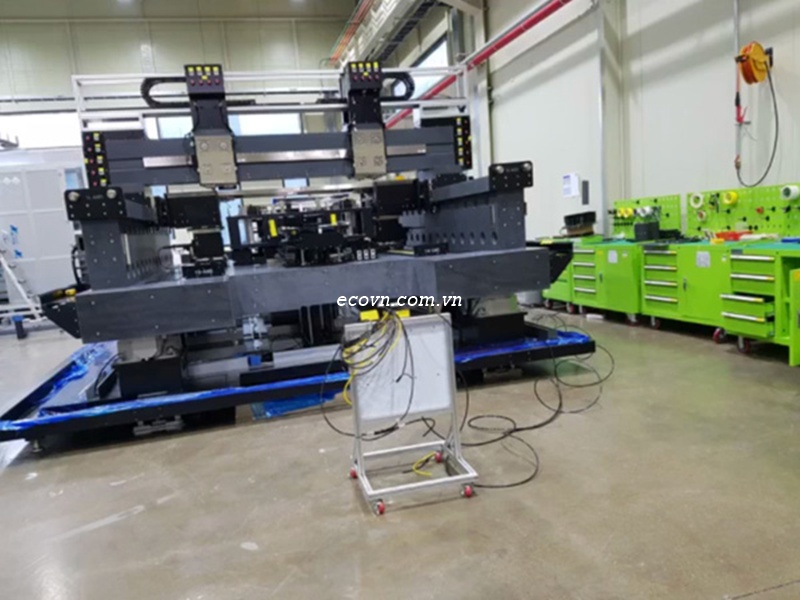

6. Kết hợp insert với chốt định vị

Một sai lầm phổ biến là chỉ sử dụng bu lông để định vị.

Trong các hệ thống có yêu cầu độ chính xác cao, bu lông chỉ có nhiệm vụ kẹp chặt, còn chốt định vị mới là chi tiết đảm bảo vị trí lặp lại.

Kết hợp đúng giữa insert ren và chốt định vị sẽ mang lại:

Độ chính xác khi lắp ráp.

Khả năng tháo lắp nhiều lần mà không mất chuẩn.

Giảm thời gian căn chỉnh.

Tăng độ ổn định của hệ thống.

Đây là giải pháp được áp dụng rộng rãi trong các máy đo tọa độ, máy AOI, máy Vision và dây chuyền tự động hóa.

7. Những lỗi thường gặp khi thiết kế hệ lỗ ren

Trong quá trình hỗ trợ khách hàng, chúng tôi thường gặp các lỗi như:

Khoảng cách giữa các insert quá nhỏ.

Không thống nhất kích thước ren trên cùng một cụm máy.

Bố trí insert quá sát mép đá.

Không dự phòng vị trí lắp thiết bị trong tương lai.

Thiếu chốt định vị.

Không đủ không gian để sử dụng cờ lê hoặc súng siết.

Các lỗi này có thể không ảnh hưởng trong giai đoạn thiết kế nhưng sẽ phát sinh nhiều khó khăn khi lắp ráp thực tế.

8. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Đối với các dự án chế tạo máy theo yêu cầu, chúng tôi luôn xem xét hệ thống lỗ ren như một phần của thiết kế tổng thể chứ không chỉ là các lỗ bắt bu lông.

Trước khi gia công, bản vẽ được rà soát để đánh giá khả năng lắp ráp, hướng tiếp cận của dụng cụ, khoảng cách an toàn giữa các insert và sự tương thích với các cụm thiết bị khác. Nhờ đó, nhiều dự án đã giảm đáng kể thời gian lắp đặt tại hiện trường và hạn chế việc sửa đổi sau khi sản phẩm hoàn thiện.

Gợi ý hình ảnh 4 (800 px): Kỹ sư kiểm tra vị trí insert và chốt định vị trên Granite Machine Base trước khi nghiệm thu.

9. Checklist khi thiết kế hệ lỗ ren

☑ Chọn đúng loại insert theo tải trọng.

☑ Bố trí khoảng cách hợp lý giữa các lỗ.

☑ Không đặt insert quá sát mép đá.

☑ Thống nhất kích thước ren trong từng cụm chức năng.

☑ Kết hợp insert với chốt định vị khi cần độ chính xác cao.

☑ Đảm bảo không gian thao tác lắp ráp.

☑ Kiểm tra toàn bộ vị trí trên mô hình 3D trước khi phát hành bản vẽ.

10. Câu hỏi thường gặp

Có nên sử dụng nhiều kích thước ren trên cùng một Granite Machine Base?

Có thể, nhưng chỉ khi thực sự cần thiết. Việc thống nhất kích thước ren trong từng cụm chức năng sẽ giúp giảm nhầm lẫn khi lắp ráp và đơn giản hóa công tác bảo trì.

Insert inox có ưu điểm gì so với insert thép?

Insert inox có khả năng chống ăn mòn tốt, phù hợp với môi trường có độ ẩm cao, phòng sạch hoặc ngành điện tử. Tuy nhiên, lựa chọn vật liệu vẫn cần dựa trên tải trọng và điều kiện làm việc của từng dự án.

Có cần dự phòng thêm lỗ ren cho việc nâng cấp máy?

Đối với các hệ thống có khả năng mở rộng trong tương lai, việc bố trí sẵn một số vị trí lỗ ren dự phòng là giải pháp hợp lý. Điều này giúp giảm chi phí gia công bổ sung và thuận tiện khi nâng cấp thiết bị.
