Thước vuông granite kiểm tra độ vuông chi tiết như thế nào?

1. Kiểm tra độ vuông chi tiết để làm gì?

Trong gia công cơ khí, một chi tiết có thể đạt kích thước yêu cầu nhưng vẫn xuất hiện sai lệch về hình học.

Ví dụ, hai mặt của chi tiết được yêu cầu tạo thành góc 90° nhưng thực tế có thể bị nghiêng do gá đặt, dao cụ hoặc quá trình gia công.

Kiểm tra độ vuông giúp phát hiện những sai lệch này trước khi sản phẩm được lắp ráp hoặc chuyển sang công đoạn tiếp theo.

2. Thước vuông granite đóng vai trò gì?

Thước vuông granite tạo ra một chuẩn hình học để so sánh với bề mặt của chi tiết.

Thước không trực tiếp cho biết mọi sai số của sản phẩm. Khi cần xác định sai lệch cụ thể, nó thường được kết hợp với thiết bị đo như đồng hồ so.

Có thể hình dung:

Bề mặt chuẩn → thước vuông → bề mặt cần kiểm tra → thiết bị đọc sai lệch.

Phương pháp này phù hợp với những công việc kiểm tra thủ công tại xưởng hoặc phòng QC.

3. Chuẩn bị chi tiết trước khi đo

Trước khi đo, cần làm sạch hoàn toàn khu vực kiểm tra.

Đặc biệt chú ý:

• Phoi kim loại.
• Bụi.
• Dầu gia công.
• Bavia.
• Cặn bẩn trên bề mặt.

Bề mặt chuẩn càng sạch thì điều kiện tiếp xúc càng ổn định.

Nếu bỏ qua bước này, một mảnh phoi nhỏ cũng có thể tạo khe hở và làm sai lệch kết quả.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

4. Xác định mặt chuẩn của chi tiết

Không nên chọn mặt chuẩn theo cảm tính.

Nếu bản vẽ kỹ thuật đã quy định chuẩn A, B hoặc C, cần sử dụng đúng chuẩn đó.

Sau khi xác định chuẩn, đặt chi tiết trên bề mặt tham chiếu phù hợp và đảm bảo chi tiết không bị nghiêng hoặc dịch chuyển trong quá trình đo.

Đây là bước quyết định độ tin cậy của phép kiểm tra.

5. Đặt thước vuông vào vị trí kiểm tra

Đặt một cạnh của thước vuông đá granite theo mặt chuẩn.

Cạnh còn lại hướng về bề mặt cần kiểm tra.

Không nên dùng lực mạnh để ép thước vào chi tiết. Mục tiêu là tạo tiếp xúc ổn định theo đúng phương pháp đo.

Nếu chỉ cần kiểm tra nhanh, có thể quan sát sự tiếp xúc giữa hai bề mặt.

Nếu cần xác định giá trị sai lệch, nên sử dụng thêm dụng cụ đo phù hợp.

6. Kết hợp đồng hồ so để xác định sai lệch

Đây là phương pháp hữu ích khi cần kết quả định lượng.

Đồng hồ so được bố trí để đầu đo tiếp xúc với bề mặt cần kiểm tra. Khi di chuyển theo chiều dài hoặc chiều cao xác định, sự thay đổi của kim đồng hồ được ghi nhận.

Kết quả có thể được biểu diễn đơn giản:

Giá trị đầu − giá trị cuối = mức thay đổi đo được

Sau đó đối chiếu với dung sai quy định trên bản vẽ.

Phương pháp cụ thể cần được thiết lập phù hợp với hình dạng chi tiết.

7. Có nên kiểm tra nhiều điểm?

Có, nếu bề mặt cần đánh giá có chiều dài đáng kể.

Chỉ kiểm tra một vị trí có thể không phản ánh toàn bộ tình trạng của bề mặt.

Tùy yêu cầu, có thể kiểm tra tại:

• Hai đầu.
• Điểm giữa.
• Các vị trí đặc trưng.
• Nhiều điểm dọc theo bề mặt.

Nếu phát hiện giá trị thay đổi bất thường, cần kiểm tra thêm để xác định phạm vi sai lệch.

8. Kiểm tra độ vuông khác gì kiểm tra kích thước?

Đây là hai vấn đề hoàn toàn khác nhau.

Đo kích thước trả lời câu hỏi:
“Chi tiết dài, rộng hoặc cao bao nhiêu?”

Kiểm tra độ vuông trả lời câu hỏi:
“Hai bề mặt có tạo thành quan hệ vuông góc theo yêu cầu hay không?”

Một chi tiết có thể đạt kích thước 100 mm nhưng vẫn không đạt độ vuông giữa hai mặt.

Vì vậy, thước cặp hoặc panme không thể thay thế hoàn toàn phương pháp kiểm tra hình học.

9. Khi nào nên dùng thước vuông granite?

Phương pháp này phù hợp khi:

• Chi tiết có bề mặt cần kiểm tra vuông góc.
• Có mặt chuẩn rõ ràng.
• Phạm vi kiểm tra phù hợp với kích thước thước.
• Cần kiểm tra tại xưởng hoặc phòng QC.
• Có thể kết hợp với đồng hồ so hoặc dụng cụ đo khác.

Với các phép đo phức tạp hơn, doanh nghiệp cần xây dựng phương pháp đo chuyên biệt thay vì cố sử dụng một chiếc thước cho mọi trường hợp.

10. Những yếu tố làm kết quả đo sai lệch

Một số nguyên nhân thường gặp:

Bề mặt không sạch: tạo khe hở giữa thước và chi tiết.

Chi tiết đặt không ổn định: làm thay đổi vị trí trong lúc đo.

Thước bị nghiêng: tạo sai số khi đọc kết quả.

Đồng hồ so gá không chắc: số đo có thể dao động.

Thước đã bị va đập: cần kiểm tra lại tình trạng hình học trước khi sử dụng.

Chọn sai kích thước thước: không bao phủ được khu vực cần kiểm tra.

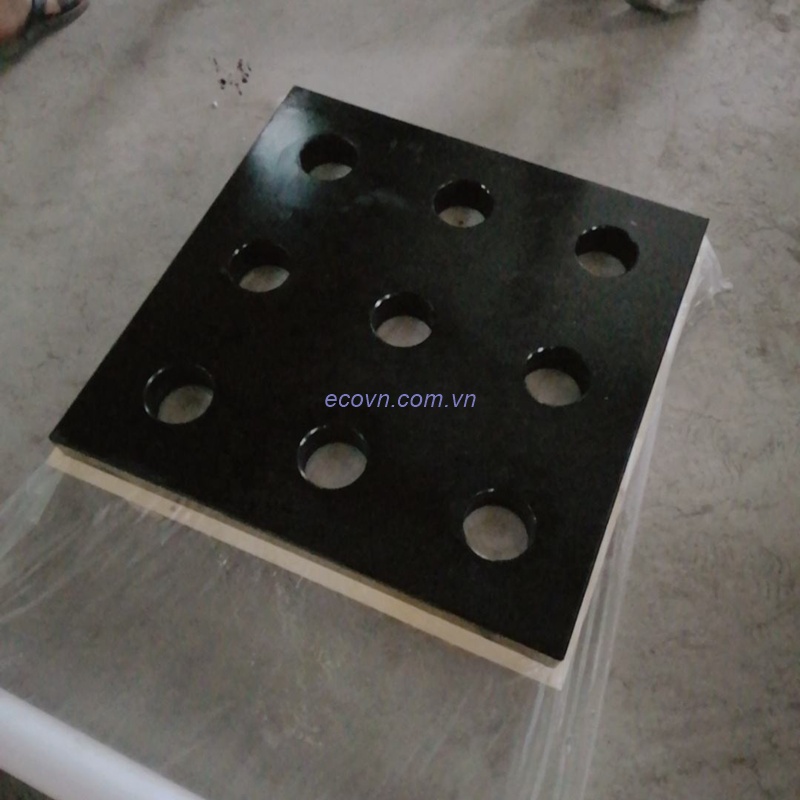

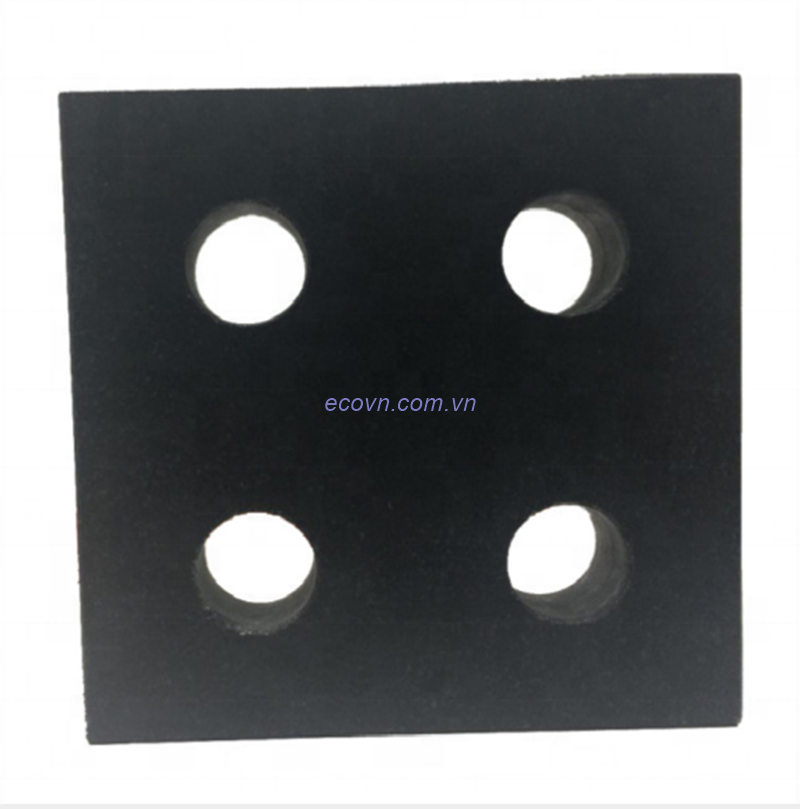

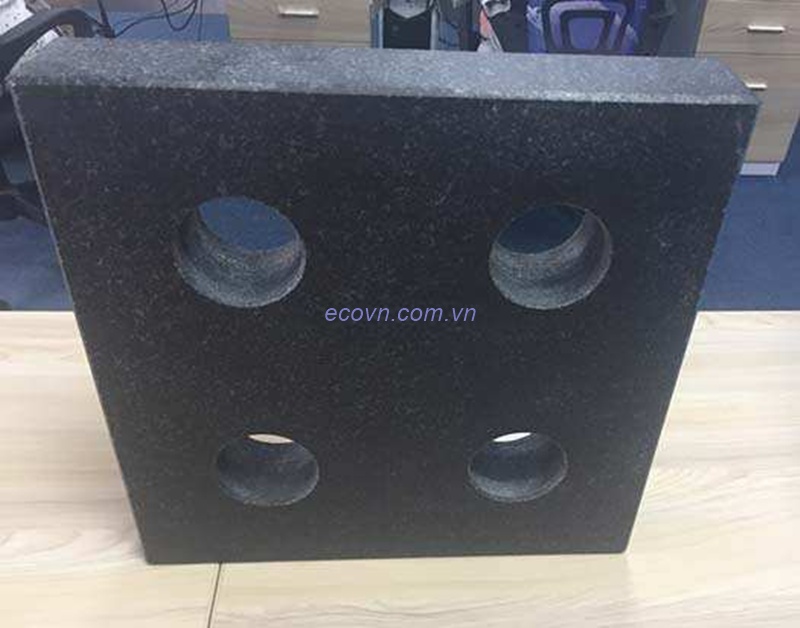

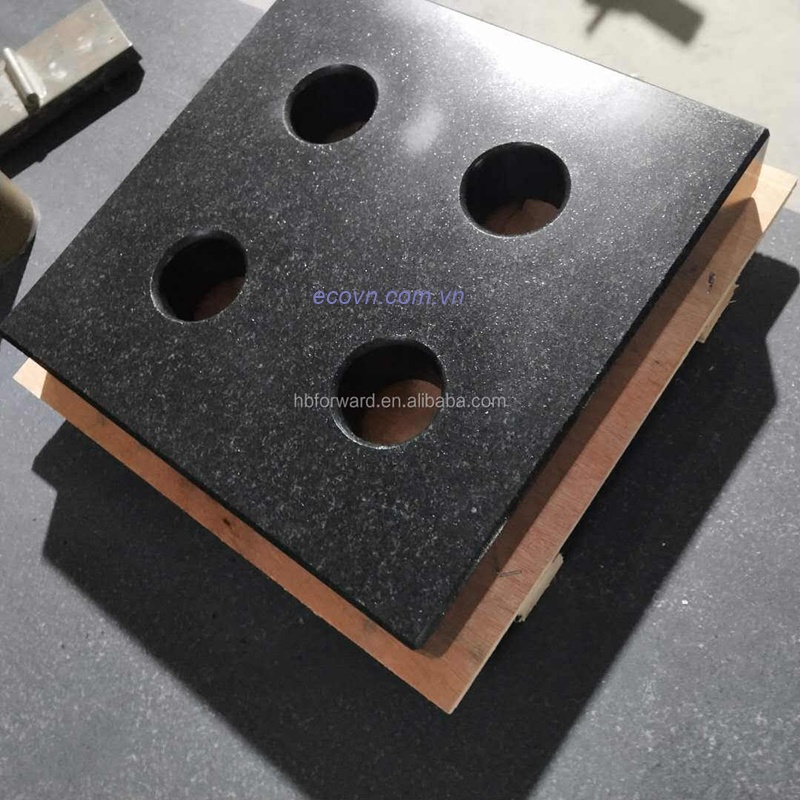

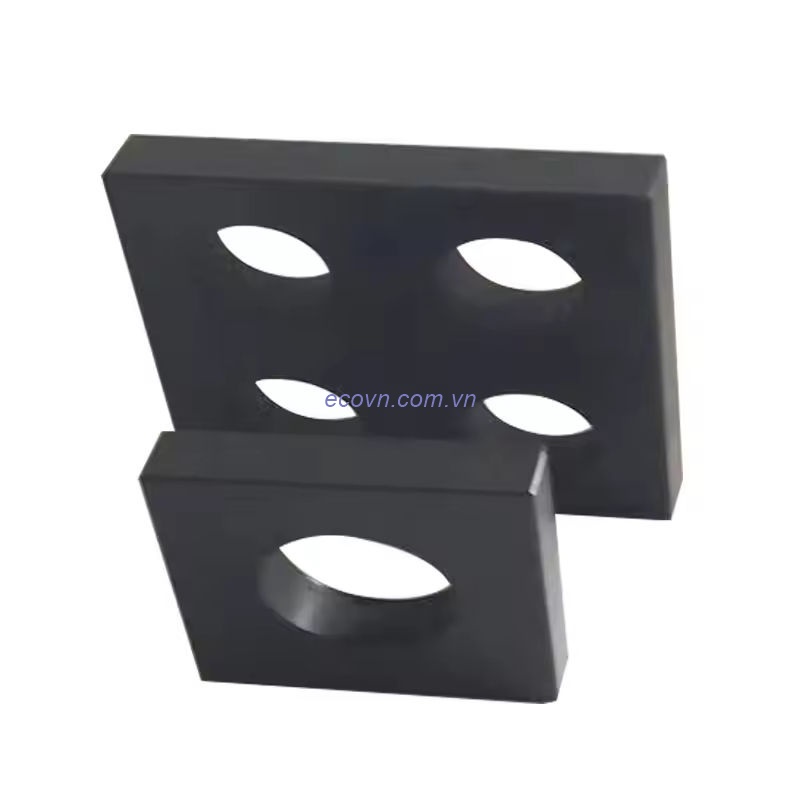

11. Chọn thước vuông granite theo chi tiết

Không có một kích thước phù hợp cho tất cả sản phẩm.

Chi tiết nhỏ có thể sử dụng thước 200×200 mm.

Chi tiết lớn hơn có thể cần 300×300, 400×400 hoặc 500×500 mm.

Nhưng không nên chọn chỉ dựa trên chiều dài chi tiết.

Cần xem xét thêm:

Chiều cao → vị trí cần đo → phạm vi tiếp xúc → không gian thao tác → phương pháp đo.

12. Khi nào cần thước vuông granite theo yêu cầu?

Nếu chi tiết có hình dạng đặc biệt hoặc trạm đo có giới hạn không gian, kích thước tiêu chuẩn có thể không phù hợp.

Trong trường hợp đó, doanh nghiệp có thể đặt thước vuông granite theo yêu cầu.

Thông tin cần xác định gồm:

• Kích thước.
• Chiều dày.
• Cấp chính xác.
• Bề mặt làm việc.
• Cấu hình lỗ nếu cần.
• Mục đích sử dụng.

Bản vẽ kỹ thuật sẽ giúp quá trình lựa chọn chính xác hơn.

13. Kết luận

Kiểm tra độ vuông chi tiết bằng thước vuông granite không đơn giản là đặt thước vào góc của sản phẩm rồi quan sát.

Một phép kiểm tra đáng tin cậy cần:

Xác định chuẩn → làm sạch → định vị → đặt thước → đo → kiểm tra nhiều vị trí → đối chiếu dung sai.

Nếu chỉ cần phát hiện sai lệch lớn, phương pháp kiểm tra đơn giản có thể phù hợp. Nhưng khi sản phẩm có dung sai chặt, nên kết hợp thước vuông granite với đồng hồ so và nền chuẩn để có kết quả định lượng.

Quan trọng nhất là lựa chọn dụng cụ dựa trên đặc tính cần kiểm tra, thay vì chỉ dựa vào kích thước hoặc giá thành của thước.
