1. Vì sao cần tính độ cứng của Granite Machine Base?

Trong nhiều dự án chế tạo máy, kỹ sư thường lựa chọn ray dẫn hướng, Linear Motor hoặc Servo Motor dựa trên tải trọng và độ chính xác yêu cầu. Tuy nhiên, nếu Granite Machine Base không đủ độ cứng thì toàn bộ hệ thống vẫn có thể phát sinh sai số trong quá trình vận hành.

Độ cứng của Granite Machine Base quyết định khả năng chống biến dạng khi chịu tải tĩnh và tải động. Đây là yếu tố ảnh hưởng trực tiếp đến độ chính xác của các cụm cơ khí, đặc biệt trong các máy CNC, máy đo CMM, hệ thống Vision, thiết bị bán dẫn và máy tự động hóa.

Một thiết kế có độ cứng hợp lý sẽ giúp máy duy trì độ chính xác trong thời gian dài mà không cần hiệu chỉnh thường xuyên.

2. Độ cứng và độ võng khác nhau như thế nào?

Hai khái niệm này thường bị nhầm lẫn.

Độ cứng (Stiffness) là khả năng chống biến dạng khi có tải trọng tác dụng.

Độ võng (Deflection) là lượng dịch chuyển hoặc biến dạng thực tế của kết cấu dưới tác động của tải trọng.

Có thể hiểu đơn giản:

Độ cứng càng lớn thì độ võng càng nhỏ.

Mục tiêu của kỹ sư không phải là loại bỏ hoàn toàn độ võng mà là giữ độ võng trong giới hạn cho phép của thiết bị.

3. Những yếu tố ảnh hưởng đến độ cứng của Granite Machine Base

Độ cứng không chỉ phụ thuộc vào vật liệu mà còn chịu ảnh hưởng bởi nhiều yếu tố thiết kế.

Kích thước kết cấu

Chiều dài càng lớn thì nguy cơ võng càng cao.

Tỷ lệ giữa chiều dài, chiều rộng và chiều dày cần được tính toán hợp lý.

Chiều dày Granite Machine Base

Tăng chiều dày thường giúp tăng độ cứng, nhưng cũng làm tăng khối lượng và chi phí.

Thiết kế tối ưu không phải là dày nhất mà là phù hợp với tải trọng thực tế.

Vị trí chịu tải

Nếu tải trọng tập trung tại một điểm, kết cấu sẽ biến dạng nhiều hơn so với tải phân bố đều.

Do đó, vị trí lắp ray dẫn hướng, bàn XY hoặc cụm động cơ cần được tính toán ngay từ giai đoạn thiết kế.

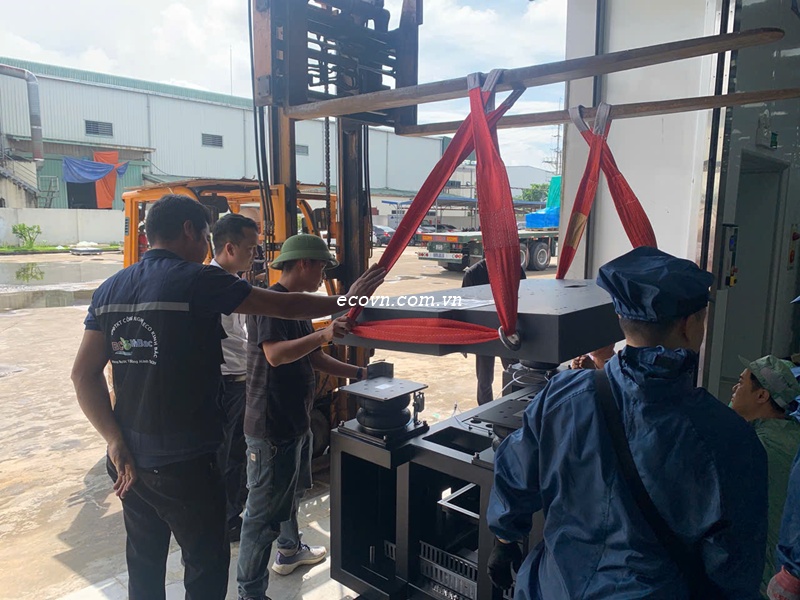

Hệ thống chân đỡ

Một Granite Machine Base có độ cứng cao nhưng được đặt trên hệ chân đỡ không hợp lý vẫn có thể bị biến dạng.

Số lượng, vị trí và khả năng cân bằng của chân đỡ ảnh hưởng trực tiếp đến kết quả làm việc của toàn bộ hệ thống.

4. Khi nào cần tính toán độ võng?

Không phải mọi Granite Machine Base đều cần phân tích phức tạp.

Tuy nhiên, việc tính toán là cần thiết khi:

Machine Base có kích thước lớn.

Máy sử dụng Linear Motor tốc độ cao.

Có tải trọng tập trung lớn.

Thiết bị yêu cầu độ chính xác ở cấp micron.

Máy hoạt động liên tục trong nhiều ca sản xuất.

Trong các trường hợp này, tính toán từ đầu sẽ giúp tránh phải sửa đổi kết cấu sau khi chế tạo.

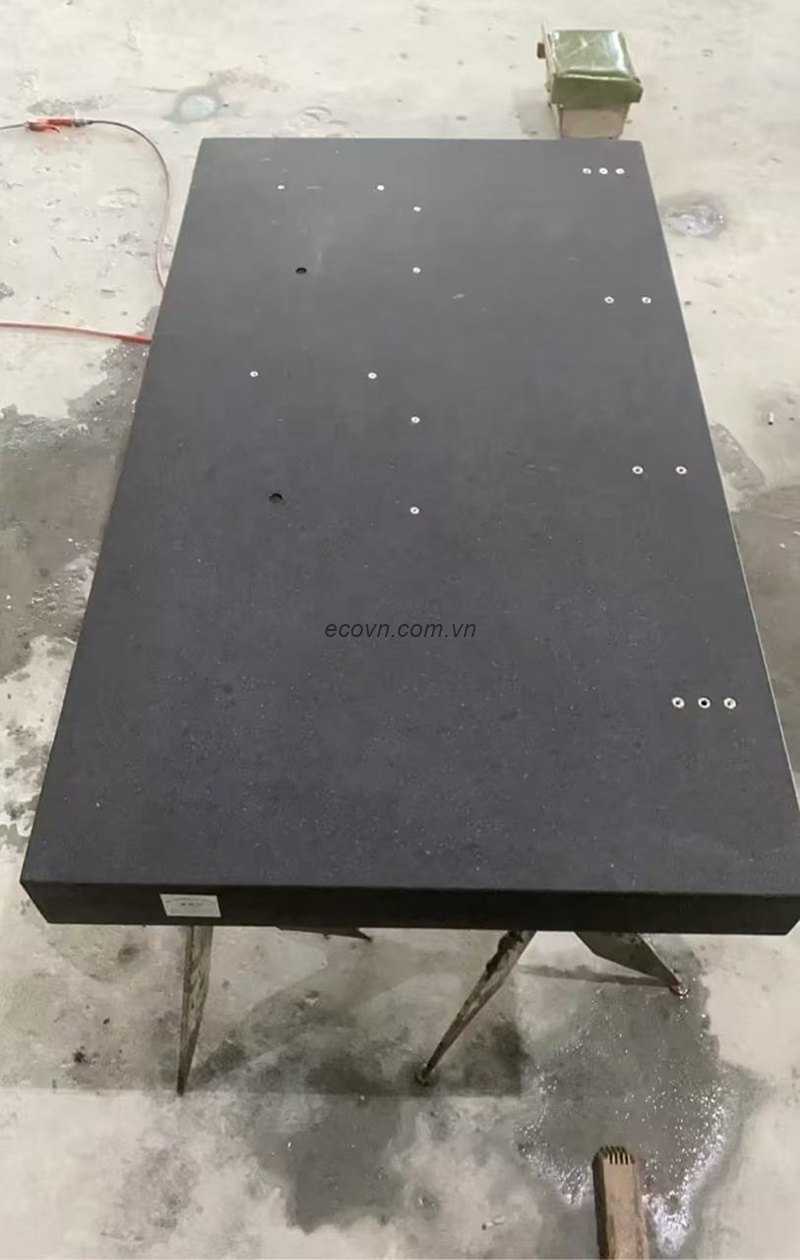

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

5. Vai trò của mô phỏng FEA trong thiết kế

Hiện nay, phần lớn Granite Machine Base đều được kiểm tra bằng phân tích phần tử hữu hạn (Finite Element Analysis – FEA) trước khi sản xuất.

Thông qua mô phỏng, kỹ sư có thể đánh giá:

Độ võng lớn nhất của kết cấu.

Phân bố ứng suất.

Vùng tập trung tải trọng.

Độ cứng của từng khu vực.

Ảnh hưởng của vị trí chân đỡ.

Khả năng cộng hưởng với các cụm chuyển động.

Nhờ đó, bản thiết kế được tối ưu ngay trên máy tính trước khi gia công, giúp giảm rủi ro và tiết kiệm chi phí.

6. Những sai lầm thường gặp

Trong thực tế, nhiều doanh nghiệp vẫn mắc các lỗi sau:

Chỉ tăng chiều dày mà không phân tích kết cấu.

Không tính tải trọng động của Linear Motor.

Bỏ qua ảnh hưởng của hệ chân đỡ.

Không kiểm tra vị trí chịu tải lớn nhất.

Thiết kế quá dư dẫn đến tăng trọng lượng và chi phí.

Không mô phỏng trước khi sản xuất.

Những sai lầm này có thể khiến Machine Base nặng hơn nhưng chưa chắc đã cứng hơn.

7. Góc nhìn của kỹ sư thiết kế

Một kỹ sư giàu kinh nghiệm sẽ không đặt mục tiêu tạo ra Granite Machine Base "cứng nhất", mà sẽ thiết kế kết cấu có độ cứng phù hợp với yêu cầu làm việc.

Nếu thiết kế quá dư, doanh nghiệp sẽ phải đầu tư nhiều hơn cho vật liệu, gia công, vận chuyển và lắp đặt.

Ngược lại, nếu thiết kế thiếu độ cứng, toàn bộ hệ thống sẽ gặp khó khăn trong việc duy trì độ chính xác.

Thiết kế tối ưu luôn là sự cân bằng giữa hiệu suất, chi phí và khả năng sản xuất.

8. Ví dụ thực tế

Một doanh nghiệp chế tạo máy CNC cỡ lớn sử dụng Granite Machine Base dài hơn 2.500 mm. Trong phiên bản đầu tiên, kỹ sư chỉ tăng chiều dày của nền đá mà không thực hiện mô phỏng FEA.

Sau khi lắp ráp, máy xuất hiện sai số nhỏ khi trục chuyển động đến vùng giữa hành trình. Kiểm tra lại cho thấy kết cấu có độ võng lớn hơn dự kiến tại vị trí chịu tải tập trung.

Ở phiên bản tiếp theo, doanh nghiệp phân tích lại tải trọng, điều chỉnh vị trí chân đỡ và bố trí lại các cụm cơ khí dựa trên kết quả mô phỏng. Nhờ đó, độ võng giảm đáng kể mà không cần tăng kích thước của Granite Machine Base.

9. Checklist khi thiết kế Granite Machine Base

✔ Xác định đầy đủ tải trọng tĩnh và tải trọng động.

✔ Đánh giá chiều dài, chiều rộng và chiều dày kết cấu.

✔ Phân tích vị trí chịu tải lớn nhất.

✔ Thiết kế hệ chân đỡ hợp lý.

✔ Thực hiện mô phỏng FEA trước khi sản xuất.

✔ Kiểm tra độ võng tại các vị trí quan trọng.

✔ Tối ưu kết cấu thay vì chỉ tăng kích thước.

10. Câu hỏi thường gặp

Có phải Granite Machine Base càng dày thì càng tốt?

Không. Chiều dày chỉ là một trong nhiều yếu tố ảnh hưởng đến độ cứng. Một thiết kế hợp lý cần xem xét đồng thời kích thước tổng thể, tải trọng, vị trí chân đỡ và cách bố trí các cụm cơ khí.

Có bắt buộc phải thực hiện FEA không?

Không bắt buộc với mọi dự án. Tuy nhiên, đối với các Machine Base có kích thước lớn hoặc yêu cầu độ chính xác cao, FEA là công cụ rất hữu ích để tối ưu thiết kế trước khi gia công.

Độ võng bao nhiêu là chấp nhận được?

Không có một giá trị chung cho mọi ứng dụng. Giới hạn cho phép phụ thuộc vào yêu cầu của từng loại máy, dung sai lắp ráp và độ chính xác mà hệ thống cần đạt.

Có thể giảm độ võng mà không tăng kích thước Granite Machine Base không?

Có. Việc tối ưu vị trí chân đỡ, phân bố tải trọng, bố trí cụm cơ khí và cải tiến kết cấu thường mang lại hiệu quả cao hơn so với việc chỉ tăng kích thước của nền đá.

11. Kết luận

Độ cứng và độ võng là hai yếu tố quan trọng quyết định chất lượng của Granite Machine Base trong các hệ thống cơ khí chính xác. Một thiết kế được tính toán đúng sẽ giúp duy trì độ ổn định hình học, giảm sai số khi vận hành và tối ưu chi phí sản xuất. Thay vì chỉ tăng kích thước hoặc khối lượng, kỹ sư nên phân tích toàn diện tải trọng, kết cấu và điều kiện làm việc để tạo ra Granite Machine Base đáp ứng đúng yêu cầu của từng dự án.
