Ứng Dụng Bàn Gang Rãnh Chữ T Trong Lắp Ráp Máy CNC

1. Vì sao lắp ráp máy CNC cần bàn gang rãnh chữ T?

Máy CNC là thiết bị có yêu cầu rất cao về độ chính xác, độ cứng vững và độ ổn định hình học. Trong quá trình lắp ráp, chỉ một sai lệch nhỏ cũng có thể ảnh hưởng đến độ chính xác gia công của toàn bộ hệ thống.

Đó là lý do các nhà sản xuất máy CNC trên thế giới thường sử dụng bàn gang rãnh chữ T làm nền tảng cho quá trình lắp ráp, căn chỉnh và kiểm tra máy.

Không chỉ đóng vai trò là mặt phẳng làm việc, bàn gang còn giúp đảm bảo độ chính xác khi lắp đặt các cụm cơ khí quan trọng như thân máy, ray dẫn hướng, vít me bi và trục chính.

2. Bàn gang rãnh chữ T là gì?

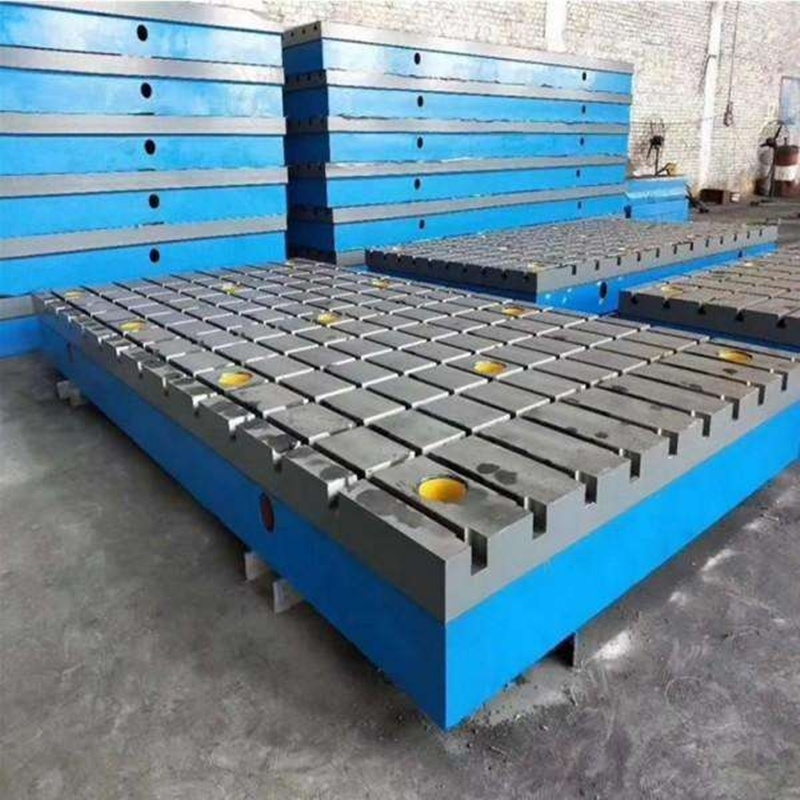

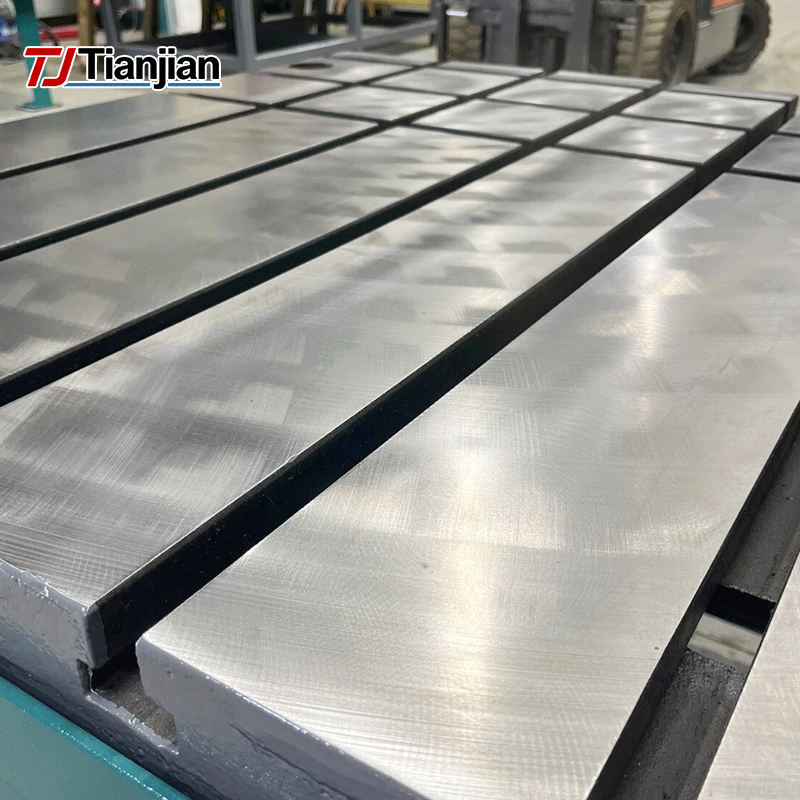

Bàn gang rãnh chữ T là loại bàn công nghiệp được đúc từ gang xám HT250 hoặc HT300, sau đó gia công bề mặt và các rãnh chữ T theo tiêu chuẩn kỹ thuật.

Các rãnh chữ T cho phép sử dụng:

• Bu lông chữ T.
• Thanh kẹp cơ khí.
• Khối định vị.
• Đồ gá lắp ráp.
• Hệ thống căn chỉnh chuyên dụng.

Nhờ đó, các chi tiết máy CNC có thể được cố định chắc chắn trong suốt quá trình lắp ráp.

3. Đảm bảo mặt chuẩn lắp ráp chính xác

Trong chế tạo máy CNC, mọi cụm chi tiết đều cần được lắp đặt trên một mặt chuẩn có độ phẳng cao.

Bàn gang rãnh chữ T giúp:

• Tạo mặt phẳng tham chiếu.
• Kiểm soát sai số lắp ráp.
• Hạn chế biến dạng trong quá trình gá đặt.
• Đảm bảo độ song song giữa các cụm máy.

Đây là yếu tố nền tảng quyết định chất lượng của máy CNC sau khi hoàn thiện.

4. Gá đặt thân máy CNC dễ dàng hơn

Thân máy CNC thường có kích thước lớn và trọng lượng từ vài trăm kilogram đến hàng chục tấn.

Nhờ hệ thống rãnh chữ T, kỹ thuật viên có thể:

• Cố định thân máy chắc chắn.
• Điều chỉnh vị trí linh hoạt.
• Căn chỉnh theo nhiều phương khác nhau.
• Kiểm tra độ cân bằng trong quá trình lắp ráp.

Điều này giúp giảm đáng kể thời gian thi công và tăng độ chính xác.

5. Hỗ trợ căn chỉnh ray dẫn hướng

Ray dẫn hướng là một trong những bộ phận quan trọng nhất của máy CNC.

Nếu ray không được lắp đặt chính xác có thể dẫn đến:

• Giảm độ chính xác gia công.
• Tăng độ rung.
• Hao mòn nhanh.
• Giảm tuổi thọ máy.

Bàn gang rãnh chữ T giúp cố định ray và các thiết bị đo trong quá trình căn chỉnh, từ đó đảm bảo độ song song và độ thẳng theo yêu cầu kỹ thuật.

6. Hỗ trợ lắp đặt vít me bi

Vít me bi là bộ phận truyền động chính trên nhiều dòng máy CNC.

Trong quá trình lắp ráp, bàn gang rãnh chữ T được sử dụng để:

• Cố định cụm vít me.
• Kiểm tra độ đồng tâm.
• Đo độ đảo hướng kính.
• Căn chỉnh vị trí ổ đỡ.

Nhờ đó hệ thống truyền động vận hành ổn định và chính xác hơn.

7. Làm nền tảng lắp ráp cụm trục chính

Trục chính CNC yêu cầu độ chính xác rất cao.

Khi lắp ráp cụm spindle, kỹ thuật viên cần một mặt chuẩn ổn định để:

• Định vị cụm trục.
• Kiểm tra độ vuông góc.
• Đo độ đảo.
• Hiệu chỉnh vị trí lắp đặt.

Bàn gang rãnh chữ T đáp ứng tốt các yêu cầu này nhờ độ cứng vững và khả năng chống rung cao.

8. Hỗ trợ kiểm tra hình học máy CNC

Sau khi hoàn thành lắp ráp, máy CNC cần được kiểm tra các thông số hình học.

Bàn gang được sử dụng trong quá trình:

• Kiểm tra độ thẳng.
• Kiểm tra độ vuông góc.
• Kiểm tra độ song song.
• Đo sai số vị trí.

Đây là bước bắt buộc trước khi nghiệm thu và đưa máy vào vận hành.

9. Giảm rung động trong quá trình lắp ráp

Một ưu điểm lớn của vật liệu gang là khả năng hấp thụ rung động rất tốt.

So với kết cấu thép hàn, bàn gang giúp:

• Giảm ảnh hưởng của rung động môi trường.
• Tăng độ ổn định khi đo kiểm.
• Hạn chế sai số trong quá trình căn chỉnh.

Đây là lý do nhiều hãng sản xuất máy CNC vẫn ưu tiên sử dụng các hệ thống nền gang đúc.

10. Phù hợp với máy CNC kích thước lớn

Đối với các dòng máy CNC cỡ lớn như:

• Máy phay giường.
• Máy doa ngang.
• Máy gia công cột đôi.
• Trung tâm gia công kích thước lớn.

Bàn gang rãnh chữ T có thể được thiết kế theo dạng module ghép nối để tạo thành khu vực lắp ráp có diện tích rất lớn.

Điều này giúp doanh nghiệp linh hoạt hơn khi sản xuất các thiết bị công nghiệp quy mô lớn.

11. Tăng năng suất và giảm thời gian lắp ráp

Khi sử dụng bàn gang rãnh chữ T đúng cách, doanh nghiệp có thể:

• Rút ngắn thời gian căn chỉnh.
• Giảm sai số lắp ráp.
• Tăng độ chính xác tổng thể.
• Hạn chế việc tháo lắp lại.
• Nâng cao chất lượng sản phẩm cuối cùng.

Đây là yếu tố đặc biệt quan trọng đối với các nhà sản xuất máy CNC chuyên nghiệp.

12. Kết luận

Bàn gang rãnh chữ T đóng vai trò quan trọng trong toàn bộ quá trình lắp ráp máy CNC, từ gá đặt thân máy, căn chỉnh ray dẫn hướng, lắp vít me bi đến kiểm tra hình học và nghiệm thu thiết bị.

Nhờ độ cứng vững cao, khả năng chống rung tốt và hệ thống rãnh chữ T linh hoạt, sản phẩm giúp nâng cao độ chính xác, giảm thời gian lắp ráp và đảm bảo chất lượng máy CNC trước khi đưa vào vận hành.

Đối với các doanh nghiệp chế tạo máy, đầu tư một hệ thống bàn gang rãnh chữ T chất lượng cao là giải pháp hiệu quả để nâng cao năng lực sản xuất và tạo ra các sản phẩm có độ chính xác ổn định trong dài hạn.
