Khác với bàn máp QC thông thường, các hệ thống precision hiện đại cần:

• gá thiết bị cố định
• thay đổi jig linh hoạt
• lắp camera & sensor
• cố định robot
• mounting machine module

👉 Khi đó lỗ ren trở thành một phần cực kỳ quan trọng của granite machine base.

Granite có thể taro ren trực tiếp không?

Câu trả lời là:

KHÔNG nên taro trực tiếp vào đá granite.

Vì granite:

• rất cứng
• giòn
• không có tính đàn hồi như kim loại

Nếu taro trực tiếp:

• ren dễ vỡ
• giảm độ bền
• dễ nứt đá
• lực siết không ổn định

👉 Do đó giải pháp phổ biến là:

• khoan lỗ
• gắn insert inox
• tạo ren trên insert

Insert inox là gì?

Insert inox là:

chi tiết ren kim loại được gắn cố định vào granite.

Nó giúp:

• tăng độ bền ren
• chịu lực siết tốt hơn
• chống mài mòn
• thay thế dễ hơn

👉 Đây là tiêu chuẩn gần như bắt buộc trong granite precision engineering.

Các loại lỗ ren phổ biến trên bàn máp granite

1. Lỗ ren M6

Đây là loại phổ biến nhất trên:

• jig nhỏ
• camera
• sensor
• fixture nhẹ

Ưu điểm:

• gọn
• dễ bố trí mật độ cao
• phù hợp thiết bị nhỏ

Ứng dụng:

• vision system
• automation mini
• QC fixture

2. Lỗ ren M8

M8 là kích thước được dùng rất nhiều trong:

• machine base
• automation
• gá module

Ưu điểm:

• chịu lực tốt
• phổ biến linh kiện
• dễ gia công

👉 Đây là lựa chọn cân bằng giữa độ bền và tính linh hoạt.

3. Lỗ ren M10

Thường dùng cho:

• robot
• module nặng
• machine structure
• tải lớn

Ưu điểm:

• lực siết lớn
• chịu tải cao
• ổn định hơn với vibration

Nhược điểm:

• cần granite dày hơn
• khoảng cách mép phải lớn hơn

4. Lỗ ren M12 trở lên

Dùng trong:

• heavy machine base
• granite structure lớn
• hệ thống tải nặng

👉 Loại này yêu cầu:

• granite rất dày
• tính tải kỹ
• support engineering chuẩn

Khoảng cách giữa các lỗ ren quan trọng thế nào?

Nhiều người nghĩ:

càng nhiều lỗ ren càng tiện.

Thực tế nếu bố trí sai:

• granite dễ nứt
• giảm độ cứng
• tăng nguy cơ biến dạng

👉 Đây là lý do layout lỗ ren luôn phải thiết kế theo CAD.

Khoảng cách mép an toàn khi khoan granite

Một lỗi rất phổ biến:

khoan lỗ quá sát mép granite.

Điều này có thể gây:

• nứt đá
• vỡ cạnh
• giảm độ bền kết cấu

👉 Với granite precision base, khoảng cách mép là yếu tố rất quan trọng.

Vì sao gia công lỗ ren trên granite khó hơn kim loại?

Granite:

• rất cứng
• giòn
• khó hấp thụ rung động cục bộ khi khoan

Do đó cần:

• mũi khoan kim cương
• máy gia công chuyên dụng
• tốc độ cắt phù hợp
• chống nứt nhiệt

👉 Đây là công đoạn yêu cầu kinh nghiệm thực tế rất cao.

Những ứng dụng phổ biến của granite có lỗ ren

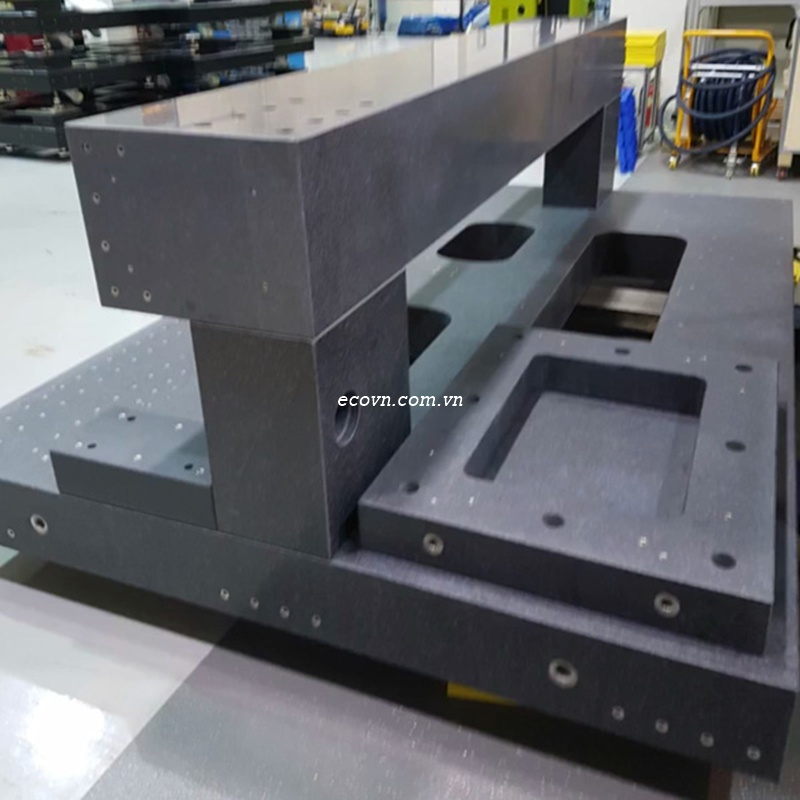

1. Granite machine base

Dùng để:

• gá module
• lắp motor
• cố định robot

2. Granite cho vision system

Cần:

• nhiều vị trí gá camera
• thay đổi layout linh hoạt
• độ ổn định cao

3. Granite jig & fixture

Cho phép:

• đổi jig nhanh
• setup repeatability tốt
• gá linh hoạt

4. Granite laser precision

Các hệ thống laser cần:

• chống rung cao
• gá cố định cực chắc
• repeatability micron

Sai lầm phổ biến khi thiết kế lỗ ren trên granite

❌ Khoan quá sát mép
❌ Chọn ren quá nhỏ cho tải lớn
❌ Không tính tải động
❌ Bố trí ren quá dày
❌ Không dùng insert inox
❌ Không tính độ dày granite

👉 Đây là nguyên nhân khiến granite dễ nứt hoặc mất ổn định.

Vì sao doanh nghiệp FDI rất chú trọng layout lỗ ren?

Doanh nghiệp FDI thường yêu cầu:

• repeatability cao
• dễ bảo trì
• dễ thay đổi module
• độ chính xác lâu dài

Do đó họ luôn:

• thiết kế CAD chi tiết
• tính tải từng vị trí ren
• kiểm tra lực siết
• tối ưu khoảng cách support

👉 Đây là tiêu chuẩn phổ biến trong automation precision.

Xu hướng mới trong granite machine base hiện nay

Nhiều hệ thống hiện đại đang dùng:

• modular granite base
• granite fixture platform
• precision granite structure

Ưu điểm:

• linh hoạt layout
• dễ mở rộng automation
• thay đổi jig nhanh
• tối ưu precision engineering

📞 Tư vấn thiết kế lỗ ren & insert cho bàn máp granite

Bạn cần thiết kế bàn máp granite có lỗ ren theo yêu cầu?

Kết luận

Lỗ ren trên bàn máp granite gia công theo yêu cầu không chỉ giúp gá thiết bị mà còn ảnh hưởng trực tiếp đến:

• độ ổn định
• độ bền granite
• khả năng mở rộng hệ thống
• precision alignment

Việc lựa chọn:

• M6
• M8
• M10
• hay ren lớn hơn

cần dựa trên:

• tải trọng
• ứng dụng thực tế
• vibration
• độ dày granite

👉 Đây là yếu tố rất quan trọng trong thiết kế granite machine base hiện đại.
