Trong các ngành:

• cơ khí chính xác
• tự động hóa
• điện tử
• máy đo
• vision system
• laser precision

nhu cầu sử dụng bàn máp granite gia công theo yêu cầu ngày càng tăng cao.

Khác với bàn granite tiêu chuẩn chỉ dùng để đo kiểm thông thường, hiện nay nhiều doanh nghiệp cần:

• khoan lỗ ren theo vị trí riêng
• gia công rãnh kỹ thuật
• gắn insert inox
• lắp ray trượt
• gá robot
• cố định camera
• tích hợp module máy

Vì vậy câu hỏi được rất nhiều kỹ sư và phòng mua hàng quan tâm là:

“Bàn máp granite có thể gia công theo bản vẽ CAD không?”

Câu trả lời là:

HOÀN TOÀN CÓ THỂ.

Thậm chí hiện nay, phần lớn các hệ thống bàn máp granite chính xác đều được sản xuất trực tiếp theo:

• file CAD
• bản vẽ 2D
• mô hình 3D
• layout automation

Gia công bàn máp granite theo CAD là gì?

Đây là hình thức:

sản xuất bàn máp granite dựa trên bản vẽ kỹ thuật của khách hàng.

Bản vẽ có thể bao gồm:

• kích thước tổng thể
• vị trí lỗ ren
• khoảng cách tâm
• rãnh kỹ thuật
• vị trí gá thiết bị
• support point
• yêu cầu độ chính xác

👉 Đây là phương pháp phổ biến trong các hệ thống automation và precision engineering hiện đại.

Vì sao doanh nghiệp hiện nay cần bàn máp granite theo bản vẽ riêng?

Mỗi hệ thống máy có:

• layout khác nhau
• tải trọng khác nhau
• vị trí gá khác nhau
• độ chính xác khác nhau

Do đó:

gần như không thể dùng một mẫu granite tiêu chuẩn cho tất cả ứng dụng.

Ví dụ:

• máy vision cần vị trí camera riêng
• robot cần lỗ gá đúng layout
• laser precision cần chống rung đặc biệt

👉 Vì vậy gia công theo CAD là giải pháp tối ưu nhất.

Những chi tiết có thể gia công theo CAD trên bàn granite

1. Lỗ ren kỹ thuật

Có thể gia công:

• M6
• M8
• M10
• M12

theo đúng:

• tọa độ
• khoảng cách
• bản vẽ kỹ thuật

👉 Đây là ứng dụng phổ biến nhất hiện nay.

2. Insert inox

Insert inox giúp:

• tăng độ bền ren
• chịu lực tốt hơn
• dễ tháo lắp thiết bị

Thường dùng cho:

• robot
• jig
• fixture
• machine module

3. Rãnh kỹ thuật

Một số hệ thống cần:

• đi dây điện
• đi khí nén
• lắp ray trượt
• routing sensor

👉 Khi đó granite sẽ được gia công rãnh theo CAD.

4. Khoan lỗ xuyên

Ứng dụng:

• đi cáp
• hút chân không
• cố định module
• giảm trọng lượng

5. Bậc cấp & mặt lắp ghép

Nhiều machine base cần:

• nhiều cao độ khác nhau
• mặt gá riêng biệt
• alignment chính xác

👉 Granite có thể gia công nhiều tầng theo CAD.

Tìm hiểu về bàn map

Thước đo

Những file CAD nào thường được sử dụng?

Thông dụng nhất gồm:

• AutoCAD (.dwg)
• STEP
• SolidWorks
• PDF kỹ thuật
• DXF

👉 Chỉ cần bản vẽ rõ ràng, xưởng gia công có thể triển khai chính xác.

Vì sao gia công granite theo CAD khó hơn kim loại?

Granite:

• rất cứng
• giòn
• khó sửa sau gia công

Do đó:

• mọi vị trí phải tính rất kỹ
• sai số phải cực thấp
• gần như không thể “hàn sửa” như thép

👉 Đây là lý do gia công granite precision cần kinh nghiệm thực tế cao.

Những thông tin nên có trên bản vẽ CAD

Một bản vẽ tốt nên có:

• kích thước granite
• vị trí lỗ ren
• độ sâu ren
• khoảng cách mép
• tải trọng
• vị trí support
• yêu cầu độ phẳng
• cấp chính xác

👉 Càng đầy đủ dữ liệu, granite càng tối ưu.

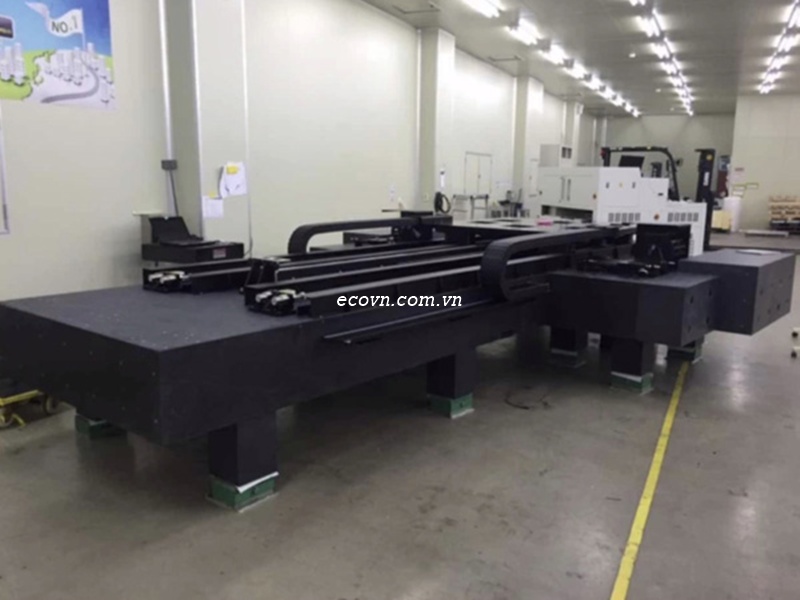

Bàn máp đá granite gia công theo yêu cầu

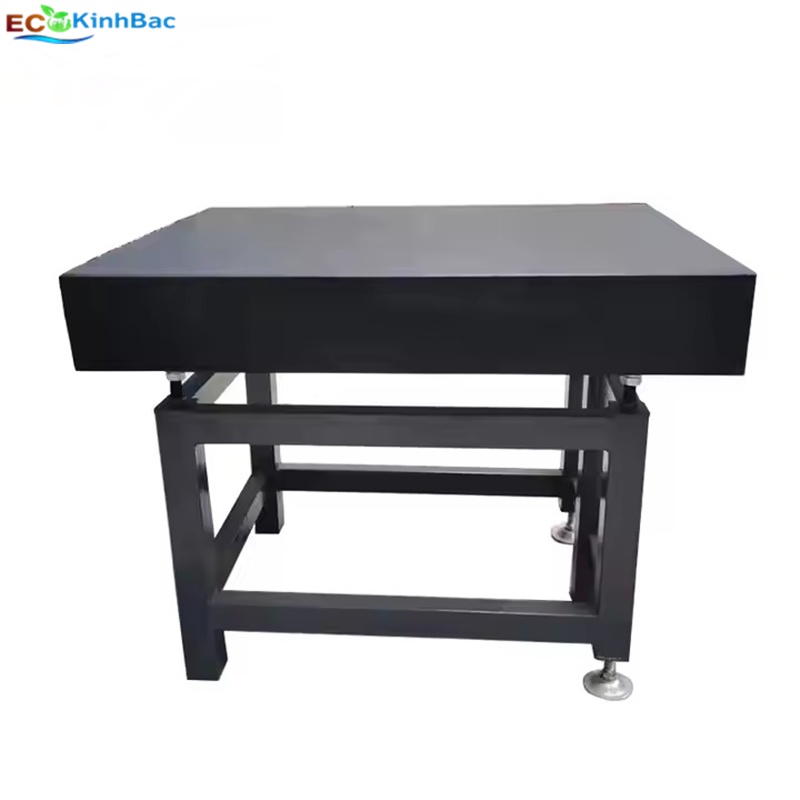

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

Sai lầm phổ biến khi gửi bản vẽ granite

1. Thiếu thông tin tải trọng

Nhiều khách chỉ gửi:

• kích thước
• layout lỗ

mà không nói:

• tải bao nhiêu
• dùng cho máy gì

👉 Điều này dễ làm granite:

• quá mỏng
• rung
• võng

2. Khoan lỗ quá sát mép

Đây là lỗi rất nguy hiểm vì:

• dễ nứt đá
• giảm độ bền granite

3. Không tính khả năng mở rộng

Sau này nhiều doanh nghiệp cần:

• thêm camera
• thêm sensor
• đổi layout jig

👉 Nếu CAD không tính trước sẽ rất khó nâng cấp.

4. Không tính chống rung

Nhiều hệ thống precision cần:

• anti-vibration
• Air Isolation
• support engineering

nhưng bản vẽ lại bỏ qua hoàn toàn.

👉 Đây là nguyên nhân làm hệ thống repeatability kém.

Khi nào nên dùng bàn máp granite theo CAD?

Giải pháp này đặc biệt phù hợp với:

• machine vision
• automation
• laser precision
• CMM
• jig precision
• semiconductor
• máy đo

👉 Đây là các hệ thống yêu cầu:

• độ chính xác cao
• layout riêng
• ổn định lâu dài

Vì sao doanh nghiệp FDI luôn làm granite theo CAD?

Doanh nghiệp FDI thường yêu cầu:

• repeatability cao
• tiêu chuẩn hóa layout
• dễ bảo trì
• dễ mở rộng hệ thống

Do đó họ luôn:

• thiết kế CAD từ đầu
• mô phỏng tải trọng
• tính support point
• tối ưu vibration control

👉 Đây là tiêu chuẩn trong precision engineering hiện đại.

Xu hướng hiện nay của bàn máp granite custom

Nhiều doanh nghiệp đang chuyển từ:

• bàn tiêu chuẩn
• khung thép hàn

sang:

• bàn máp granite theo CAD
• granite machine base
• granite chống rung
• granite modular system

Lý do:

• linh hoạt hơn
• ổn định hơn
• chính xác hơn
• dễ tích hợp automation

📞 Tư vấn gia công bàn máp granite theo bản vẽ CAD

Bạn cần gia công bàn máp granite theo bản vẽ kỹ thuật?

Kết luận

Hiện nay, bàn máp granite gia công theo bản vẽ CAD là giải pháp rất phổ biến trong:

• automation
• machine vision
• laser precision
• metrology
• jig & fixture

Việc sản xuất theo CAD giúp:

• tối ưu layout
• tăng độ chính xác
• dễ tích hợp thiết bị
• nâng cao repeatability
• mở rộng hệ thống linh hoạt hơn

👉 Đây là xu hướng quan trọng trong precision engineering hiện đại.
