1. Gá đồng hồ so trên đế granite để làm gì?

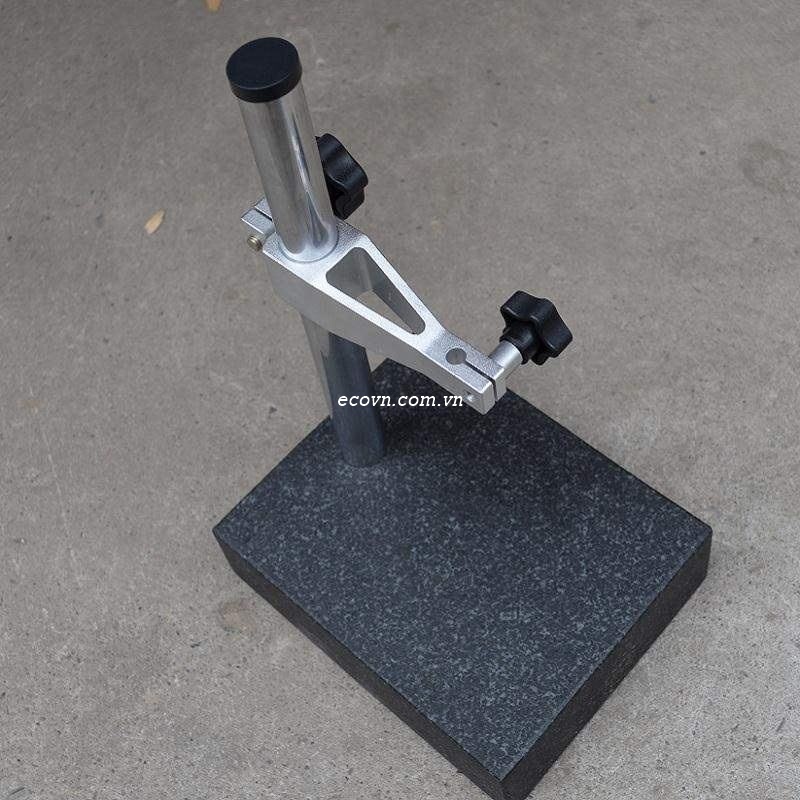

Đế granite gá đồng hồ so được thiết kế để tạo nền ổn định và cố định đồng hồ so trong quá trình kiểm tra chi tiết.

Trong thực tế, đồng hồ so chỉ phát huy tốt khả năng đo khi đầu đo được đặt đúng vị trí và thân đồng hồ được giữ chắc chắn. Nếu đồng hồ bị xê dịch, kết quả đọc có thể bị ảnh hưởng bởi chính cơ cấu gá thay vì sự thay đổi của chi tiết.

Vì vậy, cách gá đồng hồ so có ảnh hưởng trực tiếp đến độ ổn định của phép đo.

Quy trình dưới đây phù hợp với các công việc kiểm tra cơ khí thông dụng trong phòng QC, xưởng CNC, khuôn mẫu và cơ khí chính xác.

2. Chuẩn bị đế granite và đồng hồ so

Trước khi lắp đặt, cần chuẩn bị đầy đủ:

• Đế granite gá đồng hồ so.
• Đồng hồ so phù hợp với cơ cấu gá.
• Chi tiết cần kiểm tra.
• Dụng cụ vệ sinh bề mặt.
• Mẫu chuẩn hoặc chi tiết chuẩn nếu phép đo yêu cầu.

Kiểm tra nhanh đế granite để đảm bảo không có bụi, phoi hoặc vật thể lạ trên bề mặt.

Đồng thời kiểm tra đồng hồ so, đặc biệt là đầu đo, thân đồng hồ và khả năng hoạt động của kim hoặc màn hình.

Nếu phát hiện đồng hồ so có dấu hiệu kẹt, kim chuyển động không ổn định hoặc đầu đo bị hư hỏng, không nên sử dụng cho phép đo yêu cầu độ chính xác cao.

3. Lắp đồng hồ so vào cơ cấu gá

Đưa thân đồng hồ so vào vị trí giữ trên cụm gá của đế.

Khi lắp, cần đảm bảo đồng hồ nằm đúng vị trí và không bị nghiêng hoặc lệch ngoài ý muốn.

Siết cơ cấu giữ vừa đủ để đồng hồ không bị dịch chuyển trong quá trình đo. Không nên dùng lực quá mạnh để tránh làm ảnh hưởng đến thân đồng hồ hoặc cơ cấu gá.

Sau khi siết, dùng tay kiểm tra nhẹ xem đồng hồ có bị xoay hoặc trượt khỏi vị trí hay không.

Đây là bước đơn giản nhưng rất quan trọng. Một đồng hồ so được gá không chắc có thể khiến kết quả đo thay đổi ngay cả khi chi tiết không thay đổi.

4. Điều chỉnh chiều cao của đồng hồ so

Sau khi cố định đồng hồ, điều chỉnh vị trí cụm gá trên trụ đứng.

Mục tiêu là đưa đầu đo đến đúng độ cao so với chi tiết.

Khi điều chỉnh, nên để đầu đo có đủ khoảng hành trình cần thiết. Không nên đặt đầu đo ở vị trí gần hết giới hạn chuyển động vì khi thay đổi vị trí kiểm tra, đầu đo có thể không còn đủ hành trình.

Sau khi đạt vị trí phù hợp, khóa chặt cơ cấu điều chỉnh.

Đối với các phép đo khác nhau, chiều cao của cụm gá có thể cần thay đổi. Vì vậy, cơ cấu điều chỉnh phải hoạt động trơn tru và giữ được vị trí ổn định sau khi khóa.

5. Điều chỉnh hướng tiếp xúc của đầu đo

Không chỉ chiều cao, hướng của đầu đo cũng cần được thiết lập phù hợp với phương pháp kiểm tra.

Đầu đo phải tiếp xúc với bề mặt cần kiểm tra theo hướng tạo ra chuyển động đo phù hợp.

Nếu đặt đầu đo sai hướng, sự thay đổi của bề mặt có thể không được truyền tới đồng hồ theo cách mong muốn, từ đó làm giảm độ tin cậy của kết quả.

Trước khi bắt đầu đo, nên kiểm tra lại:

• Đầu đo có tiếp xúc đúng vị trí không?
• Đầu đo có đủ hành trình không?
• Đồng hồ có bị xoay trong cơ cấu gá không?
• Cụm gá đã được khóa chắc chưa?

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Đặt chi tiết lên đế granite

Sau khi gá đồng hồ, đặt chi tiết cần kiểm tra lên bề mặt phù hợp của đế.

Bề mặt tiếp xúc cần được làm sạch trước khi đặt chi tiết.

Nếu có phoi hoặc bụi nằm giữa đế và chi tiết, vị trí của sản phẩm có thể bị thay đổi. Đối với những phép đo cần độ chính xác cao, sai lệch nhỏ này có thể ảnh hưởng đến kết quả.

Không nên kéo lê chi tiết có cạnh sắc trên mặt granite. Với chi tiết nặng, cần sử dụng phương pháp nâng đặt phù hợp để tránh va đập.

7. Thiết lập vị trí chuẩn

Sau khi đầu đo tiếp xúc với chi tiết, cần thiết lập điểm chuẩn theo yêu cầu của phép đo.

Ví dụ, khi muốn so sánh độ cao giữa nhiều vị trí, một vị trí có thể được chọn làm điểm tham chiếu. Sau đó, đưa các vị trí khác đến đầu đo và ghi nhận mức thay đổi.

Đối với kiểm tra độ phẳng hoặc độ song song, phương pháp xác định chuẩn cần được thống nhất trước khi đo.

Điều quan trọng là không thay đổi cách xác định chuẩn giữa các sản phẩm nếu mục tiêu là so sánh kết quả của nhiều chi tiết trong cùng một lô.

8. Kiểm tra độ ổn định trước khi đo

Trước khi bắt đầu phép đo chính thức, nên thực hiện một lần kiểm tra thử.

Di chuyển nhẹ chi tiết hoặc đầu đo trong phạm vi cần kiểm tra và quan sát phản ứng của đồng hồ.

Nếu kim đồng hồ chuyển động bất thường hoặc cơ cấu gá bị dịch chuyển, cần dừng lại để điều chỉnh.

Chỉ thực hiện phép đo chính thức khi:

• Đế granite ổn định.
• Chi tiết được đặt đúng vị trí.
• Đồng hồ so được khóa chắc.
• Đầu đo tiếp xúc phù hợp.
• Cơ cấu gá không bị rung hoặc xê dịch.

9. Những lỗi thường gặp khi gá đồng hồ so

Một số lỗi phổ biến trong quá trình gá gồm:

Gá đồng hồ quá lỏng: Đồng hồ có thể thay đổi vị trí khi di chuyển chi tiết.

Đặt đầu đo sai hướng: Chuyển động của bề mặt không được phản ánh đúng vào đồng hồ.

Đầu đo quá sát giới hạn hành trình: Không đủ phạm vi để thực hiện phép đo.

Không làm sạch bề mặt: Bụi hoặc phoi làm thay đổi vị trí chi tiết.

Không khóa cơ cấu gá: Vị trí đầu đo có thể thay đổi trong quá trình kiểm tra.

Di chuyển chi tiết quá nhanh: Người vận hành khó quan sát chính xác sự thay đổi của đồng hồ.

Những lỗi này không nhất thiết làm hỏng thiết bị nhưng có thể làm giảm độ tin cậy của kết quả.

10. Gá đồng hồ so trên đế granite phù hợp với công việc nào?

Phương pháp này có thể được áp dụng trong nhiều công việc đo kiểm như:

• Kiểm tra độ phẳng.
• Kiểm tra độ song song.
• Kiểm tra độ cao tương đối.
• Kiểm tra sai lệch giữa các vị trí.
• Kiểm tra chi tiết CNC.
• Kiểm tra đồ gá và Jig.
• Kiểm tra một số chi tiết khuôn mẫu.
• Kiểm tra sản phẩm mẫu.

Tùy yêu cầu dung sai và hình học của sản phẩm, doanh nghiệp cần lựa chọn phương pháp đo và thiết bị phù hợp.

11. Lưu ý khi lựa chọn đế granite gá đồng hồ so

Để việc gá đồng hồ thuận tiện, nên lựa chọn sản phẩm dựa trên nhu cầu thực tế thay vì chỉ nhìn vào kích thước tổng thể.

Các yếu tố cần quan tâm gồm:

• Kích thước đế.
• Độ phẳng của đế.
• Chiều cao trụ.
• Phạm vi điều chỉnh.
• Kiểu gá đồng hồ.
• Khả năng tương thích với đồng hồ so.
• Độ ổn định của cơ cấu khóa.

Nếu sử dụng trong phòng QC, nên ưu tiên sản phẩm có thông số kỹ thuật rõ ràng và phù hợp với cấp chính xác của phép đo.

12. Kết luận

Gá đồng hồ so đúng cách trên đế granite là điều kiện quan trọng để thực hiện phép đo ổn định. Quy trình không chỉ bao gồm việc lắp đồng hồ vào cơ cấu giữ mà còn phải điều chỉnh chiều cao, hướng đầu đo, thiết lập điểm chuẩn và kiểm tra độ ổn định trước khi đo.

Đối với các công việc trong cơ khí chính xác, CNC, khuôn mẫu và phòng QC, việc chuẩn hóa thao tác gá đồng hồ giúp giảm sai số do người vận hành và tạo sự thống nhất giữa các lần kiểm tra.

Khi kết hợp một đế granite gá đồng hồ so có thông số phù hợp với đồng hồ so chất lượng tốt và quy trình đo đúng, kỹ thuật viên có thể thực hiện nhiều phép kiểm tra so sánh một cách thuận tiện và hiệu quả.

13. Câu hỏi thường gặp

Có cần khóa chặt đồng hồ so sau khi điều chỉnh không?

Có. Đồng hồ và cơ cấu gá phải được cố định chắc chắn trước khi thực hiện phép đo để hạn chế dịch chuyển ngoài ý muốn.

Đầu đo đồng hồ so nên đặt như thế nào?

Cần đặt theo đúng phương pháp đo và bề mặt cần kiểm tra, đồng thời đảm bảo đầu đo có đủ hành trình để ghi nhận sự thay đổi.

Có cần vệ sinh đế granite trước khi gá đồng hồ không?

Có. Bề mặt sạch giúp hạn chế bụi, phoi và vật lạ ảnh hưởng đến vị trí đặt chi tiết.

Có thể dùng cùng một đế granite cho nhiều loại đồng hồ so không?

Có thể nếu cơ cấu gá tương thích với các loại đồng hồ đó. Cần kiểm tra kích thước thân và kiểu gá của từng dụng cụ trước khi sử dụng.
