Trong lĩnh vực đo kiểm cơ khí chính xác, Bàn máp granite được sử dụng làm mặt phẳng chuẩn để kiểm tra kích thước và hình học của chi tiết cơ khí. Sau một thời gian sử dụng, bề mặt bàn map có thể bị mài mòn nhẹ, vì vậy việc kiểm tra độ phẳng định kỳ là rất cần thiết để đảm bảo độ chính xác của các phép đo.

Dưới đây là những phương pháp phổ biến để kiểm tra độ phẳng của bàn map đúng chuẩn.

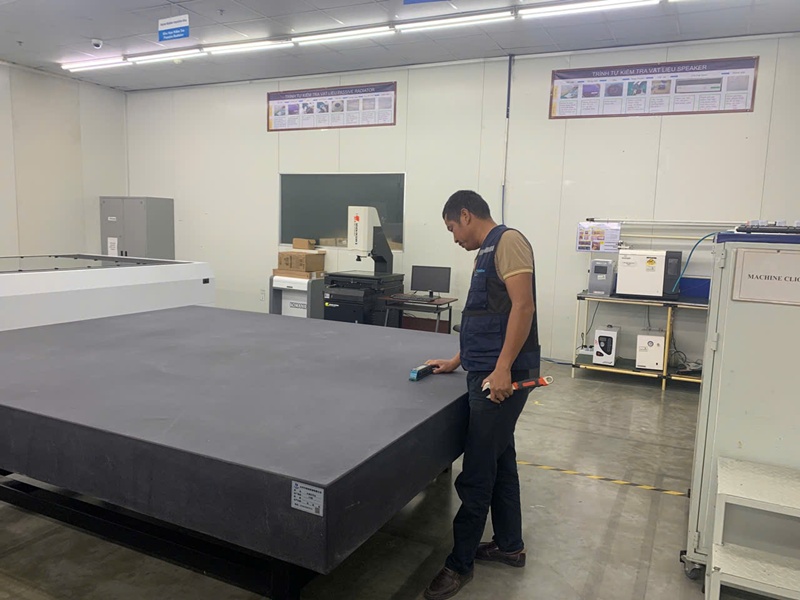

Bàn map gia công cho CÔNG TY TNHH TK SYSTEM

1. Kiểm tra bằng thước thẳng và căn lá

Đây là phương pháp kiểm tra đơn giản và được sử dụng phổ biến trong xưởng cơ khí.

Cách thực hiện:

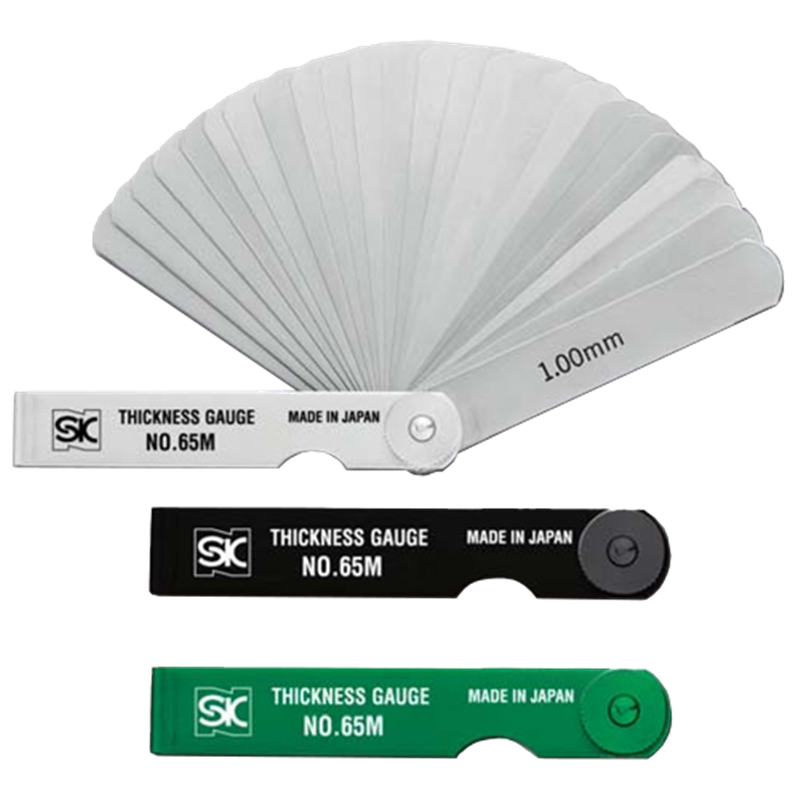

Đặt Thước thẳng đá granit lên bề mặt bàn map theo nhiều hướng khác nhau như dọc, ngang và chéo. Sau đó dùng căn lá để kiểm tra khe hở giữa thước và mặt bàn.

Nếu xuất hiện khe hở lớn tại một số vị trí, điều đó cho thấy bề mặt bàn máp đã có dấu hiệu sai lệch độ phẳng.

Phương pháp này phù hợp để kiểm tra nhanh trong xưởng sản xuất.

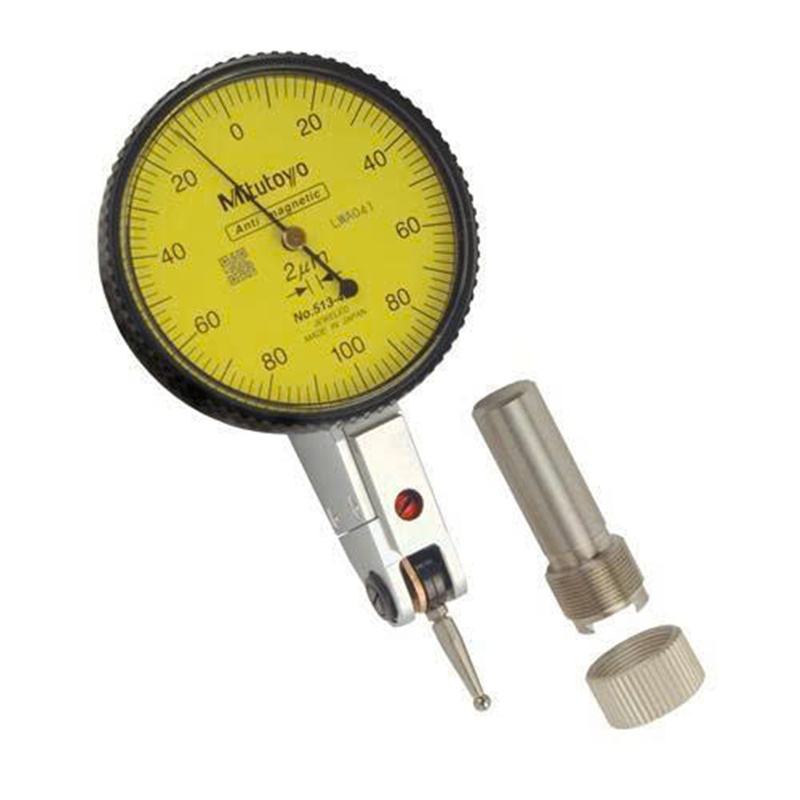

2. Kiểm tra bằng đồng hồ so

Đây là phương pháp kiểm tra có độ chính xác cao hơn và thường được sử dụng trong phòng QC.

Cách thực hiện:

Gắn đồng hồ so lên giá đỡ và di chuyển đầu đo trên bề mặt bàn map theo nhiều vị trí khác nhau. Giá trị hiển thị trên đồng hồ sẽ cho biết mức độ sai lệch độ phẳng của bề mặt bàn.

Phương pháp này giúp phát hiện sai lệch rất nhỏ trên bề mặt bàn map.

Một số kích thước bàn map bạn tham khảo:

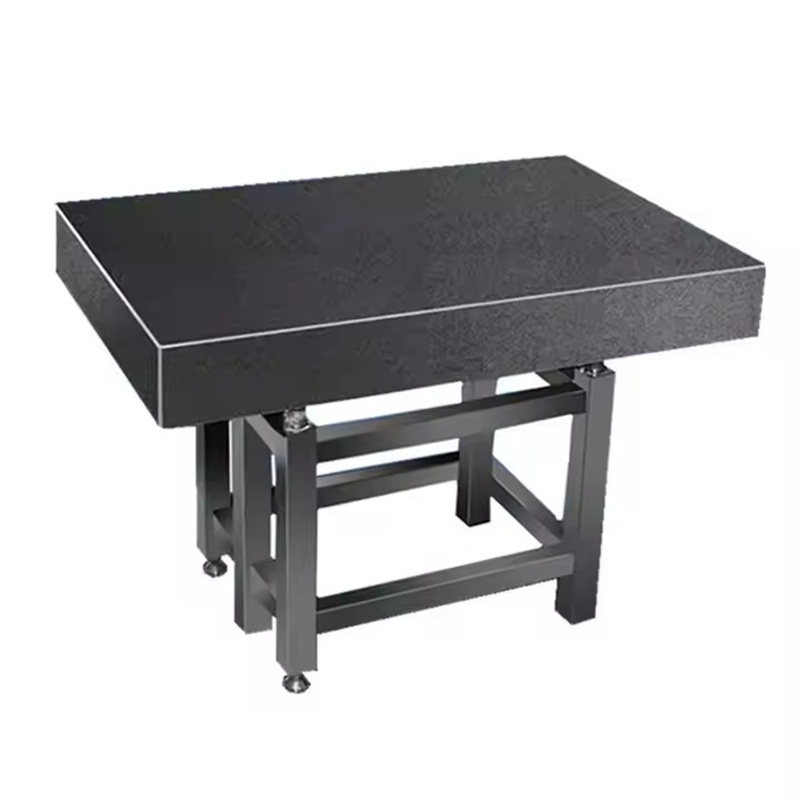

Bàn máp, bàn rà chuẩn đá granite kích thước 800x600x100mm.

Bàn máp, bàn rà chuẩn đá granite kích thước 900x600x100mm

Hướng Dẫn Chọn Bàn Máp Cho Xưởng CNC

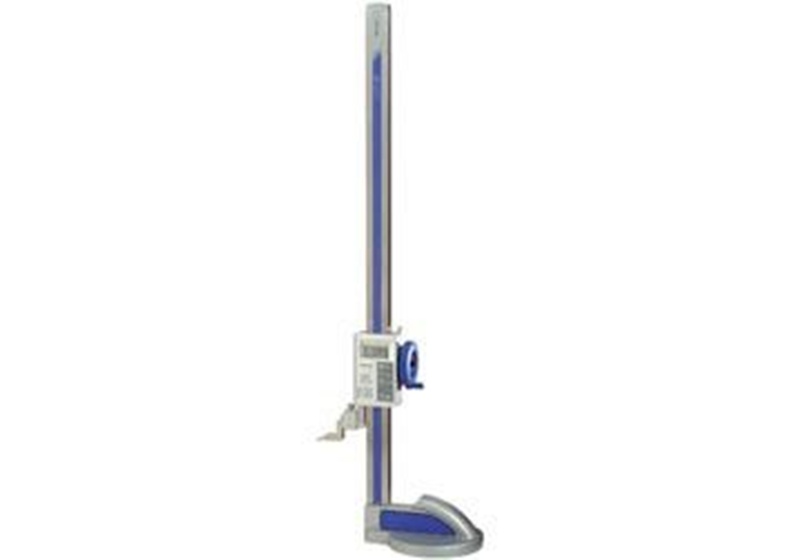

3. Kiểm tra bằng thước đo cao

Một cách khác để kiểm tra độ phẳng là sử dụng thước đo cao kết hợp với đồng hồ so.

Đặt thước đo cao lên bàn máp và di chuyển đầu đo trên bề mặt bàn. Nếu giá trị đo thay đổi đáng kể, bề mặt bàn máp có thể đã bị mòn hoặc biến dạng.

Phương pháp này thường được sử dụng trong phòng đo lường và phòng QC của nhà máy.

4. Kiểm tra bằng phương pháp đo lưới (Grid Method)

Đây là phương pháp kiểm tra chính xác thường được sử dụng trong hiệu chuẩn bàn map.

Bề mặt bàn map được chia thành nhiều điểm đo theo dạng lưới. Sau đó tiến hành đo từng điểm để xác định sai lệch độ phẳng của toàn bộ bề mặt.

Phương pháp này giúp xác định khu vực bị mài mòn nhiều nhất trên bàn máp.

Khi nào cần kiểm tra độ phẳng của bàn máp?

Bàn máp nên được kiểm tra trong các trường hợp sau:

Sau một thời gian sử dụng dài
Khi kết quả đo kiểm có dấu hiệu sai lệch
Sau khi bàn máp bị va đập mạnh
Theo chu kỳ hiệu chuẩn định kỳ

Việc kiểm tra thường xuyên sẽ giúp đảm bảo độ chính xác của các phép đo cơ khí.

Kết luận

Kiểm tra độ phẳng của bàn máp là bước quan trọng để duy trì độ chính xác trong đo kiểm cơ khí. Bằng cách sử dụng các phương pháp như thước thẳng, đồng hồ so hoặc đo theo lưới, kỹ thuật viên có thể phát hiện sớm các sai lệch và kịp thời hiệu chỉnh.

Nhờ đó, bàn máp granite luôn duy trì được độ phẳng chuẩn, đảm bảo độ tin cậy cho các phép đo trong sản xuất cơ khí chính xác.
