1. Granite Machine Base cho máy Flip Chip là gì?

Flip Chip là công nghệ lắp ráp bán dẫn hiện đại, trong đó chip được lật ngược và kết nối trực tiếp với đế mạch thông qua các điểm tiếp xúc siêu nhỏ (Bump). Phương pháp này giúp rút ngắn đường truyền tín hiệu, tăng hiệu suất tản nhiệt và cải thiện tốc độ xử lý của linh kiện.

Do kích thước của các điểm kết nối chỉ ở cấp độ micron, máy Flip Chip yêu cầu khả năng định vị cực kỳ chính xác. Bất kỳ rung động hay sai lệch nào của kết cấu cơ khí đều có thể ảnh hưởng đến chất lượng lắp ráp.

Granite Machine Base được sử dụng làm nền tảng cho nhiều hệ thống Flip Chip nhằm đảm bảo độ ổn định hình học, giảm rung động và duy trì độ chính xác trong suốt quá trình sản xuất.

2. Vì sao máy Flip Chip cần Granite Machine Base?

Trong quá trình lắp ráp, hệ thống phải đồng thời kiểm soát:

Vị trí của chip.

Vị trí của đế mạch.

Camera căn chỉnh.

Đầu gắp.

Bàn dịch chuyển XY.

Linear Motor.

Tất cả các bộ phận này phải hoạt động đồng bộ với sai số rất nhỏ.

Nếu nền máy không ổn định, các vấn đề có thể phát sinh gồm:

Chip bị lệch vị trí.

Sai lệch điểm tiếp xúc.

Giảm tỷ lệ sản phẩm đạt tiêu chuẩn.

Tăng thời gian hiệu chuẩn.

Khó duy trì độ chính xác khi vận hành liên tục.

Granite Machine Base giúp hạn chế những ảnh hưởng này nhờ khả năng chống rung và ổn định kết cấu trong thời gian dài.

3. Granite Machine Base được ứng dụng ở những bộ phận nào?

Trong máy Flip Chip, Granite Machine Base thường được sử dụng để lắp đặt:

Đầu Flip Chip.

Camera Vision.

Bàn dịch chuyển XY.

Ray dẫn hướng tuyến tính.

Linear Motor.

Encoder.

Đồ gá wafer.

Đồ gá substrate.

Các cảm biến định vị.

Toàn bộ các mặt chuẩn được gia công trên cùng hệ tọa độ nhằm giảm sai số lắp ráp và nâng cao độ chính xác của hệ thống.

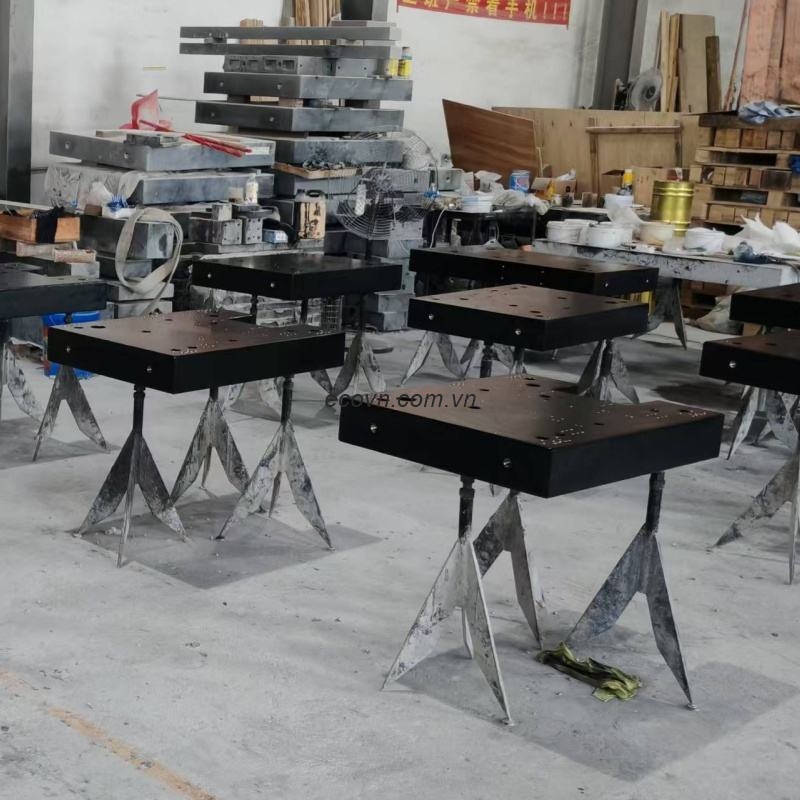

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

4. Những yêu cầu kỹ thuật đối với Granite Machine Base

Để đáp ứng yêu cầu của máy Flip Chip, Granite Machine Base cần đảm bảo:

Độ phẳng cao trên toàn bộ bề mặt.

Độ cứng lớn để chịu tải trọng động.

Các mặt chuẩn được gia công chính xác.

Insert inox bố trí đúng bản vẽ.

Khả năng giảm rung tốt.

Ổn định trong điều kiện phòng sạch.

Độ bền và độ ổn định lâu dài.

Thiết kế hợp lý giúp giảm thời gian hiệu chuẩn và nâng cao hiệu quả sản xuất.

5. Granite Machine Base và khung thép có gì khác nhau?

Đối với các thiết bị Flip Chip yêu cầu độ chính xác ở cấp độ micron, Granite Machine Base mang lại nhiều lợi thế về độ ổn định và khả năng vận hành lâu dài.

6. Những lỗi thường gặp khi thiết kế Granite Machine Base

Trong quá trình chế tạo máy Flip Chip, một số lỗi phổ biến gồm:

Thiết kế mặt chuẩn không đồng nhất.

Không tính toán tải trọng động của bàn XY.

Thiếu độ cứng cho kết cấu nền.

Bố trí insert chưa tối ưu.

Không dự phòng không gian cho dây tín hiệu và hệ thống chân không.

Không kiểm tra độ phẳng sau khi gia công.

Những sai sót này có thể làm giảm độ chính xác của hệ thống và tăng chi phí hiệu chỉnh.

7. Góc nhìn của kỹ sư thiết kế máy

Ở các hệ thống Flip Chip hiện đại, sai số vài micron cũng có thể ảnh hưởng đến chất lượng sản phẩm. Vì vậy, việc đầu tư vào nền tảng cơ khí ngay từ đầu quan trọng không kém việc lựa chọn camera hay đầu gắp.

Granite Machine Base đóng vai trò là chuẩn tham chiếu cho toàn bộ thiết bị. Khi các mặt chuẩn được gia công chính xác và bố trí hợp lý, hệ thống sẽ dễ dàng hiệu chuẩn, duy trì tính lặp lại cao và hoạt động ổn định trong thời gian dài.

8. Case Study thực tế

Một doanh nghiệp chế tạo máy Flip Chip cần phát triển hệ thống lắp ráp chip tốc độ cao phục vụ ngành bán dẫn. Trong quá trình thử nghiệm, kết cấu thép hàn xuất hiện rung động khi bàn XY hoạt động ở gia tốc lớn, khiến tỷ lệ căn chỉnh chính xác giảm.

Sau khi chuyển sang Granite Machine Base được gia công theo bản vẽ, các mặt chuẩn cho ray dẫn hướng, Linear Motor và camera Vision được hoàn thiện trên cùng hệ tọa độ. Kết quả là quá trình hiệu chuẩn nhanh hơn, độ ổn định của hệ thống được cải thiện và tỷ lệ sản phẩm đạt yêu cầu tăng rõ rệt.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định tải trọng của toàn bộ hệ thống.

✔ Thiết kế các mặt chuẩn trên cùng hệ tọa độ.

✔ Tính toán gia tốc của bàn XY.

✔ Xác định vị trí ray dẫn hướng và Linear Motor.

✔ Thiết kế insert inox theo bản vẽ.

✔ Kiểm tra độ phẳng trước khi nghiệm thu.

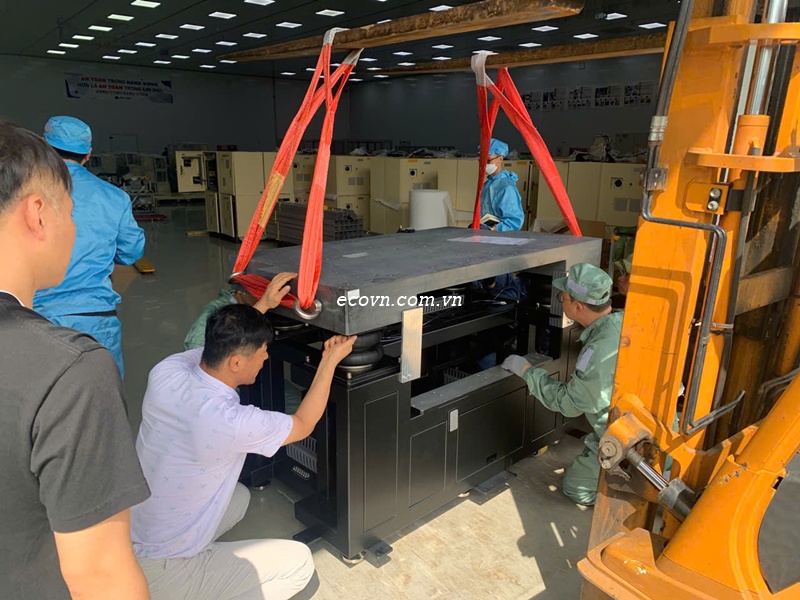

✔ Chuẩn bị phương án lắp đặt trong môi trường phòng sạch.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc đối với máy Flip Chip không?

Không bắt buộc, nhưng đây là lựa chọn phổ biến trong các hệ thống Flip Chip yêu cầu độ chính xác và độ ổn định rất cao.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Granite Machine Base được chế tạo theo bản vẽ của từng dự án, bao gồm mặt chuẩn, insert inox, lỗ ren và các yêu cầu kỹ thuật riêng.

Granite Machine Base có giúp nâng cao độ chính xác lắp ráp chip không?

Granite Machine Base không thay đổi khả năng của đầu gắp hay camera, nhưng giúp toàn bộ hệ thống duy trì vị trí ổn định, từ đó nâng cao độ chính xác và tính lặp lại của quá trình lắp ráp.

Granite Machine Base có phù hợp với máy sử dụng Linear Motor không?

Có. Đây là nền tảng rất phù hợp cho các hệ thống Linear Motor vì có độ cứng cao, khả năng giảm rung tốt và duy trì độ chính xác trong quá trình vận hành.

11. Kết luận

Trong công nghệ Flip Chip, độ chính xác của từng điểm kết nối quyết định chất lượng và độ tin cậy của sản phẩm bán dẫn. Granite Machine Base giúp tạo nền tảng cơ khí ổn định, giảm rung động và duy trì độ chính xác của toàn bộ hệ thống. Với khả năng gia công theo bản vẽ và đáp ứng các yêu cầu kỹ thuật khắt khe, Granite Machine Base là giải pháp được nhiều nhà chế tạo thiết bị bán dẫn lựa chọn khi phát triển các dòng máy Flip Chip hiện đại.
