1. Kiểm tra độ song song bằng đế granite là gì?

Kiểm tra độ song song bằng đế granite gá đồng hồ so là phương pháp đo so sánh được sử dụng để đánh giá mức độ sai lệch giữa hai bề mặt hoặc giữa một bề mặt với chuẩn tham chiếu.

Trong phương pháp này, đế granite tạo nền ổn định, cơ cấu gá giữ đồng hồ so và đầu đo tiếp xúc với bề mặt cần kiểm tra.

Khi thay đổi vị trí đo, sự thay đổi của đồng hồ so cho biết mức thay đổi tương đối của bề mặt.

Phương pháp này phù hợp với nhiều chi tiết cơ khí, đặc biệt là các sản phẩm sau phay, mài, gia công CNC, khuôn mẫu và đồ gá.

2. Khi nào cần kiểm tra độ song song?

Độ song song có ảnh hưởng trực tiếp đến khả năng lắp ghép và vận hành của nhiều chi tiết máy.

Một số trường hợp thường cần kiểm tra gồm:

• Hai mặt phẳng của chi tiết.
• Mặt trên và mặt dưới của tấm đế.
• Bề mặt lắp ghép.
• Đường ray hoặc mặt dẫn hướng.
• Đồ gá và Jig.
• Các bề mặt khuôn.
• Chi tiết sau gia công CNC.

Nếu hai bề mặt bị sai lệch quá mức cho phép, sản phẩm có thể khó lắp ráp, tạo lực không đều hoặc ảnh hưởng đến vị trí của các chi tiết liên quan.

3. Chuẩn bị thiết bị và chi tiết cần đo

Trước khi kiểm tra, cần chuẩn bị:

• Đế granite gá đồng hồ so.
• Đồng hồ so phù hợp.
• Chi tiết cần kiểm tra.
• Dụng cụ vệ sinh.
• Chuẩn tham chiếu nếu phương pháp đo yêu cầu.

Bề mặt granite cần được làm sạch. Chi tiết cũng phải loại bỏ bụi, dầu, phoi và ba via có thể ảnh hưởng đến vị trí đặt.

Đồng hồ so cần được kiểm tra khả năng hoạt động và cơ cấu gá phải đủ chắc chắn.

4. Xác định mặt chuẩn

Muốn kiểm tra độ song song, trước tiên cần xác định bề mặt hoặc mặt phẳng được sử dụng làm chuẩn.

Tùy hình dạng chi tiết, một mặt có thể được đặt làm chuẩn trên nền granite hoặc sử dụng phương pháp gá phù hợp.

Sau khi xác định mặt chuẩn, bề mặt còn lại được đưa vào phạm vi kiểm tra của đồng hồ so.

Điểm quan trọng là mặt chuẩn phải được xác định nhất quán trong suốt quá trình đo.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

5. Gá đồng hồ so đúng vị trí

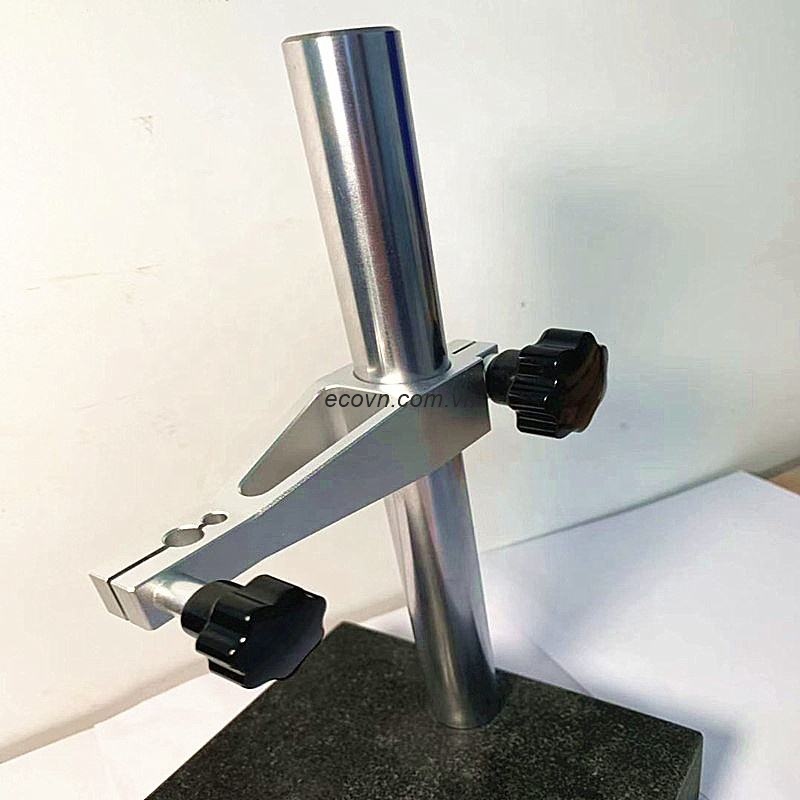

Lắp đồng hồ so vào cơ cấu gá trên đế granite.

Điều chỉnh chiều cao của cụm gá sao cho đầu đo tiếp xúc với bề mặt cần kiểm tra.

Sau đó khóa chắc cơ cấu gá.

Đầu đo cần được đặt theo phương phù hợp với chuyển động kiểm tra. Nếu hướng đầu đo không phù hợp, kết quả có thể không phản ánh đúng sự thay đổi cần đánh giá.

Trước khi đo chính thức, nên di chuyển thử chi tiết hoặc đầu đo để kiểm tra xem cơ cấu có bị xê dịch hay không.

6. Thiết lập điểm chuẩn

Sau khi đầu đo tiếp xúc với bề mặt cần kiểm tra, chọn một vị trí làm điểm tham chiếu.

Đưa đồng hồ về vị trí đọc ban đầu theo phương pháp kiểm tra đang áp dụng.

Tiếp theo, di chuyển đầu đo qua các vị trí khác trên cùng bề mặt.

Nếu bề mặt hoàn toàn không có sai lệch theo điều kiện kiểm tra, chỉ số của đồng hồ sẽ không thay đổi đáng kể. Nếu có sự thay đổi, mức thay đổi đó phản ánh sự khác biệt về vị trí của bề mặt so với điểm tham chiếu.

7. Thực hiện phép đo độ song song

Di chuyển chi tiết hoặc đầu đo theo một đường kiểm tra đã xác định.

Đối với chi tiết dạng tấm, có thể thực hiện phép đo tại nhiều đường hoặc nhiều vị trí khác nhau để đánh giá toàn bộ khu vực cần kiểm tra.

Tại mỗi vị trí, ghi nhận giá trị của đồng hồ so.

Sau khi hoàn thành, xác định mức chênh lệch giữa các giá trị đo theo phương pháp đánh giá của doanh nghiệp.

Không nên chỉ kiểm tra một điểm rồi kết luận độ song song của toàn bộ bề mặt. Số lượng điểm đo cần phù hợp với kích thước chi tiết và yêu cầu kỹ thuật.

8. Ví dụ với chi tiết gia công CNC

Một tấm đế sau khi phay có hai bề mặt cần đảm bảo độ song song để phục vụ lắp ráp.

Kỹ thuật viên có thể đặt một mặt làm chuẩn, sau đó sử dụng đế granite gá đồng hồ so để kiểm tra mặt còn lại.

Đầu đo được đưa qua nhiều vị trí trên bề mặt. Nếu số chỉ của đồng hồ thay đổi trong phạm vi cho phép, chi tiết có thể đáp ứng yêu cầu về độ song song theo tiêu chí kiểm tra đã đặt ra.

Nếu mức chênh lệch vượt quá dung sai, cần kiểm tra lại phương pháp đo và xác định nguyên nhân sai lệch trước khi đưa ra quyết định xử lý sản phẩm.

9. Những yếu tố có thể ảnh hưởng đến kết quả

Khi kiểm tra độ song song, một số yếu tố cần đặc biệt chú ý:

• Mặt granite không sạch.
• Chi tiết còn ba via.
• Mặt chuẩn có bụi hoặc phoi.
• Cơ cấu gá đồng hồ bị lỏng.
• Đầu đo đặt sai hướng.
• Chi tiết bị xê dịch trong quá trình đo.
• Đồng hồ so hoạt động không ổn định.
• Phương pháp lấy điểm đo không thống nhất.

Ngoài ra, rung động từ máy móc xung quanh cũng có thể ảnh hưởng đến phép đo, đặc biệt khi kiểm tra các sai lệch nhỏ.

10. Đánh giá kết quả đo như thế nào?

Giá trị đọc từ đồng hồ so chỉ là dữ liệu đo. Việc xác định chi tiết đạt hay không đạt phải căn cứ vào yêu cầu kỹ thuật của sản phẩm.

Ví dụ, bản vẽ có quy định dung sai độ song song cụ thể thì kết quả đo cần được so sánh với dung sai đó.

Nếu kết quả nằm trong giới hạn cho phép, chi tiết đáp ứng yêu cầu theo tiêu chí đang kiểm tra.

Nếu vượt giới hạn, cần kiểm tra lại toàn bộ quá trình đo để loại trừ các nguyên nhân như bụi bẩn, gá sai, đồng hồ có vấn đề hoặc phương pháp đo chưa phù hợp trước khi kết luận sản phẩm không đạt.

11. Vì sao nên sử dụng đế granite trong phép kiểm tra?

Đế granite tạo một nền ổn định cho cơ cấu gá và phù hợp với nhiều công việc đo kiểm cơ khí.

Một số đặc điểm có lợi gồm:

• Độ cứng tốt.
• Khả năng chống mài mòn.
• Không bị gỉ.
• Không nhiễm từ.
• Có thể gia công với độ chính xác cao.

Tuy nhiên, hiệu quả của phép đo không chỉ phụ thuộc vào vật liệu của đế. Độ chính xác thực tế còn phụ thuộc vào chất lượng sản phẩm, đồng hồ so, cách gá, phương pháp đo và điều kiện môi trường.

12. Kết luận

Đế granite gá đồng hồ so có thể hỗ trợ hiệu quả cho việc kiểm tra độ song song của nhiều chi tiết cơ khí. Quy trình cơ bản gồm xác định mặt chuẩn, gá đồng hồ so, thiết lập điểm tham chiếu, thực hiện phép đo tại nhiều vị trí và đối chiếu kết quả với dung sai kỹ thuật.

Để kết quả đáng tin cậy, cần kiểm soát đồng thời bề mặt granite, chi tiết, đồng hồ so, cơ cấu gá và môi trường đo.

Đây là phương pháp phù hợp cho phòng QC, xưởng CNC, cơ khí chính xác, khuôn mẫu và các bộ phận thường xuyên phải kiểm tra sai lệch hình học của chi tiết.

13. Câu hỏi thường gặp

Có thể kiểm tra độ song song của mọi chi tiết bằng đế granite không?

Không. Phạm vi áp dụng phụ thuộc vào kích thước, hình dạng chi tiết, khả năng gá và yêu cầu kỹ thuật của phép đo.

Có cần kiểm tra nhiều vị trí không?

Có. Kiểm tra nhiều vị trí giúp đánh giá tốt hơn sự thay đổi của bề mặt thay vì chỉ dựa trên một điểm đo.

Đồng hồ so có thể xác định trực tiếp độ song song không?

Đồng hồ so cung cấp sự thay đổi vị trí của đầu đo. Người sử dụng cần áp dụng phương pháp đo phù hợp và đối chiếu dữ liệu với yêu cầu dung sai để đánh giá độ song song.

Đế granite gá đồng hồ so có phù hợp với chi tiết CNC không?

Có. Đây là một trong những ứng dụng phổ biến trong kiểm tra chi tiết sau gia công, đặc biệt với các sản phẩm cần kiểm soát độ phẳng, độ song song và sai lệch hình học.
