1. Cấu tạo đế granite gá đồng hồ so gồm những gì?

Đế granite gá đồng hồ so là thiết bị hỗ trợ đo kiểm được thiết kế để tạo nền ổn định và giữ đồng hồ so tại vị trí phù hợp trong quá trình kiểm tra.

Nhìn tổng thể, sản phẩm gồm ba nhóm cấu tạo chính:

• Đế đá granite
• Trụ đứng
• Cụm gá và điều chỉnh đồng hồ so

Ngoài ra còn có các chi tiết khóa, núm điều chỉnh và bộ phận liên kết giữa các cụm.

Mỗi bộ phận đảm nhận một chức năng khác nhau nhưng được kết hợp thành một hệ thống thống nhất. Trong đó, đế granite là phần tạo nền, trụ đứng tạo vị trí gá theo chiều cao, còn cơ cấu gá giúp cố định và điều chỉnh đồng hồ so.

2. Đế đá granite

Đế đá granite là bộ phận nằm phía dưới và chiếm phần lớn khối lượng của sản phẩm.

Đây là nền tảng để toàn bộ trụ và cơ cấu gá được lắp đặt. Khi sử dụng, đế được đặt trên một bề mặt làm việc ổn định để tạo điều kiện thuận lợi cho quá trình đo.

Granite được sử dụng phổ biến trong các thiết bị đo kiểm nhờ những đặc tính phù hợp như:

• Độ cứng tốt
• Khả năng chống mài mòn
• Không bị gỉ sét
• Không nhiễm từ
• Có độ ổn định cao khi được gia công và sử dụng đúng điều kiện

Bề mặt đế là khu vực cần được giữ sạch trong quá trình sử dụng. Bụi, phoi kim loại hoặc các vật nhỏ nằm giữa bề mặt tiếp xúc có thể ảnh hưởng đến việc đặt và kiểm tra chi tiết.

Một điểm cần lưu ý là không phải mọi đế granite đều có cùng độ chính xác. Khi lựa chọn sản phẩm cho đo kiểm, cần căn cứ vào thông số kỹ thuật và cấp chính xác thực tế của từng model.

3. Trụ đứng của đế granite

Trụ đứng được lắp trên đế granite và có nhiệm vụ tạo vị trí để cụm gá di chuyển theo chiều cao.

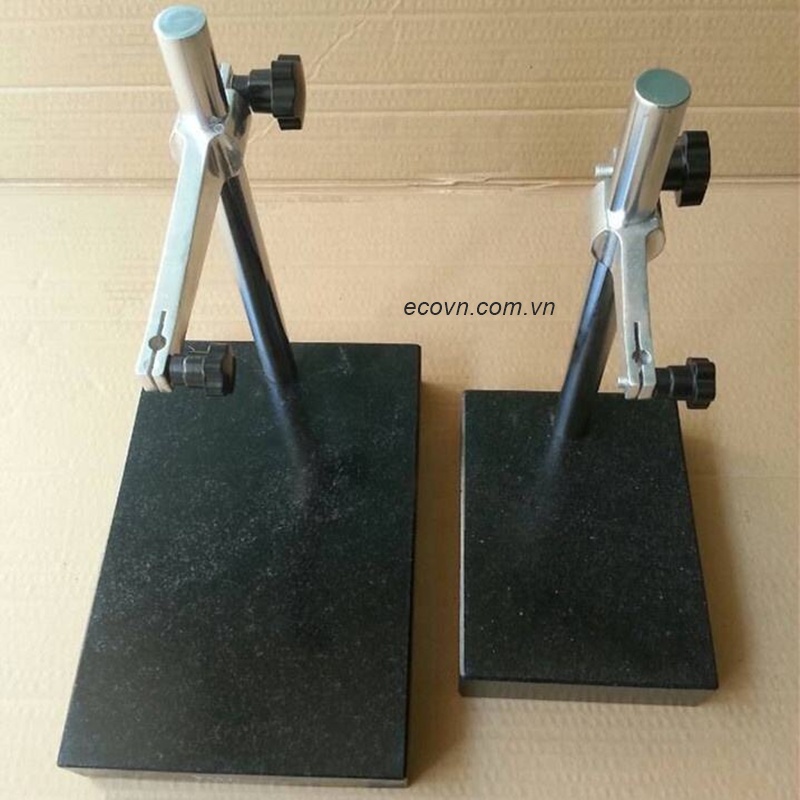

Trong hình ảnh sản phẩm, trụ có dạng hình trụ bằng kim loại, được cố định trên phần đế.

Cơ cấu gá đồng hồ so được lắp trên trụ này. Người sử dụng có thể nới lỏng cơ cấu khóa, điều chỉnh vị trí theo chiều cao cần thiết rồi khóa lại trước khi thực hiện phép đo.

Trụ đứng vì vậy có vai trò rất quan trọng trong việc thiết lập vị trí của đồng hồ so so với chi tiết cần kiểm tra.

Nếu chiều cao gá không phù hợp, đầu đo có thể không tiếp xúc đúng vị trí hoặc không tạo được hành trình đo cần thiết.

4. Cụm gá đồng hồ so

Cụm gá là bộ phận kết nối giữa trụ đứng và đồng hồ so.

Đây là phần có nhiều chi tiết cơ khí nhất trên sản phẩm. Cụm gá trong hình gồm thân gá, vị trí giữ dụng cụ đo và các núm điều chỉnh.

Chức năng chính của cụm gá là:

• Giữ đồng hồ so
• Điều chỉnh vị trí đồng hồ
• Điều chỉnh chiều cao
• Thiết lập hướng tiếp xúc của đầu đo
• Khóa cố định vị trí sau khi điều chỉnh

Nhờ cơ cấu này, người sử dụng không cần thay đổi vị trí của toàn bộ đế khi muốn điều chỉnh vị trí đầu đo.

5. Núm khóa và cơ cấu điều chỉnh

Các núm màu đen trên cụm gá có nhiệm vụ điều chỉnh và khóa cơ cấu.

Khi cần thay đổi vị trí, người vận hành nới lỏng núm khóa, đưa cụm gá đến vị trí mong muốn rồi siết lại.

Thao tác này tưởng đơn giản nhưng ảnh hưởng trực tiếp đến sự ổn định của phép đo.

Nếu cơ cấu chưa được khóa chắc, vị trí đồng hồ so có thể thay đổi trong quá trình kiểm tra. Khi đó, sự thay đổi của kim đồng hồ có thể không chỉ đến từ chi tiết cần đo mà còn do chính cụm gá dịch chuyển.

Vì vậy, trước mỗi phép đo, cần kiểm tra lại độ chắc chắn của các điểm khóa.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Bộ phận giữ đồng hồ so

Đồng hồ so là dụng cụ trực tiếp thực hiện việc phát hiện sự thay đổi vị trí, nhưng khả năng lắp đặt phụ thuộc vào cơ cấu gá của từng sản phẩm.

Khi lựa chọn đế granite gá đồng hồ so, cần kiểm tra khả năng tương thích giữa:

• Kích thước thân đồng hồ so
• Kiểu gá
• Phạm vi điều chỉnh
• Vị trí đầu đo
• Khoảng làm việc cần thiết

Không nên mặc định rằng một loại đế có thể gá được mọi loại đồng hồ so.

Đặc biệt, nếu doanh nghiệp sử dụng nhiều loại đồng hồ so khác nhau, cần xác định trước loại dụng cụ đo sẽ sử dụng thường xuyên để lựa chọn cơ cấu gá phù hợp.

7. Các bộ phận phối hợp với nhau như thế nào?

Có thể hình dung cấu tạo của sản phẩm theo chuỗi:

Đế granite → trụ đứng → cụm gá → đồng hồ so → đầu đo → chi tiết cần kiểm tra

Mỗi bộ phận đảm nhận một nhiệm vụ.

Đế granite tạo nền ổn định.

Trụ đứng xác định vị trí theo chiều cao.

Cụm gá giữ và điều chỉnh đồng hồ so.

Đồng hồ so phát hiện sự thay đổi vị trí.

Đầu đo tiếp xúc trực tiếp với bề mặt hoặc vị trí cần kiểm tra.

Nhờ sự kết hợp này, kỹ thuật viên có thể thực hiện các phép đo so sánh một cách thuận tiện hơn.

8. Vì sao cấu tạo này phù hợp với công việc đo kiểm?

Điểm đáng chú ý của thiết kế là tách chức năng tạo nền và chức năng điều chỉnh dụng cụ đo.

Đế granite có nhiệm vụ tạo nền, trong khi trụ và cơ cấu gá đảm nhiệm việc định vị đồng hồ so.

Cách thiết kế này giúp sản phẩm có thể sử dụng cho nhiều tình huống kiểm tra khác nhau mà không cần thay đổi toàn bộ hệ thống.

Ví dụ, khi kiểm tra một chi tiết thấp, kỹ thuật viên có thể hạ cụm gá xuống.

Khi kiểm tra chi tiết cao hơn, cụm gá được nâng lên trên trụ.

Khi cần thay đổi vị trí tiếp xúc, cơ cấu gá được điều chỉnh theo hướng phù hợp.

9. Cấu tạo đế granite khác gì đế gá thông thường?

Điểm khác biệt quan trọng nằm ở vật liệu phần đế và mục đích sử dụng.

Một đế gá thông thường có thể được chế tạo hoàn toàn bằng kim loại và chủ yếu tập trung vào khả năng giữ dụng cụ.

Trong khi đó, đế granite gá đồng hồ so kết hợp nền granite với cơ cấu gá dụng cụ đo. Điều này hướng sản phẩm nhiều hơn đến các công việc đo kiểm cần nền ổn định.

Granite cũng có lợi thế là không bị gỉ và không nhiễm từ, phù hợp với nhiều môi trường phòng QC.

Tuy nhiên, hiệu quả đo vẫn phụ thuộc vào chất lượng gia công, độ chính xác của đế, đồng hồ so, phương pháp đo và điều kiện môi trường.

10. Cần kiểm tra gì khi mua đế granite gá đồng hồ so?

Không nên chỉ nhìn hình ảnh để đánh giá một sản phẩm đo kiểm.

Trước khi mua, doanh nghiệp nên kiểm tra:

• Kích thước đế
• Độ dày đế
• Độ phẳng
• Cấp chính xác
• Chiều cao trụ
• Phạm vi điều chỉnh của cụm gá
• Kiểu gá đồng hồ so
• Khả năng tương thích với dụng cụ đo
• Hồ sơ kiểm tra chất lượng nếu cần

Đối với phòng QC chuyên nghiệp, các thông tin về độ chính xác và khả năng tương thích quan trọng hơn hình thức bên ngoài.

11. Kết luận

Cấu tạo đế granite gá đồng hồ so gồm ba thành phần chính là đế granite, trụ đứng và cụm gá đồng hồ so. Đế granite tạo nền tảng ổn định, trụ đứng hỗ trợ điều chỉnh chiều cao, còn cụm gá giúp cố định và định vị đồng hồ so trong quá trình kiểm tra.

Sự kết hợp này giúp thiết bị phù hợp với nhiều công việc đo kiểm trong cơ khí chính xác, CNC, khuôn mẫu và phòng QC.

Khi lựa chọn sản phẩm, cần đặc biệt quan tâm đến độ chính xác của đế, kích thước, cơ cấu gá và khả năng tương thích với đồng hồ so thực tế. Đây là những yếu tố quyết định thiết bị có phù hợp với nhu cầu đo kiểm của doanh nghiệp hay không.

12. Câu hỏi thường gặp

Đế granite gá đồng hồ so gồm những bộ phận chính nào?

Sản phẩm gồm đế granite, trụ đứng, cụm gá đồng hồ so và các chi tiết khóa, điều chỉnh.

Bộ phận nào quan trọng nhất?

Đế granite là nền tảng của sản phẩm, nhưng độ chính xác của toàn bộ hệ thống còn phụ thuộc vào trụ, cơ cấu gá, đồng hồ so và phương pháp đo.

Có thể thay đổi chiều cao đồng hồ so không?

Có. Cơ cấu gá trên trụ được thiết kế để điều chỉnh vị trí theo chiều cao trong phạm vi làm việc của sản phẩm.

Đế granite có sử dụng được với đồng hồ so điện tử không?

Có thể nếu cơ cấu gá tương thích với loại đồng hồ so đó. Cần kiểm tra kích thước và kiểu gá trước khi sử dụng.

Có thể sử dụng đế granite này thay cho bàn map không?

Không. Đế granite gá đồng hồ so là thiết bị gá đo nhỏ gọn, còn bàn map là mặt chuẩn có diện tích lớn hơn và phục vụ phạm vi công việc đo kiểm rộng hơn.
