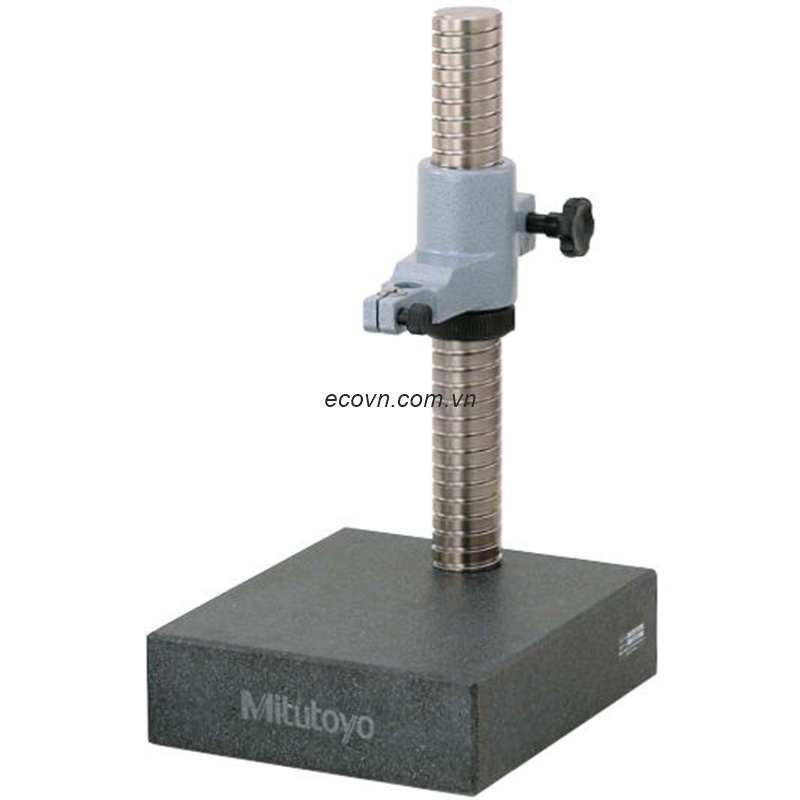

1. Đế granite gá đồng hồ so gồm những bộ phận nào?

Khi tìm hiểu về đế granite gá đồng hồ so, nhiều người chỉ quan tâm đến phần đế đá mà chưa chú ý đến toàn bộ hệ thống gá.

Trên thực tế, một bộ gá hoàn chỉnh thường gồm nhiều thành phần phối hợp với nhau để tạo vị trí làm việc cho đồng hồ so.

Các bộ phận cơ bản gồm:

• Đế granite.
• Trụ đứng.
• Cơ cấu gá đồng hồ so.
• Bộ phận điều chỉnh vị trí.
• Núm hoặc cơ cấu khóa.
• Đồng hồ so được lắp trên bộ gá.

Mỗi bộ phận đảm nhận một nhiệm vụ khác nhau. Đế tạo nền, trụ tạo chiều cao, cơ cấu gá giữ dụng cụ và các bộ phận điều chỉnh giúp đưa đầu đo đến vị trí cần kiểm tra.

2. Đế granite là bộ phận nền của hệ thống

Đế granite là phần tiếp xúc với mặt bàn hoặc khu vực đặt thiết bị.

Đây là nền tảng để các bộ phận còn lại hoạt động ổn định.

Granite được sử dụng rộng rãi trong lĩnh vực đo kiểm nhờ khả năng chống gỉ, không nhiễm từ và có thể gia công bề mặt với độ chính xác phù hợp với mục đích sử dụng.

Tuy nhiên, cần lưu ý rằng không phải mọi đế granite đều có cùng độ chính xác.

Khi lựa chọn sản phẩm cho công việc đo kiểm, cần xem xét các thông số kỹ thuật thực tế như kích thước, độ phẳng và cấp chính xác nếu nhà sản xuất công bố.

3. Trụ đứng có nhiệm vụ gì?

Trụ đứng được gắn trên phần đế và tạo vị trí theo phương thẳng đứng cho cơ cấu gá.

Đây là bộ phận giúp đồng hồ so có thể làm việc ở nhiều độ cao khác nhau.

Tùy thiết kế, cơ cấu gá có thể được điều chỉnh lên xuống trên trụ để phù hợp với kích thước và vị trí của chi tiết.

Chiều cao làm việc của trụ là một thông số cần quan tâm khi lựa chọn sản phẩm.

Nếu trụ quá thấp so với nhu cầu, đầu đo có thể không tiếp cận được vị trí cần kiểm tra.

4. Cơ cấu gá đồng hồ so

Cơ cấu gá là bộ phận trực tiếp giữ đồng hồ so.

Nó có nhiệm vụ đảm bảo đồng hồ được cố định tại vị trí đã thiết lập trong quá trình đo.

Một cơ cấu gá phù hợp cần cho phép:

• Lắp đồng hồ thuận tiện.
• Điều chỉnh vị trí.
• Điều chỉnh chiều cao.
• Đưa đầu đo đến khu vực cần kiểm tra.
• Khóa chắc sau khi thiết lập.

Khả năng điều chỉnh của cơ cấu gá ảnh hưởng trực tiếp đến phạm vi ứng dụng của toàn bộ bộ đế.

Vì vậy, khi mua đế granite gá đồng hồ so, không nên chỉ hỏi kích thước phần đá mà cần xem cả thiết kế của bộ gá.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

5. Bộ phận điều chỉnh giúp thay đổi vị trí đo

Trong thực tế, vị trí cần kiểm tra của mỗi chi tiết không giống nhau.

Một sản phẩm có thể cần kiểm tra gần mặt đế, trong khi sản phẩm khác có vị trí đo cao hơn.

Cơ cấu điều chỉnh cho phép kỹ thuật viên thay đổi vị trí của đồng hồ so để đáp ứng từng trường hợp.

Quá trình điều chỉnh cần đảm bảo đồng hồ có đủ hành trình và đầu đo tiếp xúc đúng khu vực cần kiểm tra.

Sau khi đạt vị trí mong muốn, cơ cấu phải được khóa chắc trước khi thực hiện phép đo.

6. Cơ cấu khóa có vai trò gì?

Cơ cấu khóa giữ các bộ phận ở vị trí đã thiết lập.

Đây là chi tiết nhỏ nhưng có vai trò rất quan trọng.

Nếu trụ hoặc cơ cấu gá bị dịch chuyển trong quá trình đo, sự thay đổi của đồng hồ có thể không còn phản ánh đúng đặc tính của chi tiết.

Do đó, trước khi đo cần kiểm tra:

• Trụ có chắc chắn không.
• Cụm gá có bị lỏng không.
• Đồng hồ có được giữ đúng vị trí không.
• Các núm khóa đã được siết phù hợp chưa.

Không nên siết quá mạnh một cách tùy tiện nếu thiết kế không yêu cầu, bởi lực tác động không phù hợp có thể ảnh hưởng đến cơ cấu.

7. Đồng hồ so hoạt động như thế nào trong hệ thống?

Đồng hồ so là bộ phận chỉ thị sự thay đổi vị trí của đầu đo.

Khi đầu đo tiếp xúc với bề mặt chi tiết và vị trí tiếp xúc thay đổi, cơ cấu bên trong đồng hồ sẽ truyền chuyển động đó đến bộ phận chỉ thị.

Người vận hành quan sát sự thay đổi của kim hoặc chỉ thị để xác định mức thay đổi theo thang đo của dụng cụ.

Điều này có nghĩa là đế granite không phải là thiết bị trực tiếp đo kích thước.

Đế tạo nền và giữ đồng hồ ở vị trí ổn định, còn đồng hồ so thực hiện chức năng chỉ thị.

8. Nguyên lý hoạt động của toàn bộ bộ gá

Có thể hình dung nguyên lý theo chuỗi:

Đế granite → trụ gá → cơ cấu giữ → đồng hồ so → đầu đo → chi tiết

Đế tạo nền.

Trụ đưa cơ cấu gá lên vị trí cần thiết.

Cơ cấu gá giữ đồng hồ.

Đầu đo tiếp xúc với chi tiết.

Khi chi tiết hoặc vị trí đo thay đổi, đầu đo dịch chuyển.

Đồng hồ so ghi nhận sự dịch chuyển đó và hiển thị trên mặt đồng hồ.

Từ kết quả chỉ thị, kỹ thuật viên thực hiện đánh giá theo phương pháp đo đã xác định.

9. Vì sao cơ cấu gá phải đủ cứng vững?

Trong phép đo bằng đồng hồ so, điều quan trọng không chỉ là khả năng điều chỉnh mà còn là độ ổn định sau khi khóa.

Nếu cơ cấu gá bị dịch chuyển khi kỹ thuật viên di chuyển chi tiết hoặc đầu đo, kết quả có thể bị ảnh hưởng.

Một hệ thống gá phù hợp cần tạo được vị trí tương đối ổn định giữa đồng hồ và nền đo.

Đây là lý do khi lựa chọn sản phẩm cần xem xét đồng thời:

• Độ ổn định của đế.
• Kết cấu trụ.
• Cơ cấu khóa.
• Vị trí gá đồng hồ.
• Phạm vi điều chỉnh.

10. Có thể thay đổi đồng hồ so trên đế granite không?

Điều này phụ thuộc vào thiết kế của cơ cấu gá.

Nếu bộ gá được thiết kế tương thích với nhiều loại đồng hồ, người dùng có thể thay đổi dụng cụ theo nhu cầu.

Tuy nhiên, không nên tự ý lắp một loại đồng hồ có kích thước hoặc kiểu gá không phù hợp.

Trước khi thay đổi, cần kiểm tra:

• Kích thước thân đồng hồ.
• Kiểu gá.
• Khả năng cố định.
• Hành trình đo.
• Vị trí đầu đo.

Một hệ thống gá tốt không chỉ cần chắc chắn mà còn phải phù hợp với dụng cụ đo đang sử dụng.

11. Cấu tạo ảnh hưởng thế nào đến việc lựa chọn sản phẩm?

Khi lựa chọn đế granite gá đồng hồ so, người mua nên xem sản phẩm dưới góc độ một hệ thống hoàn chỉnh.

Không nên chỉ hỏi:

“Đế có kích thước bao nhiêu?”

Mà nên xác định thêm:

“Đồng hồ được gá như thế nào?”

“Trụ điều chỉnh được bao nhiêu?”

“Đầu đo có tiếp cận được vị trí cần kiểm tra không?”

“Cơ cấu khóa có ổn định không?”

“Đế có đáp ứng yêu cầu độ chính xác của phép đo không?”

Những câu hỏi này giúp tránh trường hợp phần granite có kích thước phù hợp nhưng cơ cấu gá lại không đáp ứng nhu cầu sử dụng.

12. Cấu tạo khác nhau sẽ phù hợp với nhu cầu khác nhau

Không phải doanh nghiệp nào cũng cần một bộ gá có cùng cấu hình.

Phòng QC kiểm tra chi tiết nhỏ có thể ưu tiên thiết kế gọn và dễ thao tác.

Xưởng cơ khí có nhiều loại sản phẩm có thể cần phạm vi điều chỉnh rộng hơn.

Doanh nghiệp chuyên kiểm tra chi tiết chính xác có thể quan tâm nhiều hơn đến thông số kỹ thuật của phần granite và độ ổn định của hệ thống.

Vì vậy, cấu hình nên được lựa chọn dựa trên đối tượng đo và phương pháp đo, thay vì chỉ dựa vào hình thức bên ngoài.

13. Kết luận

Đế granite gá đồng hồ so là một hệ thống gồm nhiều bộ phận phối hợp với nhau, trong đó đế granite tạo nền, trụ tạo chiều cao, cơ cấu gá giữ đồng hồ và các bộ phận điều chỉnh giúp đưa đầu đo đến vị trí cần kiểm tra.

Nguyên lý hoạt động tương đối đơn giản: đồng hồ so được cố định trên nền granite, đầu đo tiếp xúc với chi tiết và sự thay đổi vị trí được hiển thị trên đồng hồ.

Tuy nhiên, hiệu quả đo phụ thuộc vào toàn bộ hệ thống chứ không chỉ riêng vật liệu granite. Vì vậy, khi lựa chọn sản phẩm, cần đánh giá đồng thời kích thước đế, độ chính xác, chiều cao trụ, phạm vi điều chỉnh, cơ cấu gá và loại đồng hồ so sử dụng.

14. Câu hỏi thường gặp

Bộ đế granite gá đồng hồ so gồm những bộ phận nào?

Thông thường gồm đế granite, trụ đứng, cơ cấu gá đồng hồ, bộ phận điều chỉnh và cơ cấu khóa. Đồng hồ so được lắp vào bộ gá để thực hiện phép đo.

Phần nào quyết định khả năng điều chỉnh chiều cao?

Trụ đứng kết hợp với cơ cấu gá đảm nhiệm việc điều chỉnh vị trí của đồng hồ theo chiều cao.

Đế granite có trực tiếp đo kích thước không?

Không. Đế granite tạo nền và hỗ trợ định vị. Đồng hồ so mới là dụng cụ trực tiếp chỉ thị sự thay đổi vị trí của đầu đo.

Cơ cấu gá có quan trọng không?

Có. Cơ cấu gá cần đủ ổn định để giữ đồng hồ ở vị trí đã thiết lập trong quá trình đo.

Có thể dùng bất kỳ đồng hồ so nào với đế granite không?

Không. Đồng hồ cần tương thích với kiểu gá và kích thước của cơ cấu giữ. Nên kiểm tra thông số trước khi lắp đặt.
